3VA1180-6EF36-0AA0 SIEMENS 80A 70KA KOMPAKT ŞALTER TM240
Siemens’in SENTRON 3VA1 serisinde yer alan 3VA1180-6EF36-0AA0 modeli, üç kutuplu (3P) yapısıyla yüksek güçlü üç fazlı devrelerin korunması için tasralanan bir MCCB (molded case circuit breaker) çözümüdür.
Bu model, 80 A nominal akım ile çalışır ve aşırı yük koruması 56 A ila 80 A aralığında ayarlanabilir şekilde yapılandırılır.
Kısa devre koruması (Ii) ise nominal akımın 5 ila 10 katı aralığında tepkiler verecek şekilde tasarlanır.
Kısa devre kesme kapasitesi (Icu) açısından 3VA1180-6EF36-0AA0 oldukça güçlüdür: 415 V AC gerilimde 70 kA değerine kadar açma kapasitesine sahiptir; ayrıca 240 V’ta 100 kA, 440 V’ta 55 kA, 500 V’da 10 kA ve 690 V’da 10 kA değerleri belirtlilir.
Cihazın izolasyon gerilimi 800 V olarak belirlenmiş olup AC sistemlerde yüksek gerilim dayanımı sunar.

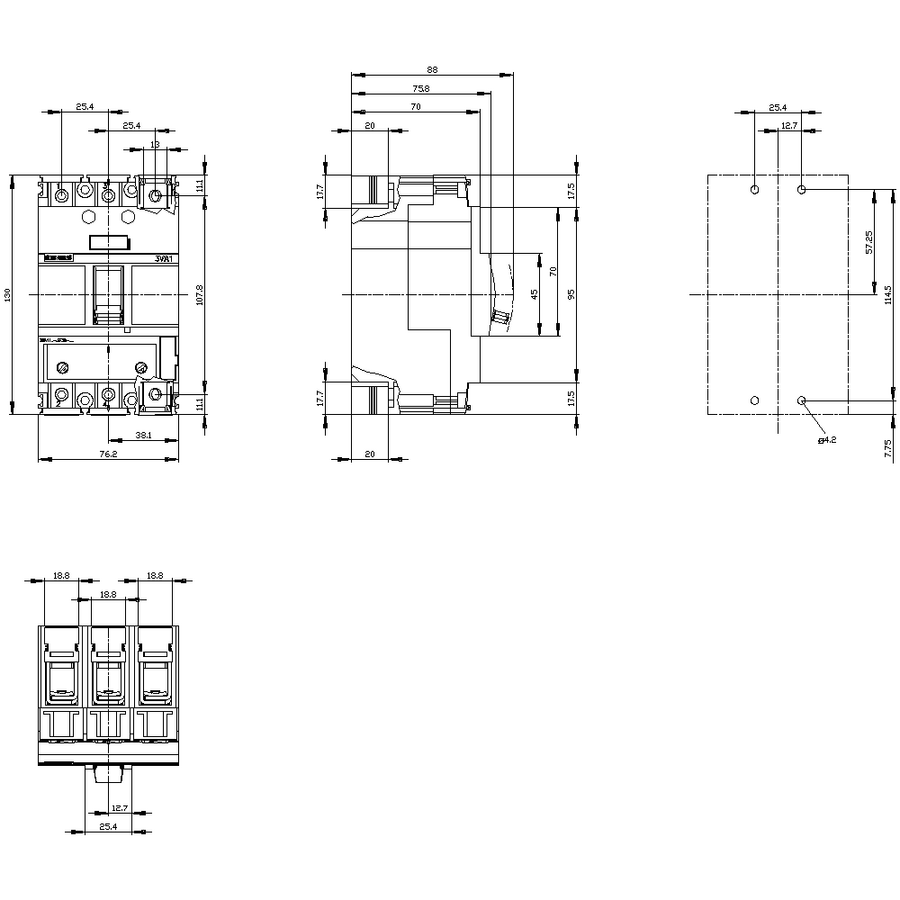

Cihaz 130 mm yükseklik, 76,2 mm genişlik ve 70 mm derinlik gibi kompakt montaj boyutlarıyla yer tasarrufu sağlar; önden bağlantılı terminalleri ile kolay panoya entegrasyon imkânı sunar.
Bağlantılar 1,5 mm² ile 70 mm² arasındaki iletkenlerle uyumludur.
Güç kaybı bakımından cihaz, tam yükte maksimum 19,2 W değerinde enerji kaybı üretir; her kutup yaklaşık 6,4 W kayba sahiptir.
Mekanik ömrü ~ 20.000 açma / kapama çevrimidir; elektriksel dayanıklılığı ise 380/415 V koşullarında ~ 9.000 çevrimdir.
3VA1180-6EF36-0AA0, özellikle orta ila yüksek güç dağıtım panolarında, jeneratör tabanlı sistemlerde ve kritik yük devrelerinde yüksek kesme kapasitesi ve ayarlanabilir koruma özellikleri ile güvenilir ve güçlü bir koruma unsuru olarak öne çıkar.
Marka Siemens Tedarikçi No 3VA1180-6EF36-0AA0 Açıklama Circuit breaker 3VA1 IEC frame 160 breaking capacity class H Icu=70kA @ 415 V 3-pole, line protection TM240, ATAM, In=80A overload protection ir=56A ...80A short circuit protection iI=5...10 x In cable connection GTIN 4042948820599 Ağırlık 1.027 Derinlik 0.116 En 0.092 Uzunluk 0.15 ürün marka adı SENTRON ürün tanımı Kompakt devre kesici ürün modeli Tesis koruması aşιrι akım tetikelyici modeli TM240 aşιrι akım devindiricisinin koruma fonksiyonu LI kutup sayısı 3 Genel teknik veriler izolasyon gerilimi / anma değeri 800 V işletim gerilimi / DC'de / anma değeri 500 V işletim gerilimi / AC'de / anma değeri 690 V güç kaybı [W] / maksimum 19,2 W güç kaybı [W] / akım anma değerinde / AC'de / sıcak işletim durumunda / kutup başına 6,4 W mekanik kullanım süresi (işletim çevrimleri) / tipik 20 000 elektrikli işletim süresi (işletim çevrimleri) / AC-1'de / 380/415 V'ta 9 000 elektrikli işletim süresi (işletim çevrimleri) / AC-1'de / 690 V'ta 6 300 ürün özelliği / nötr iletken için / sonradan eklenebilir / kısa devre ve aşırı yük koruması Hayir toprak hattı denetimi modeli Yok ürün fonksiyonu ● iletişim fonksiyonu Hayir ● diğer ölçüm fonksiyonları Hayir MB başına net ağırlık 984 g Elektrik işletim akımı ● 40 °C'de 80 A ● 45 °C'de 80 A ● 50 °C'de 80 A ● 55 ℃'de 78 A ● 60 °C'de 77 A ● 65 °C'de 75 A ● 70 °C'de 74 A Anahtarlama kapasitesi IEC 60947 devre kesicinin anahtarlama kapasitesi sınıfı H sınır kısa devre akımı kesme kapasitesi (Icu) ● 240 V'ta 100 kA ● 415 V'ta 70 kA ● 440 V'ta 55 kA ● 500 V'ta 10 kA ● 690 V'ta 10 kA işletim kısa devre akımı kesme kapasitesi (Ics) ● 240 V'ta 100 kA ● 415 V'ta 70 kA ● 440 V'ta 40 kA ● 500 V'ta 5 kA ● 690 V'ta 5 kA kısa devre akımı açma kapasitesi (Icm) ● 240 V'ta 220 kA ● 415 V'ta 154 kA ● 440 V'ta 121 kA ● 500 V'ta 17 kA ● 690 V'ta 17 kA kısa devreye karşı koruma modeli DC şebekelerindeki anahtarlama kapasitesi değerleri için bkz. 3VA kompakt devre kesici cihaz kitabı; link, son bölümdeki Servis ve Destek altında bulunabilir Ayarlanabilir parametreler ürün özelliği / L tetiklemede / açılabilir/kapatılabilir Hayir ayar akımının (lr) ayarlanabilir tepki değeri / L tetikleyici / I2t karakteristik eğrisinde ● minimum 56 A ● maksimum 80 A gecikme süresinin (tr) ayarlanabilir tepki değeri / L tetiklemede / I2t karakteristik eğrisinde ● minimum 1 s ● maksimum 1 s ayarlama akımının (li) ayarlanabilir tepki değeri / I tetiklemede ● minimum 400 A ● maksimum 800 A ayarlanabilir ayar akımı (InN) / N tetiklemede ● minimum 0 A ● maksimum 0 A ürün fonksiyonu / topraklama koruması Hayir Mekanik Tasarım ürün bileşeni ● alçak gerilim tetikleyicisi Hayir ● gerilim tetikleyicisi Hayir ● alarm anahtarı Hayir yükseklik [inç] 5,12 in yükseklik 130 mm genişlik [inç] 3 in bağlanabilir iletken kesiti türü / yuvarlak iletken terminali / çok telli 1 x (1,5 - 70 mm²) genişlik 76,2 mm derinlik [inç] 2,76 in derinlik 70 mm Bağlantılar elektrik bağlantısı düzeni / ana devre için önden bağlantılı elektrik bağlantısı modeli / ana devre için çift taraflı klemensli vida bağlantısı yüzey modeli / bağlantıların / şalterin alt kısmında (N, 1, 3, 5) Gümüş yüzey modeli / bağlantıların / şalterin alt tarafında (N, 2, 4, 6) Teneke Yardımcı devre CO kontak sayısı / yardımcı kontaklar için 0 Aksesuarlar ürün ilavesi / opsiyonel / motor tahriki Evet Çevresel koşullar IP koruma türü / ön tarafta IP40 ortam sıcaklığı ● işletim sırasında / minimum -25 °C ● işletim sırasında / maksimum 70 °C ● depolama sırasında / minimum -40 °C ● depolama sırasında / maksimum 80 °C Environmental footprint çevresel ürün açıklaması(EPD) Evet küresel ısınma potansiyeli [CO2 eq] / toplam 190 kg küresel ısınma potansiyeli [CO2 eq] / üretim esnasında 4,67 kg küresel ısınma potansiyeli [CO2 eq] / işletim sırasında 186 kg küresel ısınma potansiyeli [CO2 eq] / kullanım ömrü uyarınca -0,826 kg referans işareti / IEC 81346-2:2009 uyarınca Q
