Siemens
SIEMENS 3 KUTUP KOMPAKT 36KA TM240 112-160A 4042948820698
Ürün Kodu : SIE-3VA1116-4EF36-0AA0
%68
İskonto
24.565,20 TL
7.860,86 TL
16.704,34 TL
KDV Dahildir.
TÜKENDİ
Stoklara girince haber ver
Kampanya
- Ürün Özellikleri
- Ödeme Seçenekleri
- İade ve Teslimat
- Yorumlar (0)
-
3VA1116-4EF36-0AA0 SIEMENS 112-160A 36KA TERMİK MANYETİK KOMPAKT ŞALTER
Sentron 3VA1 kompakt devre kesici, aşırı yük ve kısa devre anlarında bağlantıyı güvenli biçimde keserek tesislerin güvenilir şekilde korunmasını sağlar
IEC 160 çerçeve boyutundaki bu model, 3 kutupludur ve 415V’ta Icu=36kA anahtarlama kapasitesine sahiptir (S sınıfı).
TM240 termik-manyetik tetikleyici ile donatılır; anma akımı 160A, aşırı yük koruması Ir=112A...160A, kısa devre koruması ise Ii=5...10 x In değerindedir.
Klemensli bağlantı özelliğiyle güvenli ve kolay montaj imkânı sunar. 3VA serisi, kompakt yapısıyla yerden tasarruf sağlarken, modüler çeşitlilik ve esneklik açısından sektörde standartları belirler.
3VA1 devre kesiciler; sabit montaj ve tak-çek uygulamalarına uygun olarak, farklı akım değerlerinde 1, 2, 3 ve 4 kutuplu versiyonlarda mevcuttur.

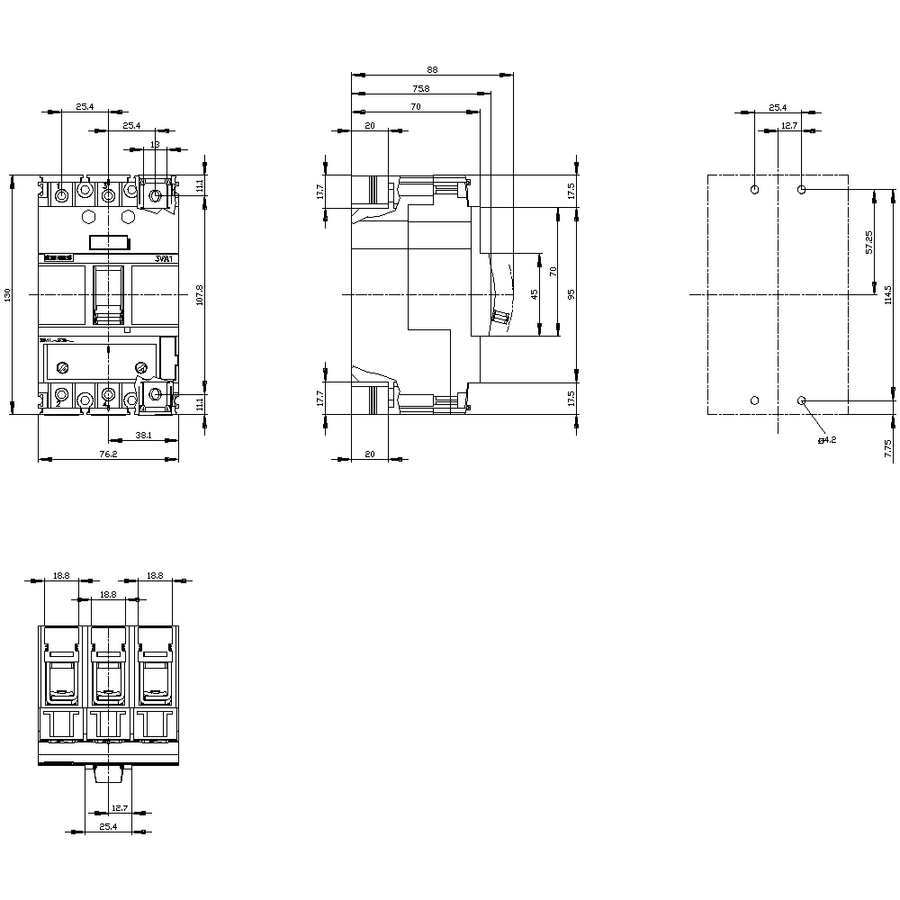

Marka Siemens Tedarikçi No 3VA1116-4EF36-0AA0 Açıklama Circuit breaker 3VA1 IEC frame 160 breaking capacity class S Icu=36kA @ 415 V 3-pole, line protection TM240, ATAM, In=160A overload protection ir=112A ...160A short circuit protection iI=5...10 x In cable connection GTIN 4042948820698 Ağırlık 1.063 Derinlik 0.116 En 0.092 Uzunluk 0.15 UPC 804766428180 Emtia Kodu (GTİP) 85362090 LKZ_FDB/ Katalog Kodu LV10.1 Ürün Grubu 5375 Group Code P360 Ürün Sınıfı B: return restricted, please contact your Siemens partner/contact Sınıflandırmalar Versiyon Sınıflandırma eClass 12 27-37-04-09 eClass 14 27-37-04-09 eClass 6 27-37-04-09 eClass 7.1 27-37-04-09 eClass 8 27-37-04-09 eClass 9 27-37-04-09 eClass 9.1 27-37-04-09 ETIM 7 EC000228 ETIM 8 EC000228 ETIM 9 EC000228 IDEA 4 4850 UNSPSC 15 39-12-16-01 ürün marka adı SENTRON ürün tanımı Kompakt devre kesici ürün modeli Tesis koruması aşιrι akım tetikelyici modeli TM240 aşιrι akım devindiricisinin koruma fonksiyonu LI kutup sayısı 3 Genel teknik veriler izolasyon gerilimi / anma değeri 800 V işletim gerilimi / DC'de / anma değeri 500 V işletim gerilimi / AC'de / anma değeri 690 V güç kaybı [W] / maksimum 38 W mekanik kullanım süresi (işletim çevrimleri) / tipik 20 000 elektrikli işletim süresi (işletim çevrimleri) / AC-1'de / 380/415 V'ta 9 000 elektrikli işletim süresi (işletim çevrimleri) / AC-1'de / 690 V'ta 6 300 ürün özelliği / nötr iletken için / sonradan eklenebilir / kısa devre ve aşırı yük koruması Hayir toprak hattı denetimi modeli Yok ürün fonksiyonu ● iletişim fonksiyonu Hayir ● diğer ölçüm fonksiyonları Hayir MB başına net ağırlık 1,029 kg Elektrik işletim akımı ● 40 °C'de 160 A ● 45 °C'de 160 A ● 50 °C'de 160 A ● 55 ℃'de 158 A ● 60 °C'de 155 A ● 65 °C'de 153 A ● 70 °C'de 150 A Anahtarlama kapasitesi IEC 60947 devre kesicinin anahtarlama kapasitesi sınıfı S sınır kısa devre akımı kesme kapasitesi (Icu) ● 240 V'ta 55 kA ● 415 V'ta 36 kA ● 440 V'ta 25 kA ● 500 V'ta 7 kA ● 690 V'ta 7 kA işletim kısa devre akımı kesme kapasitesi (Ics) ● 240 V'ta 55 kA ● 415 V'ta 36 kA ● 440 V'ta 25 kA ● 500 V'ta 5 kA ● 690 V'ta 5 kA kısa devre akımı açma kapasitesi (Icm) ● 240 V'ta 121 kA ● 415 V'ta 75,6 kA ● 440 V'ta 52,5 kA ● 500 V'ta 11,9 kA ● 690 V'ta 11,9 kA kısa devreye karşı koruma modeli DC şebekelerindeki anahtarlama kapasitesi değerleri için bkz. 3VA kompakt devre kesici cihaz kitabı; link, son bölümdeki Servis ve Destek altında bulunabilir Ayarlanabilir parametreler ürün özelliği / L tetiklemede / açılabilir/kapatılabilir Hayir ayar akımının (lr) ayarlanabilir tepki değeri / L tetikleyici / I2t karakteristik eğrisinde ● minimum 112 A ● maksimum 160 A gecikme süresinin (tr) ayarlanabilir tepki değeri / L tetiklemede / I2t karakteristik eğrisinde ● minimum 1 s ● maksimum 1 s ayarlama akımının (li) ayarlanabilir tepki değeri / I tetiklemede ● minimum 800 A ● maksimum 1 600 A ayarlanabilir ayar akımı (InN) / N tetiklemede ● minimum 0 A ● maksimum 0 A ürün fonksiyonu / topraklama koruması Hayir Mekanik Tasarım ürün bileşeni ● alçak gerilim tetikleyicisi Hayir ● gerilim tetikleyicisi Hayir ● alarm anahtarı Hayir yükseklik [inç] 5,12 in yükseklik 130 mm genişlik [inç] 3 in bağlanabilir iletken kesiti türü / yuvarlak iletken terminali / çok telli 1 x (1,5 - 70 mm²) genişlik 76,2 mm derinlik [inç] 2,76 in derinlik 70 mm Bağlantılar elektrik bağlantısı düzeni / ana devre için önden bağlantılı elektrik bağlantısı modeli / ana devre için çift taraflı klemensli vida bağlantısı yüzey modeli / bağlantıların / şalterin alt kısmında (N, 1, 3, 5) Gümüş yüzey modeli / bağlantıların / şalterin alt tarafında (N, 2, 4, 6) Teneke Yardımcı devre CO kontak sayısı / yardımcı kontaklar için 0 Aksesuarlar ürün ilavesi / opsiyonel / motor tahriki Evet Çevresel koşullar IP koruma türü / ön tarafta IP40 ortam sıcaklığı ● işletim sırasında / minimum -25 °C ● işletim sırasında / maksimum 70 °C ● depolama sırasında / minimum -40 °C ● depolama sırasında / maksimum 80 °C Environmental footprint çevresel ürün açıklaması(EPD) Evet küresel ısınma potansiyeli [CO2 eq] / toplam 190 kg küresel ısınma potansiyeli [CO2 eq] / üretim esnasında 4,67 kg küresel ısınma potansiyeli [CO2 eq] / işletim sırasında 186 kg küresel ısınma potansiyeli [CO2 eq] / kullanım ömrü uyarınca -0,826 kg referans işareti / IEC 81346-2:2009 uyarınca Q
