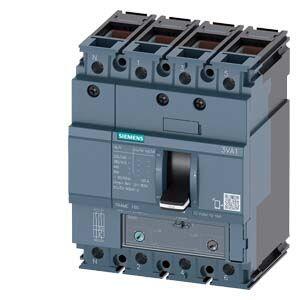

3VA1116-4EF46-0AA0 4P 36KA 112-160A KOMPAKT ŞALTER
Siemens SENTRON 3VA1 serisine ait 3VA1116-4EF46-0AA0 kompakt şalter, yüksek akım taşıma kapasitesi ve güçlü kısa devre dayanımı ile endüstriyel ve ticari tesislerin güvenlik ihtiyaçlarını karşılamak üzere tasarlanır.
Dört kutuplu yapısı sayesinde faz ve nötr hattını birlikte koruma altına alır.
Nominal akım değeri 160 A olan bu model, 112 ile 160 A arasında ayarlanabilir aşırı yük koruması sunar.
Termik-manyetik açma ünitesi TM240 tipi olup hem uzun süreli aşırı yük durumlarında hem de kısa devre anlarında güvenilir koruma sağlar.
Ürün 690 V AC’ye kadar çalışma gerilimine ve 600 V DC kullanım uygunluğuna sahiptir.
415 V AC gerilimde 36 kA kısa devre kesme kapasitesiyle öne çıkar ve 800 V izolasyon gerilimi sayesinde şebeke koşullarına karşı yüksek dayanıklılık gösterir.
Kısa devre koruma özelliği nominal akımın 5 ila 10 katı aralığında çalışarak ani arıza akımlarında hızlı açma gerçekleştirir.
Elektriksel dayanıklılık bakımından 380/415 V koşullarında yaklaşık 9.000 çevrim, 690 V koşullarında ise 6.300 çevrim sunar.
Mekanik ömrü 20.000 işletim çevrimi seviyesinde olup uzun süreli kullanımda yüksek verimlilik sağlar.

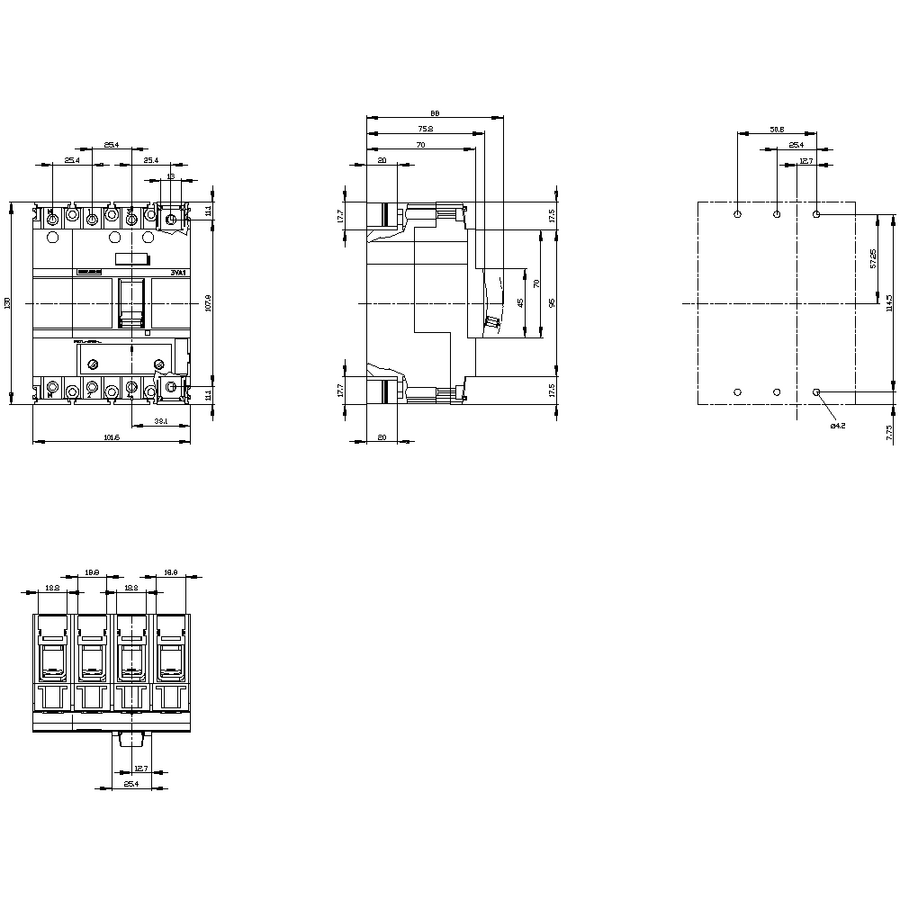

Yaklaşık 1,33 kg ağırlığında olan cihaz, kompakt boyutları sayesinde panolarda kolay montaj imkanı sunar. Ön yüzde IP40 koruma sınıfı ile güvenliği artırır.
Maksimum güç kaybı 38 W olup nominal akımda her kutup başına yaklaşık 12,67 W enerji kaybı gerçekleşir.
Marka Siemens Tedarikçi No 3VA1116-4EF46-0AA0 Açıklama Circuit breaker 3VA1 IEC frame 160 breaking capacity class S Icu=36kA @ 415 V 4-pole, line protection TM240, ATAM, In=160A overload protection ir=112A ...160A short circuit protection iI=5...10 x In neutral Unprotected cable connection GTIN 4042948821138 Ağırlık 1.333 Derinlik 0.116 En 0.119 Uzunluk 0.15 UPC 804766428166 Emtia Kodu (GTİP) 85362090 LKZ_FDB/ Katalog Kodu LV10.1 Ürün Grubu 5375 Group Code P360 Ürün Sınıfı B: return restricted, please contact your Siemens partner/contact Sınıflandırmalar Versiyon Sınıflandırma eClass 12 27-37-04-09 eClass 14 27-37-04-09 eClass 6 27-37-04-09 eClass 7.1 27-37-04-09 eClass 8 27-37-04-09 eClass 9 27-37-04-09 eClass 9.1 27-37-04-09 ETIM 7 EC000228 ETIM 8 EC000228 ETIM 9 EC000228 IDEA 4 4850 UNSPSC 15 39-12-16-01 ürün marka adı SENTRON ürün tanımı Kompakt devre kesici ürün modeli Tesis koruması aşιrι akım tetikelyici modeli TM240 aşιrι akım devindiricisinin koruma fonksiyonu LI kutup sayısı 4 Genel teknik veriler izolasyon gerilimi / anma değeri 800 V işletim gerilimi / DC'de / anma değeri 600 V işletim gerilimi / AC'de / anma değeri 690 V güç kaybı [W] / maksimum 38 W mekanik kullanım süresi (işletim çevrimleri) / tipik 20 000 elektrikli işletim süresi (işletim çevrimleri) / AC-1'de / 380/415 V'ta 9 000 elektrikli işletim süresi (işletim çevrimleri) / AC-1'de / 690 V'ta 6 300 ürün özelliği / nötr iletken için / sonradan eklenebilir / kısa devre ve aşırı yük koruması Hayir toprak hattı denetimi modeli Yok ürün fonksiyonu ● iletişim fonksiyonu Hayir ● diğer ölçüm fonksiyonları Hayir MB başına net ağırlık 1,333 kg Elektrik işletim akımı ● 40 °C'de 160 A ● 45 °C'de 160 A ● 50 °C'de 160 A ● 55 ℃'de 158 A ● 60 °C'de 155 A ● 65 °C'de 153 A ● 70 °C'de 150 A Anahtarlama kapasitesi IEC 60947 devre kesicinin anahtarlama kapasitesi sınıfı S sınır kısa devre akımı kesme kapasitesi (Icu) ● 240 V'ta 55 kA ● 415 V'ta 36 kA ● 440 V'ta 25 kA ● 500 V'ta 7 kA ● 690 V'ta 7 kA işletim kısa devre akımı kesme kapasitesi (Ics) ● 240 V'ta 55 kA ● 415 V'ta 36 kA ● 440 V'ta 25 kA ● 500 V'ta 5 kA ● 690 V'ta 5 kA kısa devre akımı açma kapasitesi (Icm) ● 240 V'ta 121 kA ● 415 V'ta 75,6 kA ● 440 V'ta 52,5 kA ● 500 V'ta 11,9 kA ● 690 V'ta 11,9 kA kısa devreye karşı koruma modeli DC şebekelerindeki anahtarlama kapasitesi değerleri için bkz. 3VA kompakt devre kesici cihaz kitabı; link, son bölümdeki Servis ve Destek altında bulunabilir Ayarlanabilir parametreler ürün özelliği / L tetiklemede / açılabilir/kapatılabilir Hayir ayar akımının (lr) ayarlanabilir tepki değeri / L tetikleyici / I2t karakteristik eğrisinde ● minimum 112 A ● maksimum 160 A gecikme süresinin (tr) ayarlanabilir tepki değeri / L tetiklemede / I2t karakteristik eğrisinde ● minimum 1 s ● maksimum 1 s ayarlama akımının (li) ayarlanabilir tepki değeri / I tetiklemede ● minimum 800 A ● maksimum 1 600 A ayarlanabilir ayar akımı (InN) / N tetiklemede ● minimum 0 A ● maksimum 0 A N iletken sigortası modeli yok ürün fonksiyonu / topraklama koruması Hayir Mekanik Tasarım ürün bileşeni ● alçak gerilim tetikleyicisi Hayir ● gerilim tetikleyicisi Hayir ● alarm anahtarı Hayir yükseklik [inç] 5,12 in yükseklik 130 mm genişlik [inç] 4 in bağlanabilir iletken kesiti türü / yuvarlak iletken terminali / çok telli 1 x (1,5 - 70 mm²) genişlik 101,6 mm derinlik [inç] 2,76 in derinlik 70 mm Bağlantılar elektrik bağlantısı düzeni / ana devre için önden bağlantılı elektrik bağlantısı modeli / ana devre için çift taraflı klemensli vida bağlantısı yüzey modeli / bağlantıların / şalterin alt kısmında (N, 1, 3, 5) Gümüş yüzey modeli / bağlantıların / şalterin alt tarafında (N, 2, 4, 6) Teneke Yardımcı devre CO kontak sayısı / yardımcı kontaklar için 0 Aksesuarlar ürün ilavesi / opsiyonel / motor tahriki Evet Çevresel koşullar IP koruma türü / ön tarafta IP40 ortam sıcaklığı ● işletim sırasında / minimum -25 °C ● işletim sırasında / maksimum 70 °C ● depolama sırasında / minimum -40 °C ● depolama sırasında / maksimum 80 °C Environmental footprint çevresel ürün açıklaması(EPD) Evet küresel ısınma potansiyeli [CO2 eq] / toplam 190 kg küresel ısınma potansiyeli [CO2 eq] / üretim esnasında 4,67 kg küresel ısınma potansiyeli [CO2 eq] / işletim sırasında 186 kg küresel ısınma potansiyeli [CO2 eq] / kullanım ömrü uyarınca -0,826 kg referans işareti / IEC 81346-2:2009 uyarınca Q
