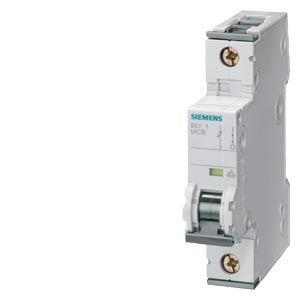

5SY5110-7 SIEMENS 1X10A 220VDC/230V AC MİNYATÜR DEVRE KESİCİ ÜNİVERSAL AKIM
Siemens SENTRON 5SY5110-7 mini otomatik devre kesici, 1 kutuplu (1P) yapısı ve C karakteristiği ile tek fazlı devrelerde aşırı yük ve kısa devre koruması sağlar.
Hem AC hem DC gerilimlerle çalışabilen bu model; 230/400 V AC ve 220 V DC uygunluğu, 10 kA kısa devre kesme kapasitesi ve kompakt tasarımı ile sistem güvenliği ve kullanışlılığı bir arada sunar.
Siemens SENTRON 5SY5110-7 devre kesici, elektrik panolarında koruma ve güvenlik arayanlar için ideal bir çözümdür.
1P (tek kutuplu) yapısı sayesinde yalnızca faz hattı kontrol edilir; nötr hattı için ayrı kesici kullanılması gerekir.
C karakteristiği, ani yük artışlarına ve indüktif başlangıçlara karşı toleranslıdır, böylece sisteminiz gereksiz yere kesilmez.
Nominal akım değeri 10 A olan bu model, 230 V AC / 400 V AC besleme ile çalışabildiği gibi 220 V DC sistemlerde de kullanılabilir.
Kısa devre kesme kapasitesi (Icn) AC için 10 kA, DC için ise IEC/EN normlarına göre 15 kA olarak belirlenir.
Termik-manyetik olmayan, sınıf C eğrili bir otomatik kesici olan bu model; IP20 koruma sınıfı, halojen içermeyen ve silikon içermeyen malzeme yapısı ile kullanım güvenliğini artırır.
Terminallerde 0,75-35 mm² arası katı iletken; 0,75-25 mm² arası çok telli iletken iletimi destekler. Sıkma torku yaklaşık 2,5-3,5 N·m arasıdır.
Fiziksel ölçüleri: ~93 mm yükseklik × 21 mm genişlik × 83 mm derinlik; DIN raya monte edilir; modüler genişlik 1 modül kaplar. Kullanıcı dostu montaj ve düşük yer kaplama ile panel içi düzenlemelerde avantaj sağlar.
Marka Siemens Tedarikçi No 5SY5110-7 Açıklama Circuit breaker Universal current 220 V DC 230/400 V AC 10kA, 1-pole, C, 10 A GTIN 4001869226392 Ağırlık 0.164 Derinlik 0.083 En 0.021 Uzunluk 0.093 ürün marka adı SENTRON ürün tanımı Otomatik sigorta Genel teknik veriler kutup sayısı 1 kutup modeli 1P tetikleme karakteristiği sınıfı C mekanik kullanım süresi (işletim çevrimleri) tipik 10 000 aşırı gerilim kategorisi 3 kirlilik derecesi 3 Gerilim gerilim türü işletim gerilimi AC/DC izolasyon gerilimi (Ui) ● DC'de anma değeri 250 V ● tek fazlı işletimde AC'de anma değeri 440 V ● çok fazlı işletimde AC'de anma değeri 440 V besleme gerilimi tek fazlı işletimde AC'de anma değeri 230 V ● işletim akımı — 40 °C'de anma değeri 9,39 A — 50 °C'de anma değeri 8,74 A — 55 ℃'de anma değeri 8,4 A — 60 °C'de anma değeri 8,04 A ● işletim akımı AC'de anma değeri 10 A Besleme gerilimi besleme gerilimi ● AC'de 400 V ● DC'de anma değeri 220 V değer aralığı besleme gerilimi frekansı 50/60 Hz işletim gerilimi DC'de anma değeri maksimum 250 V Koruma sınıfı IP koruma türü IP20, bağlı iletkenlerle birlikte Anahtarlama kapasitesi anahtarlama akım durumu ● DC'de IEC 60947-2 uyarınca anma değeri 15 kA ● EN 60898 uyarınca anma değeri 10 kA enerji sınırlama sınıfı 3 Dağıtma güç kaybı [W] akım anma değerinde AC'de sıcak işletim durumunda kutup başına 1,1 W kullanım uygunluğu altyapı / endüstri / mobilite Ürün Detayı ürün donanımı temas koruması Evet ürün bileşeni ● üst kombi terminali Evet ● alt kombi terminali Evet ● birlikte devreye giren nötr iletken Hayir ürün özelliği EN 60204-1'e göre ana anahtar özelliği Evet ürün özelliği halojensiz Evet ürün özelliği mühürlenebilir Evet ürün özelliği silikonsuz Evet ürün ilavesi takılabilir ilave tertibatlar Evet Kısa devre kısa devre akımı kesme kapasitesi (Icn) ● DC'de EN 60898-2 uyarınca 10 kA Bağlantılar bağlanabilir iletken kesiti tek telli ● minimum 0,75 mm² ● maksimum 35 mm² bağlanabilir iletken kesiti çok telli ● minimum 0,75 mm² ● maksimum 35 mm² bağlanabilir iletken kesiti ince telli kablo uç işlemeli ● minimum 0,75 mm² ● maksimum 25 mm² AWG numarası kodlanmış bağlanabilir iletken kesiti ● minimum 18 ● maksimum 4 sıkma torku [lbf·in] vida bağlantısında ● minimum 22 lbf·in ● maksimum 31 lbf·in sıkma torku vida bağlantısında ● minimum 2,5 N·m ● maksimum 3,5 N·m pozisyon ağ bağlantı kablosu Alternatif gerilim isteğe bağlı, DC voltaj polaritesi dikkate alınacak Mekanik Tasarım yükseklik 90 mm genişlik 18 mm derinlik 76 mm montaj derinliği 70 mm en birimi sayısı 1 sabitleme türü montaj rayı montaj konumu isteğe göre MB başına net ağırlık 164 g Çevresel koşullar ortam sıcaklığının etkisi 55 °C'ye kadar maks. %95 bağıl nem, 70 °C'ye kadar maks. %55 bağıl nem, 75 °C'ye kadar maks. %35 bağıl nem norm IEC / EN 60898-2, UL1077 titreşime dayanıklılık IEC 60068-2-6 uyarınca ±1mm, 5 ila 25Hz'te; 50m/s², 25 ila 150Hz'te ortam sıcaklığı işletim sırasında ● minimum -40 °C ● maksimum 70 °C ortam sıcaklığı depolama sırasında ● minimum -40 °C ● maksimum 75 °C test çevrimi sayısı çevre kontrolü için IEC 60068-2-30 uyarınca 6 Environmental footprint çevresel ürün açıklaması(EPD) Evet küresel ısınma potansiyeli [CO2 eq] toplam 13,3 kg küresel ısınma potansiyeli [CO2 eq] üretim esnasında 0,73 kg küresel ısınma potansiyeli [CO2 eq] işletim sırasında 12,7 kg küresel ısınma potansiyeli [CO2 eq] kullanım ömrü uyarınca -0,069 kg Videolar
