| Marka |
Siemens |
| Tedarikçi No |
5SY5216-7 |
| Açıklama |
Circuit breaker Universal current 440 V DC 400 V AC 10kA, 2-pole, C, 16A |
| GTIN |
4001869226699 |
| Ağırlık |
0.314 |
| Derinlik |
0.084 |
| En |
0.04 |
| Uzunluk |
0.092 |
| ürün marka adı |
SENTRON |
| ürün tanımı |
Otomatik sigorta |
| Genel teknik veriler |
| kutup sayısı |
2 |
| kutup modeli |
2F |
| tetikleme karakteristiği sınıfı |
C |
| mekanik kullanım süresi (işletim çevrimleri) tipik |
10 000 |
| aşırı gerilim kategorisi |
3 |
| kirlilik derecesi |
3 |
| Gerilim |
| gerilim türü işletim gerilimi |
AC/DC |
| izolasyon gerilimi (Ui) |
|
| ● DC'de anma değeri |
250 V |
| ● tek fazlı işletimde AC'de anma değeri |
440 V |
| ● çok fazlı işletimde AC'de anma değeri |
440 V |
| ● işletim akımı |
|
| — 40 °C'de anma değeri |
15,02 A |
| — 50 °C'de anma değeri |
13,98 A |
| — 55 ℃'de anma değeri |
13,44 A |
| — 60 °C'de anma değeri |
12,86 A |
| ● işletim akımı AC'de anma değeri |
16 A |
| Besleme gerilimi |
| besleme gerilimi |
|
| ● AC'de |
400 V |
| ● DC'de anma değeri |
440 V |
| değer aralığı besleme gerilimi frekansı |
50/60 Hz |
| işletim gerilimi DC'de anma değeri maksimum |
500 V |
| Koruma sınıfı |
| IP koruma türü |
IP20, bağlı iletkenlerle birlikte |
| Anahtarlama kapasitesi |
| anahtarlama akım durumu |
|
| ● DC'de IEC 60947-2 uyarınca anma değeri |
15 kA |
| ● EN 60898 uyarınca anma değeri |
10 kA |
| enerji sınırlama sınıfı |
3 |
| Dağıtma |
| güç kaybı [W] akım anma değerinde AC'de sıcak işletim durumunda kutup başına |
1,6 W |
| kullanım uygunluğu |
altyapı / endüstri / mobilite |
| Ürün Detayı |
| ürün donanımı temas koruması |
Evet |
| ürün bileşeni |
|
| ● üst kombi terminali |
Evet |
| ● alt kombi terminali |
Evet |
| ● birlikte devreye giren nötr iletken |
Hayir |
| ürün özelliği EN 60204-1'e göre ana anahtar özelliği |
Evet |
| ürün özelliği halojensiz |
Evet |
| ürün özelliği mühürlenebilir |
Evet |
| ürün özelliği silikonsuz |
Evet |
| ürün ilavesi takılabilir ilave tertibatlar |
Evet |
| Kısa devre |
| kısa devre akımı kesme kapasitesi (Icn) |
|
| ● DC'de EN 60898-2 uyarınca |
10 kA |
| Bağlantılar |
| bağlanabilir iletken kesiti tek telli |
|
| ● minimum |
0,75 mm² |
| ● maksimum |
35 mm² |
| bağlanabilir iletken kesiti çok telli |
|
| ● minimum |
0,75 mm² |
| ● maksimum |
35 mm² |
| bağlanabilir iletken kesiti ince telli kablo uç işlemeli |
|
| ● minimum |
0,75 mm² |
| ● maksimum |
25 mm² |
| AWG numarası kodlanmış bağlanabilir iletken kesiti |
|
| ● minimum |
18 |
| ● maksimum |
4 |
| sıkma torku [lbf·in] vida bağlantısında |
|
| ● minimum |
22 lbf·in |
| ● maksimum |
31 lbf·in |
| sıkma torku vida bağlantısında |
|
| ● minimum |
2,5 N·m |
| ● maksimum |
3,5 N·m |
| pozisyon ağ bağlantı kablosu |
Alternatif gerilim isteğe bağlı, DC voltaj polaritesi dikkate alınacak |

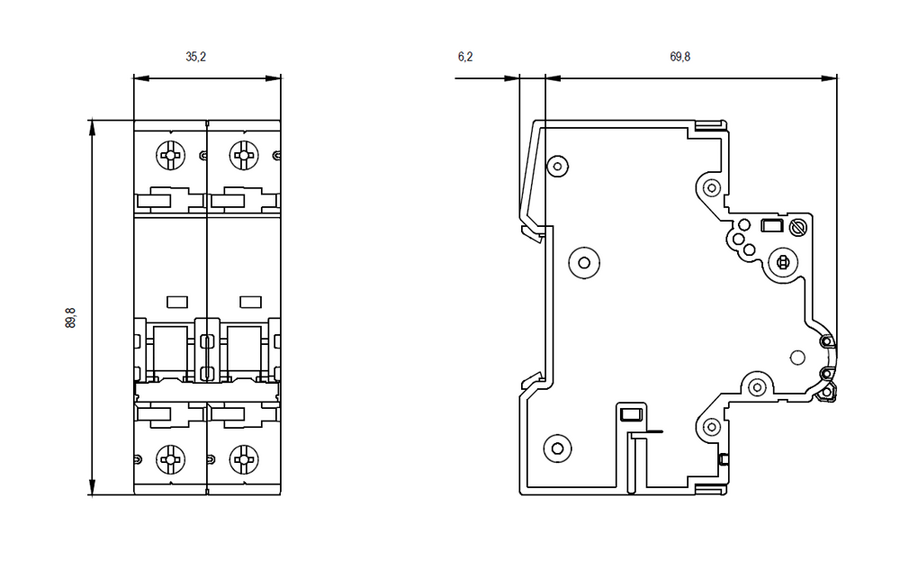

| Mekanik Tasarım |
| yükseklik |
90 mm |
| genişlik |
36 mm |
| derinlik |
76 mm |
| montaj derinliği |
70 mm |
| en birimi sayısı |
2 |
| sabitleme türü |
montaj rayı |
| montaj konumu |
isteğe göre |
| MB başına net ağırlık |
304 g |
| Çevresel koşullar |
| ortam sıcaklığının etkisi |
55 °C'ye kadar maks. %95 bağıl nem, 70 °C'ye kadar maks. %55 bağıl nem, 75 °C'ye kadar maks. %35 bağıl nem |
| norm |
IEC / EN 60898-2, UL1077 |
| titreşime dayanıklılık IEC 60068-2-6 uyarınca |
±1mm, 5 ila 25Hz'te; 50m/s², 25 ila 150Hz'te |
| ortam sıcaklığı işletim sırasında |
|
| ● minimum |
-40 °C |
| ● maksimum |
70 °C |
| ortam sıcaklığı depolama sırasında |
|
| ● minimum |
-40 °C |
| ● maksimum |
75 °C |
| test çevrimi sayısı çevre kontrolü için IEC 60068-2-30 uyarınca |
6 |
