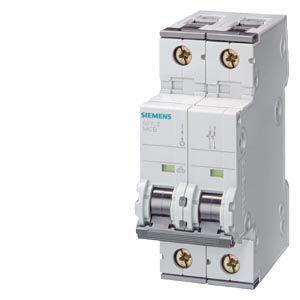

5SY5206-7 SIEMENS 2X6A 10KA 2FAZLI 440VDC/400V MİNYATÜR DEVRE KESİCİ ÜNİVERSAL

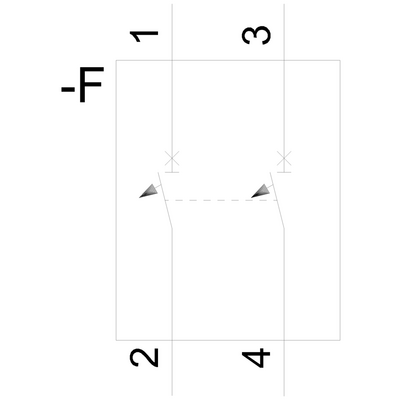

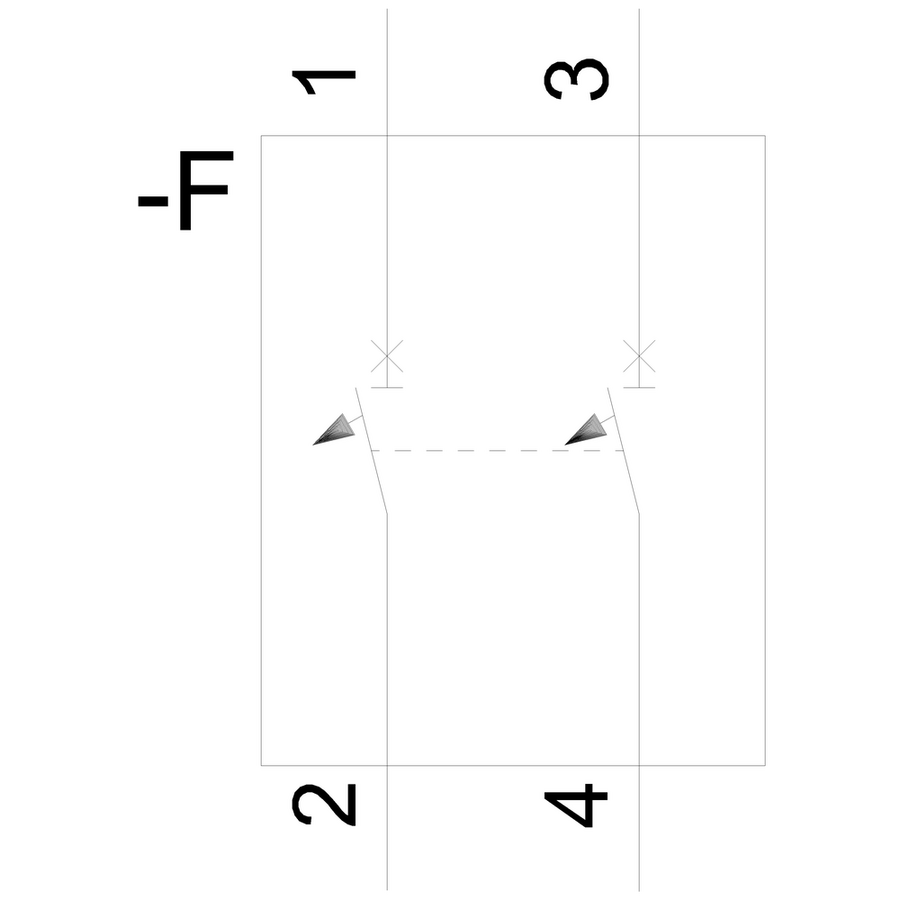

Siemens 5SY5206-7 mini otomatik devre kesici; 2 kutuplu yapı, C karakteristiği ve 6 A nominal akımı ile hem AC hem DC devrelerde koruma sağlar.
400 V AC / 440 V DC besleme gerilimine uygun, 10 kA kısa devre kesme kapasitesiyle güvenilir bir seçimdir.
Siemens SENTRON serisinin 5SY5206-7 modeli, elektrik sistemlerinde aşırı yük ve kısa devre gibi risklere karşı dayanıklı koruma sunar.
C karakteristiği, ani akım yüklenmelerine karşı toleranslıdır; bu sayede motor başlangıçları veya kısa süreli indüktif yük artışları sistemde gereksiz kesintiler oluşturmaz
Nominal akım değeri 6 A olan bu devre kesici, 400 V AC veya 440 V DC gerilimlerde çalışabilir.
Kısa devre kesme kapasitesi 10 kA (EN 60898) değerine sahiptir.
Ayrıca DC uçlarda 15 kA değerine kadar dayanıklılığı bildirilir.
Malzeme özellikleri ve montaraj açısından; IP20 koruma sınıfı ile iletkenler bağlıyken dokunma koruması sağlar.
Vidalı terminalleri ile 0,75-35 mm² arasındaki katı iletkenlerle bağlantı yapılabilir; çok telli (finely stranded) iletken için ise maksimum 25 mm² desteklenir.
Sıkma torku 2,5-3,5 N·m aralığında olmalıdır.

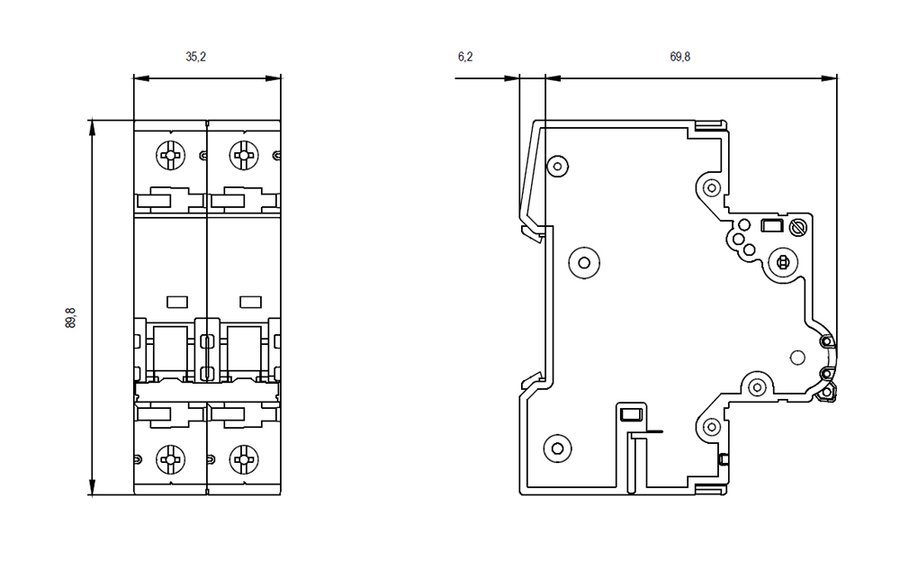

Boyutları yaklaşık 92 mm yükseklik × 40 mm genişlik × 84 mm derinlik olup DIN raya monte edilebilir; modüler genişlik olarak 2 modül alan kaplar.
Mekanik işletim ömrü yaklaşık 10.000 anahtarlama çevrimi’dir.
Marka Siemens Tedarikçi No 5SY5206-7 Açıklama Circuit breaker Universal current 440 V DC 400 V AC 10kA, 2-pole, C, 6A GTIN 4001869226651 Ağırlık 0.309 Derinlik 0.084 En 0.04 Uzunluk 0.092 ürün marka adı SENTRON ürün tanımı Otomatik sigorta Genel teknik veriler kutup sayısı 2 kutup modeli 2F tetikleme karakteristiği sınıfı C mekanik kullanım süresi (işletim çevrimleri) tipik 10 000 aşırı gerilim kategorisi 3 kirlilik derecesi 3 Gerilim gerilim türü işletim gerilimi AC/DC izolasyon gerilimi (Ui) ● DC'de anma değeri 250 V ● tek fazlı işletimde AC'de anma değeri 440 V ● çok fazlı işletimde AC'de anma değeri 440 V ● işletim akımı — 40 °C'de anma değeri 5,63 A — 50 °C'de anma değeri 5,24 A — 55 ℃'de anma değeri 5,04 A — 60 °C'de anma değeri 4,82 A ● işletim akımı AC'de anma değeri 6 A Besleme gerilimi besleme gerilimi ● AC'de 400 V ● DC'de anma değeri 440 V değer aralığı besleme gerilimi frekansı 50/60 Hz işletim gerilimi DC'de anma değeri maksimum 500 V Koruma sınıfı IP koruma türü IP20, bağlı iletkenlerle birlikte Anahtarlama kapasitesi anahtarlama akım durumu ● DC'de IEC 60947-2 uyarınca anma değeri 15 kA ● EN 60898 uyarınca anma değeri 10 kA enerji sınırlama sınıfı 3 Dağıtma güç kaybı [W] akım anma değerinde AC'de sıcak işletim durumunda kutup başına 1,6 W kullanım uygunluğu altyapı / endüstri / mobilite Ürün Detayı ürün donanımı temas koruması Evet ürün bileşeni ● üst kombi terminali Evet ● alt kombi terminali Evet ● birlikte devreye giren nötr iletken Hayir ürün özelliği EN 60204-1'e göre ana anahtar özelliği Evet ürün özelliği halojensiz Evet ürün özelliği mühürlenebilir Evet ürün özelliği silikonsuz Evet ürün ilavesi takılabilir ilave tertibatlar Evet Kısa devre kısa devre akımı kesme kapasitesi (Icn) ● DC'de EN 60898-2 uyarınca 10 kA Bağlantılar bağlanabilir iletken kesiti tek telli ● minimum 0,75 mm² ● maksimum 35 mm² bağlanabilir iletken kesiti çok telli ● minimum 0,75 mm² ● maksimum 35 mm² bağlanabilir iletken kesiti ince telli kablo uç işlemeli ● minimum 0,75 mm² ● maksimum 25 mm² AWG numarası kodlanmış bağlanabilir iletken kesiti ● minimum 18 ● maksimum 4 sıkma torku [lbf·in] vida bağlantısında ● minimum 22 lbf·in ● maksimum 31 lbf·in sıkma torku vida bağlantısında ● minimum 2,5 N·m ● maksimum 3,5 N·m pozisyon ağ bağlantı kablosu Alternatif gerilim isteğe bağlı, DC voltaj polaritesi dikkate alınacak Mekanik Tasarım yükseklik 90 mm genişlik 36 mm derinlik 76 mm montaj derinliği 70 mm en birimi sayısı 2 sabitleme türü montaj rayı montaj konumu isteğe göre MB başına net ağırlık 311 g Çevresel koşullar ortam sıcaklığının etkisi 55 °C'ye kadar maks. %95 bağıl nem, 70 °C'ye kadar maks. %55 bağıl nem, 75 °C'ye kadar maks. %35 bağıl nem norm IEC / EN 60898-2, UL1077 titreşime dayanıklılık IEC 60068-2-6 uyarınca ±1mm, 5 ila 25Hz'te; 50m/s², 25 ila 150Hz'te ortam sıcaklığı işletim sırasında ● minimum -40 °C ● maksimum 70 °C ortam sıcaklığı depolama sırasında ● minimum -40 °C ● maksimum 75 °C test çevrimi sayısı çevre kontrolü için IEC 60068-2-30 uyarınca 6 Videolar
