| Ana | |
| Aralık | Tesys |

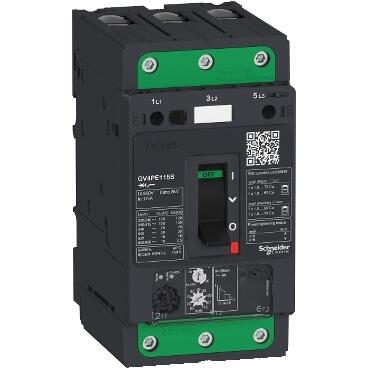

| Ürün Adı | Tesys Gv4 |
| Ürün Veya Bileşen Türü | Şalter |
| Cihaz Kısa Adı | Gv4Pe |
| Cihaz Uygulaması | Motor Koruması |
| Koruma Türü | Faz Kaybı |
| Toprak Hatası Koruması |
| Aşırı Yük |
| Kısa Süreli Kısa Devre Koruması |
| Kısa Devre |
| Faz Dengesizliği |
| Kullanım Kategorisi | Kategori A |
| İzolasyona Uygunluk | Evet, Iec 60947-1'E Uygun |
| Kutup Açıklaması | 3P |
| [Ue] Anma Çalışma Gerilimi | Iec 60947-2'Ye Uygun 690 V Ac 50/60 Hz |
| [In] Anma Akımı | 50 A |
| Açma Ünitesi Teknolojisi | Termal-Manyetik |
| Elektronik |
| Manyetik Açma Akımı | 850 A |
| [Isd] Kısa Süreli Başlatma Ayar Aralığı | 13 X Ir |
| Termal Koruma Ayar Aralığı | 20…50 A |
| Motor Açma Sınıfı | 10 |
| 20 |
| Faz Hatası Duyarlılığı | Evet, Iec 60947-4-1'E Uygun |
| Kapasiteyi Aşmak | Icu 50 Ka 220...240 V Ac 50/60 Hz İle Uyumlu Iec 60947-2 |
| Icu 25 Ka 380...415 V Ac 50/60 Hz İle Uyumlu Iec 60947-2 |
| Icu 20 Ka 440 V Ac 50 /60 Hz Uyumlu Iec 60947-2 |
| Icu 10 Ka 500 V Ac 50/60 Hz Uyumlu Iec 60947-2 |
| 35 Ka 208Y/120 V Ac 50/60 Hz Ul 60947 |
| 35 Ka 240 V Ac 50/ 60 Hz Ul |
| 60947'Ye Uygun 480Y/277 V Ac'De 18 Ka 50/60 Hz Ul |
| 60947'Ye Uygun 14 Ka 600Y/347 V Ac'De 50/60 Hz Ul 60947'Ye Uygun |
| [Ics] Anma Hizmet Kesme Kapasitesi | 50 Ka 220...240 V Ac'De 50/60 Hz'De Iec 60947-2'Ye Uygun |
| 25 Ka 380...415 V Ac'De 50/60 Hz'De Iec 60947-2'De |
| 20 Ka 440 V Ac'De 50/60 Hz Iec 60947-2'Ye Uygun |
| 500 V Ac 50/60 Hz'De 10 Ka Iec 60947-2'Ye Uygun |
| [Uimp] Anma Darbe Dayanım Gerilimi | Iec 60947-2 8 Kv |
| [Ui] Anma Yalıtım Gerilimi | Iec 60947-2'Ye Uygun 800 V |
| Mekanik Dayanıklılık | 40000 Döngü |
| Elektriksel Dayanıklılık | 440 V In/2'De Ac-3 İçin 20000 Döngü 440 V |
| In'De Ac-3 İçin 10000 Döngü |
| Tamamlayıcı | |
| Motor Gücü Kw | 400...415 V Ac'De 11 Kw 50/60 Hz |
| 500 V Ac'De 15 Kw 50/60 Hz |
| 660...690 V Ac'De 18,5 Kw 50/60 Hz |
| 400...415 V Ac'De 50/ 60 Hz |
| 18,5 Kw 400...415 V Ac 50/60 Hz |
| 22 Kw 400...415 V Ac 50/60 Hz |
| 18,5 Kw 500 V Ac 50/60 Hz |
| 22 Kw 500 V Ac 50/60 Hz |
| 500 V Ac'De 30 Kw 50/60 Hz |
| 660...690 V Ac'De 22 Kw 50/60 Hz 660...690 V Ac'De |
| 30 Kw 50/60 Hz 660...690 V Ac'De |
| 37 Kw 50/ 60 Hz |
| 45 Kw, 660...690 V Ac 50/60 Hz'De |
| Kontrol Tipi | Aç/Kapat |
| Asma Kilit | Bir Kilit Aksesuarı İle |
| Slot Sayısı | Arıza Bildirim Kontağı İçin Alarm Anahtarı İçin |
| 1 Yuva(Lar), Elektrikli Uzaktan Açma İçin Voltaj Serbest Bırakma İçin Geçmeli |
| 1 Yuva(Lar), Eklenti Açık/Kapalı Kontak İçin Yardımcı Anahtar İçin 1 Yuva(Lar), Eklenti |
| Yerel Sinyalizasyon | |
| Alarm İçin Hazır Led (Kırmızı) İçin Yanıp Sönen Led (Yeşil) (T° >%95) |
| Yardımcı Kontakların Varlığı İçin Yeşil Gösterge |
| Standartlar | En/Iec 60947-4-1 |
| Csa C22.2 Hayır 60947-4-1 |
| Ul 60947-4-1 |
| En/Iec 60947-2 |
| Ürün Sertifikaları | Iec |
| Ul |
| Csa |
| Ccc |
| Eac |
| Atex |
| Eu-Ro Mr |
| Kaliteli Etiketler | Ce |
| Montaj Modu | Klipslerle |
| Vidalarla |
| Montaj Desteği | 75 Mm Simetrik Dın Rayı |
| 35 Mm Simetrik Dın Rayı |
| Plaka |
| Bağlantılar - Terminaller | Üst 1 Everlink Btr Vidalı Konektörler Kablo Boyutu 1,5…70 Mm², Tek Parça |
| Üst 1 Everlink Btr Vidalı Konektörler Kablo Boyutu 1,5…50 Mm², Esnek |
| Alt 1 Everlink Btr Vidalı Konektörler Kablo Boyutu 2,5…95 Mm², Tek Parça |
| Alt 1 Everlink Btr Vidalı Konektörler Kablo Boyutu 2,5…70 Mm², Esnek |
| Bağlantı Adımı | 27 Mm |
| Tel Sıyırma Uzunluğu | 20 Mm |
| Sıkma Torku | 16…95 Mm² İçin 9 Nm |
| 1,5…10 Mm² İçin 5 Nm |
| Genişlik | 81 Mm |
| Boy Uzunluğu | 155 Mm |
| Derinlik | 116 Mm |
| Net Ağırlık | 1,45 Kg |
| Renk | Gri (Ral 7016) |
| Çevre | |
| Depolama İçin Ortam Hava Sıcaklığı | -50…85 °C |
| Çalışma İçin Ortam Hava Sıcaklığı | -25…70 °C |
| Çalışma Yüksekliği | 0...2000 M Değer Kaybı Olmadan |
| 2000...5000 M Değer Kaybı İle |
| Ip Koruma Derecesi | Iec 60529'A Uygun Ip40 Ön Yüz |
| Ik Koruma Derecesi | Iec 62262'Ye Uygun Ik07 |
| Kirlilik Derecesi | 3 Iec 60947-1'E Uygun |
| Tropikalleşme | 2 Iec 68-2'Ye Uygun |
| Mekanik Sağlamlık | Titreşimler: +/- 1 Mm 2...13,2 Hz Iec 60068-2-6'Ya Uygun |
| Titreşimler: 0,7 Gn 13,2...100 Hz Iec 60068-2-6'Ya Uygun |
| Şoklar: 15 Gn 11 Ms Iec 60068-'E Uygun 2-27 |
| Paketleme Üniteleri | |
| Paket Birim Tipi 1 | Pce |
| Paket 1'Deki Birim Sayısı | 1 |
| Paket 1 Ağırlık | 1,67 Kg |
| Paket 1 Yükseklik | 11 Cm |
| Paket 1 Genişlik | 16,7 Cm |
| Paket 1 Uzunluk | 22 Cm |
| Paket Birim Tipi 2 | S03 |
| Paket 2'Deki Birim Sayısı | 5 |
| Paket 2 Ağırlık | 8,77 Kg |
| Paket 2 Yükseklik | 30 Cm |
| Paket 2 Genişliği | 30 Cm |
| Paket 2 Uzunluk | 40 Cm |
