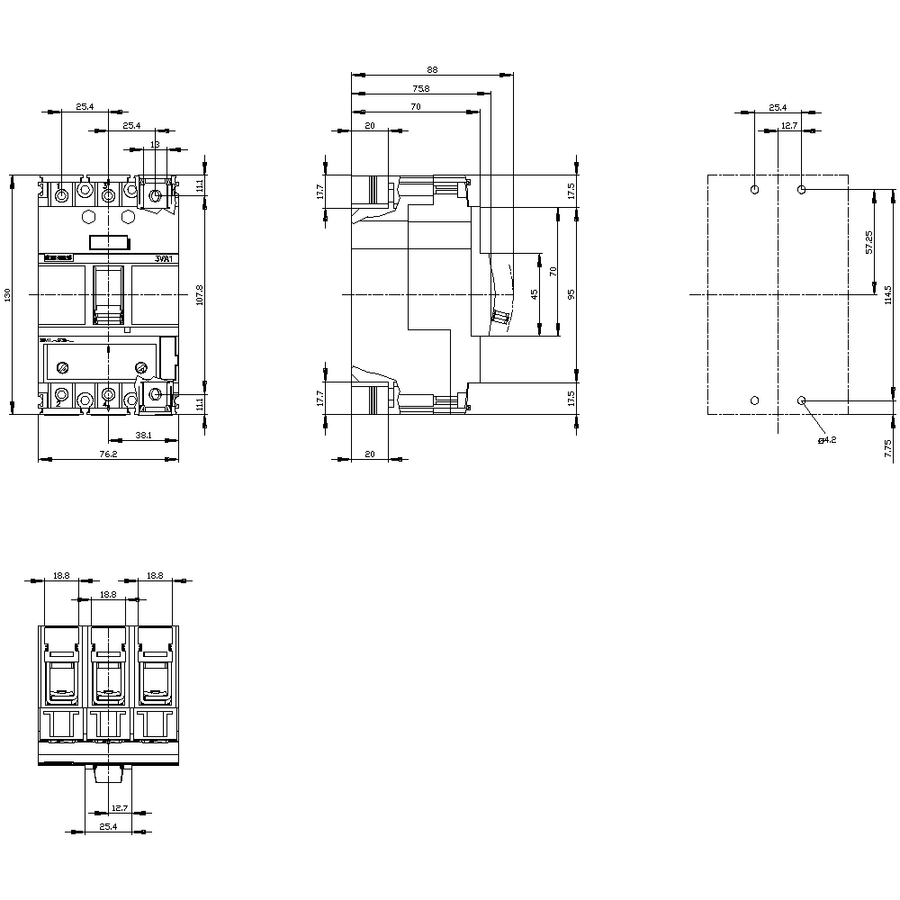

3VA1110-5EF36-0AA0 SIEMENS 3P TM240 70-100A 55KA KOMPAKT DEVRE KESİCİ
Sentron 3VA1 kompakt devre kesici, aşırı yük ve kısa devre durumlarında bağlantıyı güvenli şekilde keserek tesislerin etkin biçimde korunmasını sağlar.
IEC 160 çerçeve boyutundaki bu model, 3 kutupludur ve 415V’ta Icu=55kA anahtarlama kapasitesine sahiptir (M sınıfı).
TM240 termik-manyetik tetikleyiciyle donatılmıştır; anma akımı 100A, aşırı yük koruma aralığı Ir=70A...100A, kısa devre koruması ise Ii=5...10 x In değerindedir.
Klemensli bağlantı yapısı sayesinde güvenli ve kolay montaj imkânı sunar. 3VA serisi, kompakt yapısıyla yerden tasarruf sağlarken, esneklik ve modüler çeşitlilik açısından sektörde yeni standartlar belirler.
Marka Siemens Tedarikçi No 3VA1110-5EF36-0AA0 Açıklama Circuit breaker 3VA1 IEC frame 160 breaking capacity class M Icu=55kA @ 415 V 3-pole, line protection TM240, ATAM, In=100A overload protection ir=70A ...100A short circuit protection iI=5...10 x In cable connection GTIN 4042948820629 Ağırlık 1.025 Derinlik 0.116 En 0.092 Uzunluk 0.15 UPC 804766430183 Emtia Kodu (GTİP) 85362090 LKZ_FDB/ Katalog Kodu LV10.1 Ürün Grubu 5375 Group Code P360 Ürün Sınıfı B: return restricted, please contact your Siemens partner/contact Sınıflandırmalar Versiyon Sınıflandırma eClass 12 27-37-04-09 eClass 14 27-37-04-09 eClass 6 27-37-04-09 eClass 7.1 27-37-04-09 eClass 8 27-37-04-09 eClass 9 27-37-04-09 eClass 9.1 27-37-04-09 ETIM 7 EC000228 ETIM 8 EC000228 ETIM 9 EC000228 IDEA 4 4850 UNSPSC 15 39-12-16-01 ürün marka adı SENTRON ürün tanımı Kompakt devre kesici ürün modeli Tesis koruması aşιrι akım tetikelyici modeli TM240 aşιrι akım devindiricisinin koruma fonksiyonu LI kutup sayısı 3 Genel teknik veriler izolasyon gerilimi / anma değeri 800 V işletim gerilimi / DC'de / anma değeri 500 V işletim gerilimi / AC'de / anma değeri 690 V güç kaybı [W] / maksimum 25 W mekanik kullanım süresi (işletim çevrimleri) / tipik 20 000 elektrikli işletim süresi (işletim çevrimleri) / AC-1'de / 380/415 V'ta 9 000 elektrikli işletim süresi (işletim çevrimleri) / AC-1'de / 690 V'ta 6 300 ürün özelliği / nötr iletken için / sonradan eklenebilir / kısa devre ve aşırı yük koruması Hayir toprak hattı denetimi modeli Yok ürün fonksiyonu ● iletişim fonksiyonu Hayir ● diğer ölçüm fonksiyonları Hayir MB başına net ağırlık 982 g Elektrik işletim akımı ● 40 °C'de 100 A ● 45 °C'de 100 A ● 50 °C'de 100 A ● 55 ℃'de 98 A ● 60 °C'de 96 A ● 65 °C'de 94 A ● 70 °C'de 91 A Anahtarlama kapasitesi IEC 60947 devre kesicinin anahtarlama kapasitesi sınıfı M sınır kısa devre akımı kesme kapasitesi (Icu) ● 240 V'ta 85 kA ● 415 V'ta 55 kA ● 440 V'ta 36 kA ● 500 V'ta 10 kA ● 690 V'ta 10 kA işletim kısa devre akımı kesme kapasitesi (Ics) ● 240 V'ta 85 kA ● 415 V'ta 55 kA ● 440 V'ta 36 kA ● 500 V'ta 5 kA ● 690 V'ta 5 kA kısa devre akımı açma kapasitesi (Icm) ● 240 V'ta 187 kA ● 415 V'ta 121 kA ● 440 V'ta 75,6 kA ● 500 V'ta 17 kA ● 690 V'ta 17 kA kısa devreye karşı koruma modeli DC şebekelerindeki anahtarlama kapasitesi değerleri için bkz. 3VA kompakt devre kesici cihaz kitabı; link, son bölümdeki Servis ve Destek altında bulunabilir Ayarlanabilir parametreler ürün özelliği / L tetiklemede / açılabilir/kapatılabilir Hayir ayar akımının (lr) ayarlanabilir tepki değeri / L tetikleyici / I2t karakteristik eğrisinde ● minimum 70 A ● maksimum 100 A gecikme süresinin (tr) ayarlanabilir tepki değeri / L tetiklemede / I2t karakteristik eğrisinde ● minimum 1 s ● maksimum 1 s ayarlama akımının (li) ayarlanabilir tepki değeri / I tetiklemede ● minimum 500 A ● maksimum 1 000 A ayarlanabilir ayar akımı (InN) / N tetiklemede ● minimum 0 A ● maksimum 0 A ürün fonksiyonu / topraklama koruması Hayir Mekanik Tasarım ürün bileşeni ● alçak gerilim tetikleyicisi Hayir ● gerilim tetikleyicisi Hayir ● alarm anahtarı Hayir yükseklik [inç] 5,12 in yükseklik 130 mm genişlik [inç] 3 in bağlanabilir iletken kesiti türü / yuvarlak iletken terminali / çok telli 1 x (1,5 - 70 mm²) genişlik 76,2 mm derinlik [inç] 2,76 in derinlik 70 mm Bağlantılar elektrik bağlantısı düzeni / ana devre için önden bağlantılı elektrik bağlantısı modeli / ana devre için çift taraflı klemensli vida bağlantısı yüzey modeli / bağlantıların / şalterin alt kısmında (N, 1, 3, 5) Gümüş yüzey modeli / bağlantıların / şalterin alt tarafında (N, 2, 4, 6) Teneke Yardımcı devre CO kontak sayısı / yardımcı kontaklar için 0 Aksesuarlar ürün ilavesi / opsiyonel / motor tahriki Evet Çevresel koşullar IP koruma türü / ön tarafta IP40 ortam sıcaklığı ● işletim sırasında / minimum -25 °C ● işletim sırasında / maksimum 70 °C ● depolama sırasında / minimum -40 °C ● depolama sırasında / maksimum 80 °C Environmental footprint çevresel ürün açıklaması(EPD) Evet küresel ısınma potansiyeli [CO2 eq] / toplam 190 kg küresel ısınma potansiyeli [CO2 eq] / üretim esnasında 4,67 kg küresel ısınma potansiyeli [CO2 eq] / işletim sırasında 186 kg küresel ısınma potansiyeli [CO2 eq] / kullanım ömrü uyarınca -0,826 kg referans işareti / IEC 81346-2:2009 uyarınca Q
