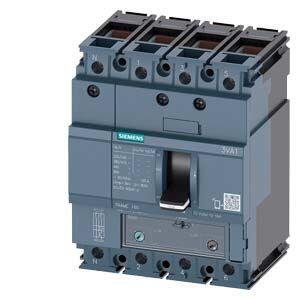

3VA1112-4EF46-0AA0 SIEMENS 36KA 125A 4P KOMPAKT ŞALTER
Siemens’in SENTRON 3VA1 serisine ait 3VA1112-4EF46-0AA0 kompakt şalter, dört kutuplu yapısı ve 125 A nominal akımı ile orta ve ağır yük devreleri için ideal koruma sunar.
TM240 termik-manyetik açma ünitesi sayesinde hem aşırı yük hem de kısa devre koşulları etkili şekilde yönetilir; aşırı yük koruması 88-125 A aralığında ayarlanabilir.
Bu şalter, kısa devre kesme kapasitesi (Icu) açısından 415 V AC’de 36 kA gibi yüksek bir performans değeri gösterir, 240 V AC’de bu değer 55 kA seviyesine kadar çıkar.
Cihaz, IEC çerçevesinde “Frame 160” sınıfında yer alır; izolasyon voltajı 800 V, DC’de çalışma uygunluğu 600 V’a kadar uzanır.
Elektriksel ve mekanik dayanıklılığı yüksektir; AC-1 koşullarında 380/415 V’da yaklaşık
9.000 elektriksel çevrim, 690 V’da ~6.300 çevrim; mekanik işletim ömrü ise yaklaşık 20.000 açma/kapatma çevrimidir.
Termik sıcaklık yükselmeleri altında nominal akım 125 A iken sıcaklık arttıkça akım taşıma kapasitesi kısmen düşer.
Bağlantı terminalleri, 1,5 mm² ile 70 mm² arasındaki yuvarlak veya çok telli iletkenleri kabul eder; bağlantı önden yapılır.
Ürünün ön yüzünde IP40 koruma sınıfı bulunur; cihaz –25 °C ila +70 °C ortam sıcaklıkları arasında çalışabilir, depolama koşulları ise –40 °C ila +80 °C arasındadır.

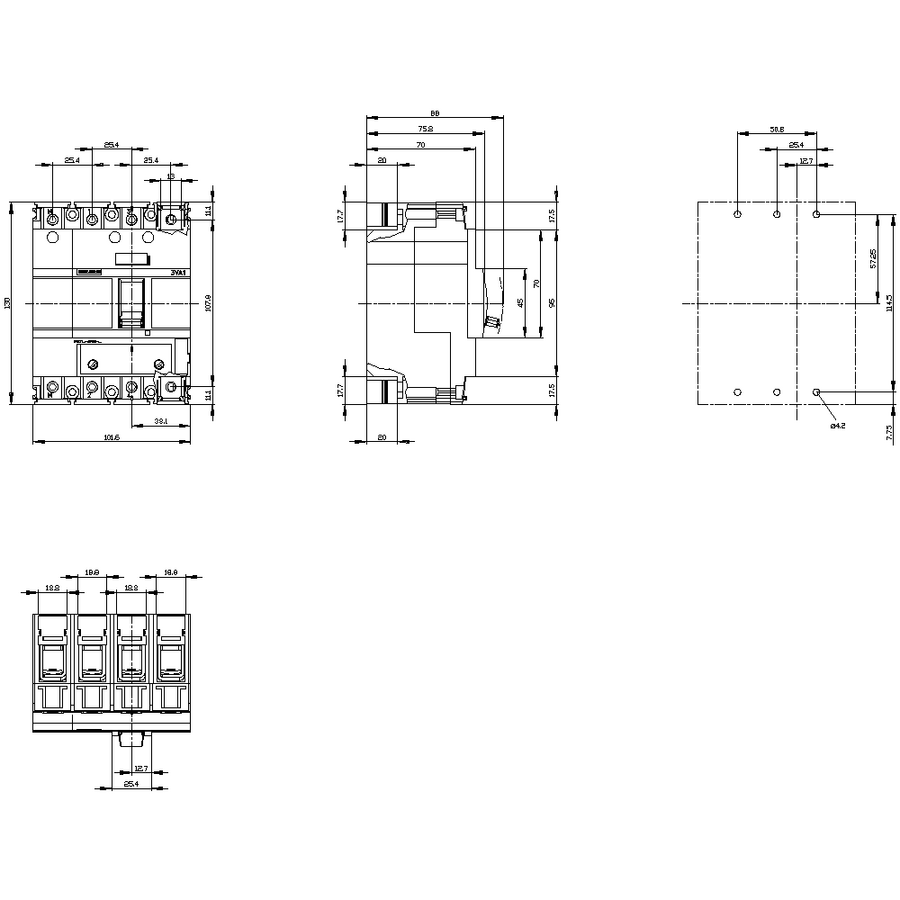

Net ağırlığı yaklaşık 1,347 kg olup kompakt boyutları pano içinde yer avantajı sağlar.
Marka Siemens Tedarikçi No 3VA1112-4EF46-0AA0 Açıklama Circuit breaker 3VA1 IEC frame 160 breaking capacity class S Icu=36kA @ 415 V 4-pole, line protection TM240, ATAM, In=125A overload protection ir=87,5A ...125A short circuit protection iI=5...10 x In neutral unprotected cable connection GTIN 4042948821091 Ağırlık 1.347 Derinlik 0.116 En 0.119 Uzunluk 0.15 UPC 804766429385 Emtia Kodu (GTİP) 85362090 LKZ_FDB/ Katalog Kodu LV10.1 Ürün Grubu 5375 Group Code P360 Ürün Sınıfı C: products manufactured / produced to order, which cannot be reused or re-utilised or be returned against credit. Sınıflandırmalar Versiyon Sınıflandırma eClass 12 27-37-04-09 eClass 14 27-37-04-09 eClass 6 27-37-04-09 eClass 7.1 27-37-04-09 eClass 8 27-37-04-09 eClass 9 27-37-04-09 eClass 9.1 27-37-04-09 ETIM 7 EC000228 ETIM 8 EC000228 ETIM 9 EC000228 IDEA 4 4850 UNSPSC 15 39-12-16-01 ürün marka adı SENTRON ürün tanımı Kompakt devre kesici ürün modeli Tesis koruması aşιrι akım tetikelyici modeli TM240 aşιrι akım devindiricisinin koruma fonksiyonu LI kutup sayısı 4 Genel teknik veriler izolasyon gerilimi / anma değeri 800 V işletim gerilimi / DC'de / anma değeri 600 V işletim gerilimi / AC'de / anma değeri 690 V güç kaybı [W] / maksimum 28,1 W mekanik kullanım süresi (işletim çevrimleri) / tipik 20 000 elektrikli işletim süresi (işletim çevrimleri) / AC-1'de / 380/415 V'ta 9 000 elektrikli işletim süresi (işletim çevrimleri) / AC-1'de / 690 V'ta 6 300 ürün özelliği / nötr iletken için / sonradan eklenebilir / kısa devre ve aşırı yük koruması Hayir toprak hattı denetimi modeli Yok ürün fonksiyonu ● iletişim fonksiyonu Hayir ● diğer ölçüm fonksiyonları Hayir MB başına net ağırlık 1,347 kg Elektrik işletim akımı ● 40 °C'de 125 A ● 45 °C'de 125 A ● 50 °C'de 125 A ● 55 ℃'de 122 A ● 60 °C'de 120 A ● 65 °C'de 117 A ● 70 °C'de 114 A Anahtarlama kapasitesi IEC 60947 devre kesicinin anahtarlama kapasitesi sınıfı S sınır kısa devre akımı kesme kapasitesi (Icu) ● 240 V'ta 55 kA ● 415 V'ta 36 kA ● 440 V'ta 25 kA ● 500 V'ta 7 kA ● 690 V'ta 7 kA işletim kısa devre akımı kesme kapasitesi (Ics) ● 240 V'ta 55 kA ● 415 V'ta 36 kA ● 440 V'ta 25 kA ● 500 V'ta 5 kA ● 690 V'ta 5 kA kısa devre akımı açma kapasitesi (Icm) ● 240 V'ta 121 kA ● 415 V'ta 75,6 kA ● 440 V'ta 52,5 kA ● 500 V'ta 11,9 kA ● 690 V'ta 11,9 kA kısa devreye karşı koruma modeli DC şebekelerindeki anahtarlama kapasitesi değerleri için bkz. 3VA kompakt devre kesici cihaz kitabı; link, son bölümdeki Servis ve Destek altında bulunabilir Ayarlanabilir parametreler ürün özelliği / L tetiklemede / açılabilir/kapatılabilir Hayir ayar akımının (lr) ayarlanabilir tepki değeri / L tetikleyici / I2t karakteristik eğrisinde ● minimum 87 A ● maksimum 125 A gecikme süresinin (tr) ayarlanabilir tepki değeri / L tetiklemede / I2t karakteristik eğrisinde ● minimum 1 s ● maksimum 1 s ayarlama akımının (li) ayarlanabilir tepki değeri / I tetiklemede ● minimum 625 A ● maksimum 1 250 A ayarlanabilir ayar akımı (InN) / N tetiklemede ● minimum 0 A ● maksimum 0 A N iletken sigortası modeli yok ürün fonksiyonu / topraklama koruması Hayir Mekanik Tasarım ürün bileşeni ● alçak gerilim tetikleyicisi Hayir ● gerilim tetikleyicisi Hayir ● alarm anahtarı Hayir yükseklik [inç] 5,12 in yükseklik 130 mm genişlik [inç] 4 in bağlanabilir iletken kesiti türü / yuvarlak iletken terminali / çok telli 1 x (1,5 - 70 mm²) genişlik 101,6 mm derinlik [inç] 2,76 in derinlik 70 mm Bağlantılar elektrik bağlantısı düzeni / ana devre için önden bağlantılı elektrik bağlantısı modeli / ana devre için çift taraflı klemensli vida bağlantısı yüzey modeli / bağlantıların / şalterin alt kısmında (N, 1, 3, 5) Gümüş yüzey modeli / bağlantıların / şalterin alt tarafında (N, 2, 4, 6) Teneke Yardımcı devre CO kontak sayısı / yardımcı kontaklar için 0 Aksesuarlar ürün ilavesi / opsiyonel / motor tahriki Evet Çevresel koşullar IP koruma türü / ön tarafta IP40 ortam sıcaklığı ● işletim sırasında / minimum -25 °C ● işletim sırasında / maksimum 70 °C ● depolama sırasında / minimum -40 °C ● depolama sırasında / maksimum 80 °C Environmental footprint çevresel ürün açıklaması(EPD) Evet küresel ısınma potansiyeli [CO2 eq] / toplam 190 kg küresel ısınma potansiyeli [CO2 eq] / üretim esnasında 4,67 kg küresel ısınma potansiyeli [CO2 eq] / işletim sırasında 186 kg küresel ısınma potansiyeli [CO2 eq] / kullanım ömrü uyarınca -0,826 kg referans işareti / IEC 81346-2:2009 uyarınca Q
