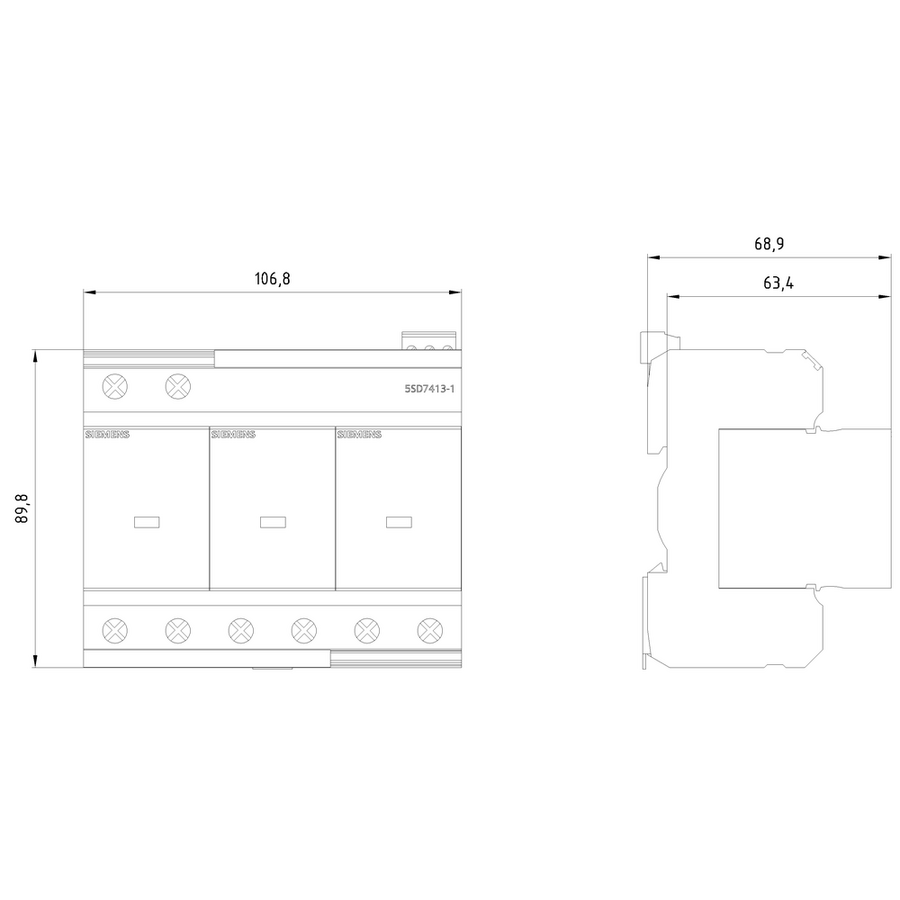

SIEMENS 5SD7413-1 AŞIRI GERİLİM KORUYUCU TİP 1 (B SINIFI) 3+0 TN-C YILDIRIMA KARŞI KORUYUCU PARAFUDR
Siemens’in Sentron serisi yıldırım ve aşırı gerilim koruma cihazları, Tip 1 (Talep Sınıfı B) kategorisinde, Uc 350V değerinde, 3 kutuplu ve 3+0 devre yapısına sahip, TNC sistemleri için tasarlanmış geçmeli koruyucu modüller ve uzaktan gösterge özellikleriyle donatılır.
Bu cihazlar, elektrik tesisatlarında atmosferik olaylar veya anahtarlama işlemleri sonucu ortaya çıkan yıldırım düşmesi ya da aşırı gerilimlere karşı etkili bir koruma sağlar.
Kolay montaj ve bağlantı teknikleri ile bütünleşik tasarım, cihaz ailesinin karakteristik özellikleri arasında yer alır.
Siemens, altyapı ya da endüstriyel gereksinimler fark etmeksizin her uygulama alanına uygun çözümler sunar.
Bu cihazlar, yıldırım ve aşırı gerilime karşı etkin tesis ve yatırım koruması, Tip 1’den Tip 3’e kadar her senaryoya uygun koruma seçenekleri, uzaktan bildirim kontağı sayesinde harici durum göstergesi desteği, standart kavrama ve dokunma koruması ile güvenli montaj imkânı, el aleti gerektirmeden başlık rayının sökülebilmesi, net şekilde görünen hata göstergesi, cihaz üzerinde yer alan Datamatrix kodu ile hızlı bilgi erişimi ve Siemens’e özgü ileri güvenlik teknolojisi gibi özelliklerle öne çıkar.
Marka Siemens Tedarikçi No 5SD7413-1 Açıklama Lightning arresters, type 1 Requirement class B, UC 350V Pluggable protective modules 3-pole, 3+0 circuit for TNC systems with remote display GTIN 4001869340234 Ağırlık 1.383 Derinlik 0.088 En 0.097 Uzunluk 0.114 Emtia Kodu (GTİP) 85363090 LKZ_FDB/ Katalog Kodu LV10.1 Ürün Grubu 5524 Group Code P310 Sınıflandırmalar Versiyon Sınıflandırma eClass 12 27-17-90-90 eClass 14 27-17-90-90 eClass 9.1 27-13-08-05 ETIM 7 EC000941 ETIM 8 EC000941 ETIM 9 EC000941 norm IEC 61643-11: 2011, EN 61643-11: 2012 ürün tanımı Aşırı gerilim koruma cihazı SPD sınıflandırması EN 61643-11 uyarınca ● kontrol sınıfı I tip 1 Evet ● test sınıfı II tip 2 Evet ● kontrol sınıfı III tip 3 Hayir SPD giriş sayısı 1 ürün modeli Yıldırım akım koruyucu kutup modeli 3 koruma yollarını tanımlama L-PEN aksesuar 3 x 5SD7418-1 sabitleme türü montaj ray TH35 malzeme muhafaza PBT aşırı gerilim yönlendirici ebadı 6 yatay aralık kirlilik derecesi 2 aşırı gerilim kategorisi IEC 61010-1 uyarınca III IP koruma türü tüm terminallerin bağlanması durumunda IP20 şok hızlanma 25 gn titreşim hızlanması 5 Hz ... 500 Hz'de 2,5 saat ile sınırlanmış aks başına 5 gn bağıl nem işletim sırasında 5 ... 95 % kurulum yüksekliği NN üzerinde yükseklikte maksimum 2 000 m genişlik 106,8 mm yükseklik 94,8 mm derinlik 71,1 mm net ağırlık 1 222 g dağıtım sistemi türü TN-C işletim gerilimi ● AC'de 230 V değer aralığı işletim frekansı 50 / 60 Hz daimi işletme gerilimi ● AC'de maksimum 350 V deşarj akımı (8/20) µs'de 25 kA deşarj akımı 1 fazda (8/20) µs'de maksimum 50 kA ani darbe akımı toplam (10/350) µs'de 75 kA yıldırım akımı tepe değeri (10/350) µs'de 25 kA yıldırım yükü (10/350) µs'de 12,5 A·s yıldırıma özgü enerji (10/350) µs'de 160 kJ/? takip akım söndürme kapasitesi 50 kA kısa devre direnci (SCCR) 264 V'ta 50 kA koruma seviyesi 1,5 kV ● maksimum 1,5 kV kalan gerilim ● deşarj akımında nominal değer maksimum 1,5 kV şok gerilimi yanıt değeri 6 kV'da (1,2/50) µs'de 1,5 kV yanıt süresi 100 ns ayarlanabilir tepki faktör tetikleme akımının 1,6 sigorta modeli V bağlantısında 125 A AC (gG) sigorta modeli T bağlantısında 315 A AC (gG) elektrik bağlantısı modeli Vida klemensi izolasyon sıyırma uzunluğu 18 mm sıkma torku 4,3 ... 4,7 N·m bağlanabilir iletken kesiti ● ince telli iletkenlerde 2,5 ... 25 mm² ● sabit iletkenlerde 2,5 ... 35 mm² ● ince telli 2,5 ... 25 mm² AWG numarası kodlanmış bağlanabilir iletken kesiti 13 ... 2 yiv modeli bağlantı vidası M5 sinyal modeli optik, uzaktan kumanda kontağı ürün bileşeni uzaktan bildirim kontağı Evet anahtarlama fonksiyonu uzaktan bildirim kontaklarının PDT Kontak işletim gerilimi uzaktan bildirim kontaklarının AC'de 12 ... 250 V işletim akımı uzaktan bildirim kontaklarının AC'de 10 mA ... 1 A uzaktan bildirim kontağı bağlantı tipi M2 bağlanabilir iletken kesiti uzaktan kumanda kontağı sabit iletkenlerde 0,14 ... 1,5 mm² bağlanabilir iletken kesiti uzaktan kumanda kontağı ince telli iletkenlerde 0,14 ... 1,5 mm² AWG numarası kodlanmış bağlanabilir iletken kesiti uzaktan kumanda kontağı 28 ... 15 sıkma torku uzaktan kumanda kontağı 0,25 N·m izolasyon sıyırma uzunluğu hat uzaktan kumanda kontağı 7 mm aşırı gerilim koruma cihazının tipi (SPD) UL uyarınca 4CA dağıtım sistemi türü UL uyarınca 3D dağıtım sistemi türü TN-C koruma yollarını tanımlama UL uyarınca L-L, L-G TOV tutumu ● TOV test geriliminde 415 V AC (5 s / withestand mode) / 457 V AC (120 min withstand mode) ölçülen sınırlama gerilimi (MLV) ● L ve L arasında 2,45 kV ● L ve şasi arasında 1,35 kV maksimum daimi işletme gerilimi (MCOV) ● L ve L arasında 528 V ● L ve şasi arasında 264 V deşarj akımı ● L ve şasi arasında UL uyarınca nominal değer 20 kA ● L ve L arasında UL uyarınca nominal değer 20 kA AWG numarası kodlanmış bağlanabilir iletken kesiti ● UL uyarınca 12 ... 2 ● uzaktan kumanda kontağı UL uyarınca 30 ... 14 işletim gerilimi uzaktan bildirim kontaklarının UL uyarınca 125 V işletim akımı uzaktan bildirim kontaklarının AC'de UL uyarınca 1 A ortam sıcaklığı ● işletim sırasında -40 ... +80 °C ● depolama sırasında -40 ... +80 °C NN üzerinde kurulum yüksekliği UL uyarınca 6 562 ft brüt ağırlık [lb] UL uyarınca 2,88 lb(av) net ağırlık [lb] UL uyarınca 2,44 lb(av) UL 94 uyarınca yanma sınıfı V0 normlar UL uyarınca UL 1449 Edition 4 norm IEC 61643-11: 2011, EN 61643-11: 2012 ürün tanımı Aşırı gerilim koruma cihazı SPD sınıflandırması EN 61643-11 uyarınca ● kontrol sınıfı I tip 1 Evet ● test sınıfı II tip 2 Evet ● kontrol sınıfı III tip 3 Hayir SPD giriş sayısı 1 ürün modeli Yıldırım akım koruyucu kutup modeli 3 koruma yollarını tanımlama L-PEN aksesuar 3 x 5SD7418-1 sabitleme türü montaj ray TH35 malzeme muhafaza PBT aşırı gerilim yönlendirici ebadı 6 yatay aralık kirlilik derecesi 2 aşırı gerilim kategorisi IEC 61010-1 uyarınca III IP koruma türü tüm terminallerin bağlanması durumunda IP20 şok hızlanma 25 gn titreşim hızlanması 5 Hz ... 500 Hz'de 2,5 saat ile sınırlanmış aks başına 5 gn bağıl nem işletim sırasında 5 ... 95 % kurulum yüksekliği NN üzerinde yükseklikte maksimum 2 000 m genişlik 106,8 mm yükseklik 94,8 mm derinlik 71,1 mm net ağırlık 1 222 g dağıtım sistemi türü TN-C işletim gerilimi ● AC'de 230 V değer aralığı işletim frekansı 50 / 60 Hz daimi işletme gerilimi ● AC'de maksimum 350 V deşarj akımı (8/20) µs'de 25 kA deşarj akımı 1 fazda (8/20) µs'de maksimum 50 kA ani darbe akımı toplam (10/350) µs'de 75 kA yıldırım akımı tepe değeri (10/350) µs'de 25 kA yıldırım yükü (10/350) µs'de 12,5 A·s yıldırıma özgü enerji (10/350) µs'de 160 kJ/? takip akım söndürme kapasitesi 50 kA kısa devre direnci (SCCR) 264 V'ta 50 kA koruma seviyesi 1,5 kV ● maksimum 1,5 kV kalan gerilim ● deşarj akımında nominal değer maksimum 1,5 kV şok gerilimi yanıt değeri 6 kV'da (1,2/50) µs'de 1,5 kV yanıt süresi 100 ns ayarlanabilir tepki faktör tetikleme akımının 1,6 sigorta modeli V bağlantısında 125 A AC (gG) sigorta modeli T bağlantısında 315 A AC (gG) elektrik bağlantısı modeli Vida klemensi izolasyon sıyırma uzunluğu 18 mm sıkma torku 4,3 ... 4,7 N·m bağlanabilir iletken kesiti ● ince telli iletkenlerde 2,5 ... 25 mm² ● sabit iletkenlerde 2,5 ... 35 mm² ● ince telli 2,5 ... 25 mm² AWG numarası kodlanmış bağlanabilir iletken kesiti 13 ... 2 yiv modeli bağlantı vidası M5 sinyal modeli optik, uzaktan kumanda kontağı ürün bileşeni uzaktan bildirim kontağı Evet anahtarlama fonksiyonu uzaktan bildirim kontaklarının PDT Kontak işletim gerilimi uzaktan bildirim kontaklarının AC'de 12 ... 250 V işletim akımı uzaktan bildirim kontaklarının AC'de 10 mA ... 1 A uzaktan bildirim kontağı bağlantı tipi M2 bağlanabilir iletken kesiti uzaktan kumanda kontağı sabit iletkenlerde 0,14 ... 1,5 mm² bağlanabilir iletken kesiti uzaktan kumanda kontağı ince telli iletkenlerde 0,14 ... 1,5 mm² AWG numarası kodlanmış bağlanabilir iletken kesiti uzaktan kumanda kontağı 28 ... 15 sıkma torku uzaktan kumanda kontağı 0,25 N·m izolasyon sıyırma uzunluğu hat uzaktan kumanda kontağı 7 mm aşırı gerilim koruma cihazının tipi (SPD) UL uyarınca 4CA dağıtım sistemi türü UL uyarınca 3D dağıtım sistemi türü TN-C koruma yollarını tanımlama UL uyarınca L-L, L-G TOV tutumu ● TOV test geriliminde 415 V AC (5 s / withestand mode) / 457 V AC (120 min withstand mode) ölçülen sınırlama gerilimi (MLV) ● L ve L arasında 2,45 kV ● L ve şasi arasında 1,35 kV maksimum daimi işletme gerilimi (MCOV) ● L ve L arasında 528 V ● L ve şasi arasında 264 V deşarj akımı ● L ve şasi arasında UL uyarınca nominal değer 20 kA ● L ve L arasında UL uyarınca nominal değer 20 kA AWG numarası kodlanmış bağlanabilir iletken kesiti ● UL uyarınca 12 ... 2 ● uzaktan kumanda kontağı UL uyarınca 30 ... 14 işletim gerilimi uzaktan bildirim kontaklarının UL uyarınca 125 V işletim akımı uzaktan bildirim kontaklarının AC'de UL uyarınca 1 A ortam sıcaklığı ● işletim sırasında -40 ... +80 °C ● depolama sırasında -40 ... +80 °C NN üzerinde kurulum yüksekliği UL uyarınca 6 562 ft brüt ağırlık [lb] UL uyarınca 2,88 lb(av) net ağırlık [lb] UL uyarınca 2,44 lb(av) UL 94 uyarınca yanma sınıfı V0 normlar UL uyarınca UL 1449 Edition 4
