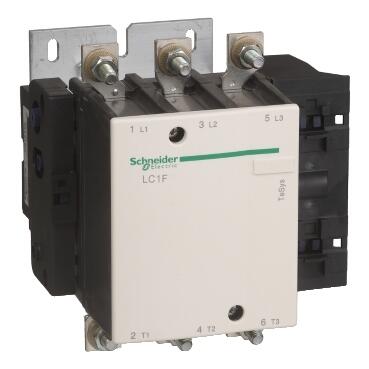

SCHNEIDER ELECTRIC LC1F225Q7 TESYS F KONTAKTÖR 3P (3 NA) AC3 <= 440 V 225 A BOBİN 380 V AC 3389110460117
Ürün Kodu : SCH-TM-LC1F225Q7
%58
İskonto
10.942,00 TL + KDV
4.595,64 TL + KDV
Kdv Dahil Fiyat : 5.514,77
KDV Dahildir.
TÜKENDİ
Stoklara girince haber ver
Kampanya
- Ürün Özellikleri
- Ödeme Seçenekleri
- İade ve Teslimat
- Yorumlar (0)
-
Seri TeSys Ürün serisi TeSys F Ürün Ya da Bileşen Tipi Kontaktör Ürün Grubu LC1F kontaktör uygulaması Motor kontrol
Direnç yükükullanım kategorisi AC-1
AC-3
AC-4Kutup Tanımı 3P [Ue] nominal çalışma voltajı <= 460 V DC
<= 690 V AC 50/60 Hzkontrol devresi gerilimi 380 V AC 40...400 Hz [Ie] nominal çalışma akımı 315 A (at <40 °C) at <= 440 V AC-1
225 A (at <55 °C) at <= 440 V AC-3[Uimp] nominal darbe dayanım voltajı 8 kV [Ith] klasik açık hava termik akımı 315 A (at 40 °C) nominal kesme kapasitesi 1800 A conforming to IEC 60947-4-1 [Icw] nominal kısa süreli dayanma akımı 1800 A 40 °C - 10 s
1000 A 40 °C - 30 s
850 A 40 °C - 1 min
560 A 40 °C - 3 min
440 A 40 °C - 10 minilgili sigorta değeri 315 A gG at <= 440 V
250 A aM at <= 440 Vortalama empedans 0,32 mOhm - Ith 315 A 50 Hz [Ui] nominal yalıtım voltajı 1000 V 'e uygunIEC 60947-4-1
1500 V 'e uygunVDE 0110 grup Ckutup başına güç dağılımı 32 W AC-1
16 W AC-3aşırı gerilim kategorisi III power pole contact composition 3 NA motor gücü kW 110 kW at 380...400 V AC 50/60 Hz (AC-3)
110 kW at 415 V AC 50/60 Hz (AC-3)
110 kW at 440 V AC 50/60 Hz (AC-3)
129 kW at 500 V AC 50/60 Hz (AC-3)
129 kW at 660...690 V AC 50/60 Hz (AC-3)
63 kW at 220...230 V AC 50/60 Hz (AC-3)
40 kW at 400 V AC 50/60 Hz (AC-4)kontrol devresi gerilim limitleri Çalışma: 0,85...1,1 Uc 40...400 Hz 55 °C)
Düşme: 0.2...0.55 Uc 40...400 Hz 55 °C)mekanik dayanıklılık 10 Mcycles VA cinsinden kalkış gücü 1070 VA, 40...400 Hz 0,9 20 °C) VA cinsinden tutma güç tüketimi 9,9 VA, 40...400 Hz 0,9 20 °C) Maksimum çalışma hızı 2400 cyc/h -de <55 °C çalışma süresi 35 ms kapama (Uc'de)
130 ms açma (Uc'de)bağlantılar - terminaller Kontrol devresi: vida kelepçesi terminalleri 1 kablo(lar) 1…4 mm²esnek kablo uçsuz
Kontrol devresi: vida kelepçesi terminalleri 2 kablo(lar) 1…4 mm²esnek kablo uçsuz
Kontrol devresi: vida kelepçesi terminalleri 1 kablo(lar) 1…4 mm²esnek ile
Kontrol devresi: vida kelepçesi terminalleri 2 kablo(lar) 1…2,5 mm²esnek ile
Kontrol devresi: vida kelepçesi terminalleri 1 kablo(lar) 1…4 mm²katı kablo uçsuz
Kontrol devresi: vida kelepçesi terminalleri 2 kablo(lar) 1…4 mm²katı kablo uçsuz
Güç devresi: çubuk 2 kablo(lar) - busbar kesiti: 32 x 4 mm
Güç devresi: pabuç-halka terminalleri 1 kablo(lar) 185 mm²
Güç devresi: konnektör 1 kablo(lar) 185 mm²
Güç devresi: Civatalı bağlantısıkma torku Kontrol devresi: 1,2 N.m
Güç devresi: 35 N.mMontaj Desteği Plaka ısı dağılımı 8…9,8 W Standartlar IEC 60947-4-1
IEC 60947-1
EN 60947-1
EN 60947-4-1
JIS C8201-4-1Ürün Sertifikaları BV
UL
ABS
LROS (Lloyds register of shipping)
CCC
CB
RINA
DNV
RMRoS
UKCAuyumluluk kodu LC1F kontrol devresi tipi AC -de 40...400 Hz IP koruma derecesi IP20 ön yüz kaplar ile 'e uygunIEC 60529
IP20 ön yüz kaplar ile 'e uygunVDE 0106koruyucu bakım TH Nominal Çalışma Ortam Sıcaklığı -5…55 °C Depolama Ortam Koşulları -60…80 °C cihazın çevresindeki izin verilebilir ortam hava sıcaklığı -40…70 °C Yükseklik 197 mm Genişlik 168,5 mm Derinlik 181 mm çalışma yüksekliği 3000 m değer kaybı olmadan Ürün Ağırlığı 4,75 kg
