Siemens

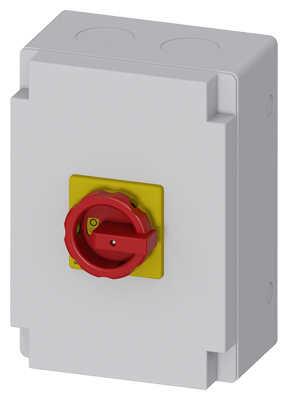

SIEMENS 100A 37KW 3LD2 KUTULU PAKO ŞALTER IP65 TAHRİK KOLU SARI/KIRMIZI 4011209524378

Ürün Kodu : SIE-3LD2766-0TB53
%62 İskonto
14.954,40 TL
5.682,67 TL
9.271,73 TL
KDV Dahildir.
TÜKENDİ Stoklara girince haber ver
Kampanya
  • Ürün Özellikleri
  • Ödeme Seçenekleri
  • İade ve Teslimat
  • Yorumlar (0)

  • SIEMENS SENTRON 3LD 3LD2766‑0TB53 3 KUTUPLU EMERGENCY‑STOP TAHRİK KOLU 100 A 37 kW 400 V 23 A

    Sentron 3Ld serisi; 3 kutuplu yük ayırıcı ve acil durdurma şalteri olarak 100 A nominal akım (Iu) ve AC-23A sınıfında, 400 V’ta 37 kW’e kadar kesme kapasitesi sunar.

    Metrik vida bağlantılı izolasyon muhafazası, kırmızı/sarı döner kumanda kolu ve dört noktalı sabitleme tertibatı; ister ön panel, ister zemine montaj imkânı tanır.

    Modüler tasarım, N-PE barası veya 4 kutuplu konfigürasyonla yardımcı kontakların hızla eklenmesini sağlar; kilitlenebilir sürüş mekanizması ise 16–250 A arasında güvenli şebeke ayırımı yapar.

    IP65 koruma dereceli kapalı gövde; hem iç hem dış mekanlarda dayanıklıdır ve IEC, UL, CCC ile gemi yapımı sertifikasyonları sayesinde dünya genelinde kullanılabilir.

    Ön panel, montaj plakası, DIN ray veya pano içi uygulamalara yönelik çeşitli versiyonların yanı sıra, direkt ya da döner kapı tahrik donanımları ve doğru akım uygulamaları için 3Ld2 varyantlarıyla eksiksiz bir güvenlik çözümü sunar.

    MarkaSiemens
    Tedarikçi No3LD2766-0TB53
    AçıklamaSENTRON, Switch disconnector 3LD, emergency switching-off switch, 3- pole, Iu: 100 A, operating power / at AC-23 A 400 V: 37 kW, Molded plastic encapsulation for metric cable gland, rotary operating mechanism, red/yellow
    GTIN4011209524378
    Ağırlık1.894
    Derinlik0.19
    En0.22
    Uzunluk0.31
    Emtia Kodu (GTİP)85365080
    LKZ_FDB/ Katalog KoduLV10.1
    Ürün Grubu5887
    Group CodeP360
    Sınıflandırmalar

     VersiyonSınıflandırma
    eClass1227-37-14-03
    eClass1427-37-14-03
    eClass627-37-14-03
    eClass7.127-37-14-03
    eClass827-37-14-03
    eClass927-37-14-03
    eClass9.127-37-14-03
    ETIM7EC000216
    ETIM8EC000216
    ETIM9EC000216
    UNSPSC1539-12-22-33
    ürün marka adıSENTRON
    ürün tanımıyükleme kesicileri
    ürün modeliAcil Kapat Şalteri
    gösterge modeli elle işletim anahtarlama pozisyonu göstergesi için1 ON – 0 OFF
    anahtar modeliMetrik vida bağlantısı için yalıtım malzemesi kılıfı
    çalıştırma elemanı modelikısa döndürme kulpu
    renk çalıştırma elemanıkırmızı
    tutamak modeliTahrik mekanizması, kırmızı/sarı
    anahtar tahriki modeli motor tahrikiHayir
    Genel teknik veriler
    kutup sayısı3
    kutup sayısı notN + PE
    yük kesici ebadı4
    mekanik kullanım süresi (işletim çevrimleri) tipik100 000
    elektrikli işletim süresi (işletim çevrimleri)
    ● AC-23 A'da 690 V'ta6 000
    anahtarlama frekansı maksimum50 1/h
    kirlilik derecesi3
    Gerilim
    izolasyon gerilimi anma değeri690 V
    şok gerilim mukavemeti anma değeri6 kV
    işletim gerilimi
    ● AC'de anma değeri690 V
    işletim frekansı anma değeri
    ● minimum50 Hz
    ● maksimum60 Hz
    Koruma sınıfı
    IP koruma türüIP65
    NEMA koruma türü1, 4X, 12
    IP koruma türü ön taraftaIP65
    Dağıtma
    güç kaybı [W] akım anma değerinde AC'de sıcak işletim durumunda kutup başına7,5 W
    Ana devre
    işletim akımı
    ● AC-21'de 690 V'ta anma değeri100 A
    ● AC-21 A'da 240 V'ta anma değeri100 A
    ● AC-21 A'da 400 V'ta anma değeri100 A
    ● AC-21 A'da 440 V'ta anma değeri100 A
    ● AC-23 A'da 400 V'ta anma değeri70 A
    işletim kapasitesi
    ● AC-23 A'da 240 V'ta anma değeri18,5 kW
    ● AC-23 A'da 400 V'ta anma değeri37 kW
    ● AC-23 A'da 440 V'ta anma değeri37 kW
    ● AC-23 A'da 690 V'ta anma değeri30 kW
    ● AC-3'te 240 V'ta anma değeri18,5 kW
    ● AC-3'te 400 V'ta anma değeri30 kW
    ● AC-3'te 690 V'ta anma değeri22 kW
    Yardımcı devre
    CO kontak sayısı yardımcı kontaklar için0
    açıcı sayısı yardımcı kontaklar için0
    kapayıcı sayısı yardımcı kontaklar için0
    işletim gerilimi yardımcı kontaklar AC'de maksimum500 V
    daimi akım yardımcı kontak anma değeri10 A
    izolasyon gerilimi yardımcı anahtar anma değeri500 V
    Uygunluk
    kullanma uygunluğu ana anahtarEvet
    kullanma uygunluğu yük ayırma anahtarıEvet
    kullanma uygunluğu ACİL-KAPAT şalteriEvet
    kullanma uygunluğu emniyet anahtarıEvet
    kullanma uygunluğu bakım/onarım anahtarıEvet
    Ürün Detayı
    ürün özelliği KAPALI pozisyonunda sabitlenebilirEvet
    Aksesuarlar
    ürün ilavesi opsiyonel
    ● motor tahrikiHayir
    ● gerilim tetikleyicisiHayir
    bağlanabilir açıcı sayısı yardımcı kontaklar için takılabilir maksimum3
    bağlanabilir kapatıcı sayısı yardımcı kontaklar için takılabilir maksimum5
    bağlanabilir CO kontak sayısı yardımcı kontaklar için takılabilir maksimum0
    asma kilit sayısı maksimum3
    kilit baklası kalınlığı asma kilitlerin4 ... 8 mm
    Kısa devre
    koşullu kısa devre akımı şebeke tarafında sigortada
    ● 690 V'ta gG sigorta ile anma değeri50 kA
    geçiş akımı kapalı anahtarda
    ● 240 V'ta anahtar + gG sigorta kombinasyonunda maksimum10 kA
    ● 440 V'ta anahtar + gG sigorta kombinasyonunda maksimum10 kA
    ● 690 V'ta anahtar + gG sigorta kombinasyonunda maksimum izin verilen10 kA
    I2t değeri kapalı anahtarda
    ● 240 V'ta anahtar + gG sigorta kombinasyonunda maksimum64 kA2.s
    ● 440 V'ta anahtar + gG sigorta kombinasyonunda maksimum64 kA2.s
    ● 690 V'ta anahtar + gG sigorta kombinasyonunda maksimum64 kA2.s
    sigorta elemanı modeli
    ● ana devrenin kısa devreye karşı korunması için gereklisigorta gL/gG: 100 A
    ● yardımcı anahtar kısa devre koruması için gereklisigorta gL/gG: 10 A
    işletim akımı devreye alınmış sigorta anma değeri100 A
    uygun
    işletim akımı AC'de UL 508/UL 60947-4-1 uyarınca nominal değer100 A
    işletim gerilimi AC'de 50/60 Hz'de UL 508/UL 60947-4-1 uyarınca anma değeri600 V
    aktif güç [hp] AC'de 480 V'ta UL 508/UL 60947-4-1 uyarınca anma değeri60
    aktif güç [hp] AC'de 600 V'ta UL 508/UL 60947-4-1 uyarınca anma değeri75
    kısa süreli akım mukavemeti (SCCR) 600 V'ta UL 508/UL 60947-4-1 uyarınca10 kA
    daimi akım devreye alınmış sigorta UL uyarınca anma değeri200 A
    sigortanın tipi UL uyarıncaRK5
    Bağlantılar
    AWG numarası kodlanmış bağlanabilir iletken kesiti tek telli maksimum
    ●  1
    ●  12
    bağlanabilir iletken kesiti türü bakır kablo için
    ● tek telli1x (4...50 mm²)
    ● ince telli kablo uç işlemeli1x (4...35 mm²)
    ● çok telli1x (4...50 mm²)
    bağlanabilir iletken kesiti türü yardımcı kontaklar için
    ● tek telliyandan montajlı yardımcı şalter 2x (0,75 ... 2,5 mm²), 1x 4 mm²; ön taraftaki yardιmcι şalter 1x (0,75 ... 2,5 mm²)
    ● ince telli kablo uç işlemeliyandan montajlı yardımcı şalter 2x (0,75 ... 1,5 mm²), 1x 2,5 mm²; ön taraftaki yardιmcι şalter 1x 2,5 mm²
    ● çok telliyandan montajlı yardımcı şalter 2x (0,75 ... 2,5 mm²), 1x 4 mm²; ön taraftaki yardιmcι şalter 1x (0,75 ... 2,5 mm²)
    elektrik bağlantısı modeli
    ● ana devre içinçerçeve kıskaçlar
    ● yardımcı kontaklar içinbağlantı klemensleri

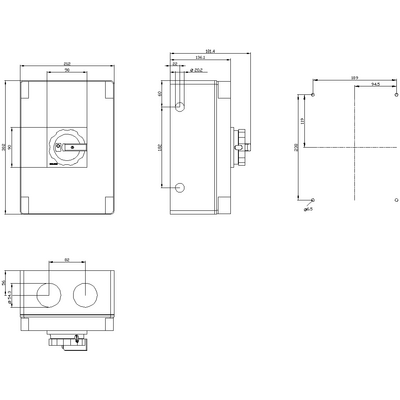

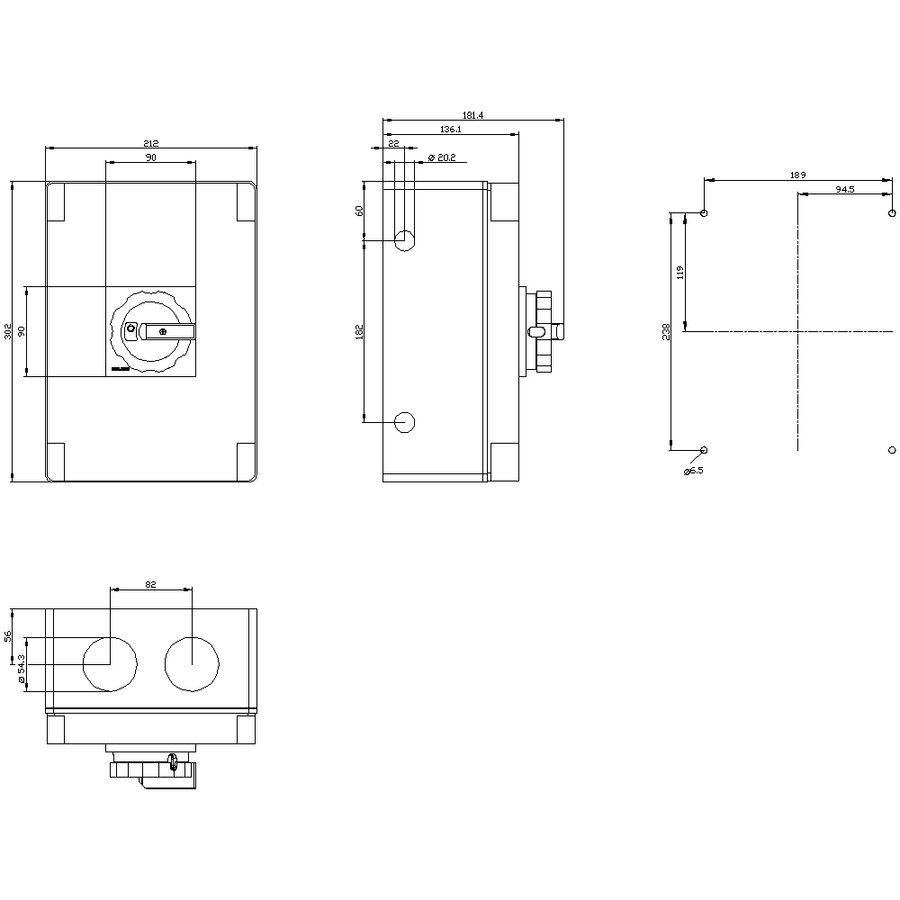

    Mekanik Tasarım
    yükseklik302 mm
    genişlik212 mm
    derinlik181 mm
    cihaz modelisabit monte
    sabitleme türüKomple cihaz mahfaza içinde
    sabitleme türü
    ● 4 delikli sabitlemeli ön montajHayir
    ● ortadan sabitlemeli ön montajEvet
    ● ray montajıHayir
    MB başına net ağırlık1,872 kg
    Çevresel koşullar
    ortam sıcaklığı işletim sırasında
    ● minimum-25 °C
    ● maksimum55 °C
    ortam sıcaklığı depolama sırasında
    ● minimum-25 °C
    ● maksimum55 °C
    Siemens Şalter , siemens şalt
