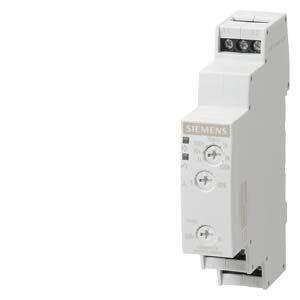

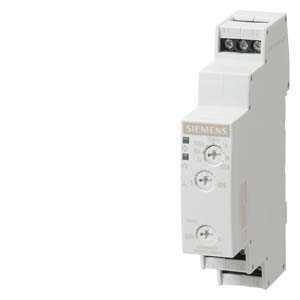

SIEMENS SIRIUS 7PV15 Yıldız Üçgen Rölesi

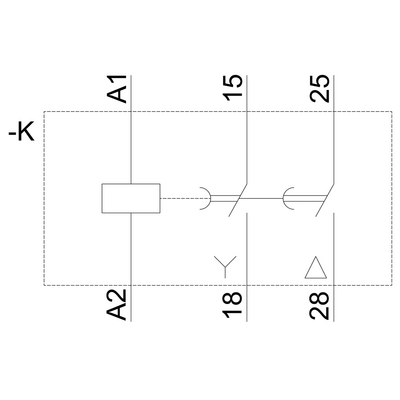

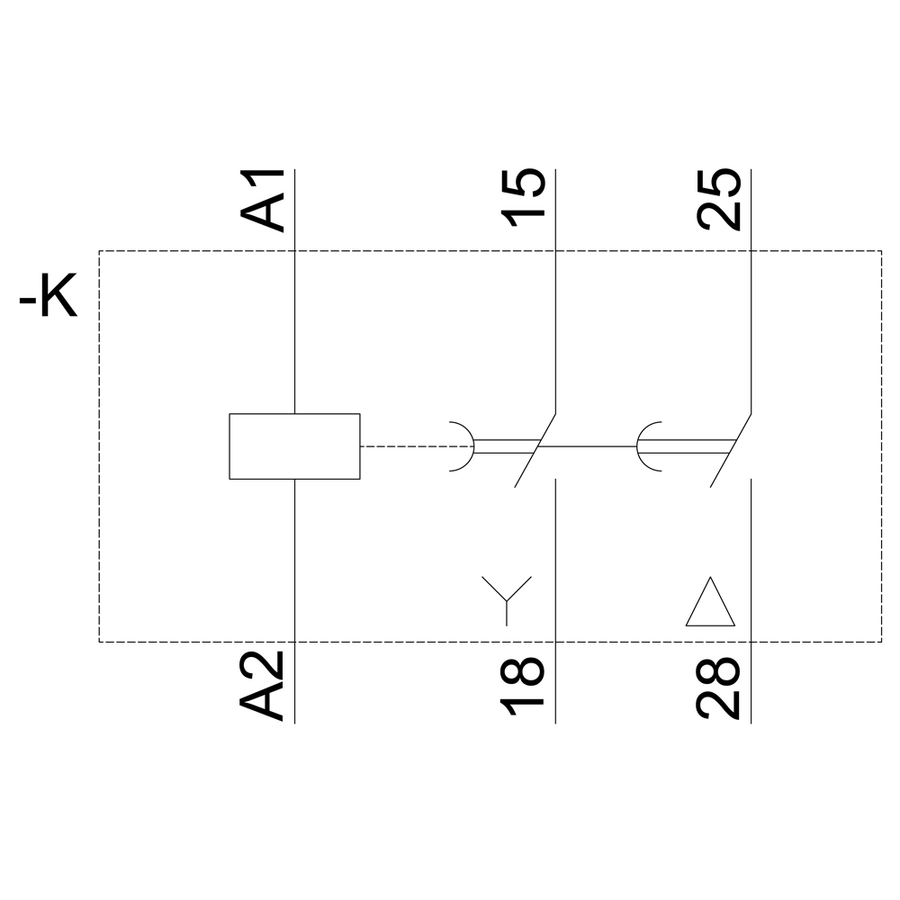

Siemens SIRIUS 7PV15 serisi zaman rölesi motorların yıldız-üçgen devrelerde çalıştırılması için tasarlanmıştır. 0,05…100 sn zaman aralığı . 2 (NO) kontak . AC/DC 12-240 V besleme gerilimi . Vida bağlantı klemensleri ile kolay montaj imkânı sunar.

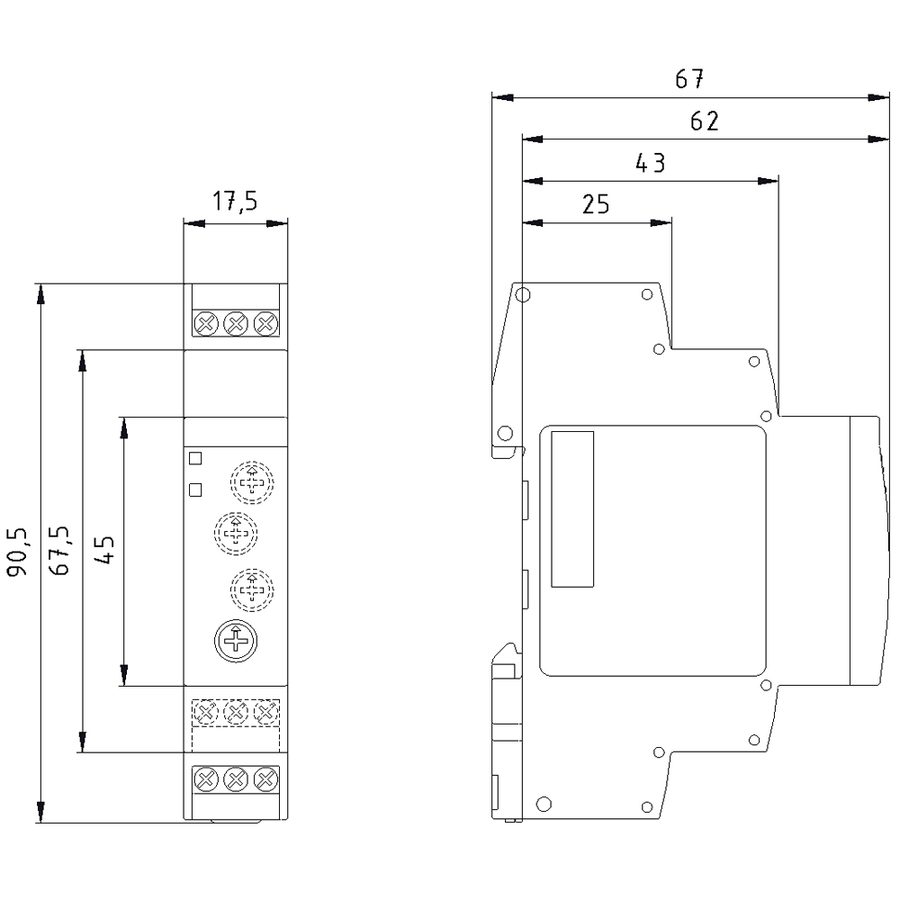

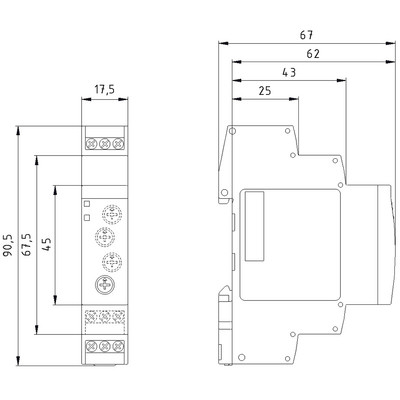

Marka Siemens Tedarikçi No SIE-7PV1578-1BW30 Açıklama Timing relay, electronic with star-delta (wye-delta) function 2 NO 7 time ranges 0.05 s...100 h 12-240 V AC/DC Screw terminal GTIN 4011209777316 Ağırlık 0.068 Derinlik 0.022 En 0.082 Uzunluk 0.093 ürün marka adı SIRIUS ürün tanımı zaman rölesi ürün modeli Yıldız-Üçgen fonksiyonu ürün tipi tanımı 7PV15 Genel teknik veriler ürün bileşeni yarı iletken çıkışı Hayir ürün ilavesi gerekli uzaktan kumanda Hayir ürün ilavesi opsiyonel uzaktan kumanda Hayir güç kaybı [W] maksimum 2 W izolasyon gerilimi IEC 60664 uyarınca aşırı gerilim kategorisi III için kirlilik derecesi 3’te anma değeri 300 V test gerilimi izolasyon kontrolü için 2,2 kV kirlilik derecesi 2 şok gerilim mukavemeti anma değeri 4 000 V test gerilimi darbe gerilimi testi için 4 800 V şok mukavemeti IEC 60068-2-27 uyarınca 11g / 15 ms titreşime dayanıklılık IEC 60068-2-6 uyarınca 10 ... 55 Hz: 0,35 mm mekanik kullanım süresi (işletim çevrimleri) tipik 10 000 000 elektrikli işletim süresi (işletim çevrimleri) AC-15'te 230 V'ta tipik 100 000 ayarlanabilir süre 0,05 s ... 100 h bağıl ayar hassasiyeti skala son değeri bazında 5 %; +/- minimum açık kalma süresi 35 ms yeniden çalışmaya hazır olma süresi 500 ms referans işareti IEC 81346-2:2009 uyarınca K bağıl tekrarlama hassasiyeti 2 %; +/- ortam sıcaklığının etkisi ayarlanan çalışma süresi için tüm sıcaklık aralığında % 2 besleme gerilimine etkisi ayarlanan çalışma süresi için tüm gerilim aralığında % 2 RoHS yönetmeliği (tarih) 05/01/2012 SVHC substance name Lead - 7439-92-1
Lead monoxide (lead oxide) - 1317-36-8
Ağırlık 0,081 kg Kontrol devresi/ Kumanda gerilim türü kontrol besleme gerilimi AC/DC kontrol besleme gerilimi 1 AC'de ● 50 Hz'de 12 ... 240 V ● 60 Hz'de 12 ... 240 V kontrol besleme gerilimi frekansı 1 50 ... 60 Hz kontrol besleme gerilimi 1 DC'de 12 ... 240 V çalışma alanı faktörü kontrol gerilimi anma değeri DC'de ● başlangıç değeri 0,85 ● bitiş değeri 1,1 çalışma alanı faktörü kontrol gerilimi anma değeri AC'de 50 Hz'de ● başlangıç değeri 0,85 ● bitiş değeri 1,1 çalışma alanı faktörü kontrol gerilimi anma değeri AC'de 60 Hz'de ● başlangıç değeri 0,85 ● bitiş değeri 1,1 Anahtarlama fonksiyonu anahtarlama fonksiyonu ● yanıt gecikmeli Hayir ● yanıt gecikmeli/hemen anahtarlama Hayir ● açılma hareketli Hayir ● açmayı geciktirici/hemen anahtarlama Hayir ● bırakma gecikmeli Hayir anahtarlama fonksiyonu ● duraklama ile başlayan simetrik yanıp sönme/hemen anahtarlama Hayir ● duraklama ile başlayan simetrik yanıp sönme Hayir ● impuls ile başlayan simetrik yanıp sönme/hemen anahtarlama Hayir ● impuls ile başlayan simetrik yanıp sönme Hayir ● duraklama ile başlayan asimetrik yanıp sönme Hayir ● impuls ile başlayan asimetrik yanıp sönme Hayir anahtarlama fonksiyonu ● müteakip çalışma süreli yıldız üçgen anahtarlama Hayir ● yıldız üçgen anahtarlama Evet anahtarlama fonksiyonu kumanda sinyalli ● ek olarak çekme gecikmeli Hayir ● kapatmayı geciktirici Hayir ● kapatmayı geciktirici/hemen anahtarlama Hayir ● bırakma gecikmeli Hayir ● bırakma gecikmeli/hemen anahtarlama Hayir ● impuls gecikmeli Hayir ● impuls gecikmeli/hemen anahtarlama Hayir ● impulslu Hayir ● impulslu/hemen anahtarlama Hayir ● ek olarak çekme gecikmeli/hemen anahtarlama Hayir ● yanıt gecikmeli/bırakma gecikmeli Hayir ● yanıt gecikmeli/bırakma gecikmeli/hemen anahtarlama Hayir ● açılma hareketli Hayir ● açmayı geciktirici/hemen anahtarlama Hayir anahtarlama fonksiyonu gidip gelme kontağı rölesi kumanda sinyalli ● kumanda sinyali kapalı durumdayken sonradan tetiklenebilir/hemen anahtarlama Hayir ● kumanda sinyali açık durumdayken sonradan tetiklenebilir Hayir ● kumanda sinyali açık durumdayken sonradan tetiklenebilir/hemen anahtarlama Hayir ● kumanda sinyali kapalı durumdayken sonradan tetiklenebilir Hayir kumanda bağlantısı modeli potansiyelli Hayir Kısa devre koruması sigorta elemanı modeli yardımcı anahtar kısa devre koruması için gerekli sigorta gL/gG: 4 A Yardιmcι akιm devresi malzeme anahtar kontağı AgSnO2 açıcı sayısı ● gecikmeli anahtarlama 0 ● gecikmesiz anahtarlama 0 kapayıcı sayısı ● gecikmeli anahtarlama 2 ● gecikmesiz anahtarlama 0 CO kontak sayısı ● gecikmeli anahtarlama 0 ● gecikmesiz anahtarlama 0 işletim akımı yardımcı kontaklar AC-15'te ● maksimum 3 A ● 24 V'ta 3 A ● 250 V'ta 3 A işletim akımı yardımcı kontaklar açıcı olarak AC-15'te ● 24 V'ta 3 A ● 250 V'ta 3 A işletim akımı yardımcı kontaklar kapayıcı olarak AC-15'te ● 24 V'ta 3 A ● 250 V'ta 3 A işletim akımı yardımcı kontaklar DC-13'te 1 ... 0,01 işletim akımı yardımcı kontaklar DC-13'te ● 24 V'ta 1 A ● 125 V'ta 0,22 A ● 250 V'ta 0,1 A anahtarlama frekansı 3RT2 kontaktörü kontaktörüyle maksimum 5 000 1/h kontak güvenilirliği yardımcı kontaklar beher 100 milyonda hatalı çalıştırma (17 V, 5 mA) kontak yük kapasitesi yardımcı kontaklar UL uyarınca R150 / B300 anahtarlama akım durumu endüktif yükte 0,01 ... 3 A Girişler/ Çıkışlar ürün fonksiyonu ● röle çıkışlarında geciktirilebilir/gecikmesiz geçiş Hayir ● sıfır gerilim emniyeti Hayir Elektro manyetik uyumluluk EMU parazit direnci IEC 61812-1 uyarınca EN 61000-6-2 iletkene bağlı parazit oluşumu ● patlama nedeniyle IEC 61000-4-4 uyarınca 2 kV şebeke bağlantısı/ 1 kV kontrol soketi ● iletken topraklama dalgalanma nedeniyle IEC 61000-4-5 uyarınca 2 kV ● hattan hata dalgalanma nedeniyle IEC 61000-4-5 uyarınca 1 kV alana bağlı parazit IEC 61000-4-3 uyarınca 10 V/m elektro statik boşalım IEC 61000-4-2 uyarınca 4 kV Kontak boşaltımı / 8 kV hava boşaltımı Emniyet kategori EN 954-1 uyarınca yok Elektrik Güvenliği IP koruma türü ön tarafta IEC 60529 uyarınca IP20 izolasyon türü Temel izolasyon Bağlantılar/ Terminaller ürün bileşeni çıkarılabilir yardımcı akım ve kontrol devresi terminali Hayir elektrik bağlantısı modeli yardımcı ve kontrol devreleri için vida bağlantısı bağlanabilir iletken kesiti türü ● tek telli 1x (0,2 ... 2,5 mm²) ● ince telli kablo uç işlemeli 1x (0,25 ... 1,5 mm²) ● ince telli kablo uç işlemesiz 1x (0,2 ... 1,5 mm²) ● AWG hatlarında tek telli 1x (24 ... 14) ● AWG hatlarında çok telli 1x (24 ... 14) bağlanabilir iletken kesiti ● tek telli 0,2 ... 2,5 m² ● ince telli kablo uç işlemeli 0,25 ... 1,5 m² ● ince telli kablo uç işlemesiz 0,2 ... 1,5 m² AWG numarası kodlanmış bağlanabilir iletken kesiti ● tek telli 24 ... 14 ● çok telli 24 ... 14 Montaj/ Sabitleme/ Ebatlar montaj konumu isteğe göre sabitleme türü 35 mm’lik montaj rayına tırnaklı sabitleme yükseklik 90 mm genişlik 17,5 mm derinlik 66,7 mm uyulması gereken mesafe ● sıralı montajda — önde 0 mm — geride 0 mm — yukarı 0 mm — aşağı doğru 0 mm — yanlarda 0 mm ● topraklanmış parçalara — önde 0 mm — geride 0 mm — yukarı 0 mm — yanlarda 0 mm — aşağı doğru 0 mm ● gerilim taşıyan parçalara — önde 0 mm — geride 0 mm — yukarı 0 mm — aşağı doğru 0 mm — yanlarda 0 mm Ortam koşulları kurulum yüksekliği NN üzerinde yükseklikte maksimum 2 000 m ortam sıcaklığı ● işletim sırasında -25 ... +55 °C ● depolama sırasında -40 ... +70 °C ● taşıma sırasında -40 ... +70 °C bağıl nem işletim sırasında 15 ... 85 % Environmental footprint çevresel ürün açıklaması(EPD) Evet küresel ısınma potansiyeli [CO2 eq] toplam 22,4 kg küresel ısınma potansiyeli [CO2 eq] üretim esnasında 1,34 kg küresel ısınma potansiyeli [CO2 eq] işletim sırasında 21,2 kg küresel ısınma potansiyeli [CO2 eq] kullanım ömrü uyarınca -0,156 kg
İade Kabulu: İade edilen ürünlerin kutusu ambalajı zarar görmemiş, yeniden satılabilir kullanılabilir ve satışa hazır olması halinde iadeler kabul edilir.
İade Reddi: Ürünün kutusu ambalajı açılmış ve montajı yapılmış ürünlerin iadesi kesinlikle kabul edilmemektedir.
Teslimat: 15:00' a kadar yapılan siparişler aynı gün kargoya teslim edilir.
