Stokta Yok
Siemens

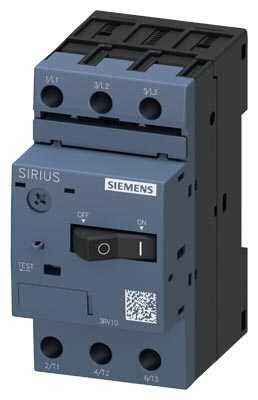

SIEMENS MOTOR KORUMA ŞALTERİ 100KA S00 0,45-0,63A 4011209263482
Ürün Kodu : SIE-3RV1011-0GA10
%70
indirimli
329,95 TL
98,98 TL
230,96 TL
KDV Dahildir.
Stokta Yok
Stoklara düşünce haber ver
Kampanya
- Ürün Özellikleri
- Ödeme Seçenekleri
- İade ve Teslimat
- Yorumlar (0)
-
Marka Siemens Tedarikçi No 3RV1011-0GA10 Açıklama Circuit breaker size S00 for motor protection, CLASS 10 A-release 0.45...0.63 A N-release 8.2 A Screw terminal Standard switching capacity GTIN 4011209263482 Ağırlık 0.229 Derinlik 0.084 En 0.049 Uzunluk 0.1 ürün marka adı SIRIUS ürün tanımı güç şalteri ürün modeli Motor koruması için ürün tipi tanımı 3RV1 Genel teknik veriler devre kesici ebadı S00 koruyucu ebadı kombine edilebilir firmaya özel S00 ürün fonksiyonu ayırıcı fonksiyon Evet ürün ilavesi yardιmcι anahtar Evet güç kaybı [W] akım anma değerinde ● AC'de sıcak işletim durumunda 5,5 W ● AC'de sıcak işletim durumunda kutup başına 1,8 W güç kaybı hesaplaması türü akıma bağlı kare izolasyon gerilimi kirlilik derecesi 3’te AC'de anma değeri 690 V şok gerilim mukavemeti anma değeri 6 kV güvenli ayırma için izin verilen maksimum gerilim ● topraklanmamış nötr noktalı şebekelerde ana ve yardımcı devre arasında 400 V ● topraklanmış nötr noktalı şebekelerde ana ve yardımcı devre arasında 400 V IP koruma türü ● ön tarafta IEC 60529 uyarınca IP20 ● ön tarafta IP20 ● bağlantι terminali IP00 mekanik kullanım süresi (işletim çevrimleri) ● ana kontaklar tipik 100 000 ● yardımcı kontaklar tipik 100 000 elektrikli işletim süresi (işletim çevrimleri) tipik 100 000 referans işareti IEC 81346-2:2009 uyarınca Q daimi akım anma değeri 0,63 A RoHS yönetmeliği (gün/ay/yıl) 01/01/2013 MB başına net ağırlık 202,6 g Ortam koşulları kurulum yüksekliği NN üzerinde yükseklikte maksimum 2 000 m ortam sıcaklığı ● işletim sırasında -20 ... +60 °C ● depolama sırasında -50 ... +80 °C ● taşıma sırasında -50 ... +80 °C sıcaklık kompanzasyonu -20 ... +60 °C bağıl nem işletim sırasında 10 ... 95 % Ana akım devresi kutup sayısı ana devre için 3 akım ayarlanabilir aktivasyon değeri akıma bağlı aşırı yük tetikleyici 0,45 ... 0,63 A gerilim türü ana devre için AC işletim gerilimi ● anma değeri 690 V ● anma değeri 20 ... 690 V ● AC-3'te anma değeri maksimum 690 V ● AC-3e'de anma değeri maksimum 690 V işletim frekansı anma değeri 50 ... 60 Hz işletim akımı anma değeri 0,63 A işletim akımı ● AC-3'te 400 V'ta anma değeri 0,63 A ● AC-3e'de 400 V'ta anma değeri 0,63 A işletim kapasitesi ● AC-3'te — 230 V'ta anma değeri 0,09 kW — 400 V'ta anma değeri 0,18 kW — 500 V'ta anma değeri 0,18 kW — 690 V'ta anma değeri 0,25 kW ● AC-3e'de — 230 V'ta anma değeri 0,09 kW — 400 V'ta anma değeri 0,18 kW — 500 V'ta anma değeri 0,18 kW — 690 V'ta anma değeri 0,25 kW anahtarlama frekansı ● AC-3'te maksimum 15 1/h ● AC-3e'de maksimum 15 1/h Yardιmcι akιm devresi gerilim türü yardımcı ve kontrol devreleri için AC/DC açıcı sayısı yardımcı kontaklar için 0 kapayıcı sayısı yardımcı kontaklar için 0 CO kontak sayısı yardımcı kontaklar için 0 Koruma/ Kontrol fonksiyonu ürün fonksiyonu ● topraklama teşhisi Hayir ● faz kesintisi teşhisi Evet tetikleme sınıfı CLASS 10 aşırı yük tetikleme elemanı modeli Termik koruma fonksiyonu termik aşırı yük koruması (ANSI 49) Evet sınır kısa devre akımı kesme kapasitesi (Icu) ● AC'de 240 V'ta anma değeri 100 kA ● AC'de 400 V'ta anma değeri 100 kA ● AC'de 500 V'ta anma değeri 100 kA ● AC'de 690 V'ta anma değeri 100 kA işletim kısa devre akımı kesme kapasitesi (Ics) AC'de ● 240 V'ta anma değeri 100 kA ● 400 V'ta anma değeri 100 kA ● 500 V'ta anma değeri 100 kA ● 690 V'ta anma değeri 100 kA akım yanıt değeri ani kısa devre tetikleyicisi 8,2 A Nominal UL/CSA verileri tam yük akımı (FLA) 3 fazlı trifaz motor için ● 480 V'ta anma değeri 0,63 A ● 600 V'ta anma değeri 0,63 A Kısa devre koruması ürün fonksiyonu kısa devre koruması Evet kısa devre tetikleme elemanı modeli Manyetik sigorta elemanı modeli IT şebekesinde ana devrenin kısa devreye karşı korunması için ● 240 V'ta gerekli değil ● 400 V'ta Gerekli değil ● 500 V'ta gG 6 A ● 690 V'ta gG 6 A uygunluk belgesi ATEX ürün Yönergesi 2014/34/EU uyarınca DMT 02 ATEX F 001 ateşleme koruma türü ATEX ürün Yönergesi 2014/34/EU uyarınca Ex II (2) GD Montaj/ Sabitleme/ Ebatlar montaj konumu isteğe göre sabitleme türü DIN EN 60715 uyarınca 35 mm'lik üst geçmeli raya vidalı ve sustalı sabitleme yükseklik 90 mm genişlik 45 mm derinlik 75 mm uyulması gereken mesafe ● topraklanmış parçalara 400 V'ta — aşağı doğru 20 mm — yukarı 20 mm — yanlarda 9 mm ● gerilim taşıyan parçalara 400 V'ta — aşağı doğru 20 mm — yukarı 20 mm — yanlarda 9 mm ● topraklanmış parçalara 500 V'ta — aşağı doğru 20 mm — yukarı 20 mm — yanlarda 9 mm ● gerilim taşıyan parçalara 500 V'ta — aşağı doğru 20 mm — yukarı 20 mm — yanlarda 9 mm ● topraklanmış parçalara 690 V'ta — aşağı doğru 20 mm — yukarı 20 mm — geride 0 mm — yanlarda 9 mm — önde 0 mm ● gerilim taşıyan parçalara 690 V'ta — aşağı doğru 20 mm — yukarı 20 mm — geride 0 mm — yanlarda 9 mm — önde 0 mm Bağlantılar/ Terminaller ürün bileşeni çıkarılabilir yardımcı akım ve kontrol devresi terminali Hayir elektrik bağlantısı modeli ● ana devre için vida bağlantısı elektrik bağlantısı düzeni ana devre için üstte ve altta bağlanabilir iletken kesiti türü ● ana kontaklar için — tek telli veya çok telli 2x (0,5 ... 1,5 mm²), 2x (0,75 ... 2,5 mm²), 2x (1 ... 4 mm²) — ince telli kablo uç işlemeli 2x (0,5 ... 1,5 mm²), 2x (0,75 ... 2,5 mm²) bağlanabilir iletken kesiti ana kontaklar için ● tek telli veya çok telli 0,5 ... 4 mm² ● ince telli kablo uç işlemeli 0,5 ... 2,5 mm² bağlanabilir iletken kesiti türü ● yardımcı kontaklar için — tek telli veya çok telli 2x (0,5 ... 1,5 mm²), 2x (0,75 ... 2,5 mm²) AWG numarası kodlanmış bağlanabilir iletken kesiti ana kontaklar için 18 ... 14 sıkma torku ● ana kontaklar için vida bağlantısında 0,8 ... 1,2 N·m ● yardımcı kontaklar için vida bağlantısında 0,8 ... 1,2 N·m tornavida şaftı modeli Çap 5 ... 6 mm tornavida ucunun büyüklüğü Pozidriv ebat 2 yiv modeli bağlantı vidası ● ana kontaklar için M3 Emniyet ürün fonksiyonu güvenlik fonksiyonu için uygundur Evet kullanma uygunluğu ● emniyetli açma Hayir ● emniyetli kapatma Evet kullanım süresi maksimum 10 a test aşınmaya göre kullanım süresi gerekli Evet tehlike yaratan kesilmelerin oranı ● düşük zorlanma oranında SN 31920 uyarınca 40 % ● yüksek zorlanma oranında SN 31920 uyarınca 50 % B10 değeri yüksek zorlanma oranında SN 31920 uyarınca 5 000 devre dışı kalma oranı [FIT] düşük zorlanma oranında SN 31920 uyarınca 50 FIT ISO 13849 cihaz tipi ISO 13849-1 uyarınca 3 yüksek boyutlandırma ISO 13849-2 uyarınca gerekli Evet IEC 61508 emniyetli cihaz türü IEC 61508-2 uyarınca A tipi Elektrik Güvenliği IP koruma türü ön tarafta IEC 60529 uyarınca IP20 temas koruması ön tarafta IEC 60529 uyarınca önden dikey dokunma durumunda parmak korumalı Videolar
Dökümanlar
Konfigüratörler
> STS Simulation Tool for Softstarter
Linkler
İade Kabulu: İade edilen ürünlerin kutusu ambalajı zarar görmemiş, yeniden satılabilir kullanılabilir ve satışa hazır olması halinde iadeler kabul edilir.
İade Reddi: Ürünün kutusu ambalajı açılmış ve montajı yapılmış ürünlerin iadesi kesinlikle kabul edilmemektedir.
Teslimat: 15:00' a kadar yapılan siparişler aynı gün kargoya teslim edilir.
