Siemens

SIEMENS 3 KUTUP KOMPAKT TM220 36KA 112-160A 4042948821992

Ürün Kodu : SIE-3VA1116-4EE36-0AA0
%62 İskonto
17.494,80 TL
6.648,02 TL
10.846,78 TL
KDV Dahildir.
TÜKENDİ Stoklara girince haber ver
Kampanya
  • Ürün Özellikleri
  • Ödeme Seçenekleri
  • İade ve Teslimat
  • Yorumlar (0)

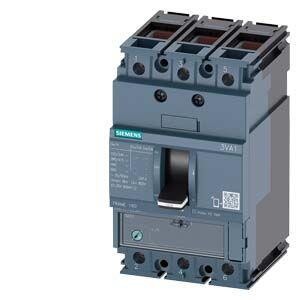

  • 3VA1116-4EE36-0AA0 SIEMENS TM220 112-160A TERMİK MANYETİK KOMPAKT ŞALTER

    Siemens SENTRON 3VA1116-4EE36-0AA0, 3 kutup 160 A kapasitesiyle ağır yük devrelerinizi güvenle korur.

    36 kA’lık kısa devre kesme kapasitesi sayesinde ani arızalara karşı yüksek dayanıklılık sunar.

    Aşırı yük durumunda 112-160 A arası ayarlanabilen TM220 termik-manyetik tetikleyici ile sistemin ihtiyaçlarına göre ayarlama yapılabilir.

    Bu MCCB, 690 V AC’ye kadar gerilimle çalışabilmesi sayesinde farklı şebeke koşullarına adapte olabilecek yapıya sahiptir.

    500 V DC’ye kadar DC kullanımda da uygunluk sağlar; bu, yenilenebilir enerji sistemleri veya özel uygulamalarda önemli avantaj sunar.

    Elektriksel ve mekanik dayanıklılığıyla uzun vadeli çözümler sağlar: 20.000 mekanik ve binlerce elektriksel işletim çevrimi ile bakım aralıklarını uzatır.

    Geniş terminaller ve yüksek bağlantı kapasitesi ile montaj kolaylığı sağlar.

    MarkaSiemens
    Tedarikçi No3VA1116-4EE36-0AA0
    AçıklamaCircuit breaker 3VA1 IEC frame 160 breaking capacity class S Icu=36kA @ 415 V 3-pole, line protection TM220, atfm, In=160A overload protection ir=112A ...160A short circuit protection iI=10 x In cable connection
    GTIN4042948821992
    Ağırlık1.067
    Derinlik0.116
    En0.092
    Uzunluk0.15
    ürün marka adıSENTRON
    ürün tanımıKompakt devre kesici
    ürün modeliTesis koruması
    aşιrι akım tetikelyici modeliTM220
    aşιrι akım devindiricisinin koruma fonksiyonuLI
    kutup sayısı3
    Genel teknik veriler
    izolasyon gerilimi / anma değeri800 V
    işletim gerilimi / DC'de / anma değeri500 V
    işletim gerilimi / AC'de / anma değeri690 V
    güç kaybı [W] / maksimum38 W
    mekanik kullanım süresi (işletim çevrimleri) / tipik20 000
    elektrikli işletim süresi (işletim çevrimleri) / AC-1'de / 380/415 V'ta9 000
    elektrikli işletim süresi (işletim çevrimleri) / AC-1'de / 690 V'ta6 300
    ürün özelliği / nötr iletken için / sonradan eklenebilir / kısa devre ve aşırı yük korumasıHayir
    toprak hattı denetimi modeliYok
    ürün fonksiyonu
    ● iletişim fonksiyonuHayir
    ● diğer ölçüm fonksiyonlarıHayir
    MB başına net ağırlık1,025 kg
    Elektrik
    işletim akımı
    ● 40 °C'de160 A
    ● 45 °C'de160 A
    ● 50 °C'de160 A
    ● 55 ℃'de158 A
    ● 60 °C'de155 A
    ● 65 °C'de153 A
    ● 70 °C'de150 A
    Anahtarlama kapasitesi IEC 60947
    devre kesicinin anahtarlama kapasitesi sınıfıS
    sınır kısa devre akımı kesme kapasitesi (Icu)
    ● 240 V'ta55 kA
    ● 415 V'ta36 kA
    ● 440 V'ta25 kA
    ● 500 V'ta7 kA
    ● 690 V'ta7 kA
    işletim kısa devre akımı kesme kapasitesi (Ics)
    ● 240 V'ta55 kA
    ● 415 V'ta36 kA
    ● 440 V'ta25 kA
    ● 500 V'ta5 kA
    ● 690 V'ta5 kA
    kısa devre akımı açma kapasitesi (Icm)
    ● 240 V'ta121 kA
    ● 415 V'ta75,6 kA
    ● 440 V'ta52,5 kA
    ● 500 V'ta11,9 kA
    ● 690 V'ta11,9 kA
    kısa devreye karşı koruma modeliDC şebekelerindeki anahtarlama kapasitesi değerleri için bkz. 3VA kompakt devre kesici cihaz kitabı; link, son bölümdeki Servis ve Destek altında bulunabilir
    Ayarlanabilir parametreler
    ürün özelliği / L tetiklemede / açılabilir/kapatılabilirHayir
    ayar akımının (lr) ayarlanabilir tepki değeri / L tetikleyici / I2t karakteristik eğrisinde
    ● minimum112 A
    ● maksimum160 A
    gecikme süresinin (tr) ayarlanabilir tepki değeri / L tetiklemede / I2t karakteristik eğrisinde
    ● minimum1 s
    ● maksimum1 s
    ayarlama akımının (li) ayarlanabilir tepki değeri / I tetiklemede
    ● minimum1 600 A
    ● maksimum1 600 A
    ayarlanabilir ayar akımı (InN) / N tetiklemede
    ● minimum0 A
    ● maksimum0 A
    ürün fonksiyonu / topraklama korumasıHayir
    Mekanik Tasarım
    ürün bileşeni
    ● alçak gerilim tetikleyicisiHayir
    ● gerilim tetikleyicisiHayir
    ● alarm anahtarıHayir
    yükseklik [inç]5,12 in
    yükseklik130 mm
    genişlik [inç]3 in
    bağlanabilir iletken kesiti türü / yuvarlak iletken terminali / çok telli1 x (1,5 - 70 mm²)
    genişlik76,2 mm
    derinlik [inç]2,76 in
    derinlik70 mm
    Bağlantılar
    elektrik bağlantısı düzeni / ana devre içinönden bağlantılı
    elektrik bağlantısı modeli / ana devre içinçift taraflı klemensli vida bağlantısı
    yüzey modeli / bağlantıların / şalterin alt kısmında (N, 1, 3, 5)Gümüş
    yüzey modeli / bağlantıların / şalterin alt tarafında (N, 2, 4, 6)Teneke
    Yardımcı devre
    CO kontak sayısı / yardımcı kontaklar için0
    Aksesuarlar
    ürün ilavesi / opsiyonel / motor tahrikiEvet
    Çevresel koşullar
    IP koruma türü / ön taraftaIP40
    ortam sıcaklığı
    ● işletim sırasında / minimum-25 °C
    ● işletim sırasında / maksimum70 °C
    ● depolama sırasında / minimum-40 °C
    ● depolama sırasında / maksimum80 °C
    Environmental footprint
    çevresel ürün açıklaması(EPD)Evet
    küresel ısınma potansiyeli [CO2 eq] / toplam190 kg
    küresel ısınma potansiyeli [CO2 eq] / üretim esnasında4,67 kg
    küresel ısınma potansiyeli [CO2 eq] / işletim sırasında186 kg
    küresel ısınma potansiyeli [CO2 eq] / kullanım ömrü uyarınca-0,826 kg
    referans işareti / IEC 81346-2:2009 uyarıncaQ
    siemens şalt
