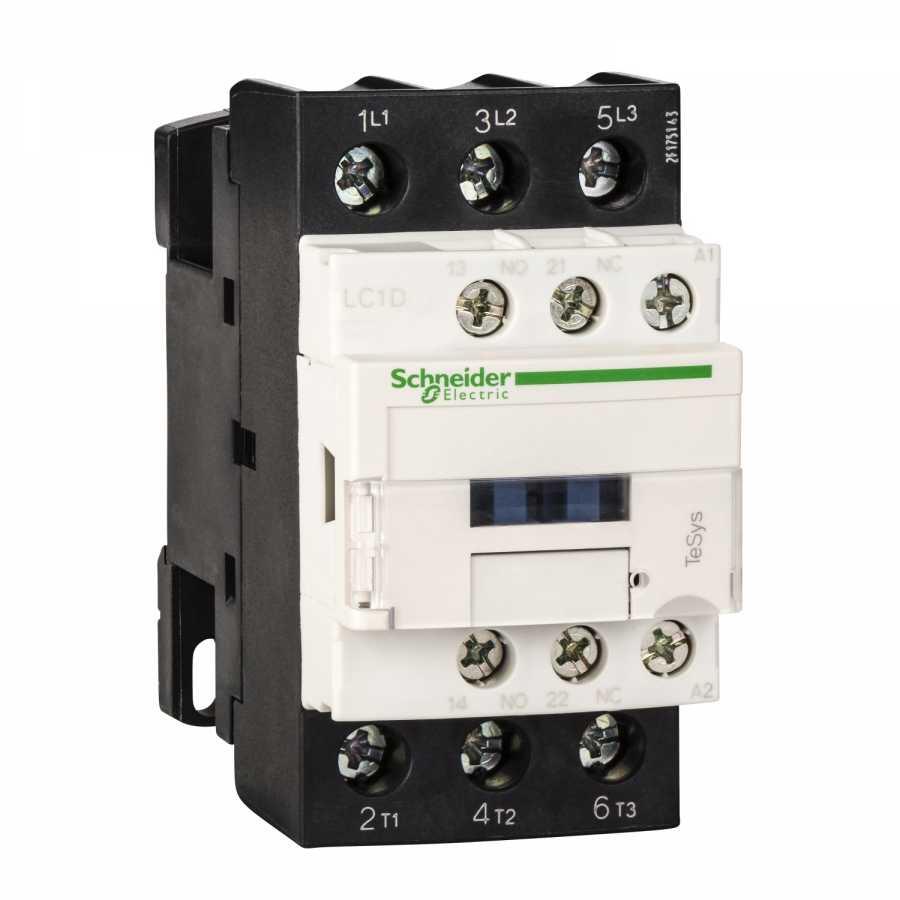

SCHNEIDER ELECTRIC 11KW 25A 1NA+1NK KONTAKTÖR 220V AC KUMANDA 3389110349764
Ürün Kodu : SCH-TM-LC1D25M7
%63
İskonto
4.414,80 TL
1.633,48 TL
2.781,32 TL
KDV Dahildir.
Kampanya
- Ürün Özellikleri
- Ödeme Seçenekleri
- İade ve Teslimat
- Yorumlar (1)
-
Ana Kategori Şalt Alt Kategori Kontaktör Marka Schneider Electric Tam Ürün Kodu LC1D25M7 Ürün ya da Bileşen Tipi Kontaktör Kontaktör Uygulaması Motor Kontrol-Direnç Yükü Kutup Açıklaması 3P Kutup Kontak Düzenleme 3 NA Kontrol Devresi Tipi AC 50/60 Hz Kontrol Devresi Gerilimi 220 V AC 50/60 Hz Montaj Desteği Plaka-Ray Mekanik Dayanıklılık 15 Mcycles Çalışma Hızı 3600 cyc/h -de <= 60 °C Minimum Anahtarlama Gerilimi 17 V için sinyalleme devresi Minimum Anahtarlama Akımı 5 mA için sinyalleme devresi Yükseklik 85 mm Genişlik 45 mm Derinlik 92 mm Ürün Ağırlığı 0,37 kg Ürün serisi TeSys Deca Ürün Ya da Bileşen Tipi Kontaktör Ürün Grubu LC1D kontaktör uygulaması Motor kontrol
Direnç yükükullanım kategorisi AC-1
AC-3
AC-4
AC-3eKutup Tanımı 3P [Ue] nominal çalışma voltajı Güç devresi: <= 690 V AC 25...400 Hz
Güç devresi: <= 300 V DC[Ie] nominal çalışma akımı 25 A (at <60 °C) at <= 440 V AC AC-3 for güç devresi
40 A (at <60 °C) at <= 440 V AC AC-1 for güç devresi
25 A (at <60 °C) at <= 440 V AC AC-3e for güç devresi[Uc] kontrol devresi gerilimi 220 V AC 50/60 Hz motor gücü kW 5,5 kW at 220...230 V AC 50/60 Hz (AC-3)
11 kW at 380...400 V AC 50/60 Hz (AC-3)
11 kW at 415...440 V AC 50/60 Hz (AC-3)
15 kW at 500 V AC 50/60 Hz (AC-3)
15 kW at 660...690 V AC 50/60 Hz (AC-3)
5,5 kW at 400 V AC 50/60 Hz (AC-4)
5,5 kW at 220...230 V AC 50/60 Hz (AC-3e)
11 kW at 380...400 V AC 50/60 Hz (AC-3e)
11 kW at 415...440 V AC 50/60 Hz (AC-3e)
15 kW at 500 V AC 50/60 Hz (AC-3e)
15 kW at 660...690 V AC 50/60 Hz (AC-3e)motor gücü hp 3 hp at 230/240 V AC 50/60 Hz for 1 faz motors
2 hp at 115 V AC 50/60 Hz for 1 faz motors
7,5 hp at 230/240 V AC 50/60 Hz for 3 faz motors
15 hp at 460/480 V AC 50/60 Hz for 3 faz motors
20 hp at 575/600 V AC 50/60 Hz for 3 faz motors
7,5 hp at 200/208 V AC 50/60 Hz for 3 faz motorsuyumluluk kodu LC1D kutup kontak düzenleme 3 NA koruyucu kapak Ile [Ith] klasik açık hava termik akımı 10 A (at 60 °C) for sinyalleme devresi
40 A (at 60 °C) for güç devresiIrms nominal kapama kapasitesi 140 A AC for sinyalleme devresi conforming to IEC 60947-5-1
250 A DC for sinyalleme devresi conforming to IEC 60947-5-1
450 A at 440 V for güç devresi conforming to IEC 60947nominal kesme kapasitesi 450 A at 440 V for güç devresi conforming to IEC 60947 [Icw] nominal kısa süreli dayanma akımı 240 A 40 °C - 10 s for güç devresi
380 A 40 °C - 1 sn for güç devresi
50 A 40 °C - 10 min for güç devresi
120 A 40 °C - 1 min for güç devresi
100 A - 1 sn for sinyalleme devresi
120 A - 500 ms for sinyalleme devresi
140 A - 100 ms for sinyalleme devresiilgili sigorta değeri 10 A gG for sinyalleme devresi conforming to IEC 60947-5-1
63 A gG at <= 690 V coordination tip 1 for güç devresi
40 A gG at <= 690 V coordination tip 2 for güç devresiortalama empedans 2 mOhm - Ith 40 A 50 Hz for güç devresi kutup başına güç dağılımı 3,2 W AC-1
1,25 W AC-3
1,25 W AC-3e[Ui] nominal yalıtım voltajı Güç devresi: 690 V 'e uygunIEC 60947-4-1
Güç devresi: 600 V CSA sertifikali
Güç devresi: 600 V UL sertifikali
Sinyalleme devresi: 690 V 'e uygunIEC 60947-1
Sinyalleme devresi: 600 V CSA sertifikali
Sinyalleme devresi: 600 V UL sertifikaliaşırı gerilim kategorisi III kirletme derecesi 3 [Uimp] nominal darbe dayanım voltajı 6 kV 'e uygunIEC 60947 güvenlik güvenilirlik düzeyi B10d = 1369863 cycles nominal yüklü kontaktör 'e uygunEN/ISO 13849-1
B10d = 20000000 cycles mekanik yüklü kontaktör 'e uygunEN/ISO 13849-1Mekanik dayanıklılık 15 Mcycles elektrik dayanıklılığı 1,65 Mcycles 25 A AC-3 Ue'de <= 440 V
1,4 Mcycles 40 A AC-1 Ue'de <= 440 V
1,65 Mcycles 25 A AC-3e Ue'de <= 440 Vkontrol devresi tipi AC -de 50/60 Hz standart bobin teknolojisi Yerleşik süpresör modülü olmadan kontrol devresi gerilim limitleri 0,3...0,6 Uc (-40…70 °C):düşme AC 50/60 Hz
0,8...1,1 Uc (-40…60 °C):çalışma AC 50 Hz
0,85...1,1 Uc (-40…60 °C):çalışma AC 60 Hz
1...1.1 Uc (60…70 °C):çalışma AC 50/60 HzVA cinsinden kalkış gücü 70 VA 60 Hz cos phi 0,75 (at 20 °C)
70 VA 50 Hz cos phi 0,75 (at 20 °C)VA cinsinden tutma güç tüketimi 7,5 VA 60 Hz cos phi 0,3 (at 20 °C)
7 VA 50 Hz cos phi 0,3 (at 20 °C)ısı dağılımı 2…3 W at 50/60 Hz çalışma süresi 12...22 msn kapama
4...19 msn açmaMaksimum çalışma hızı 3600 cyc/h at 60 °C bağlantılar - terminaller Kontrol devresi: vida kelepçesi terminalleri 1 1…4 mm² - cable stiffness: esnek kablo uçsuz
Kontrol devresi: vida kelepçesi terminalleri 2 1…4 mm² - cable stiffness: esnek kablo uçsuz
Kontrol devresi: vida kelepçesi terminalleri 1 1…4 mm² - cable stiffness: esnek Kablo uçlu
Kontrol devresi: vida kelepçesi terminalleri 2 1…2,5 mm² - cable stiffness: esnek Kablo uçlu
Kontrol devresi: vida kelepçesi terminalleri 1 1…4 mm² - cable stiffness: katı kablo uçsuz
Kontrol devresi: vida kelepçesi terminalleri 2 1…4 mm² - cable stiffness: katı kablo uçsuz
Güç devresi: vida kelepçesi terminalleri 1 2,5…10 mm² - cable stiffness: esnek kablo uçsuz
Güç devresi: vida kelepçesi terminalleri 2 2,5…10 mm² - cable stiffness: esnek kablo uçsuz
Güç devresi: vida kelepçesi terminalleri 1 1…10 mm² - cable stiffness: esnek Kablo uçlu
Güç devresi: vida kelepçesi terminalleri 2 1,5…6 mm² - cable stiffness: esnek Kablo uçlu
Güç devresi: vida kelepçesi terminalleri 1 1,5…10 mm² - cable stiffness: katı kablo uçsuz
Güç devresi: vida kelepçesi terminalleri 2 2,5…10 mm² - cable stiffness: katı kablo uçsuzsıkma torku Kontrol devresi: 1,7 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla düz Ø 6 mm
Kontrol devresi: 1,7 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla Philips No 2
Güç devresi: 2,5 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla düz Ø 6 mm
Güç devresi: 2,5 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla Philips No 2
Kontrol devresi: 1,7 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla pozidriv No 2
Güç devresi: 2,5 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla pozidriv No 2yardımcı kontak düzenleme 1 NA + 1 NK yardımcı kontak tipi tip mekanik olarak bağlantılı 1 NA + 1 NK 'e uygunIEC 60947-5-1
tip ayna kontak 1 NK 'e uygunIEC 60947-4-1sinyalleme devre frekansı 25...400 Hz minimum anahtarlama gerilimi 17 V for sinyalleme devresi minimum anahtarlama akımı 5 mA for sinyalleme devresi yalıtım direnci > 10 MOhm for sinyalleme devresi çakışmama süresi 1,5 ms enerji kesmede NK ve NA kontağı arasında
1,5 ms enerjilemede NK ve NA kontağı arasındaMontaj Desteği Plaka
Raystandartlar Ürün Sertifikaları IP koruma derecesi koruyucu bakım iklimsel dayanım cihazın çevresindeki izin verilebilir ortam hava sıcaklığı çalışma yüksekliği yangına dayanıklılık alev geciktirici mekanik dayanıklılık
