Siemens
SIEMENS 3 KUTUP KOMPAKT TM240 36KA 140-200A 4042948809389
Ürün Kodu : SIE-3VA1220-4EF32-0AA0
%62
İskonto
24.224,40 TL
9.205,27 TL
15.019,13 TL
KDV Dahildir.
Kampanya
- Ürün Özellikleri
- Ödeme Seçenekleri
- İade ve Teslimat
- Yorumlar (0)
-

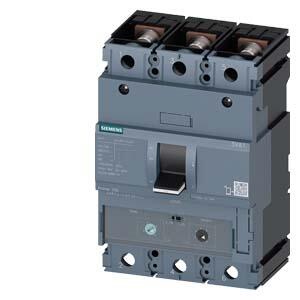

3VA1220-4EF32-0AA0 SIEMENS 36KA 140-200A 3P KOMPAKT ŞALTER
Sentron 3VA1 kompakt devre kesici, aşırı yük ve kısa devre anlarında bağlantıyı güvenli biçimde keserek tesislerin etkin korunmasını sağlar.
IEC 250 çerçeve boyutundaki bu model, 3 kutupludur ve 415V’ta Icu=36kA anahtarlama kapasitesine sahiptir (S sınıfı).
TM240 termik-manyetik tetikleyiciyle donatılmıştır; anma akımı 200A, aşırı yük koruması Ir=140A...200A, kısa devre koruması ise Ii=5...10 x In değerindedir. Vidalı yassı bağlantı yapısıyla güvenli ve sağlam montaj imkânı sunar.
3VA serisi, kompakt tasarımı sayesinde yerden tasarruf sağlarken, esneklik ve modüler çeşitlilik açısından sektörde yeni standartlar belirler.
Marka Siemens Tedarikçi No 3VA1220-4EF32-0AA0 Açıklama Circuit breaker 3VA1 IEC frame 250 breaking capacity class S Icu=36kA @ 415 V 3-pole, line protection TM240, ATAM, In=200A overload protection ir=140A ...200A short circuit protection iI=5...10 x In busbar connection GTIN 4042948809389 Ağırlık 1.597 Derinlik 0.123 En 0.125 Uzunluk 0.175 ürün marka adı SENTRON ürün tanımı Kompakt devre kesici ürün modeli Tesis koruması aşιrι akım tetikelyici modeli TM240 aşιrι akım devindiricisinin koruma fonksiyonu LI kutup sayısı 3 Genel teknik veriler izolasyon gerilimi / anma değeri 800 V işletim gerilimi / DC'de / anma değeri 500 V işletim gerilimi / AC'de / anma değeri 690 V güç kaybı [W] / maksimum 42 W güç kaybı [W] / akım anma değerinde / AC'de / sıcak işletim durumunda / kutup başına 14 W mekanik kullanım süresi (işletim çevrimleri) / tipik 20 000 elektrikli işletim süresi (işletim çevrimleri) / AC-1'de / 380/415 V'ta 8 000 elektrikli işletim süresi (işletim çevrimleri) / AC-1'de / 690 V'ta 5 400 ürün özelliği / nötr iletken için / sonradan eklenebilir / kısa devre ve aşırı yük koruması Hayir toprak hattı denetimi modeli Yok ürün fonksiyonu ● iletişim fonksiyonu Hayir ● diğer ölçüm fonksiyonları Hayir MB başına net ağırlık 1,587 kg Elektrik işletim akımı ● 40 °C'de 200 A ● 45 °C'de 200 A ● 50 °C'de 200 A ● 55 ℃'de 194 A ● 60 °C'de 188 A ● 65 °C'de 182 A ● 70 °C'de 176 A Anahtarlama kapasitesi IEC 60947 devre kesicinin anahtarlama kapasitesi sınıfı S sınır kısa devre akımı kesme kapasitesi (Icu) ● 240 V'ta 55 kA ● 415 V'ta 36 kA ● 440 V'ta 25 kA ● 500 V'ta 10 kA ● 690 V'ta 7 kA işletim kısa devre akımı kesme kapasitesi (Ics) ● 240 V'ta 55 kA ● 415 V'ta 36 kA ● 440 V'ta 25 kA ● 500 V'ta 10 kA ● 690 V'ta 5 kA kısa devre akımı açma kapasitesi (Icm) ● 240 V'ta 121 kA ● 415 V'ta 75,6 kA ● 440 V'ta 52,5 kA ● 500 V'ta 17 kA ● 690 V'ta 11,9 kA kısa devreye karşı koruma modeli DC şebekelerindeki anahtarlama kapasitesi değerleri için bkz. 3VA kompakt devre kesici cihaz kitabı; link, son bölümdeki Servis ve Destek altında bulunabilir Ayarlanabilir parametreler ürün özelliği / L tetiklemede / açılabilir/kapatılabilir Hayir ayar akımının (lr) ayarlanabilir tepki değeri / L tetikleyici / I2t karakteristik eğrisinde ● minimum 140 A ● maksimum 200 A gecikme süresinin (tr) ayarlanabilir tepki değeri / L tetiklemede / I2t karakteristik eğrisinde ● minimum 1 s ● maksimum 1 s ayarlama akımının (li) ayarlanabilir tepki değeri / I tetiklemede ● minimum 1 000 A ● maksimum 2 000 A ayarlanabilir ayar akımı (InN) / N tetiklemede ● minimum 0 A ● maksimum 0 A ürün fonksiyonu / topraklama koruması Hayir Mekanik Tasarım ürün bileşeni ● alçak gerilim tetikleyicisi Hayir ● gerilim tetikleyicisi Hayir ● alarm anahtarı Hayir yükseklik [inç] 6,22 in yükseklik 158 mm genişlik [inç] 4,13 in genişlik 105 mm derinlik [inç] 2,76 in derinlik 70 mm Bağlantılar elektrik bağlantısı düzeni / ana devre için önden bağlantılı elektrik bağlantısı modeli / ana devre için çift taraflı vidalı yassı bağlantı bağlanabilir iletken kesiti türü / düz ray bağlantısı için / minimum 13 x 1 mm bağlanabilir iletken kesiti türü / düz ray bağlantısı için / maksimum 25 x 8 mm yüzey modeli / bağlantıların / şalterin alt kısmında (N, 1, 3, 5) Gümüş yüzey modeli / bağlantıların / şalterin alt tarafında (N, 2, 4, 6) Gümüş Yardımcı devre CO kontak sayısı / yardımcı kontaklar için 0 Aksesuarlar ürün ilavesi / opsiyonel / motor tahriki Evet Çevresel koşullar IP koruma türü / ön tarafta IP40 ortam sıcaklığı ● işletim sırasında / minimum -25 °C ● işletim sırasında / maksimum 70 °C ● depolama sırasında / minimum -40 °C ● depolama sırasında / maksimum 80 °C Environmental footprint küresel ısınma potansiyeli [CO2 eq] / toplam 285,47 kg küresel ısınma potansiyeli [CO2 eq] / üretim esnasında 6,87 kg küresel ısınma potansiyeli [CO2 eq] / işletim sırasında 279 kg küresel ısınma potansiyeli [CO2 eq] / kullanım ömrü uyarınca -0,78 kg referans işareti / IEC 81346-2:2009 uyarınca Q
İade Kabulu: İade edilen ürünlerin kutusu ambalajı zarar görmemiş, yeniden satılabilir kullanılabilir ve satışa hazır olması halinde iadeler kabul edilir.
İade Reddi: Ürünün kutusu ambalajı açılmış ve montajı yapılmış ürünlerin iadesi kesinlikle kabul edilmemektedir.
Teslimat: 15:00' a kadar yapılan siparişler aynı gün kargoya teslim edilir.
