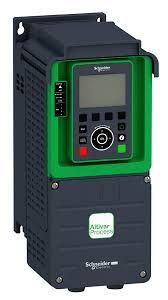

SCHNEIDER ELECTRIC HIZ KONTROL CİHAZI ALTİVAR PROCESS 160KW 400VAC 900 3606480883477 ATV930C16N4C
Ürün Kodu : SCH-TM-ATV930C16N4C
%60
İskonto
1.068.000,00 TL
427.200,00 TL
640.800,00 TL
KDV Dahildir.
Kampanya
- Ürün Özellikleri
- Ödeme Seçenekleri
- İade ve Teslimat
- Yorumlar (0)
-
Marka Schneider Electric Tam Ürün Kodu ATV930C16N4C Ürün serisi Altivar Process ATV900 ürüne özel uygulama Endüstriyel proses Ürün Ya da Bileşen Tipi Değişken hızlı sürücü Model Fren kesicisiz
Standart tipCihaz Uygulaması Endüstriyel uygulama ürün varış yeri Senkron motorlar
Asenkron motorlarşebeke faz sayısı 3 faz Montaj Tipi Duvara monte sürekli çıkış akımı 302 A -de 2,5 kHz için normal şart
250 A -de 2,5 kHz için Ağır şartHaberleşme Port Protokolü Modbus seri
Modbus TCP
Ethernet/IPoption module Yuva A: iletişim modülü için Profibus DP V1
Yuva A: iletişim modülü için Profinet
Yuva A: iletişim modülü için DeviceNet
Yuva A: iletişim modülü için EtherCAT
Yuva A: iletişim modülü için CANopen daisy zinciri RJ45
Yuva A: iletişim modülü için CANopen SUB-D 9
Yuva A: iletişim modülü için CANopen vidalı terminaller
Yuva A/yuva B/yuva C: dijital ve analog G/Ç genişletme modülü
Yuva A/yuva B/yuva C: çıkış rölesi genişletme modülü
Yuva B: 5/12 V dijital enkoder arayüz modülü
Yuva B: analog enkoder arayüz modülü
Yuva B: çözücü enkoder arayüz modülü
iletişim modülü için Ethernet Powerlink[Us] nominal besleme gerilimi 380...480 V % - 15...10 [Us] Nominal Besleme Gerilimi 380...480 V Bağıl simetrik şebeke gerilimi toleransı 10 % Bağıl simetrik ağ frekansı toleransı 5 % nominal çıkış akımı 302,0 A motor gücü kW 160,0 kW için normal şart
132,0 kW için Ağır şartEMC filtresi Entegre
EMC plaka seçeneği ileIP koruma sınıfı IP21 koruma sınıfı UL tip 1 elektrikli bağlantı Kontrol: vidalı terminal 0,5...1,5 mm²/AWG 20...AWG 16
Hat tarafı: vidalı terminal 2 x 95...3 x 120 mm²/AWG 3/0...300 kcmil
Motor: vidalı terminal 2 x 95...3 x 120 mm²/AWG 3/0...300 kcmil
DC barası: vidalı terminal 2 x 95...3 x 120 mm²/AWG 3/0...300 kcmililetim hızı 10, 100 Mbit/sn için Ethernet IP/Modbus TCP
4,8, 9,6, 19,2, 38,4 kbit/sn için Modbus serideğiştirme modu Yarım duplex, tam duplex, otomatik anlaşma Ethernet IP/Modbus TCP veri biçimi 8 bit, yapılandırılabilir tek, çift veya paritesiz için Modbus seri polarizasyon tipi Empedans yok için Modbus seri adreslerin sayısı 1…247 için Modbus seri besleme Dijital girişler için harici besleme: 24 V DC (19…30 V), <1,25 mA, koruma tipi: aşırı yük ve kısa devre koruması
Referans potansiyometre için dahili besleme (1 - 10 kOhm): 10,5 V DC +/- 5 %, <10 mA, koruma tipi: aşırı yük ve kısa devre koruması
Dijital girişler ve STO için dahili besleme: 24 V DC (21…27 V), <200 mA, koruma tipi: aşırı yük ve kısa devre korumasıyerel sinyalleme Yerel diagnostik: 3 LED (tek/iki renkli)
Dahili haberleşme durumu: 5 LED (iki renkli)
Haberleşme modülü durumu: 2 LED (iki renkli)
Gerilimin varlığı: 1 LED (kırmızı)giriş uyumluluğu DI1...DI8: Dijital giriş seviye 1 PLC 'e uygunIEC 61131-2
DI7, DI8: darbe girişi seviye 1 PLC 'e uygunIEC 65A-68
STOA, STOB: Dijital giriş seviye 1 PLC 'e uygunIEC 61131-2Dijital giriş lojiği Pozitif lojik (kaynak) (DI1...DI8), < 5 V (durum 0), > 11 V (durum 1)
Negatif lojik (blok) (DI1...DI8), > 16 V (durum 0), < 10 V (durum 1)
Pozitif lojik (kaynak) (DI7, DI8), < 0,6 V (durum 0), > 2,5 V (durum 1)
Pozitif lojik (kaynak) (STOA, STOB), < 5 V (durum 0), > 11 V (durum 1)örnekleme süresi 2 ms +/- 0,5 msn (DI1...DI8) - Dijital giriş
5 ms +/- 1 ms (DI7, DI8) - darbe girişi
1 ms +/- 1 ms (AI1, AI2, AI3) - analog giriş
5 ms +/- 1 ms (AQ1, AQ2) - analog çıkışdoğruluk +/- % 0,6 AI1, AI2, AI3 60 °C sıcaklık değişimi için analog giriş
+/- 1 % AQ1, AQ2 60 °C sıcaklık değişimi için analog çıkışdoğrusallık hatası AI1, AI2, AI3: maksimum değerin +/- % 0,15'i için analog giriş
AQ1, AQ2: +/- % 0,2 için analog çıkışyenileme süresi Röle çıkışı (R1, R2, R3): 5 ms (+/- 0,5 msn) yalıtım Güç ve kontrol arasındaki terminaller Dijital giriş sayısı 10 Dijital giriş tipi DI1...DI8 programlanabilir, 24 V DC (<= 30 V), empedans: 3,5 kOhm
DI7, DI8 darbe girişi olarak programlanabilir: 0…30 kHz, 24 V DC (<= 30 V)
STOA, STOB güvenli tork kapatma, 24 V DC (<= 30 V), empedans: > 2,2 kOhmDijital giriş lojiği 16 önceden ayarlı hız Dijital çıkış sayısı 2 Dijital çıkış tipi Lojik çıkış DQ+ 0…1 kHz <= 30 V DC 100 mA
Darbe çıkışı olarak programlanabilir DQ+ 0…30 kHz <= 30 V DC 20 mA
Lojik çıkış DQ- 0…1 kHz <= 30 V DC 100 mAanalog giriş sayısı 3 analog giriş tipi AI1, AI2, AI3 yazılım-yapılandırılabilir gerilim: 0...10 V DC, empedans: 30 kOhm, çözünürlük 12 bit
AI1, AI2, AI3 yazılım-yapılandırılabilir akım: 0...20 mA/4...20 mA, empedans: 250 Ohm, çözünürlük 12 bitanalog çıkış sayısı 2 analog çıkış tipi Yazılım-yapılandırılabilir gerilim AQ1, AQ2: 0...10 V DC empedans 470 Ohm, çözünürlük 10 bit
Yazılım-yapılandırılabilir akım AQ1, AQ2: 0...20 mA empedans 500 Ohm, çözünürlük 10 bitröle çıkış sayısı 3 röle çıkış tipi Yapılandırılabilir röle lojiki R1: hata rölesi NA/NK elektriksel dayanıklılık 100000 cycles
Yapılandırılabilir röle lojiki R2: sekans rölesi NA elektriksel dayanıklılık 1000000 cycles
Yapılandırılabilir röle lojiki R3: sekans rölesi NA elektriksel dayanıklılık 1000000 cyclesmaksimum anahtarlama akımı Röle çıkışı R1 üzerinde dirençli yük, cos phi = 1: 3 A -de 250 V AC
Röle çıkışı R1 üzerinde dirençli yük, cos phi = 1: 3 A -de 30 V DC
Röle çıkışı R1 üzerinde endüktif yük, cos phi = 0,4 ve L/R = 7 ms: 2 A -de 250 V AC
Röle çıkışı R1 üzerinde endüktif yük, cos phi = 0,4 ve L/R = 7 ms: 2 A -de 30 V DC
Röle çıkışı R2, R3 üzerinde dirençli yük, cos phi = 1: 5 A -de 250 V AC
Röle çıkışı R2, R3 üzerinde dirençli yük, cos phi = 1: 5 A -de 30 V DC
Röle çıkışı R2, R3 üzerinde endüktif yük, cos phi = 0,4 ve L/R = 7 ms: 2 A -de 250 V AC
Röle çıkışı R2, R3 üzerinde endüktif yük, cos phi = 0,4 ve L/R = 7 ms: 2 A -de 30 V DCminimum anahtarlama akımı Röle çıkışı R1, R2, R3: 5 mA -de 24 V DC fiziksel arayüz Ethernet
2 telli RS 485Konnektör Tipi 2 RJ45
1 RJ45erişim yöntemi Slave Modbus TCP iletim hızı 10, 100 Mbit
4,8 kbps
9600 bit/s
19200 bit/siletim çerçevesi RTU adreslerin sayısı 1…247 veri biçimi 8 bit, yapılandırılabilir tek, çift veya paritesiz polarizasyon tipi Empedans yok 4 kadranlı çalışma mümkün Yanlış asenkron motor kontrol profili Değişken moment standardı
Sabit tork standartı
Optimum moment modusenkron motor kontrol profili Sabit mıknatıslı motor
Senkronize relüktans motorMaksimum çıkış frekansı 599 Hz hızlanma ve yavaşlama rampaları 0,01...9999 sn arasında ayrı olarak doğrusal ayarlanabilir motor kayma kompanzasyonu Otomatik her türlü yük
Bastırılabilir
Ayarlanabilir
Sürekli mıknatıslı motor yasasında bulunmazanahtarlama frekansı 1...8 kHz ayarlanabilir
2,5...8 kHz değer kaybı faktörü ilenominal anahtarlama frekansı 2,5 kHz durana kadar frenleme DC enjeksiyon ile Fren kesici entegre Yanlış hat akımı 284,0 A -de 380 V (normal şart)
237,0 A -de 380 V (Ağır şart)
262,0 A -de 480 V (normal şart)
213,0 A -de 480 V (Ağır şart)Maksimum Giriş Akımı 284,0 A Maksimum çıkış voltajı 480,0 V görünen güç 201,3 kVA -de 480 V (normal şart)
161,4 kVA -de 480 V (Ağır şart)maksimum geçici akım 362 A süresince 60 s (normal şart)
375 A süresince 60 s (Ağır şart)Şebeke Frekansı 50...60 Hz muhtemel hat Isc 50 kA Yüksek aşırı yükte temel yük akımı 250,0 A Düşük aşırı yükte temel yük akımı 302,0 A W cinsinden güç dağılımı Zorlamalı konveksiyon: 3507 W -de 380 V 2,5 kHz
Doğal konveksiyon: 405 W -de 380 V 2,5 kHzGüvenlik fonksiyonu Güvenli Yön (SDI) ile Doğru Güvenlik fonksiyonu ile Güvenli Çalışma Durdurma (SOS) Doğru Güvenlik fonksiyonu Güvenli Konum (SP) ile Yanlış Güvenlik fonksiyonu ile Güvenli programlanabilir lojik Yanlış Güvenlik fonksiyonu ile Güvenli Hız İzleyici (SSM) Yanlış Güvenlik fonksiyonu Güvenli Durdurma 1 (SS1) ile Yanlış Sft fct Güvenli Durdurma 2 (SS2) ile Doğru Güvenlik fonksiyonu ile Güvenli tork kapalı (STO) Yanlış Kapalı göstergeli Doğru Güvenlik fonksiyonu ile Güvenli fren yönetimi (SBC/SBT) Yanlış Güvenlik fonksiyonu ile Güvenli Sınırlı Konum (SLP) Yanlış koruma tipi Termal koruma: motor
Güvenli tork kapatma: motor
Motor fazı kesme: motor
Termal koruma: sürücü
Güvenli tork kapatma: sürücü
Aşırı ısınma: sürücü
Çıkış fazları ve toprak arasındaki aşırı akım: sürücü
Çıkış geriliminin aşırı yükü: sürücü
Kısa devre koruması: sürücü
Motor fazı kesme: sürücü
DC veriyolunda aşırı gerilimler: sürücü
Hat besleme aşırı gerilimi: sürücü
Hat besleme düşük gerilimi: sürücü
Hat besleme faz kaybı: sürücü
Aşırı hız: sürücü
Kontrol devresinde kesme: sürücüSet başına Miktar 1 Genişlik 320 mm Yükseklik 852 mm Derinlik 393 mm Ürün Ağırlığı 82 kg yalıtım direnci > 1 MOhm 1 dakika için topraklamaya 500 V DC gürültü seviyesi 69,9 dB 'e uygun86/188/EEC titreşim direnci 1,5 mm tepeden tepeye (f= 2…13 Hz) conforming to IEC 60068-2-6
1 gn (f= 13…200 Hz) conforming to IEC 60068-2-6darbe dayanımı 15 gn için 11 ms 'e uygunIEC 60068-2-27 çevresel özellik Kimyasal kirlilik direnci sınıf 3C3 'e uygunIEC 60721-3-3
Toz kirliliği direnci sınıf 3S3 'e uygunIEC 60721-3-3bağıl nem 5…95 % yoğuşmasız 'e uygunIEC 60068-2-3 çalışma için ortam hava sıcaklığı -15…50 °C (olmadan)
50…60 °C (değer kaybı faktörü ile)çalışma yüksekliği <= 1000 m olmadan
1000...4800 m 100 m başına % 1 akım düşüşüyleÇalışma konumu Dikey +/- 10 derece Ürün Sertifikaları UL
CSA
TÜVİşaretleme CE Standartlar UL 508C
IEC 61800-3
IEC 61800-5-1
IEC 61000-3-12
IEC 60721-3
IEC 61508
IEC 13849-1Maksimum tork değeri <48 % tam yük 'e uygunIEC 61000-3-12 montaj stili Muhfazalı elektromanyetik uyumluluk Elektrostatik deşarj bağışıklık testi seviye 3 conforming to IEC 61000-4-2
Yayılmalı, radyo frekansı elektromanyetik alan bağışıklık testi seviye 3 conforming to IEC 61000-4-3
Elektrik hızlı geçici/patlama bağışıklık testi seviye 4 conforming to IEC 61000-4-4
1,2/50 µs - 8/20 µs kesinti bağışıklık testi seviye 3 conforming to IEC 61000-4-5
Iletimli radyo frekansı bağışıklık testi seviye 3 conforming to IEC 61000-4-6Çevre sınıfı (çalışma sırasında) IEC 60721-3-3'e göre sınıf 3C3
IEC 60721-3-3'e göre sınıf 3S3Darbe etkisi altında maksimum hızlanma (çalışma sırasında) 150 m/sn² 11 ms'de Titreşimsel stres altında maksimum hızlanma (çalışma sırasında) 10 m/sn² 13...200 Hz'de Titreşimli yük altında maksimum sapma (çalışma sırasında) 2...13 Hz'de 1,5 mm İzin verilen bağıl nem (depolama sırasında) EN 60721-3'e göre sınıf 3K5 soğutma havası hacmi 600 m3/h aşırı gerilim kategorisi III düzenleme döngüsü Ayarlanabilir PID regülatör gürültü seviyesi 69,9 dB kirletme derecesi 2 Pil tasarım ömrü -40…70 °C Depolama Ortam Koşulları -40…70 °C
