Siemens

SIEMENS 16A 7,5KW ACİL STOP ŞALTERİ ÖNDEN TESPİTLİ 4011209519213

Ürün Kodu : SIE-3LD2003-0TK53
%62 İskonto
2.043,60 TL
776,57 TL
1.267,03 TL
KDV Dahildir.
TÜKENDİ Stoklara girince haber ver
Kampanya
  • Ürün Özellikleri
  • Ödeme Seçenekleri
  • İade ve Teslimat
  • Yorumlar (0)

  • SIEMENS SENTRON 3LD 3LD2003‑0TK53 3 KUTUPLU ACİL STOP YÜK AYIRICI 16 A 7,5 kW ÖN PANELE MONTAJ STOP ŞALTERİ DÖNER KOL IP65

    Sentron 3Ld serisi üç kutuplu yük ayırıcı ve acil durdurma şalteri; 16 A nominal akım ve AC-23 sınıfına göre 400 V’ta 7,5 kW kesme gücüne sahiptir.

    Ön panele monte edilebilen bu ünite, kırmızı/sarı döner kumanda kolu ve dört delikli sabitleme tertibatıyla güvenli montaj imkânı tanır.

    Modüler yapısı sayesinde yardımcı kontak montajı hızlı ve zahmetsizdir; N-PE klemensi veya dört kutuplu bağlantı seçenekleri mevcuttur.

    16–250 A aralığında kilitlenebilir kumanda mekanizması, etkin şebeke izolasyonu sağlar.

    IP65 koruma sınıfına sahip kapalı muhafaza, dış ortam şartlarına dayanıklılık sunar.

    IEC, UL, CCC ve gemi inşa sertifikalarıyla dünya genelinde uyumlu çalışan cihaz; ön panel, montaj plakası, DIN rayı veya pano içi kurulum varyantlarıyla, isteğe bağlı direkt ya da döner tip kapı kumanda düzenekleriyle temin edilebilir.

    Ayrıca 3Ld2 modelleri, doğru akım uygulamaları için özel versiyonlar içerir.

    Bu şalter, sistemler ve kullanıcılar için kesintisiz ve güvenilir koruma sağlar.

    MarkaSiemens
    Tedarikçi No3LD2003-0TK53
    AçıklamaSENTRON, Switch disconnector 3LD, emergency switching-off switch, 3- pole, Iu: 16 A, operating power / at AC-23 A 400 V: 7.5 kW, front-mounted, rotary operating mechanism, Red / yellow, 4-hole mounting of the handle
    GTIN4011209519213
    Ağırlık0.206
    Derinlik0.071
    En0.079
    Uzunluk0.093
    UPC040892819014
    Emtia Kodu (GTİP)85365080
    LKZ_FDB/ Katalog KoduLV10.1
    Ürün Grubu5887
    Group CodeP360
    Sınıflandırmalar

     VersiyonSınıflandırma
    eClass1227-37-14-03
    eClass1427-37-14-03
    eClass627-37-14-03
    eClass7.127-37-14-03
    eClass827-37-14-03
    eClass927-37-14-03
    eClass9.127-37-14-03
    ETIM7EC000216
    ETIM8EC000216
    ETIM9EC000216
    IDEA45293
    UNSPSC1539-12-22-33
    ürün marka adıSENTRON
    ürün tanımıyükleme kesicileri
    ürün modeliAcil Kapat Şalteri
    gösterge modeli elle işletim anahtarlama pozisyonu göstergesi için1 ON – 0 OFF
    anahtar modeliÖn tarafa sabit
    çalıştırma elemanı modelikısa döndürme kulpu
    renk çalıştırma elemanıkırmızı
    tutamak modeliTahrik mekanizması, kırmızı/sarı
    anahtar tahriki modeli motor tahrikiHayir
    Genel teknik veriler
    kutup sayısı3
    yük kesici ebadı1
    mekanik kullanım süresi (işletim çevrimleri) tipik100 000
    elektrikli işletim süresi (işletim çevrimleri)
    ● AC-23 A'da 690 V'ta6 000
    anahtarlama frekansı maksimum50 1/h
    kirlilik derecesi3
    Gerilim
    izolasyon gerilimi anma değeri690 V
    şok gerilim mukavemeti anma değeri6 kV
    işletim gerilimi
    ● AC'de anma değeri690 V
    işletim frekansı anma değeri
    ● minimum50 Hz
    ● maksimum60 Hz
    Koruma sınıfı
    IP koruma türüIP65
    NEMA koruma türü1, 3R, 4X, 12
    IP koruma türü ön taraftaIP65
    Dağıtma
    güç kaybı [W] akım anma değerinde AC'de sıcak işletim durumunda kutup başına0,5 W
    Ana devre
    işletim akımı
    ● AC-21'de 690 V'ta anma değeri16 A
    ● AC-21 A'da 240 V'ta anma değeri16 A
    ● AC-21 A'da 400 V'ta anma değeri16 A
    ● AC-21 A'da 440 V'ta anma değeri16 A
    ● AC-23 A'da 400 V'ta anma değeri16 A
    işletim kapasitesi
    ● AC-23 A'da 240 V'ta anma değeri4 kW
    ● AC-23 A'da 400 V'ta anma değeri8 kW
    ● AC-23 A'da 440 V'ta anma değeri7,5 kW
    ● AC-23 A'da 690 V'ta anma değeri8 kW
    ● AC-3'te 240 V'ta anma değeri3 kW
    ● AC-3'te 400 V'ta anma değeri6 kW
    ● AC-3'te 690 V'ta anma değeri5,5 kW
    Yardımcı devre
    CO kontak sayısı yardımcı kontaklar için0
    açıcı sayısı yardımcı kontaklar için0
    kapayıcı sayısı yardımcı kontaklar için0
    işletim gerilimi yardımcı kontaklar AC'de maksimum500 V
    daimi akım yardımcı kontak anma değeri10 A
    izolasyon gerilimi yardımcı anahtar anma değeri500 V
    Uygunluk
    kullanma uygunluğu ana anahtarEvet
    kullanma uygunluğu yük ayırma anahtarıEvet
    kullanma uygunluğu ACİL-KAPAT şalteriEvet
    kullanma uygunluğu emniyet anahtarıEvet
    kullanma uygunluğu bakım/onarım anahtarıEvet
    Ürün Detayı
    ürün özelliği KAPALI pozisyonunda sabitlenebilirEvet
    Aksesuarlar
    ürün ilavesi opsiyonel
    ● motor tahrikiHayir
    ● gerilim tetikleyicisiHayir
    bağlanabilir açıcı sayısı yardımcı kontaklar için takılabilir maksimum3
    bağlanabilir kapatıcı sayısı yardımcı kontaklar için takılabilir maksimum3
    bağlanabilir CO kontak sayısı yardımcı kontaklar için takılabilir maksimum0
    asma kilit sayısı maksimum3
    kilit baklası kalınlığı asma kilitlerin4 ... 8 mm
    Kısa devre
    koşullu kısa devre akımı şebeke tarafında sigortada
    ● 690 V'ta gG sigorta ile anma değeri50 kA
    geçiş akımı kapalı anahtarda
    ● 240 V'ta anahtar + gG sigorta kombinasyonunda maksimum3 kA
    ● 440 V'ta anahtar + gG sigorta kombinasyonunda maksimum3 kA
    ● 690 V'ta anahtar + gG sigorta kombinasyonunda maksimum izin verilen3 kA
    I2t değeri kapalı anahtarda
    ● 240 V'ta anahtar + gG sigorta kombinasyonunda maksimum2,5 kA2.s
    ● 440 V'ta anahtar + gG sigorta kombinasyonunda maksimum2,5 kA2.s
    ● 690 V'ta anahtar + gG sigorta kombinasyonunda maksimum3 kA2.s
    sigorta elemanı modeli
    ● ana devrenin kısa devreye karşı korunması için gereklisigorta gL/gG: 20 A
    ● yardımcı anahtar kısa devre koruması için gereklisigorta gL/gG: 10 A
    işletim akımı devreye alınmış sigorta anma değeri20 A
    uygun
    işletim akımı AC'de UL 508/UL 60947-4-1 uyarınca nominal değer16 A
    işletim gerilimi AC'de 50/60 Hz'de UL 508/UL 60947-4-1 uyarınca anma değeri600 V
    aktif güç [hp] AC'de 480 V'ta UL 508/UL 60947-4-1 uyarınca anma değeri7,5
    aktif güç [hp] AC'de 600 V'ta UL 508/UL 60947-4-1 uyarınca anma değeri10
    kısa süreli akım mukavemeti (SCCR) 600 V'ta UL 508/UL 60947-4-1 uyarınca5 kA
    daimi akım devreye alınmış sigorta UL uyarınca anma değeri50 A
    sigortanın tipi UL uyarıncaRK5
    Bağlantılar
    AWG numarası kodlanmış bağlanabilir iletken kesiti tek telli maksimum
    ●  10
    ●  18
    bağlanabilir iletken kesiti türü bakır kablo için
    ● tek telli1x (1...6 mm²)
    ● ince telli kablo uç işlemeli1x (1...4 mm²)
    ● çok telli1x (1...6 mm²)
    bağlanabilir iletken kesiti türü yardımcı kontaklar için
    ● tek telliyandan montajlı yardımcı şalter 2x (0,75 ... 2,5 mm²), 1x 4 mm²; ön taraftaki yardιmcι şalter 1x (0,75 ... 2,5 mm²)
    ● ince telli kablo uç işlemeliyandan montajlı yardımcı şalter 2x (0,75 ... 1,5 mm²), 1x 2,5 mm²; ön taraftaki yardιmcι şalter 1x 2,5 mm²
    ● çok telliyandan montajlı yardımcı şalter 2x (0,75 ... 2,5 mm²), 1x 4 mm²; ön taraftaki yardιmcι şalter 1x (0,75 ... 2,5 mm²)
    elektrik bağlantısı modeli
    ● ana devre içinçerçeve kıskaçlar
    ● yardımcı kontaklar içinbağlantı klemensleri

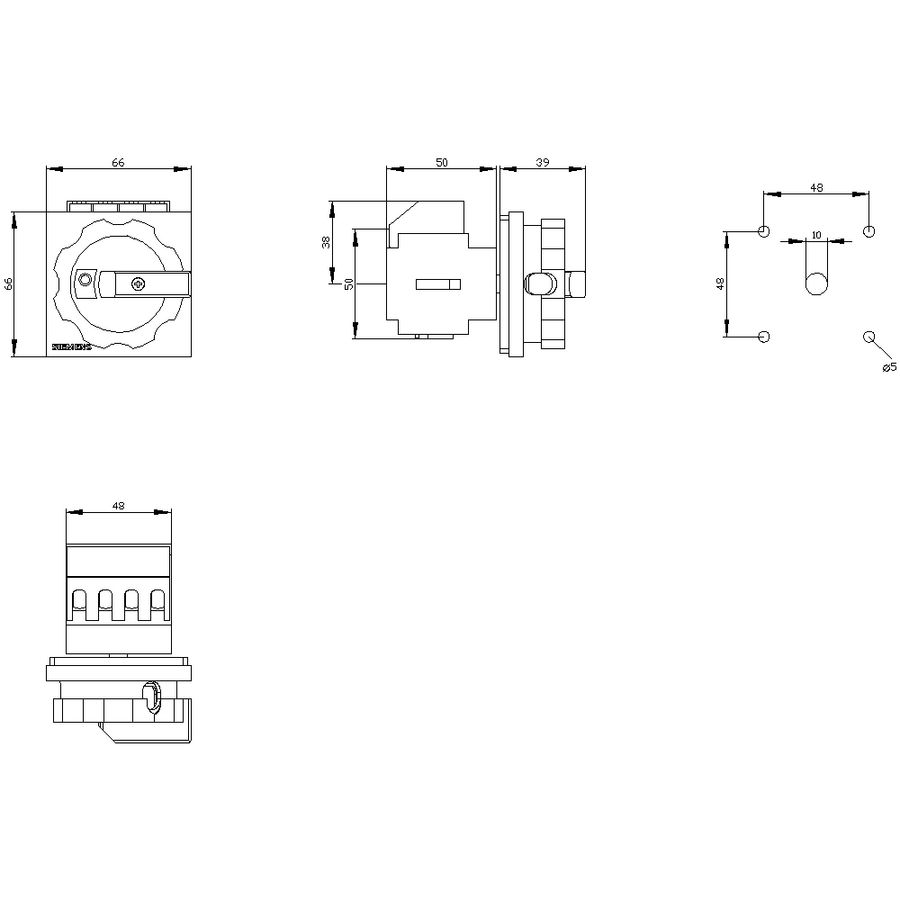

    Mekanik Tasarım
    cihaz modelisabit monte
    sabitleme türüSabit montaj tekniği montaj cihazı
    sabitleme türü
    ● 4 delikli sabitlemeli ön montajEvet
    ● ortadan sabitlemeli ön montajHayir
    ● ray montajıHayir
    MB başına net ağırlık206 g
    Çevresel koşullar
    ortam sıcaklığı işletim sırasında
    ● minimum-25 °C
    ● maksimum55 °C
    ortam sıcaklığı depolama sırasında
    ● minimum-25 °C
    ● maksimum55 °C
    Siemens Şalter , siemens şalt
