SIEMENS 200KW 400A 220VAC-DC 2NO+2NC SIRIUS KONTAKTÖR VİDA BAĞLANTILI 4011209508330

Ürün Kodu : SIE-3RT1075-6AP36
%70 indirimli
178.296,00 TL
53.488,80 TL
124.807,20 TL
KDV Dahildir.
Kampanya
  • Ürün Özellikleri
  • Ödeme Seçenekleri
  • İade ve Teslimat
  • Yorumlar (0)

  • SIEMENS SIRIUS 3RT1 Güç Kontaktörü

    Siemens SIRIUS 3RT1 serisi güç kontaktörü motorların anahtarlanması için tasarlanmıştır. 400 V’da 200 kW . 400 A . 3 kutuplu yapı. AC/DC 230 V . Yardımcı kontaklar 2 (NO) ve 2 (NC) . Vida bağlantı klemensleri sayesinde kolay montaj imkânı sunar. SIRIUS sistem modülüne entegre edilebilir ve diğer bileşenlerle uyumlu

    MarkaSiemens
    Tedarikçi No3RT1075-6AP36
    AçıklamaPower contactor, AC-3 400 A, 200 kW / 400 V AC (50-60 Hz) / DC operation 220-240 V UC Auxiliary contacts 2 NO + 2 NC 3-pole, Size S12 Busbar connections Drive: conventional screw terminal
    GTIN4011209508330
    Ağırlık10.23
    Derinlik0.272
    En0.289
    Uzunluk0.233
    ürün marka adıSIRIUS
    ürün tanımıGüç kontaktörü
    ürün tipi tanımı3RT1
    Genel teknik veriler
    koruyucu ebadıS12
    ürün ilavesi
    ● iletişim fonksiyon modülüHayir
    ● yardιmcι anahtarEvet
    güç kaybı [W] akım anma değerinde
    ● AC'de sıcak işletim durumunda105 W
    ● AC'de sıcak işletim durumunda kutup başına35 W
    ● yük akım parçasız tipik10 W
    güç kaybı hesaplaması türü akıma bağlıkare
    izolasyon gerilimi
    ● ana akım devresinin kirlilik derecesi 3’te anma değeri1 000 V
    ● yardımcı akım devresinin kirlilik derecesi 3’te anma değeri500 V
    şok gerilim mukavemeti
    ● ana akım devresinin anma değeri8 kV
    ● yardımcı akım devresinin anma değeri6 kV
    güvenli ayırma için izin verilen maksimum gerilim bobin ve ana kontaklar arasında EN 60947-1 uyarınca690 V
    şok mukavemeti dikdörtgen darbede
    ● AC'de8,5 g / 5 msan, 4,2 g / 10 msan
    ● DC'de8,5 g / 5 msan, 4,2 g / 10 msan
    şok mukavemeti sinüs darbesinde
    ● AC'de13,4 g / 5 msan, 6,5 g / 10 msan
    ● DC'de13,4 g / 5 msan, 6,5 g / 10 msan
    mekanik kullanım süresi (işletim çevrimleri)
    ● kontaktör tipik10 000 000
    ● elektronik uyumlu yardımcı anahtar bloklu kontaktör tipik5 000 000
    ● yardımcı anahtar bloklu kontaktör tipik10 000 000
    referans işareti IEC 81346-2:2009 uyarıncaQ
    RoHS yönetmeliği (gün/ay/yıl)05/01/2012
    SVHC substance nameLead CAS-No. 7439-92-1
    MB başına net ağırlık10,162 kg
    Ortam koşulları
    kurulum yüksekliği NN üzerinde yükseklikte maksimum2 000 m
    ortam sıcaklığı
    ● işletim sırasında-25 ... +60 °C
    ● depolama sırasında-55 ... +80 °C
    bağıl nem minimum10 %
    bağıl nem 55 ℃'de IEC 60068-2-30 uyarınca maksimum95 %
    Ana akım devresi
    kutup sayısı ana devre için3
    kapayıcı sayısı ana kontaklar için3
    açıcı sayısı ana kontaklar için0
    işletim gerilimi
    ● AC-3'te anma değeri maksimum1 000 V
    ● AC-3e'de anma değeri maksimum1 000 V
    işletim akımı
    ● AC-1'de 400 V'ta 40 °C ortam sıcaklığında anma değeri430 A
    ● AC-1'de
    — 690 V'a kadar 40 °C ortam sıcaklığında anma değeri430 A
    — 690 V'a kadar 60 °C ortam sıcaklığında anma değeri400 A
    — 1000 V'a kadar 40 °C ortam sıcaklığında anma değeri200 A
    — 1000 V'a kadar 60 °C ortam sıcaklığında anma değeri200 A
    ● AC-3'te
    — 400 V'ta anma değeri400 A
    — 500 V'ta anma değeri400 A
    — 690 V'ta anma değeri400 A
    — 1000 V'ta anma değeri180 A
    ● AC-3e'de
    — 400 V'ta anma değeri400 A
    — 500 V'ta anma değeri400 A
    — 690 V'ta anma değeri400 A
    — 1000 V'ta anma değeri180 A
    ● AC-4'te 400 V'ta anma değeri350 A
    ● AC-5a'da 690 V'a kadar anma değeri378 A
    ● AC-5b'de 400 V'a kadar anma değeri332 A
    ● AC-6a'da
    — 230 V'a kadar n=20 akım pik değerinde anma değeri395 A
    — 400 V'a kadar n=20 akım pik değerinde anma değeri395 A
    — 500 V'a kadar n=20 akım pik değerinde anma değeri395 A
    — 690 V'a kadar n=20 akım pik değerinde anma değeri395 A
    — 1000 V'a kadar n=20 akım pik değerinde anma değeri180 A
    ● AC-6a'da
    — 230 V'a kadar n=30 akım pik değerinde anma değeri264 A
    — 400 V'a kadar n=30 akım pik değerinde anma değeri264 A
    — 500 V'a kadar n=30 akım pik değerinde anma değeri264 A
    — 690 V'a kadar n=30 akım pik değerinde anma değeri264 A
    — 1000 V'a kadar n=30 akım pik değerinde anma değeri180 A
    minimum kesit ana devrede maksimum AC-1 anma değerinde300 mm²
    işletim akımı yakl. 200.000 işletim çevrimi için AC-4'te
    ● 400 V'ta anma değeri150 A
    ● 690 V'ta anma değeri135 A
    işletim akımı
    ● 1 akım hattında DC-1’de
    — 24 V'ta anma değeri400 A
    — 60 V'ta anma değeri330 A
    — 110 V'ta anma değeri33 A
    — 220 V'ta anma değeri3,8 A
    — 440 V'ta anma değeri0,9 A
    — 600 V'ta anma değeri0,6 A
    ● seri devre 2 akım hattında DC-1’de
    — 24 V'ta anma değeri400 A
    — 60 V'ta anma değeri400 A
    — 110 V'ta anma değeri400 A
    — 220 V'ta anma değeri400 A
    — 440 V'ta anma değeri4 A
    — 600 V'ta anma değeri2 A
    ● seri devre 3 akım hattında DC-1’de
    — 24 V'ta anma değeri400 A
    — 60 V'ta anma değeri400 A
    — 110 V'ta anma değeri400 A
    — 220 V'ta anma değeri400 A
    — 440 V'ta anma değeri11 A
    — 600 V'ta anma değeri5,2 A
    ● 1 akım hattında DC-3'te DC-5'te
    — 24 V'ta anma değeri400 A
    — 60 V'ta anma değeri11 A
    — 220 V'ta anma değeri0,6 A
    — 440 V'ta anma değeri0,18 A
    — 600 V'ta anma değeri0,125 A
    ● seri devre 2 akım hattında DC-3'te DC-5'te
    — 24 V'ta anma değeri400 A
    — 60 V'ta anma değeri400 A
    — 110 V'ta anma değeri400 A
    — 220 V'ta anma değeri2,5 A
    — 440 V'ta anma değeri0,65 A
    — 600 V'ta anma değeri0,37 A
    ● seri devre 3 akım hattında DC-3'te DC-5'te
    — 24 V'ta anma değeri400 A
    — 60 V'ta anma değeri400 A
    — 110 V'ta anma değeri400 A
    — 220 V'ta anma değeri400 A
    — 440 V'ta anma değeri1,4 A
    — 600 V'ta anma değeri0,75 A
    işletim kapasitesi
    ● AC-3'te
    — 230 V'ta anma değeri132 kW
    — 400 V'ta anma değeri200 kW
    — 500 V'ta anma değeri250 kW
    — 690 V'ta anma değeri400 kW
    — 1000 V'ta anma değeri250 kW
    ● AC-3e'de
    — 230 V'ta anma değeri132 kW
    — 400 V'ta anma değeri200 kW
    — 500 V'ta anma değeri250 kW
    — 690 V'ta anma değeri400 kW
    — 1000 V'ta anma değeri250 kW
    işletim kapasitesi yakl. 200.000 işletim çevrimi için AC-4'te
    ● 400 V'ta anma değeri85 kW
    ● 690 V'ta anma değeri133 kW
    işletim görünür gücü AC-6a'da
    ● 230 V'a kadar n=20 akım pik değerinde anma değeri150 kVA
    ● 400 V'a kadar n=20 akım pik değerinde anma değeri270 kVA
    ● 500 V'a kadar n=20 akım pik değerinde anma değeri340 kVA
    ● 690 V'a kadar n=20 akım pik değerinde anma değeri470 kVA
    ● 1000 V'a kadar n=20 akım pik değerinde anma değeri310 kVA
    işletim görünür gücü AC-6a'da
    ● 230 V'a kadar n=30 akım pik değerinde anma değeri100 kVA
    ● 400 V'a kadar n=30 akım pik değerinde anma değeri180 kVA
    ● 500 V'a kadar n=30 akım pik değerinde anma değeri220 kVA
    ● 690 V'a kadar n=30 akım pik değerinde anma değeri310 kVA
    ● 1000 V'a kadar n=30 akım pik değerinde anma değeri310 kVA
    kısa süreli akım mukavemeti soğuk işletim durumunda 40 °C'ye kadar
    ● 1 sn. ile sınırlı akımsız anahtarlamalı maksimum6 600 A; AC-1 anma değerine uygun minimum kesit kullanın
    ● 5 sn. ile sınırlı akımsız anahtarlamalı maksimum5 761 A; AC-1 anma değerine uygun minimum kesit kullanın
    ● 10 sn. ile sınırlı akımsız anahtarlamalı maksimum4 143 A; AC-1 anma değerine uygun minimum kesit kullanın
    ● 30 sn. ile sınırlı akımsız anahtarlamalı maksimum2 635 A; AC-1 anma değerine uygun minimum kesit kullanın
    ● 60 sn. ile sınırlı akımsız anahtarlamalı maksimum2 088 A; AC-1 anma değerine uygun minimum kesit kullanın
    yük boşaltma frekansı
    ● AC'de2 000 1/h
    ● DC'de2 000 1/h
    anahtarlama frekansı
    ● AC-1'de maksimum700 1/h
    ● AC-2'de maksimum200 1/h
    ● AC-3'te maksimum500 1/h
    ● AC-3e'de
    — maksimum500 1/h
    ● AC-4'te maksimum130 1/h
    Kontrol devresi/ Kumanda
    gerilim türü kontrol besleme gerilimiAC/DC
    kontrol besleme gerilimi AC'de
    ● 50 Hz'de anma değeri220 ... 240 V
    ● 60 Hz'de anma değeri220 ... 240 V
    kontrol besleme gerilimi DC'de anma değeri220 ... 240 V
    çalışma alanı faktörü kontrol gerilimi anma değeri solenoid DC'de
    ● başlangıç değeri0,8
    ● bitiş değeri1,1
    çalışma alanı faktörü kontrol gerilimi anma değeri solenoid AC'de
    ● 50 Hz'de0,8 ... 1,1
    ● 60 Hz'de0,8 ... 1,1
    aşιrι gerilim sınırlayıcı modelivaristörlü
    kapanma görünür gücü
    ● minimum kontrol besleme gerilimi ölçüm değerinde AC'de
    — 50 Hz'de700 VA
    — 60 Hz'de700 VA
    ● maksimum kontrol besleme gerilimi ölçüm değerinde AC'de
    — 60 Hz'de830 VA
    — 50 Hz'de830 VA
    kapanma görünür gücü solenoid AC'de
    ● 50 Hz'de830 VA
    ● 60 Hz'de830 VA
    güç faktörü endüktif bobin kapanma gücünde
    ● 50 Hz'de0,9
    ● 60 Hz'de0,9
    tutma görünür gücü
    ● minimum kontrol besleme gerilimi ölçüm değerinde DC'de8,5 VA
    ● maksimum kontrol besleme gerilimi ölçüm değerinde DC'de10 VA
    tutma görünür gücü
    ● minimum kontrol besleme gerilimi ölçüm değerinde AC'de
    — 50 Hz'de7,6 VA
    — 60 Hz'de7,6 VA
    ● maksimum kontrol besleme gerilimi ölçüm değerinde AC'de
    — 50 Hz'de9,2 VA
    — 60 Hz'de9,2 VA
    güç faktörü endüktif bobin tutma gücünde
    ● 50 Hz'de0,9
    ● 60 Hz'de0,9
    kapanma gücü solenoid DC'de920 W
    tutma gücü solenoid DC'de10 W
    kapanış gecikmesi
    ● AC'de45 ... 100 ms
    ● DC'de45 ... 100 ms
    açılış gecikmesi
    ● AC'de60 ... 100 ms
    ● DC'de60 ... 100 ms
    elektrik arkı süresi10 ... 15 ms
    aktivasyon modeli anahtar tahrikiStandart A1 - A2

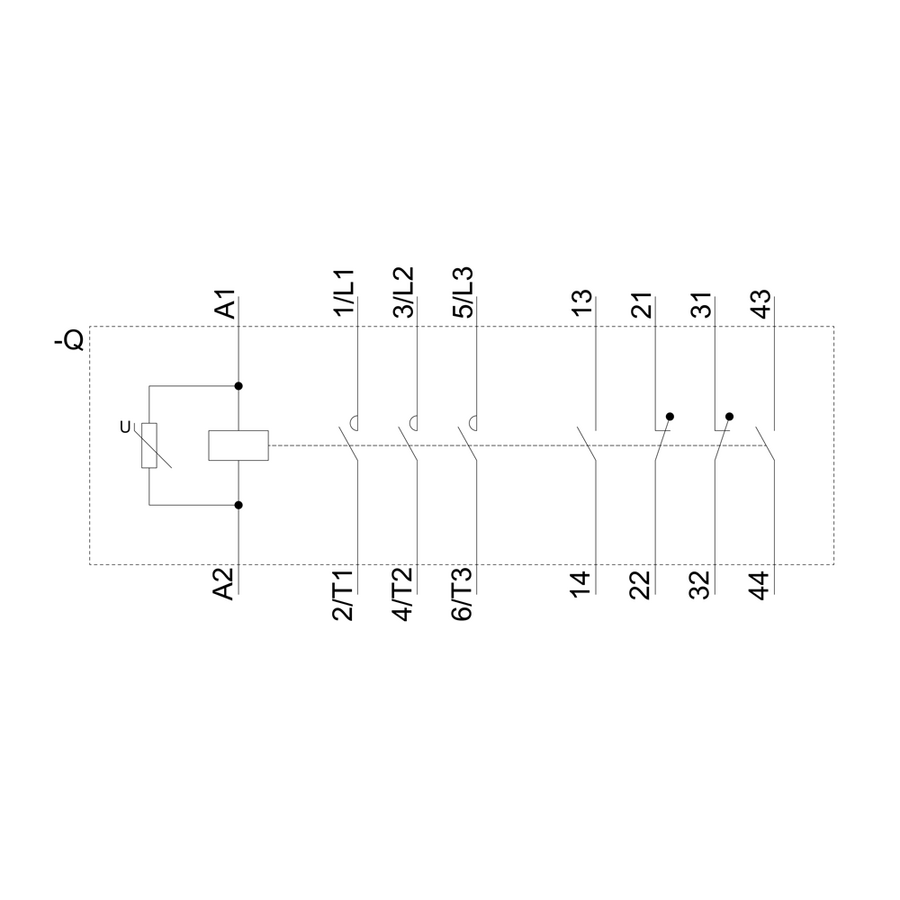

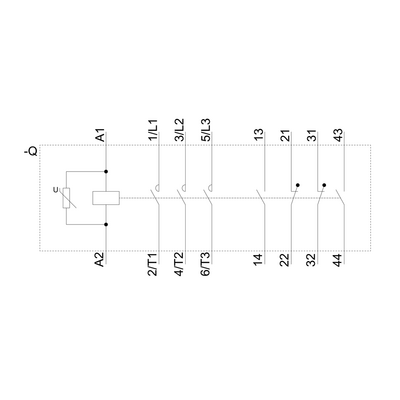

    Yardιmcι akιm devresi
    açıcı sayısı yardımcı kontaklar için gecikmesiz anahtarlama2
    kapayıcı sayısı yardımcı kontaklar için gecikmesiz anahtarlama2
    işletim akımı AC-12'de maksimum10 A
    işletim akımı AC-15'te
    ● 230 V'ta anma değeri6 A
    ● 400 V'ta anma değeri3 A
    ● 500 V'ta anma değeri2 A
    ● 690 V'ta anma değeri1 A
    işletim akımı DC-12'de
    ● 24 V'ta anma değeri10 A
    ● 48 V’ta anma değeri6 A
    ● 60 V'ta anma değeri6 A
    ● 110 V'ta anma değeri3 A
    ● 125 V'ta anma değeri2 A
    ● 220 V'ta anma değeri1 A
    ● 600 V'ta anma değeri0,15 A
    işletim akımı DC-13'te
    ● 24 V'ta anma değeri10 A
    ● 48 V’ta anma değeri2 A
    ● 60 V'ta anma değeri2 A
    ● 110 V'ta anma değeri1 A
    ● 125 V'ta anma değeri0,9 A
    ● 220 V'ta anma değeri0,3 A
    ● 600 V'ta anma değeri0,1 A
    kontak güvenilirliği yardımcı kontaklarbeher 100 milyonda hatalı çalıştırma (17 V, 1 mA)
    Nominal UL/CSA verileri
    tam yük akımı (FLA) 3 fazlı trifaz motor için
    ● 480 V'ta anma değeri361 A
    ● 600 V'ta anma değeri382 A
    mekanik güç çıkışı [hp]
    ● 3 fazlı trifaz motor için
    — 200/208 V'ta anma değeri125 hp
    — 220/230 V'ta anma değeri150 hp
    — 460/480 V'ta anma değeri300 hp
    — 575/600 V'ta anma değeri400 hp
    kontak yük kapasitesi yardımcı kontaklar UL uyarıncaA600 / Q600
    Kısa devre koruması
    minyatür devre kesici modeli yardımcı devrenin kısa devre korunması için 230 V'a kadarC karakteristiği: 10 A; 0,4 kA
    sigorta elemanı modeli
    ● ana devrenin kısa devreye karşı korunması için
    — düzenleme türü 1’de gerekligG: 630 A (690 V, 100 kA)
    — düzenleme türü 2’de gerekligG: 500 A (690 V, 100 kA), aM: 400 A (690 V, 50 kA), BS88: 450 A (415 V, 50 kA)
    ● yardımcı anahtar kısa devre koruması için gerekligG: 10 A (500 V, 1 kA)

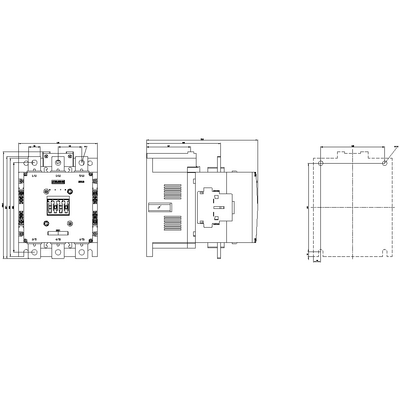

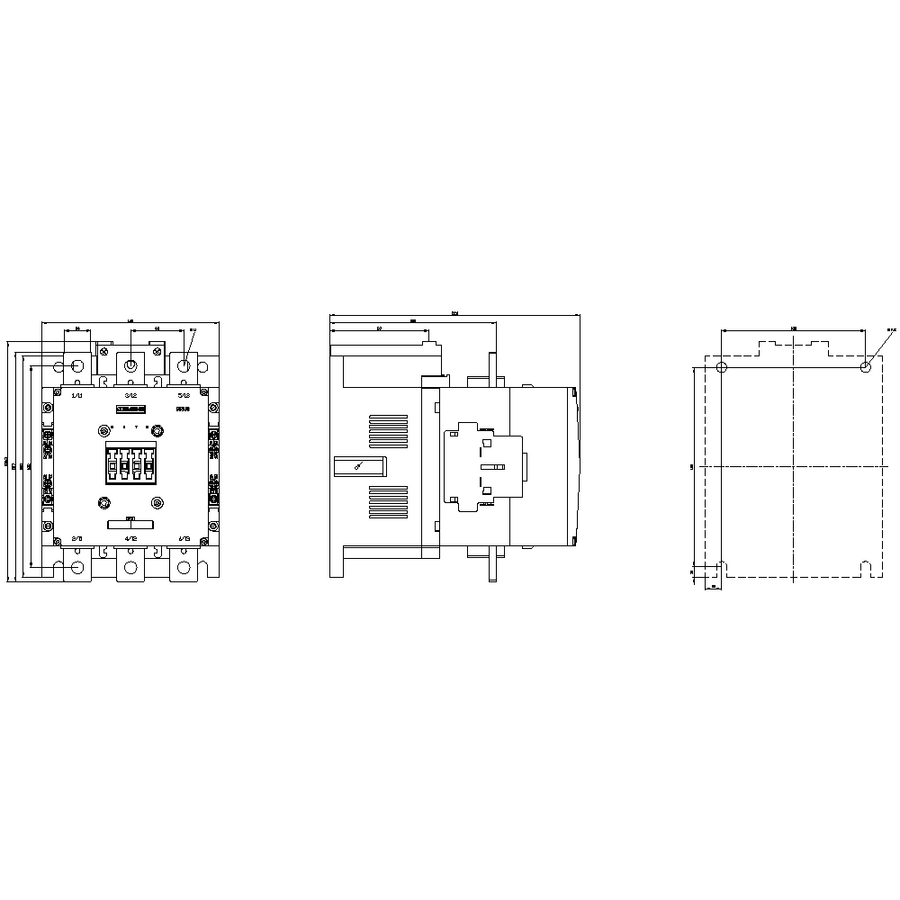

    Montaj/ Sabitleme/ Ebatlar
    montaj konumudikey montaj düzleminde +/-90° döndürülebilir, dikey montaj düzleminde +/- 22.5° öne ve arkaya eğilebilir
    sabitleme türü sıra montajıEvet
    sabitleme türüvidalı sabitleme
    yükseklik214 mm
    genişlik160 mm
    derinlik225 mm
    uyulması gereken mesafe
    ● sıralı montajda
    — önde20 mm
    — yukarı10 mm
    — aşağı doğru10 mm
    — yanlarda0 mm
    ● topraklanmış parçalara
    — önde20 mm
    — yukarı10 mm
    — yanlarda10 mm
    — aşağı doğru10 mm
    ● gerilim taşıyan parçalara
    — önde20 mm
    — yukarı10 mm
    — aşağı doğru10 mm
    — yanlarda10 mm
    Bağlantılar/ Terminaller
    elektrik bağlantısı modeli
    ● ana devre içinBağlantı rayı
    ● yardımcı ve kontrol devreleri içinvida bağlantısı
    ● kontaktörde yardımcı kontaklar içinVida bağlantısı
    ● solenoidVida bağlantısı
    genişlik bağlantı raylarının25 mm
    kalınlık bağlantı raylarının6 mm
    çap antenin11 mm
    delik sayısı1
    bağlanabilir iletken kesiti türü
    ● AWG hatlarında ana kontaklar için2/0 ... 500 kcmil
    bağlanabilir iletken kesiti ana kontaklar için
    ● çok telli70 ... 240 mm²
    bağlanabilir iletken kesiti yardımcı kontaklar için
    ● tek telli veya çok telli0,5 ... 4 mm²
    ● ince telli kablo uç işlemeli0,5 ... 2,5 mm²
    bağlanabilir iletken kesiti türü
    ● yardımcı kontaklar için
    — tek telli2x (0,5 ... 1,5 mm²), 2x (0,75 ... 2,5 mm²), max. 2x (0,75 ... 4 mm²)
    — tek telli veya çok telli2x (0,5 ... 1,5 mm²), 2x (0,75 ... 2,5 mm²), max. 2x (0,75 ... 4 mm²)
    — ince telli kablo uç işlemeli2x (0,5 ... 1,5 mm²), 2x (0,75 ... 2,5 mm²)
    ● AWG hatlarında yardımcı kontaklar için2x (20 ... 16), 2x (18 ... 14), 1x 12
    AWG numarası kodlanmış bağlanabilir iletken kesiti yardımcı kontaklar için18 ... 14
    Emniyet
    ürün fonksiyonu
    ● IEC 60947-4-1 uaryınca aynalı kontakEvet
    ● IEC 60947-5-1 uyarınca pozitif kılavuzlamalıHayir
    ● güvenlik fonksiyonu için uygundurEvet
    kullanma uygunluğu emniyetli kapatmaEvet
    kullanım süresi maksimum20 a
    test aşınmaya göre kullanım süresi gerekliEvet
    tehlike yaratan kesilmelerin oranı
    ● düşük zorlanma oranında SN 31920 uyarınca40 %
    ● yüksek zorlanma oranında SN 31920 uyarınca73 %
    B10 değeri yüksek zorlanma oranında SN 31920 uyarınca1 000 000
    devre dışı kalma oranı [FIT] düşük zorlanma oranında SN 31920 uyarınca100 FIT
    ISO 13849
    cihaz tipi ISO 13849-1 uyarınca3
    yüksek boyutlandırma ISO 13849-2 uyarınca gerekliEvet
    IEC 61508
    emniyetli cihaz türü IEC 61508-2 uyarıncaA tipi
    Elektrik Güvenliği
    IP koruma türü ön tarafta IEC 60529 uyarıncaIP00; Çerçeve klemensli IP20/kapak
    temas koruması ön tarafta IEC 60529 uyarıncaçerçeve terminali/kapak ile birlikte, önden dikey dokunma durumunda parmak korumalı
    Siemens Kontaktör , siemens şalt

  • İade Kabulu: İade edilen ürünlerin kutusu ambalajı zarar görmemiş, yeniden satılabilir kullanılabilir ve satışa hazır olması halinde iadeler kabul edilir.

    İade Reddi: Ürünün kutusu ambalajı açılmış ve montajı yapılmış ürünlerin iadesi kesinlikle kabul edilmemektedir.

    Teslimat: 15:00' a kadar yapılan siparişler aynı gün kargoya teslim edilir.
T-Soft E-Ticaret Sistemleriyle Hazırlanmıştır.
