Siemens

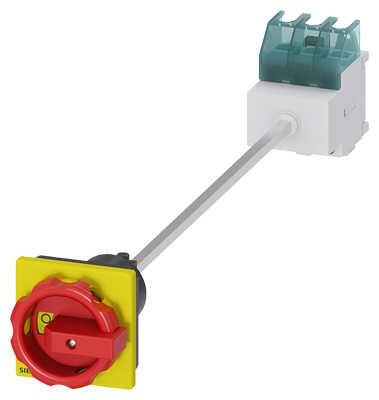

SIEMENS 25A 9,5 KW ACİL STOP ŞALTERİ DİPTEN TESPİTLİ KİLİTLEMELİ KAPI BAĞLANTILI 4011209403017

Ürün Kodu : SIE-3LD2113-0TK53
%62 İskonto
3.580,80 TL
1.360,70 TL
2.220,10 TL
KDV Dahildir.
TÜKENDİ Stoklara girince haber ver
Kampanya
  • Ürün Özellikleri
  • Ödeme Seçenekleri
  • İade ve Teslimat
  • Yorumlar (0)

  • 3LD2113-0TK53 SIEMENS 25A DİPTEN ACİL STOP ŞALTERİ

    Sentron 3Ld2 serisi üç kutuplu yük kesici ve acil kapama şalteri, 25 A nominal akım ve AC-23 kategorisinde 400 V’da 9,5 kW’a kadar güç ayırma kapasitesine sahiptir.

    Zemin montajına uygun tasarlanan bu model; kapı emniyet kilidi, kırmızı-sarı döner kumanda kolu ve dört delikli sabitleme tutacağıyla öne çıkar.

    Trifaze motorlardan iklimlendirme ve havalandırma sistemlerine, makine-konveyör hatlarından kimya, gıda ve içecek tesislerine kadar geniş bir uygulama aralığında güvenli enerji izolasyonu sağlar.

    Esnek modüler yapısı, yardımcı kontakların zahmetsizce eklenmesine imkân tanır; N–PE ya da dört kutuplu bağlantı alternatifleri sunulur.

    16–250 A aralığında kilitlenebilir sürgü mekanizması, şebeke kesiminde yüksek uyumluluk ve kolaylık sağlar.

    IP65 koruma sınıfına sahip kapalı muhafazası, dış ortam koşullarına karşı dirençlidir.

    Uluslararası IEC, UL, CCC ve gemi yapımı onayları sayesinde dünya genelinde kullanılabilen bu şalterler; ön pano, montaj plakası, ray veya dağıtım panosu montajı için çeşitli konfigürasyonlarda, doğrudan ya da döner tip kapı tahrik sistemleriyle ve DC uygulamaları için özel 3Ld2 versiyonlarıyla teslim edilir.

    Operatör ve ekipman emniyetini sürekli korumayı hedefleyen bu cihazlar, endüstriyel tesislerde kesintisiz koruma sunar.

    MarkaSiemens
    Tedarikçi No3LD2113-0TK53
    AçıklamaSENTRON, Switch disconnector 3LD, emergency switching-off switch, 3- pole, Iu: 25 A, operating power / at AC-23 A 400 V: 9.5 kW, floor mounting with door coupling, rotary operating mechanism, Red / yellow, 4-hole mounting of the handle
    GTIN4011209403017
    Ağırlık0.404
    Derinlik0.07
    En0.085
    Uzunluk0.42
    Emtia Kodu (GTİP)85365080
    LKZ_FDB/ Katalog KoduLV10.1
    Ürün Grubu5887
    Group CodeP360
    Sınıflandırmalar

     VersiyonSınıflandırma
    eClass1227-37-14-03
    eClass1427-37-14-03
    eClass627-37-14-03
    eClass7.127-37-14-03
    eClass827-37-14-03
    eClass927-37-14-03
    eClass9.127-37-14-03
    ETIM7EC000216
    ETIM8EC000216
    ETIM9EC000216
    IDEA45293
    UNSPSC1539-12-22-33
    ürün marka adıSENTRON
    ürün tanımıyükleme kesicileri
    ürün modeliAcil Kapat Şalteri
    gösterge modeli elle işletim anahtarlama pozisyonu göstergesi için1 ON – 0 OFF
    anahtar modeliKapı kuplajı ile zemine sabitleme
    çalıştırma elemanı modelikısa döndürme kulpu
    renk çalıştırma elemanıkırmızı
    tutamak modeliTahrik mekanizması, kırmızı/sarı
    anahtar tahriki modeli motor tahrikiHayir
    Genel teknik veriler
    kutup sayısı3
    yük kesici ebadı2
    mekanik kullanım süresi (işletim çevrimleri) tipik100 000
    elektrikli işletim süresi (işletim çevrimleri)
    ● AC-23 A'da 690 V'ta6 000
    anahtarlama frekansı maksimum50 1/h
    kirlilik derecesi3
    Gerilim
    izolasyon gerilimi anma değeri690 V
    şok gerilim mukavemeti anma değeri6 kV
    işletim gerilimi
    ● AC'de anma değeri690 V
    işletim frekansı anma değeri
    ● minimum50 Hz
    ● maksimum60 Hz
    Koruma sınıfı
    IP koruma türüIP65
    NEMA koruma türü1, 3R, 4X, 12
    IP koruma türü ön taraftaIP65
    Dağıtma
    güç kaybı [W] akım anma değerinde AC'de sıcak işletim durumunda kutup başına1,1 W
    Ana devre
    işletim akımı
    ● AC-21'de 690 V'ta anma değeri25 A
    ● AC-21 A'da 240 V'ta anma değeri25 A
    ● AC-21 A'da 400 V'ta anma değeri25 A
    ● AC-21 A'da 440 V'ta anma değeri25 A
    ● AC-23 A'da 400 V'ta anma değeri20 A
    işletim kapasitesi
    ● AC-23 A'da 240 V'ta anma değeri5 kW
    ● AC-23 A'da 400 V'ta anma değeri10 kW
    ● AC-23 A'da 440 V'ta anma değeri9,5 kW
    ● AC-23 A'da 690 V'ta anma değeri10 kW
    ● AC-3'te 240 V'ta anma değeri4 kW
    ● AC-3'te 400 V'ta anma değeri8 kW
    ● AC-3'te 690 V'ta anma değeri7,5 kW
    Yardımcı devre
    CO kontak sayısı yardımcı kontaklar için0
    açıcı sayısı yardımcı kontaklar için0
    kapayıcı sayısı yardımcı kontaklar için0
    işletim gerilimi yardımcı kontaklar AC'de maksimum500 V
    daimi akım yardımcı kontak anma değeri10 A
    izolasyon gerilimi yardımcı anahtar anma değeri500 V
    Uygunluk
    kullanma uygunluğu ana anahtarEvet
    kullanma uygunluğu yük ayırma anahtarıEvet
    kullanma uygunluğu ACİL-KAPAT şalteriEvet
    kullanma uygunluğu emniyet anahtarıEvet
    kullanma uygunluğu bakım/onarım anahtarıEvet
    Ürün Detayı
    ürün özelliği KAPALI pozisyonunda sabitlenebilirEvet
    Aksesuarlar
    ürün ilavesi opsiyonel
    ● motor tahrikiHayir
    ● gerilim tetikleyicisiHayir
    bağlanabilir açıcı sayısı yardımcı kontaklar için takılabilir maksimum3
    bağlanabilir kapatıcı sayısı yardımcı kontaklar için takılabilir maksimum5
    bağlanabilir CO kontak sayısı yardımcı kontaklar için takılabilir maksimum0
    asma kilit sayısı maksimum3
    kilit baklası kalınlığı asma kilitlerin4 ... 8 mm
    Kısa devre
    koşullu kısa devre akımı şebeke tarafında sigortada
    ● 690 V'ta gG sigorta ile anma değeri50 kA
    geçiş akımı kapalı anahtarda
    ● 240 V'ta anahtar + gG sigorta kombinasyonunda maksimum3,5 kA
    ● 440 V'ta anahtar + gG sigorta kombinasyonunda maksimum3,5 kA
    ● 690 V'ta anahtar + gG sigorta kombinasyonunda maksimum izin verilen4 kA
    I2t değeri kapalı anahtarda
    ● 240 V'ta anahtar + gG sigorta kombinasyonunda maksimum4 kA2.s
    ● 440 V'ta anahtar + gG sigorta kombinasyonunda maksimum4 kA2.s
    ● 690 V'ta anahtar + gG sigorta kombinasyonunda maksimum4 kA2.s
    sigorta elemanı modeli
    ● ana devrenin kısa devreye karşı korunması için gereklisigorta gL/gG: 25 A
    ● yardımcı anahtar kısa devre koruması için gereklisigorta gL/gG: 10 A
    işletim akımı devreye alınmış sigorta anma değeri25 A
    uygun
    işletim akımı AC'de UL 508/UL 60947-4-1 uyarınca nominal değer25 A
    işletim gerilimi AC'de 50/60 Hz'de UL 508/UL 60947-4-1 uyarınca anma değeri600 V
    aktif güç [hp] AC'de 480 V'ta UL 508/UL 60947-4-1 uyarınca anma değeri10
    aktif güç [hp] AC'de 600 V'ta UL 508/UL 60947-4-1 uyarınca anma değeri15
    kısa süreli akım mukavemeti (SCCR) 600 V'ta UL 508/UL 60947-4-1 uyarınca5 kA
    daimi akım devreye alınmış sigorta UL uyarınca anma değeri50 A
    sigortanın tipi UL uyarıncaRK5
    Bağlantılar
    AWG numarası kodlanmış bağlanabilir iletken kesiti tek telli maksimum
    ●  8
    ●  14
    bağlanabilir iletken kesiti türü bakır kablo için
    ● tek telli1x (1,5...16 mm²)
    ● ince telli kablo uç işlemeli1x (1,5...10 mm²)
    ● çok telli1x (1,5...16 mm²)
    bağlanabilir iletken kesiti türü yardımcı kontaklar için
    ● tek telliyandan montajlı yardımcı şalter 2x (0,75 ... 2,5 mm²), 1x 4 mm²; ön taraftaki yardιmcι şalter 1x (0,75 ... 2,5 mm²)
    ● ince telli kablo uç işlemeliyandan montajlı yardımcı şalter 2x (0,75 ... 1,5 mm²), 1x 2,5 mm²; ön taraftaki yardιmcι şalter 1x 2,5 mm²
    ● çok telliyandan montajlı yardımcı şalter 2x (0,75 ... 2,5 mm²), 1x 4 mm²; ön taraftaki yardιmcι şalter 1x (0,75 ... 2,5 mm²)
    elektrik bağlantısı modeli
    ● ana devre içinçerçeve kıskaçlar
    ● yardımcı kontaklar içinbağlantı klemensleri

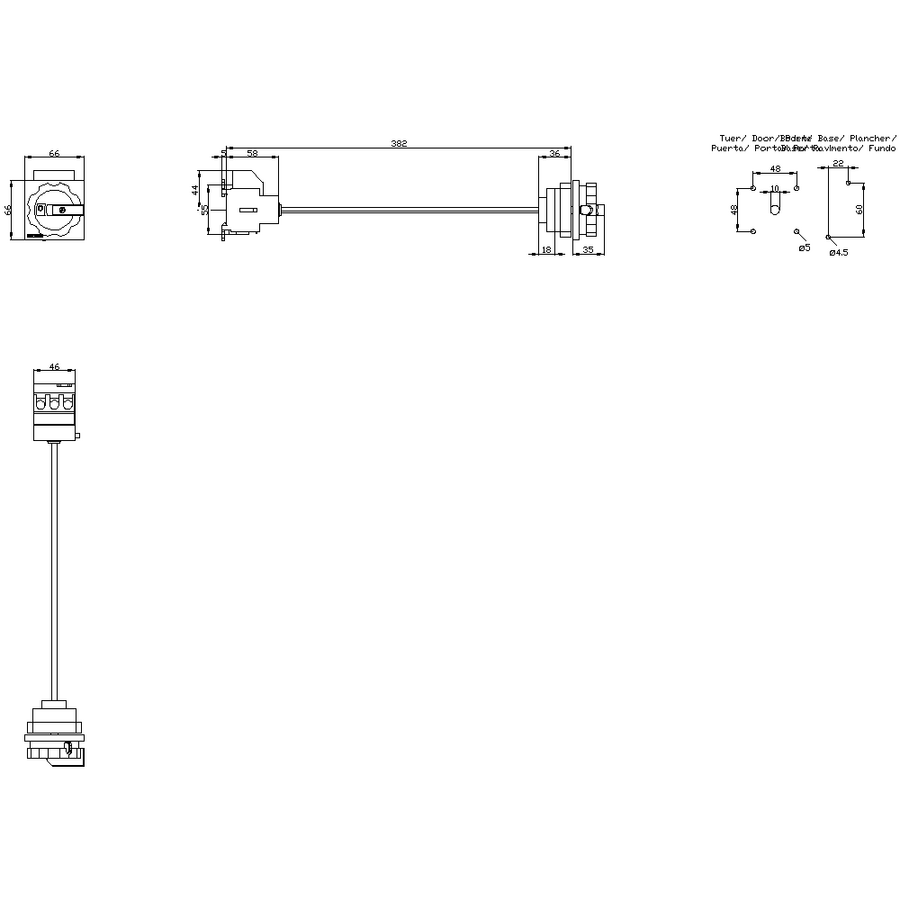

    Mekanik Tasarım
    yükseklik84 mm
    genişlik67 mm
    derinlik429,5 mm
    cihaz modelisabit monte
    sabitleme türüSabit montaj tekniği montaj cihazı
    sabitleme türü
    ● 4 delikli sabitlemeli ön montajEvet
    ● ortadan sabitlemeli ön montajHayir
    ● ray montajıEvet
    MB başına net ağırlık403 g
    Çevresel koşullar
    ortam sıcaklığı işletim sırasında
    ● minimum-25 °C
    ● maksimum55 °C
    ortam sıcaklığı depolama sırasında
    ● minimum-25 °C
    ● maksimum55 °C
    ürün marka adıSENTRON
    ürün tanımıyükleme kesicileri
    ürün modeliAcil Kapat Şalteri
    gösterge modeli elle işletim anahtarlama pozisyonu göstergesi için1 ON – 0 OFF
    anahtar modeliKapı kuplajı ile zemine sabitleme
    çalıştırma elemanı modelikısa döndürme kulpu
    renk çalıştırma elemanıkırmızı
    tutamak modeliTahrik mekanizması, kırmızı/sarı
    anahtar tahriki modeli motor tahrikiHayir
    Genel teknik veriler
    kutup sayısı3
    yük kesici ebadı2
    mekanik kullanım süresi (işletim çevrimleri) tipik100 000
    elektrikli işletim süresi (işletim çevrimleri)
    ● AC-23 A'da 690 V'ta6 000
    anahtarlama frekansı maksimum50 1/h
    kirlilik derecesi3
    Gerilim
    izolasyon gerilimi anma değeri690 V
    şok gerilim mukavemeti anma değeri6 kV
    işletim gerilimi
    ● AC'de anma değeri690 V
    işletim frekansı anma değeri
    ● minimum50 Hz
    ● maksimum60 Hz
    Koruma sınıfı
    IP koruma türüIP65
    NEMA koruma türü1, 3R, 4X, 12
    IP koruma türü ön taraftaIP65
    Dağıtma
    güç kaybı [W] akım anma değerinde AC'de sıcak işletim durumunda kutup başına1,1 W
    Ana devre
    işletim akımı
    ● AC-21'de 690 V'ta anma değeri25 A
    ● AC-21 A'da 240 V'ta anma değeri25 A
    ● AC-21 A'da 400 V'ta anma değeri25 A
    ● AC-21 A'da 440 V'ta anma değeri25 A
    ● AC-23 A'da 400 V'ta anma değeri20 A
    işletim kapasitesi
    ● AC-23 A'da 240 V'ta anma değeri5 kW
    ● AC-23 A'da 400 V'ta anma değeri10 kW
    ● AC-23 A'da 440 V'ta anma değeri9,5 kW
    ● AC-23 A'da 690 V'ta anma değeri10 kW
    ● AC-3'te 240 V'ta anma değeri4 kW
    ● AC-3'te 400 V'ta anma değeri8 kW
    ● AC-3'te 690 V'ta anma değeri7,5 kW
    Yardımcı devre
    CO kontak sayısı yardımcı kontaklar için0
    açıcı sayısı yardımcı kontaklar için0
    kapayıcı sayısı yardımcı kontaklar için0
    işletim gerilimi yardımcı kontaklar AC'de maksimum500 V
    daimi akım yardımcı kontak anma değeri10 A
    izolasyon gerilimi yardımcı anahtar anma değeri500 V
    Uygunluk
    kullanma uygunluğu ana anahtarEvet
    kullanma uygunluğu yük ayırma anahtarıEvet
    kullanma uygunluğu ACİL-KAPAT şalteriEvet
    kullanma uygunluğu emniyet anahtarıEvet
    kullanma uygunluğu bakım/onarım anahtarıEvet
    Ürün Detayı
    ürün özelliği KAPALI pozisyonunda sabitlenebilirEvet
    Aksesuarlar
    ürün ilavesi opsiyonel
    ● motor tahrikiHayir
    ● gerilim tetikleyicisiHayir
    bağlanabilir açıcı sayısı yardımcı kontaklar için takılabilir maksimum3
    bağlanabilir kapatıcı sayısı yardımcı kontaklar için takılabilir maksimum5
    bağlanabilir CO kontak sayısı yardımcı kontaklar için takılabilir maksimum0
    asma kilit sayısı maksimum3
    kilit baklası kalınlığı asma kilitlerin4 ... 8 mm
    Kısa devre
    koşullu kısa devre akımı şebeke tarafında sigortada
    ● 690 V'ta gG sigorta ile anma değeri50 kA
    geçiş akımı kapalı anahtarda
    ● 240 V'ta anahtar + gG sigorta kombinasyonunda maksimum3,5 kA
    ● 440 V'ta anahtar + gG sigorta kombinasyonunda maksimum3,5 kA
    ● 690 V'ta anahtar + gG sigorta kombinasyonunda maksimum izin verilen4 kA
    I2t değeri kapalı anahtarda
    ● 240 V'ta anahtar + gG sigorta kombinasyonunda maksimum4 kA2.s
    ● 440 V'ta anahtar + gG sigorta kombinasyonunda maksimum4 kA2.s
    ● 690 V'ta anahtar + gG sigorta kombinasyonunda maksimum4 kA2.s
    sigorta elemanı modeli
    ● ana devrenin kısa devreye karşı korunması için gereklisigorta gL/gG: 25 A
    ● yardımcı anahtar kısa devre koruması için gereklisigorta gL/gG: 10 A
    işletim akımı devreye alınmış sigorta anma değeri25 A
    uygun
    işletim akımı AC'de UL 508/UL 60947-4-1 uyarınca nominal değer25 A
    işletim gerilimi AC'de 50/60 Hz'de UL 508/UL 60947-4-1 uyarınca anma değeri600 V
    aktif güç [hp] AC'de 480 V'ta UL 508/UL 60947-4-1 uyarınca anma değeri10
    aktif güç [hp] AC'de 600 V'ta UL 508/UL 60947-4-1 uyarınca anma değeri15
    kısa süreli akım mukavemeti (SCCR) 600 V'ta UL 508/UL 60947-4-1 uyarınca5 kA
    daimi akım devreye alınmış sigorta UL uyarınca anma değeri50 A
    sigortanın tipi UL uyarıncaRK5
    Bağlantılar
    AWG numarası kodlanmış bağlanabilir iletken kesiti tek telli maksimum
    ●  8
    ●  14
    bağlanabilir iletken kesiti türü bakır kablo için
    ● tek telli1x (1,5...16 mm²)
    ● ince telli kablo uç işlemeli1x (1,5...10 mm²)
    ● çok telli1x (1,5...16 mm²)
    bağlanabilir iletken kesiti türü yardımcı kontaklar için
    ● tek telliyandan montajlı yardımcı şalter 2x (0,75 ... 2,5 mm²), 1x 4 mm²; ön taraftaki yardιmcι şalter 1x (0,75 ... 2,5 mm²)
    ● ince telli kablo uç işlemeliyandan montajlı yardımcı şalter 2x (0,75 ... 1,5 mm²), 1x 2,5 mm²; ön taraftaki yardιmcι şalter 1x 2,5 mm²
    ● çok telliyandan montajlı yardımcı şalter 2x (0,75 ... 2,5 mm²), 1x 4 mm²; ön taraftaki yardιmcι şalter 1x (0,75 ... 2,5 mm²)
    elektrik bağlantısı modeli
    ● ana devre içinçerçeve kıskaçlar
    ● yardımcı kontaklar içinbağlantı klemensleri
    Mekanik Tasarım
    yükseklik84 mm
    genişlik67 mm
    derinlik429,5 mm
    cihaz modelisabit monte
    sabitleme türüSabit montaj tekniği montaj cihazı
    sabitleme türü
    ● 4 delikli sabitlemeli ön montajEvet
    ● ortadan sabitlemeli ön montajHayir
    ● ray montajıEvet
    MB başına net ağırlık403 g
    Çevresel koşullar
    ortam sıcaklığı işletim sırasında
    ● minimum-25 °C
    ● maksimum55 °C
    ortam sıcaklığı depolama sırasında
    ● minimum-25 °C
    ● maksimum55 °C
    Siemens Şalter , siemens şalt

  • İade Kabulu: İade edilen ürünlerin kutusu ambalajı zarar görmemiş, yeniden satılabilir kullanılabilir ve satışa hazır olması halinde iadeler kabul edilir.

    İade Reddi: Ürünün kutusu ambalajı açılmış ve montajı yapılmış ürünlerin iadesi kesinlikle kabul edilmemektedir.

    Teslimat: 15:00' a kadar yapılan siparişler aynı gün kargoya teslim edilir.
T-Soft E-Ticaret Sistemleriyle Hazırlanmıştır.
