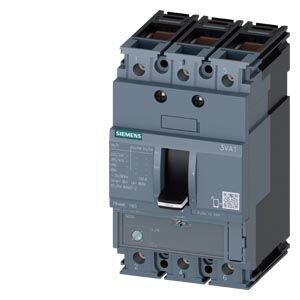

3VA1140-4EE36-0AA0 SIEMENS 3P 28-40A 36KA KOMPAKT ŞALTER
Siemens SENTRON serisinin 3VA1140-4EE36-0AA0 kompakt şalteri, 3 kutuplu devre koruması gereken uygulamalarda yüksek performans ve güvenilirlik sunmak üzere tasralanan güçlü bir MCCB modelidir.
Nominal akımı 40 A olup, TM220 termik-manyetik açma ünitesi ile aşırı yük ve kısa devrelere karşı koruma sağlar.
Aşırı yük koruması 28 A ile 40 A aralığında ayarlanabilir şekilde konfigüre edilebilir.
Bu şalter 415 V AC geriliminde 36 kA kısa devre kesme kapasitesine (Icu) sahiptir; ayrıca 240 V AC’de 55 kA ve 440 V AC’de 25 kA gibi değerlerde de koruma sunar.
690 V AC’ye kadar çalışma gerilimi ile uyumlu olması, onu yüksek gerilim gereksinimi olan uygulamalarda da kullanışlı hale getirir.
İzolasyon gerilimi 800 V’dur ve DC gerilimlerde 500 V’a kadar kullanılabilir.
Maksimum güc kaybı 10,8 W olup, her kutupta yaklaşık 3,6 W düzeyindedir.
Cihazın mekanik ömrü tipik olarak 20.000 işletim çevrimi iken, elektriksel dayanıklılığı AC-1 şartlarında 380/415 V gerilimde ~9.000 çevrim ve 690 V’da ~6.300 çevrim seviyesindedir.
Bağlantılar ön terminaller üzerinden yapılır ve iletken kesit aralığı 1,5 … 70 mm²’dir.
Ön yüz koruması IP40 seviyesinde olup cihaz −25 °C ile +70 °C çalışma sıcaklığı aralığında ve −40 °C ile +80 °C depolama koşullarında stabil çalışır.
Marka Siemens Tedarikçi No 3VA1140-4EE36-0AA0 Açıklama Circuit breaker 3VA1 IEC frame 160 breaking capacity class S Icu=36kA @ 415 V 3-pole, line protection TM220, atfm, In=40A overload protection ir=28A ...40A short circuit protection iI=10 x In cable connection GTIN 4042948821510 Ağırlık 1.023 Derinlik 0.116 En 0.092 Uzunluk 0.15 ürün marka adı SENTRON ürün tanımı Kompakt devre kesici ürün modeli Tesis koruması aşιrι akım tetikelyici modeli TM220 aşιrι akım devindiricisinin koruma fonksiyonu LI kutup sayısı 3 Genel teknik veriler izolasyon gerilimi / anma değeri 800 V işletim gerilimi / DC'de / anma değeri 500 V işletim gerilimi / AC'de / anma değeri 690 V güç kaybı [W] / maksimum 10,8 W mekanik kullanım süresi (işletim çevrimleri) / tipik 20 000 elektrikli işletim süresi (işletim çevrimleri) / AC-1'de / 380/415 V'ta 9 000 elektrikli işletim süresi (işletim çevrimleri) / AC-1'de / 690 V'ta 6 300 ürün özelliği / nötr iletken için / sonradan eklenebilir / kısa devre ve aşırı yük koruması Hayir toprak hattı denetimi modeli Yok ürün fonksiyonu ● iletişim fonksiyonu Hayir ● diğer ölçüm fonksiyonları Hayir MB başına net ağırlık 978 g Elektrik işletim akımı ● 40 °C'de 40 A ● 45 °C'de 40 A ● 50 °C'de 40 A ● 55 ℃'de 39 A ● 60 °C'de 39 A ● 65 °C'de 38 A ● 70 °C'de 37 A Anahtarlama kapasitesi IEC 60947 devre kesicinin anahtarlama kapasitesi sınıfı S sınır kısa devre akımı kesme kapasitesi (Icu) ● 240 V'ta 55 kA ● 415 V'ta 36 kA ● 440 V'ta 25 kA ● 500 V'ta 7 kA ● 690 V'ta 7 kA işletim kısa devre akımı kesme kapasitesi (Ics) ● 240 V'ta 55 kA ● 415 V'ta 36 kA ● 440 V'ta 25 kA ● 500 V'ta 5 kA ● 690 V'ta 5 kA kısa devre akımı açma kapasitesi (Icm) ● 240 V'ta 121 kA ● 415 V'ta 75,6 kA ● 440 V'ta 52,5 kA ● 500 V'ta 11,9 kA ● 690 V'ta 11,9 kA kısa devreye karşı koruma modeli DC şebekelerindeki anahtarlama kapasitesi değerleri için bkz. 3VA kompakt devre kesici cihaz kitabı; link, son bölümdeki Servis ve Destek altında bulunabilir Ayarlanabilir parametreler ürün özelliği / L tetiklemede / açılabilir/kapatılabilir Hayir ayar akımının (lr) ayarlanabilir tepki değeri / L tetikleyici / I2t karakteristik eğrisinde ● minimum 28 A ● maksimum 40 A gecikme süresinin (tr) ayarlanabilir tepki değeri / L tetiklemede / I2t karakteristik eğrisinde ● minimum 1 s ● maksimum 1 s ayarlama akımının (li) ayarlanabilir tepki değeri / I tetiklemede ● minimum 400 A ● maksimum 400 A ayarlanabilir ayar akımı (InN) / N tetiklemede ● minimum 0 A ● maksimum 0 A ürün fonksiyonu / topraklama koruması Hayir Mekanik Tasarım ürün bileşeni ● alçak gerilim tetikleyicisi Hayir ● gerilim tetikleyicisi Hayir ● alarm anahtarı Hayir yükseklik [inç] 5,12 in yükseklik 130 mm genişlik [inç] 3 in bağlanabilir iletken kesiti türü / yuvarlak iletken terminali / çok telli 1 x (1,5 - 70 mm²) genişlik 76,2 mm derinlik [inç] 2,76 in derinlik 70 mm Bağlantılar elektrik bağlantısı düzeni / ana devre için önden bağlantılı elektrik bağlantısı modeli / ana devre için çift taraflı klemensli vida bağlantısı yüzey modeli / bağlantıların / şalterin alt kısmında (N, 1, 3, 5) Gümüş yüzey modeli / bağlantıların / şalterin alt tarafında (N, 2, 4, 6) Teneke Yardımcı devre CO kontak sayısı / yardımcı kontaklar için 0 Aksesuarlar ürün ilavesi / opsiyonel / motor tahriki Evet Çevresel koşullar IP koruma türü / ön tarafta IP40 ortam sıcaklığı ● işletim sırasında / minimum -25 °C ● işletim sırasında / maksimum 70 °C ● depolama sırasında / minimum -40 °C ● depolama sırasında / maksimum 80 °C Environmental footprint çevresel ürün açıklaması(EPD) Evet küresel ısınma potansiyeli [CO2 eq] / toplam 190 kg küresel ısınma potansiyeli [CO2 eq] / üretim esnasında 4,67 kg küresel ısınma potansiyeli [CO2 eq] / işletim sırasında 186 kg küresel ısınma potansiyeli [CO2 eq] / kullanım ömrü uyarınca -0,826 kg referans işareti / IEC 81346-2:2009 uyarınca Q
