3VA1140-5EE46-0AA0 SIEMENS 55KA TM220 40A KOMPAKT GÜÇ ŞALTERİ
Siemens 3VA1140-5EE46-0AA0 modeli, SENTRON 3VA1 IEC Frame 160 serisinin öne çıkan kompakt devre kesici (molded case circuit breaker) çözümlerinden biridir.
Dörtlü kutuplu yapısıyla hem fazlar hem de nötr hattı koruma fonksiyonu sağlar; “line protection” tipi tasarımıyla özellikle pano dağıtım sistemlerinde tercih edilir.
Bu şalterin nominal akımı In = 40 A olarak belirlenir ve aşırı yük koruması için Ir = 28 … 40 A arasında ayarlanabilir değerler sunar.
Kısa devre koruması açısından cihaz, Ii = 10 × In düzeyinde ayarlanabilirlik değeri bulunur.
Kesme kapasitesi (Icu) açısından 415 V AC’de 55 kA değeriyle sınıf M performansı gösterir; bu sayede büyük yüklerde bile güvenli açma gerçekleştirme kabiliyeti sağlar.
Ayrıca diğer gerilimlerde de uygun kesme değerleri mevcuttur: 240 V’da 85 kA, 440 V’da 36 kA gibi değerlerle çok yönlü kullanılabilirlik desteklenir.
Şalterin mekanik ömrü yaklaşık 20.000 çevrim, elektriksel ömrü de AC-1 modunda 380/415 V’da 9.000 çevrim, 690 V’da ise 6.300 çevrim olarak tasarlanır.
Cihazın maksimum aktif güç kaybı 10,8 W seviyesindedir.

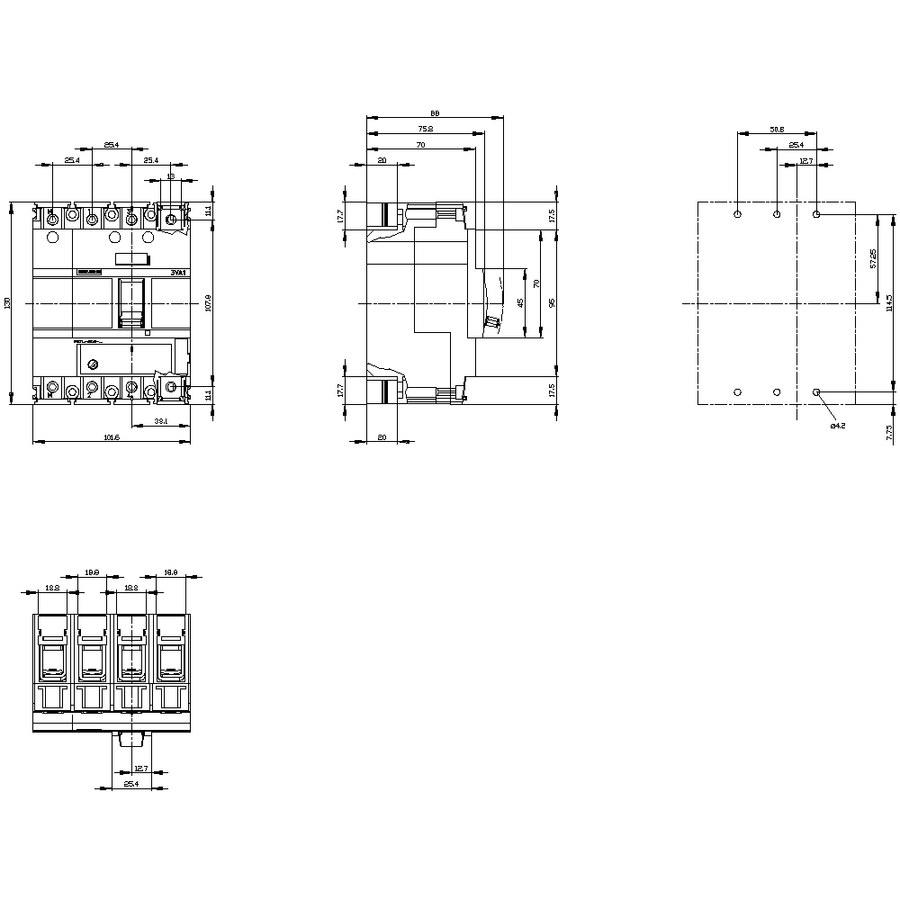

Marka Siemens Tedarikçi No 3VA1140-5EE46-0AA0 Açıklama Circuit breaker 3VA1 IEC frame 160 breaking capacity class M Icu=55kA @ 415 V 4-pole, line protection TM220, atfm, In=40A overload protection Ir=28A ...40A short circuit protection iI=10 x In neutral Unprotected cable connection GTIN 4042948822418 Ağırlık 1.17 Derinlik 0.116 En 0.119 Uzunluk 0.15 UPC 804766425066 Emtia Kodu (GTİP) 85362010 LKZ_FDB/ Katalog Kodu LV10.1 Ürün Grubu 5375 Group Code P360 Ürün Sınıfı C: products manufactured / produced to order, which cannot be reused or re-utilised or be returned against credit. Sınıflandırmalar Versiyon Sınıflandırma eClass 12 27-37-04-09 eClass 14 27-37-04-09 eClass 6 27-37-04-09 eClass 7.1 27-37-04-09 eClass 8 27-37-04-09 eClass 9 27-37-04-09 eClass 9.1 27-37-04-09 ETIM 7 EC000228 ETIM 8 EC000228 ETIM 9 EC000228 IDEA 4 4850 UNSPSC 15 39-12-16-01 ürün marka adı SENTRON ürün tanımı Kompakt devre kesici ürün modeli Tesis koruması aşιrι akım tetikelyici modeli TM220 aşιrι akım devindiricisinin koruma fonksiyonu LI kutup sayısı 4 Genel teknik veriler izolasyon gerilimi / anma değeri 800 V işletim gerilimi / DC'de / anma değeri 600 V işletim gerilimi / AC'de / anma değeri 690 V güç kaybı [W] / maksimum 10,8 W mekanik kullanım süresi (işletim çevrimleri) / tipik 20 000 elektrikli işletim süresi (işletim çevrimleri) / AC-1'de / 380/415 V'ta 9 000 elektrikli işletim süresi (işletim çevrimleri) / AC-1'de / 690 V'ta 6 300 ürün özelliği / nötr iletken için / sonradan eklenebilir / kısa devre ve aşırı yük koruması Hayir toprak hattı denetimi modeli Yok ürün fonksiyonu ● iletişim fonksiyonu Hayir ● diğer ölçüm fonksiyonları Hayir MB başına net ağırlık 1,27 kg Elektrik işletim akımı ● 40 °C'de 40 A ● 45 °C'de 40 A ● 50 °C'de 40 A ● 55 ℃'de 39 A ● 60 °C'de 39 A ● 65 °C'de 38 A ● 70 °C'de 37 A Anahtarlama kapasitesi IEC 60947 devre kesicinin anahtarlama kapasitesi sınıfı M sınır kısa devre akımı kesme kapasitesi (Icu) ● 240 V'ta 85 kA ● 415 V'ta 55 kA ● 440 V'ta 36 kA ● 500 V'ta 10 kA ● 690 V'ta 10 kA işletim kısa devre akımı kesme kapasitesi (Ics) ● 240 V'ta 85 kA ● 415 V'ta 55 kA ● 440 V'ta 36 kA ● 500 V'ta 5 kA ● 690 V'ta 5 kA kısa devre akımı açma kapasitesi (Icm) ● 240 V'ta 187 kA ● 415 V'ta 121 kA ● 440 V'ta 75,6 kA ● 500 V'ta 17 kA ● 690 V'ta 17 kA kısa devreye karşı koruma modeli DC şebekelerindeki anahtarlama kapasitesi değerleri için bkz. 3VA kompakt devre kesici cihaz kitabı; link, son bölümdeki Servis ve Destek altında bulunabilir Ayarlanabilir parametreler ürün özelliği / L tetiklemede / açılabilir/kapatılabilir Hayir ayar akımının (lr) ayarlanabilir tepki değeri / L tetikleyici / I2t karakteristik eğrisinde ● minimum 28 A ● maksimum 40 A gecikme süresinin (tr) ayarlanabilir tepki değeri / L tetiklemede / I2t karakteristik eğrisinde ● minimum 1 s ● maksimum 1 s ayarlama akımının (li) ayarlanabilir tepki değeri / I tetiklemede ● minimum 400 A ● maksimum 400 A ayarlanabilir ayar akımı (InN) / N tetiklemede ● minimum 0 A ● maksimum 0 A N iletken sigortası modeli yok ürün fonksiyonu / topraklama koruması Hayir Mekanik Tasarım ürün bileşeni ● alçak gerilim tetikleyicisi Hayir ● gerilim tetikleyicisi Hayir ● alarm anahtarı Hayir yükseklik [inç] 5,12 in yükseklik 130 mm genişlik [inç] 4 in bağlanabilir iletken kesiti türü / yuvarlak iletken terminali / çok telli 1 x (1,5 - 70 mm²) genişlik 101,6 mm derinlik [inç] 2,76 in derinlik 70 mm Bağlantılar elektrik bağlantısı düzeni / ana devre için önden bağlantılı elektrik bağlantısı modeli / ana devre için çift taraflı klemensli vida bağlantısı yüzey modeli / bağlantıların / şalterin alt kısmında (N, 1, 3, 5) Gümüş yüzey modeli / bağlantıların / şalterin alt tarafında (N, 2, 4, 6) Teneke Yardımcı devre CO kontak sayısı / yardımcı kontaklar için 0 Aksesuarlar ürün ilavesi / opsiyonel / motor tahriki Evet Çevresel koşullar IP koruma türü / ön tarafta IP40 ortam sıcaklığı ● işletim sırasında / minimum -25 °C ● işletim sırasında / maksimum 70 °C ● depolama sırasında / minimum -40 °C ● depolama sırasında / maksimum 80 °C Environmental footprint çevresel ürün açıklaması(EPD) Evet küresel ısınma potansiyeli [CO2 eq] / toplam 190 kg küresel ısınma potansiyeli [CO2 eq] / üretim esnasında 4,67 kg küresel ısınma potansiyeli [CO2 eq] / işletim sırasında 186 kg küresel ısınma potansiyeli [CO2 eq] / kullanım ömrü uyarınca -0,826 kg referans işareti / IEC 81346-2:2009 uyarınca Q
