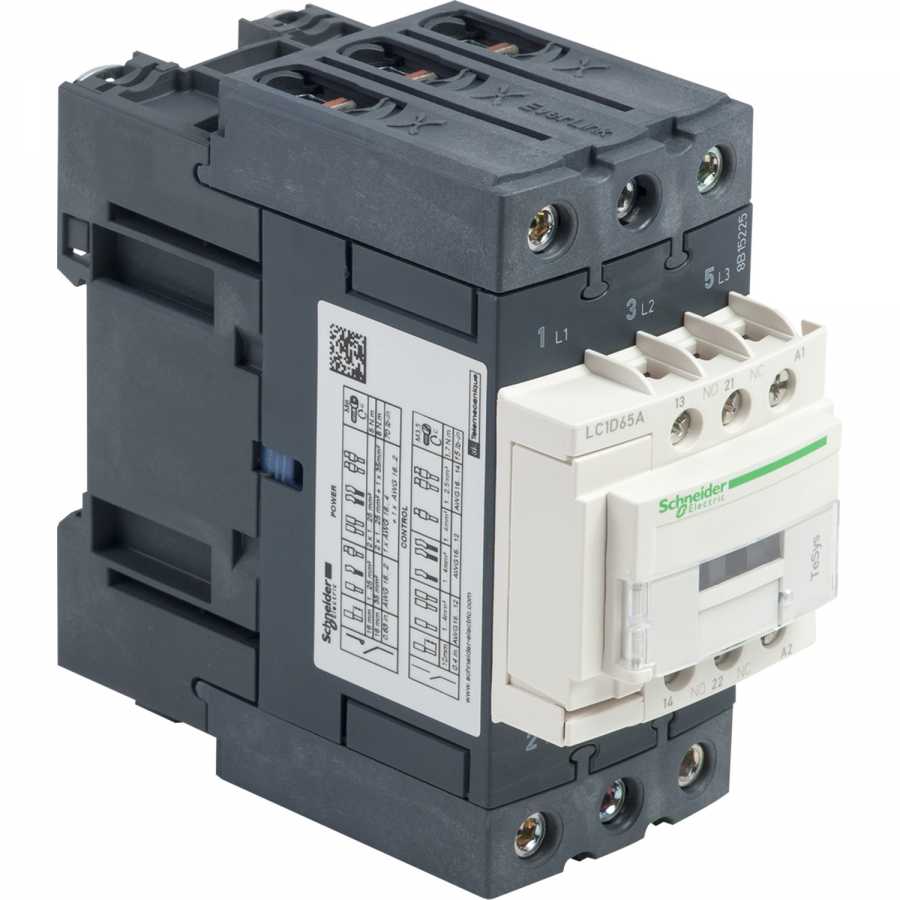

SCHNEIDER ELECTRIC 30KW 65A 1NA+1NK KONTAKTÖR 220V 3389119409018
Ürün Kodu : SCH-TM-LC1D65AM7
%63
İskonto
16.173,60 TL
5.984,23 TL
10.189,37 TL
KDV Dahildir.
Kampanya
- Ürün Özellikleri
- Ödeme Seçenekleri
- İade ve Teslimat
- Yorumlar (0)
-
Ana Kategori Şalt Alt Kategori Kontaktör Marka Schneider Electric Tam Ürün Kodu LC1D65AM7 Ürün ya da Bileşen Tipi Kontaktör Kontaktör Uygulaması Motor Kontrol-Direnç Yükü Kutup Açıklaması 3P Kutup Kontak Düzenleme 3 NA Kontrol Devresi Tipi AC 50/60 Hz Kontrol Devresi Gerilimi 24 V AC 50/60 Hz Montaj Desteği Plaka-Ray Mekanik Dayanıklılık 6 Mcycles Çalışma Hızı 3600 cyc/h -de <= 60 °C Minimum Anahtarlama Gerilimi 17 V için sinyalleme devresi Minimum Anahtarlama Akımı 5 mA için sinyalleme devresi Yükseklik 122 mm Genişlik 55 mm Derinlik 120 mm Ürün Ağırlığı 0,85 kg Seri TeSys
TeSys DecaÜrün serisi TeSys Deca Ürün Ya da Bileşen Tipi Kontaktör Ürün Grubu LC1D kontaktör uygulaması Motor kontrol
Direnç yükükullanım kategorisi AC-4
AC-1
AC-3
AC-3eKutup Tanımı 3P [Ue] nominal çalışma voltajı Güç devresi: <= 690 V AC 25...400 Hz
Güç devresi: <= 300 V DC[Ie] nominal çalışma akımı 80 A (at <60 °C) at <= 440 V AC AC-1 for güç devresi
65 A (at <60 °C) at <= 440 V AC AC-3 for güç devresi
65 A (at <60 °C) at <= 440 V AC AC-3e for güç devresi[Uc] kontrol devresi gerilimi 220 V AC 50/60 Hz motor gücü kW 11 kW at 400 V AC 50/60 Hz (AC-4)
18,5 kW at 220...230 V AC 50/60 Hz (AC-3)
30 kW at 380...400 V AC 50/60 Hz (AC-3)
37 kW at 500 V AC 50/60 Hz (AC-3)
37 kW at 660...690 V AC 50/60 Hz (AC-3)
18,5 kW at 220...230 V AC 50/60 Hz (AC-3e)
30 kW at 380...400 V AC 50/60 Hz (AC-3e)
37 kW at 500 V AC 50/60 Hz (AC-3e)
37 kW at 660...690 V AC 50/60 Hz (AC-3e)motor gücü hp 40 hp at 460/480 V AC 50/60 Hz for 3 faz motors
5 hp at 115 V AC 50/60 Hz for 1 faz motors
10 hp at 230/240 V AC 50/60 Hz for 1 faz motors
20 hp at 200/208 V AC 50/60 Hz for 3 faz motors
20 hp at 230/240 V AC 50/60 Hz for 3 faz motors
50 hp at 575/600 V AC 50/60 Hz for 3 faz motorsuyumluluk kodu LC1D kutup kontak düzenleme 3 NA koruyucu kapak Ile [Ith] klasik açık hava termik akımı 10 A (at 60 °C) for sinyalleme devresi
80 A (at 60 °C) for güç devresiIrms nominal kapama kapasitesi 140 A AC for sinyalleme devresi conforming to IEC 60947-5-1
250 A DC for sinyalleme devresi conforming to IEC 60947-5-1
1000 A at 440 V for güç devresi conforming to IEC 60947nominal kesme kapasitesi 1000 A at 440 V for güç devresi conforming to IEC 60947 [Icw] nominal kısa süreli dayanma akımı 640 A 40 °C - 10 s for güç devresi
900 A 40 °C - 1 sn for güç devresi
110 A 40 °C - 10 min for güç devresi
260 A 40 °C - 1 min for güç devresi
100 A - 1 sn for sinyalleme devresi
120 A - 500 ms for sinyalleme devresi
140 A - 100 ms for sinyalleme devresiilgili sigorta değeri 10 A gG for sinyalleme devresi conforming to IEC 60947-5-1
125 A gG at <= 690 V coordination tip 1 for güç devresi
125 A gG at <= 690 V coordination tip 2 for güç devresiortalama empedans 1,5 mOhm - Ith 80 A 50 Hz for güç devresi kutup başına güç dağılımı 9,6 W AC-1
6,3 W AC-3
6,3 W AC-3e[Ui] nominal yalıtım voltajı Güç devresi: 600 V CSA sertifikali
Güç devresi: 600 V UL sertifikali
Sinyalleme devresi: 690 V 'e uygunIEC 60947-1
Sinyalleme devresi: 600 V CSA sertifikali
Sinyalleme devresi: 600 V UL sertifikali
Güç devresi: 690 V 'e uygunIEC 60947-4-1aşırı gerilim kategorisi III kirletme derecesi 3 [Uimp] nominal darbe dayanım voltajı 6 kV 'e uygunIEC 60947 güvenlik güvenilirlik düzeyi B10d = 1369863 cycles nominal yüklü kontaktör 'e uygunEN/ISO 13849-1
B10d = 20000000 cycles mekanik yüklü kontaktör 'e uygunEN/ISO 13849-1Mekanik dayanıklılık 6 Mcycles elektrik dayanıklılığı 1,4 Mcycles 80 A AC-1 Ue'de <= 440 V
1,45 Mcycles 65 A AC-3 Ue'de <= 440 V
1,45 Mcycles 65 A AC-3e Ue'de <= 440 Vkontrol devresi tipi AC -de 50/60 Hz standart bobin teknolojisi Yerleşik süpresör modülü olmadan kontrol devresi gerilim limitleri 0,3...0,6 Uc (-40…70 °C):düşme AC 50/60 Hz
0,8...1,1 Uc (-40…60 °C):çalışma AC 50 Hz
0,85...1,1 Uc (-40…60 °C):çalışma AC 60 Hz
1...1.1 Uc (60…70 °C):çalışma AC 50/60 HzVA cinsinden kalkış gücü 140 VA 60 Hz cos phi 0,75 (at 20 °C)
160 VA 50 Hz cos phi 0,75 (at 20 °C)VA cinsinden tutma güç tüketimi 13 VA 60 Hz cos phi 0,3 (at 20 °C)
15 VA 50 Hz cos phi 0,3 (at 20 °C)ısı dağılımı 4…5 W at 50/60 Hz çalışma süresi 4...19 msn açma
12...26 msn kapamaMaksimum çalışma hızı 3600 cyc/h at 60 °C bağlantılar - terminaller Kontrol devresi: vida kelepçesi terminalleri 2 1…2,5 mm² - cable stiffness: esnek Kablo uçlu
Kontrol devresi: vida kelepçesi terminalleri 1 1…4 mm² - cable stiffness: esnek kablo uçsuz
Kontrol devresi: vida kelepçesi terminalleri 2 1…4 mm² - cable stiffness: esnek kablo uçsuz
Kontrol devresi: vida kelepçesi terminalleri 1 1…4 mm² - cable stiffness: esnek Kablo uçlu
Kontrol devresi: vida kelepçesi terminalleri 1 1…4 mm² - cable stiffness: katı kablo uçsuz
Kontrol devresi: vida kelepçesi terminalleri 2 1…4 mm² - cable stiffness: katı kablo uçsuz
Güç devresi: EverLink BTR vidalı konnektörler 1 1…35 mm² - cable stiffness: esnek kablo uçsuz
Güç devresi: EverLink BTR vidalı konnektörler 2 1…25 mm² - cable stiffness: esnek kablo uçsuz
Güç devresi: EverLink BTR vidalı konnektörler 1 1…35 mm² - cable stiffness: esnek Kablo uçlu
Güç devresi: EverLink BTR vidalı konnektörler 2 1…25 mm² - cable stiffness: esnek Kablo uçlu
Güç devresi: EverLink BTR vidalı konnektörler 1 1…35 mm² - cable stiffness: katı kablo uçsuz
Güç devresi: EverLink BTR vidalı konnektörler 2 1…25 mm² - cable stiffness: katı kablo uçsuzsıkma torku Kontrol devresi: 1,7 N.m - üzerinde EverLink BTR vidalı konnektörler - tornavidayla düz Ø 6 mm
Kontrol devresi: 1,7 N.m - üzerinde EverLink BTR vidalı konnektörler - tornavidayla Philips No 2
Güç devresi: 8 N.m - üzerinde EverLink BTR vidalı konnektörler - kablo 25…35 mm² altıgen 4 mm
Güç devresi: 5 N.m - üzerinde EverLink BTR vidalı konnektörler - kablo 1…25 mm² altıgen 4 mm
Kontrol devresi: 1,7 N.m - üzerinde EverLink BTR vidalı konnektörler - tornavidayla pozidriv No 2
Güç devresi: 2,5 N.m - üzerinde EverLink BTR vidalı konnektörler - tornavidayla pozidriv No 2yardımcı kontak düzenleme 1 NA + 1 NK yardımcı kontak tipi tip mekanik olarak bağlantılı 1 NA + 1 NK 'e uygunIEC 60947-5-1
tip ayna kontak 1 NK 'e uygunIEC 60947-4-1sinyalleme devre frekansı 25...400 Hz minimum anahtarlama gerilimi 17 V for sinyalleme devresi minimum anahtarlama akımı 5 mA for sinyalleme devresi yalıtım direnci > 10 MOhm for sinyalleme devresi çakışmama süresi 1,5 ms enerji kesmede NK ve NA kontağı arasında
1,5 ms enerjilemede NK ve NA kontağı arasındaMontaj Desteği Ray
Plakastandartlar EN 60947-4-1
EN 60947-5-1
IEC 60947-4-1
IEC 60947-5-1
CSA C22.2 No 14
UL 60947-4-1
IEC 60335-2-40:Annex JJ
UL 60335-2-40:Annex JJ
IEC 60335-1:Clause 30.2Ürün Sertifikaları CCC
UL
CB Şeması
CSA
CE
UKCA
Denizcilik
EACIP koruma derecesi IP20 ön yüz 'e uygunIEC 60529 koruyucu bakım TH 'e uygunIEC 60068-2-30 iklimsel dayanım 'e uygunIACS E10 nemli sıcağa maruz kalma
'e uygunIEC 60947-1 Annex Q category D nemli sıcağa maruz kalmacihazın çevresindeki izin verilebilir ortam hava sıcaklığı -40…60 °C
60…70 °C değer kaybı ileçalışma yüksekliği 0...3000 m yangına dayanıklılık 850 °C 'e uygunIEC 60695-2-1 alev geciktirici V1 'e uygunUL 94 mekanik dayanıklılık Titreşimler kontaktör açık (2 Gn, 5...300 Hz)
Titreşimler kontaktör kapalı (4 Gn, 5...300 Hz)
Şoklar kontaktör kapalı (11 msn için 15 Gn)
Şoklar kontaktör açık (11 msn için 10 Gn)
