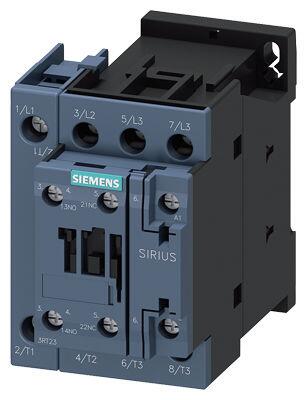

SIEMENS 33KW 50A BOYS0 230VAC BOBİNLİ DÖRT KUTUPLU GÜÇ KONTAKTÖR 4011209834774

Ürün Kodu : SIE-3RT2327-1AP00
%70 indirimli
14.526,00 TL
4.357,80 TL
10.168,20 TL
KDV Dahildir.
Stokta Yok Stoklara düşünce haber ver
Kampanya
  • Ürün Özellikleri
  • Ödeme Seçenekleri
  • İade ve Teslimat
  • Yorumlar (0)

  • SIEMENS SIRIUS Serisi Güç Kontaktörü

    SIRIUS 3RT23 Serisi Kontaktör (4 kutuplu, AC-1, 50 A, AC 230 V, 400 V / 40 °C), endüstriyel uygulamalarda güvenilir anahtarlama için geliştirilmiştir. Entegre yardımcı kontaklar, montaj kolaylığı ve esnek bağlantı imkânı sunar. Vidalı bağlantı yapısı, sarsıntıya dayanıklı ve bakım gerektirmeyen bir kullanım sağlar. IEC ve UL/CSA gibi uluslararası sertifikalara sahiptir.

    MarkaSiemens
    Tedarikçi No3RT2327-1AP00
    AçıklamaContactor, 4 NO, AC-1: 50 A 230 V AC, 50 Hz, 4-pole, 4 NO, Size S0, Screw terminal 1 NO + 1 NC integrated
    GTIN4011209834774
    Ağırlık0.478
    Derinlik0.13
    En0.077
    Uzunluk0.093
    ürün marka adıSIRIUS
    ürün tanımıKontaktör
    ürün tipi tanımı3RT23
    Genel teknik veriler
    koruyucu ebadıS0
    ürün ilavesi
    ● iletişim fonksiyon modülüHayir
    ● yardιmcι anahtarEvet
    güç kaybı [W] akım anma değerinde
    ● AC'de sıcak işletim durumunda12 W
    ● AC'de sıcak işletim durumunda kutup başına3 W
    ● yük akım parçasız tipik2,5 W
    güç kaybı hesaplaması türü akıma bağlıkare
    izolasyon gerilimi
    ● ana akım devresinin kirlilik derecesi 3’te anma değeri690 V
    ● yardımcı ve kontrol devresi kirlilik derecesi 3’te anma değeri690 V
    şok gerilim mukavemeti
    ● ana akım devresinin anma değeri6 kV
    ● yardımcı akım devresinin anma değeri6 kV
    şok mukavemeti dikdörtgen darbede
    ● AC'de8,3 g / 5 ms, 5,3 g / 10 ms
    şok mukavemeti sinüs darbesinde
    ● AC'de13,5 g / 5 ms, 8,3 g / 10 ms
    mekanik kullanım süresi (işletim çevrimleri)
    ● kontaktör tipik10 000 000
    ● yardımcı anahtar bloklu kontaktör tipik10 000 000
    referans işareti IEC 81346-2:2009 uyarıncaQ
    RoHS yönetmeliği (gün/ay/yıl)10/01/2009
    MB başına net ağırlık0,478 g
    Ortam koşulları
    kurulum yüksekliği NN üzerinde yükseklikte maksimum2 000 m
    ortam sıcaklığı
    ● işletim sırasında-25 ... +60 °C
    ● depolama sırasında-55 ... +80 °C
    bağıl nem minimum10 %
    bağıl nem 55 ℃'de IEC 60068-2-30 uyarınca maksimum95 %
    Ana akım devresi
    kutup sayısı ana devre için4
    kapayıcı sayısı ana kontaklar için4
    gerilim türü ana devre içinAC
    işletim akımı
    ● AC-1'de 400 V'ta 40 °C ortam sıcaklığında anma değeri50 A
    ● AC-1'de
    — 690 V'a kadar 40 °C ortam sıcaklığında anma değeri50 A
    — 690 V'a kadar 60 °C ortam sıcaklığında anma değeri42 A
    ● AC-3'te
    — 400 V'ta anma değeri15,5 A
    ● AC-4'te 400 V'ta anma değeri15,5 A
    minimum kesit ana devrede maksimum AC-1 anma değerinde10 mm²
    işletim akımı
    ● 1 akım hattında DC-1’de
    — 24 V'ta anma değeri42 A
    — 60 V'ta anma değeri20 A
    — 110 V'ta anma değeri4,5 A
    — 220 V'ta anma değeri1 A
    — 440 V'ta anma değeri0,4 A
    ● seri devre 2 akım hattında DC-1’de
    — 24 V'ta anma değeri42 A
    — 60 V'ta anma değeri42 A
    — 110 V'ta anma değeri42 A
    — 220 V'ta anma değeri1 A
    — 440 V'ta anma değeri1 A
    ● seri devre 3 akım hattında DC-1’de
    — 24 V'ta anma değeri42 A
    — 60 V'ta anma değeri42 A
    — 110 V'ta anma değeri42 A
    — 220 V'ta anma değeri42 A
    — 440 V'ta anma değeri2,9 A
    ● 1 akım hattında DC-3'te DC-5'te
    — 24 V'ta anma değeri20 A
    — 60 V'ta anma değeri5 A
    — 110 V'ta anma değeri2,5 A
    — 220 V'ta anma değeri1 A
    — 440 V'ta anma değeri0,09 A
    ● seri devre 2 akım hattında DC-3'te DC-5'te
    — 24 V'ta anma değeri42 A
    — 60 V'ta anma değeri42 A
    — 110 V'ta anma değeri15 A
    — 220 V'ta anma değeri3 A
    — 440 V'ta anma değeri0,27 A
    ● seri devre 3 akım hattında DC-3'te DC-5'te
    — 24 V'ta anma değeri42 A
    — 60 V'ta anma değeri42 A
    — 110 V'ta anma değeri42 A
    — 220 V'ta anma değeri10 A
    — 440 V'ta anma değeri0,6 A
    işletim kapasitesi
    ● AC-3'te 400 V'ta anma değeri7,5 kW
    ● AC-4'te 400 V'ta anma değeri7,5 kW
    yük boşaltma frekansı
    ● AC'de5 000 1/h
    anahtarlama frekansı
    ● AC-1'de maksimum1 000 1/h
    Kontrol devresi/ Kumanda
    gerilim türüAC
    gerilim türü kontrol besleme gerilimiAC
    kontrol besleme gerilimi AC'de
    ● 50 Hz'de anma değeri230 V
    çalışma alanı faktörü kontrol gerilimi anma değeri solenoid AC'de
    ● 50 Hz'de0,8 ... 1,1
    kapanma görünür gücü solenoid AC'de
    ● 50 Hz'de77 VA
    güç faktörü endüktif bobin kapanma gücünde
    ● 50 Hz'de0,82
    tutma görünür gücü solenoid AC'de
    ● 50 Hz'de9,8 VA
    güç faktörü endüktif bobin tutma gücünde
    ● 50 Hz'de0,25
    kapanış gecikmesi
    ● AC'de8 ... 40 ms
    açılış gecikmesi
    ● AC'de4 ... 16 ms
    elektrik arkı süresi10 ms
    aktivasyon modeli anahtar tahrikiStandart A1 - A2
    Yardιmcι akιm devresi
    açıcı sayısı yardımcı kontaklar için1
    ● takılabilir2
    ● gecikmesiz anahtarlama1
    kapayıcı sayısı yardımcı kontaklar için1
    ● takılabilir2
    ● gecikmesiz anahtarlama1
    işletim akımı AC-12'de maksimum10 A
    işletim akımı AC-15'te
    ● 230 V'ta anma değeri10 A
    ● 400 V'ta anma değeri3 A
    ● 500 V'ta anma değeri2 A
    ● 690 V'ta anma değeri1 A
    işletim akımı DC-12'de
    ● 24 V'ta anma değeri10 A
    ● 48 V’ta anma değeri6 A
    ● 60 V'ta anma değeri6 A
    ● 110 V'ta anma değeri3 A
    ● 125 V'ta anma değeri2 A
    ● 220 V'ta anma değeri1 A
    ● 600 V'ta anma değeri0,15 A
    işletim akımı DC-13'te
    ● 24 V'ta anma değeri10 A
    ● 48 V’ta anma değeri2 A
    ● 110 V'ta anma değeri1 A
    ● 125 V'ta anma değeri0,9 A
    ● 220 V'ta anma değeri0,3 A
    ● 600 V'ta anma değeri0,1 A
    kontak güvenilirliği yardımcı kontaklarbeher 100 milyonda hatalı çalıştırma (17 V, 1 mA)
    Nominal UL/CSA verileri
    kontak yük kapasitesi yardımcı kontaklar UL uyarıncaA600 / Q600
    UL File Number (CCN)E31519 (NLDX, NLDX7)
    Kısa devre koruması
    minyatür devre kesici modeli yardımcı devrenin kısa devre korunması için 230 V'a kadarC karakteristiği: 10 A; 0,4 kA
    sigorta elemanı modeli
    ● ana devrenin kısa devreye karşı korunması için
    — düzenleme türü 1’de gerekligG: 63 A (690 V, 100 kA)
    — düzenleme türü 2’de gerekligG: 20 A (690 V, 100 kA)
    ● yardımcı anahtar kısa devre koruması için gerekligG: 10 A (690 V, 1 kA)

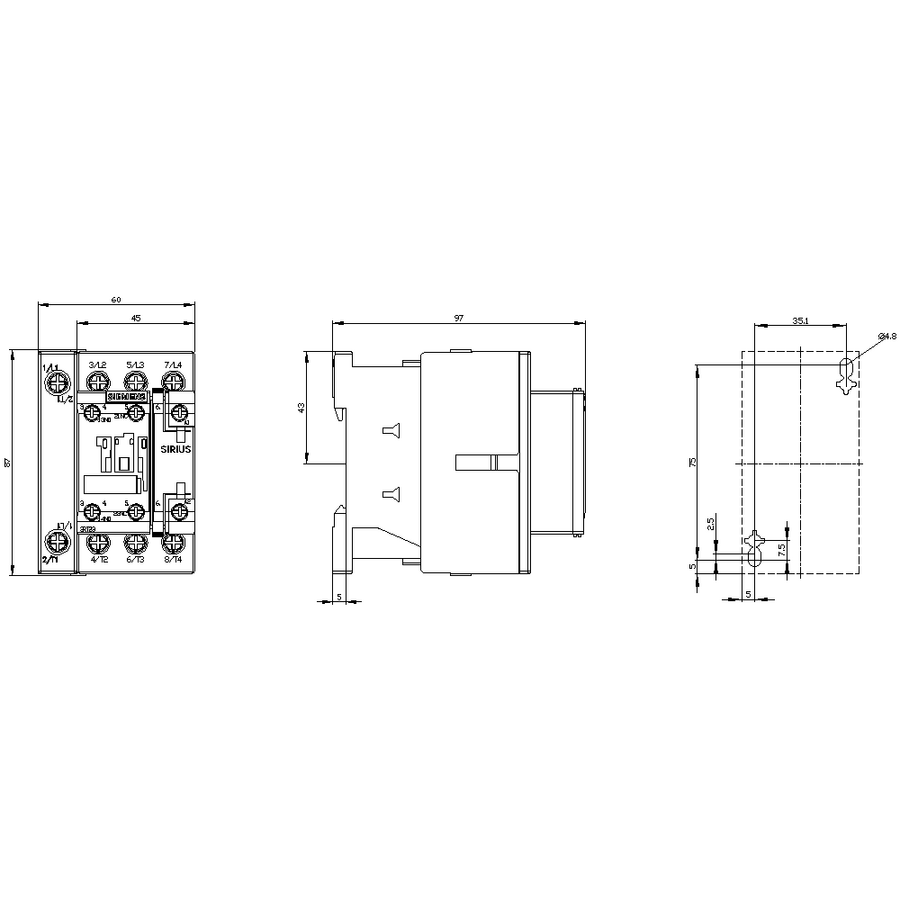

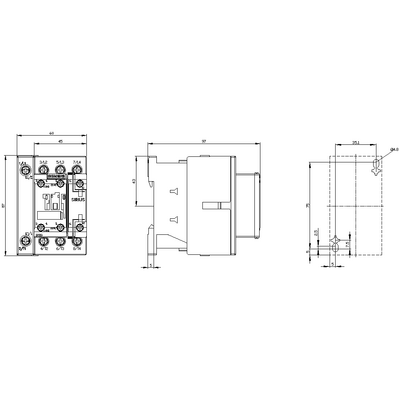

    Montaj/ Sabitleme/ Ebatlar
    montaj konumudikey montaj yüzeyinde +/-180° döndürülebilir, dikey montaj yüzeyinde +/- 22,5° öne ve arkaya eğilebilir.
    sabitleme türü sıra montajıEvet
    sabitleme türüDIN EN 60715 uyarınca 35 mm'lik üst geçmeli raya vidalı ve sustalı sabitleme
    yükseklik85 mm
    genişlik60 mm
    derinlik97 mm
    uyulması gereken mesafe
    ● sıralı montajda
    — önde10 mm
    — yukarı10 mm
    — aşağı doğru10 mm
    — yanlarda0 mm
    ● topraklanmış parçalara
    — önde10 mm
    — yukarı10 mm
    — yanlarda6 mm
    — aşağı doğru10 mm
    ● gerilim taşıyan parçalara
    — önde10 mm
    — yukarı10 mm
    — aşağı doğru10 mm
    — yanlarda6 mm
    Bağlantılar/ Terminaller
    elektrik bağlantısı modeli
    ● ana devre içinvida bağlantısı
    ● yardımcı ve kontrol devreleri içinvida bağlantısı
    ● kontaktörde yardımcı kontaklar içinVida bağlantısı
    ● solenoidVida bağlantısı
    bağlanabilir iletken kesiti türü
    ● ana kontaklar için
    — tek telli2x (1 ... 2,5 mm²), 2x (2,5 ... 10 mm²)
    — tek telli veya çok telli2x (1 ... 2,5 mm²), 2x (2,5 ... 10 mm²)
    — ince telli kablo uç işlemeli2x (1 ... 2,5 mm²), 2x (2,5 ... 6 mm²), 1x 10 mm²
    ● AWG hatlarında ana kontaklar için2x (16 ... 12), 2x (14 ... 8)
    bağlanabilir iletken kesiti ana kontaklar için
    ● tek telli1 ... 10 mm²
    ● tek telli veya çok telli1 ... 10 mm²
    ● çok telli1 ... 10 mm²
    ● ince telli kablo uç işlemeli1 ... 10 mm²
    bağlanabilir iletken kesiti yardımcı kontaklar için
    ● tek telli veya çok telli0,5 ... 2,5 mm²
    ● ince telli kablo uç işlemeli0,5 ... 2,5 mm²
    bağlanabilir iletken kesiti türü
    ● yardımcı kontaklar için
    — tek telli2x (0,5 ... 1,5 mm²), 2x (0,75 ... 2,5 mm²)
    — tek telli veya çok telli2x (0,5 ... 1,5 mm²), 2x (0,75 ... 2,5 mm²)
    — ince telli kablo uç işlemeli2x (0,5 ... 1,5 mm²), 2x (0,75 ... 2,5 mm²)
    ● AWG hatlarında yardımcı kontaklar için2x (20 ... 16), 2x (18 ... 14)
    AWG numarası kodlanmış bağlanabilir iletken kesiti ana kontaklar için16 ... 8
    AWG numarası kodlanmış bağlanabilir iletken kesiti yardımcı kontaklar için20 ... 14
    Emniyet
    ürün fonksiyonu
    ● IEC 60947-4-1 uaryınca aynalı kontakEvet
    ● IEC 60947-5-1 uyarınca pozitif kılavuzlamalıHayir
    Elektrik Güvenliği
    IP koruma türü ön tarafta IEC 60529 uyarıncaIP20
    temas koruması ön tarafta IEC 60529 uyarıncaönden dikey dokunma durumunda parmak korumalı

    Siemens Kontaktör , siemens şalt
