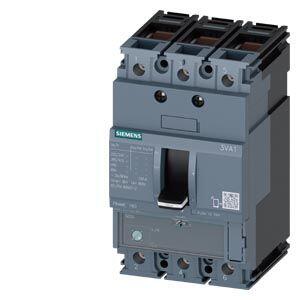

3VA1150-5EE36-0AA0 SIEMENS TM220 35-50A 55KA MANYETİK ŞALTER
Siemens SENTRON 3VA1150-5EE36-0AA0 kompakt şalter, 3 kutuplu (3P) yapı ve TM220 termik-manyetik aşırı akım koruma fonksiyonuyla orta-yük sistemlerde güvenli devre yönetimi sağlar.
Bu cihazın nominal akımı 50 A olup aşırı yük sınırı 35-50 A arasında ayarlanabilir şekilde tasarlanır.
Kısa devre koruması nominal akımın 10 katı (Ii = 10 × In) seviyesine kadar çalışır.
Bu şalterin kısa devre kesme kapasitesi, 415 V AC gerilimde 55 kA (Icu) olarak belirtilmiş; 240 V’da 85 kA, 440 V’da 36 kA gibi değerleri destekler.
Ayrıca 690 V AC işletme gerilimi ve 500 V DC uyumuyla geniş gerilim aralığına esneklik sağlamaktadır.
Malzeme ve yapısal özellikleri açısından; izolasyon voltajı 800 V, maksimum güç kaybı 14,6 W olup her kutupta yaklaşık 4,87 W’lık değere sahiptir.
Mekanik çalışma ömrü yaklaşık 20.000 çevrim, elektriksel dayanıklılığı AC-1 yük altında 415 V’ta ~9.000 çevrim olarak belirtilmiştir; 690 V’ta ~6.300 çevrim seviyesinde performans sunar.
Bağlantı terminali ön bağlantılı olup, 1,5 … 70 mm² arası yuvarlak/çok telli iletkenleri destekler.
Cihazın ölçüleri 130 mm yükseklik × 76,2 mm genişlik × 70 mm derinlik olarak verilmiş; ön yüzü IP40 koruma sınıfındadır.
Çalışma sıcaklığı aralığı –25 °C ila +70 °C, depolama koşulu aralığı –40 °C ila +80 °C’dir.
3VA1150-5EE36-0AA0, jeneratör panoları, dağıtım sistemleri ve kritik yük devrelerinde kullanılmak üzere tasarlanır.
Yüksek kısa devre dayanımı, geniş ayarlanabilir koruma sınırları ve esnek gerilim kullanım özellikleriyle hem güvenli hem verimli koruma sunar.
Marka Siemens Tedarikçi No 3VA1150-5EE36-0AA0 Açıklama Circuit breaker 3VA1 IEC frame 160 breaking capacity class M Icu=55kA @ 415 V 3-pole, line protection TM220, atfm, In=50A overload protection Ir=35A ...50A short circuit protection iI=10 x In cable connection GTIN 4042948821619 Ağırlık 1.024 Derinlik 0.116 En 0.092 Uzunluk 0.15 ürün marka adı SENTRON ürün tanımı Kompakt devre kesici ürün modeli Tesis koruması aşιrι akım tetikelyici modeli TM220 aşιrι akım devindiricisinin koruma fonksiyonu LI kutup sayısı 3 Genel teknik veriler izolasyon gerilimi / anma değeri 800 V işletim gerilimi / DC'de / anma değeri 500 V işletim gerilimi / AC'de / anma değeri 690 V güç kaybı [W] / maksimum 14,6 W güç kaybı [W] / akım anma değerinde / AC'de / sıcak işletim durumunda / kutup başına 4,87 W mekanik kullanım süresi (işletim çevrimleri) / tipik 20 000 elektrikli işletim süresi (işletim çevrimleri) / AC-1'de / 380/415 V'ta 9 000 elektrikli işletim süresi (işletim çevrimleri) / AC-1'de / 690 V'ta 6 300 ürün özelliği / nötr iletken için / sonradan eklenebilir / kısa devre ve aşırı yük koruması Hayir toprak hattı denetimi modeli Yok ürün fonksiyonu ● iletişim fonksiyonu Hayir ● diğer ölçüm fonksiyonları Hayir MB başına net ağırlık 997 g Elektrik işletim akımı ● 40 °C'de 50 A ● 45 °C'de 50 A ● 50 °C'de 50 A ● 55 ℃'de 49 A ● 60 °C'de 48 A ● 65 °C'de 46 A ● 70 °C'de 45 A Anahtarlama kapasitesi IEC 60947 devre kesicinin anahtarlama kapasitesi sınıfı M sınır kısa devre akımı kesme kapasitesi (Icu) ● 240 V'ta 85 kA ● 415 V'ta 55 kA ● 440 V'ta 36 kA ● 500 V'ta 10 kA ● 690 V'ta 10 kA işletim kısa devre akımı kesme kapasitesi (Ics) ● 240 V'ta 85 kA ● 415 V'ta 55 kA ● 440 V'ta 36 kA ● 500 V'ta 5 kA ● 690 V'ta 5 kA kısa devre akımı açma kapasitesi (Icm) ● 240 V'ta 187 kA ● 415 V'ta 121 kA ● 440 V'ta 75,6 kA ● 500 V'ta 17 kA ● 690 V'ta 17 kA kısa devreye karşı koruma modeli DC şebekelerindeki anahtarlama kapasitesi değerleri için bkz. 3VA kompakt devre kesici cihaz kitabı; link, son bölümdeki Servis ve Destek altında bulunabilir Ayarlanabilir parametreler ürün özelliği / L tetiklemede / açılabilir/kapatılabilir Hayir ayar akımının (lr) ayarlanabilir tepki değeri / L tetikleyici / I2t karakteristik eğrisinde ● minimum 35 A ● maksimum 50 A gecikme süresinin (tr) ayarlanabilir tepki değeri / L tetiklemede / I2t karakteristik eğrisinde ● minimum 1 s ● maksimum 1 s ayarlama akımının (li) ayarlanabilir tepki değeri / I tetiklemede ● minimum 500 A ● maksimum 500 A ayarlanabilir ayar akımı (InN) / N tetiklemede ● minimum 0 A ● maksimum 0 A ürün fonksiyonu / topraklama koruması Hayir Mekanik Tasarım ürün bileşeni ● alçak gerilim tetikleyicisi Hayir ● gerilim tetikleyicisi Hayir ● alarm anahtarı Hayir yükseklik [inç] 5,12 in yükseklik 130 mm genişlik [inç] 3 in bağlanabilir iletken kesiti türü / yuvarlak iletken terminali / çok telli 1 x (1,5 - 70 mm²) genişlik 76,2 mm derinlik [inç] 2,76 in derinlik 70 mm Bağlantılar elektrik bağlantısı düzeni / ana devre için önden bağlantılı elektrik bağlantısı modeli / ana devre için çift taraflı klemensli vida bağlantısı yüzey modeli / bağlantıların / şalterin alt kısmında (N, 1, 3, 5) Gümüş yüzey modeli / bağlantıların / şalterin alt tarafında (N, 2, 4, 6) Teneke Yardımcı devre CO kontak sayısı / yardımcı kontaklar için 0 Aksesuarlar ürün ilavesi / opsiyonel / motor tahriki Evet Çevresel koşullar IP koruma türü / ön tarafta IP40 ortam sıcaklığı ● işletim sırasında / minimum -25 °C ● işletim sırasında / maksimum 70 °C ● depolama sırasında / minimum -40 °C ● depolama sırasında / maksimum 80 °C Environmental footprint çevresel ürün açıklaması(EPD) Evet küresel ısınma potansiyeli [CO2 eq] / toplam 190 kg küresel ısınma potansiyeli [CO2 eq] / üretim esnasında 4,67 kg küresel ısınma potansiyeli [CO2 eq] / işletim sırasında 186 kg küresel ısınma potansiyeli [CO2 eq] / kullanım ömrü uyarınca -0,826 kg referans işareti / IEC 81346-2:2009 uyarınca Q
