SIEMENS AKIM TRAFOSU ÇAP 35 2.5MM2 4011209910027

SIEMENS 3UG4501-1AW30 ANALOG SEVİYE KONTROL RÖLESİ

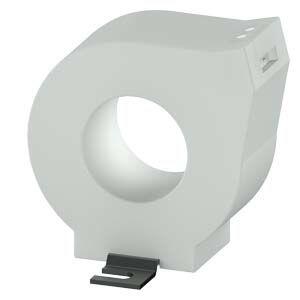

3UL2302-1A, Siemens'in SIRIUS serisi kaçak akım izleme sistemine ait, 35 mm pencere çapına sahip bir toroid akım trafosudur.

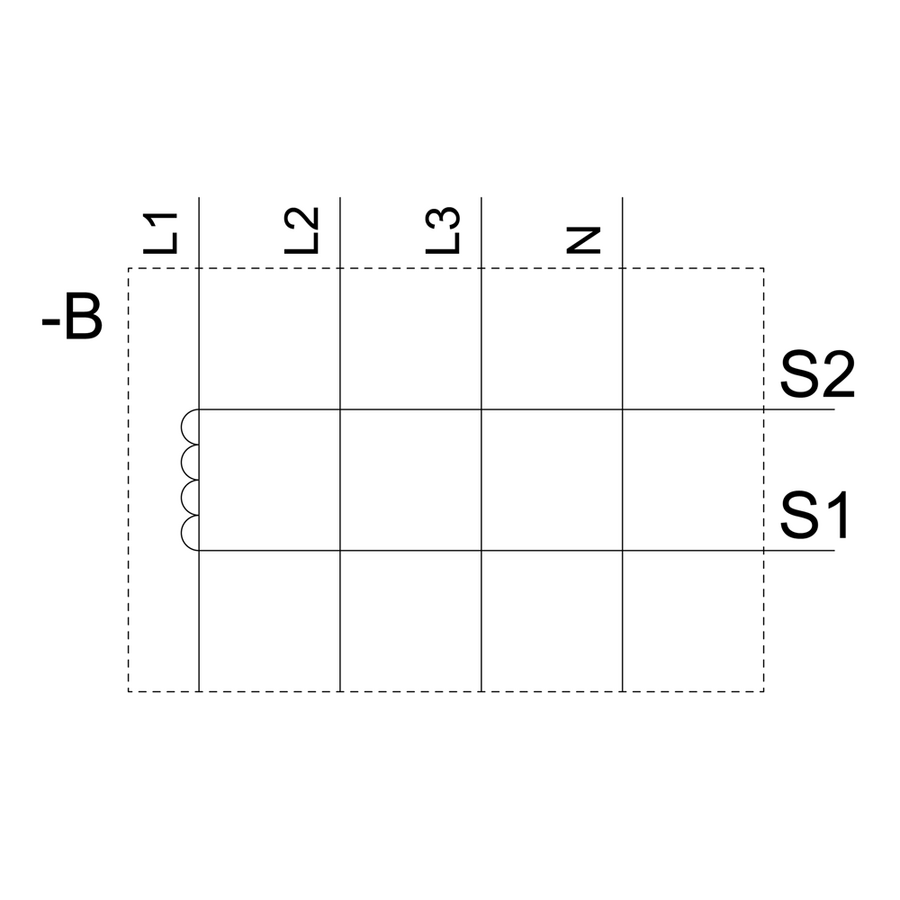

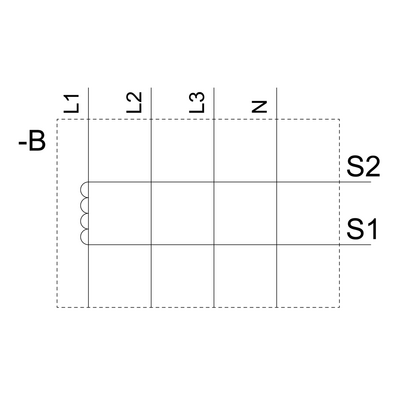

Elektrik tesisatlarında toprak kaçak akımlarını algılamak amacıyla kullanılan bu trafo, faz iletkenlerinin geçtiği halka içinden akan akımı ölçerek olası bir kaçak durumunu ilgili izleme rölesine iletir ve böylece kaçak akım koruma sistemlerinin temel algılama bileşenini oluşturur.

Cihaz, 30 mA ile 40 A arasındaki kaçak akım değerlerini algılayabilecek şekilde tasarlanır.

Anma değerinde giriş hata akımı 40 A, faz başına sürekli akım kapasitesi ise en fazla 85 A'dir.

Azami çalışma gerilimi 690 V AC olup 6 kV'luk darbe gerilimine dayanıklıdır.

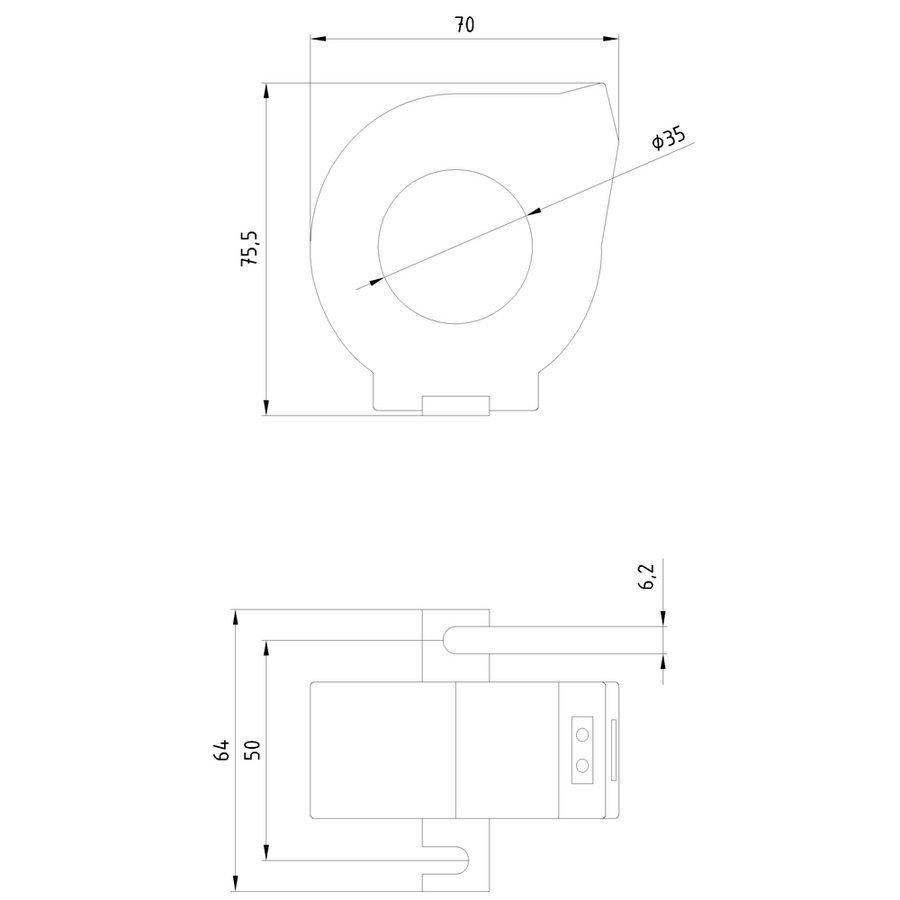

70 mm genişlik, 64 mm yükseklik ve 75,5 mm derinlik ölçülerindeki gövde, hem ray üzerine hem de vida ile sabitlenerek montaj edilebilir.

Elektriksel bağlantılar vidalı terminaller üzerinden, 2,5 mm² kesitli iletkenlerle sağlanır.

-25°C ile +60°C arasında ortam sıcaklığında çalışabilen ürün CE, UL, CCC ve EAC sertifikalarına sahiptir.

35 mm'lik pencere çapı sayesinde küçük ve orta kesitli kablo demetlerinin geçirilebildiği bu trafo, pano içi dağıtım hatlarında, motor besleme devrelerinde ve genel amaçlı toprak kaçağı izleme uygulamalarında tercih edilir.
