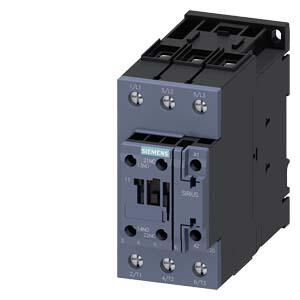

SIEMENS 37KW 80A 230VAC BOBİNLİ 1NO+1NC ÜÇ FAZLI SIRIUS KONTAKTÖR 4011209941052

Ürün Kodu : SIE-3RT2038-1AP00
%70 indirimli
25.365,60 TL
7.609,68 TL
17.755,92 TL
KDV Dahildir.
Kampanya
  • Ürün Özellikleri
  • Ödeme Seçenekleri
  • İade ve Teslimat
  • Yorumlar (0)

  • SIEMENS SIRIUS 3RT2 Güç Motor Kontaktörü

    Siemens SIRIUS 3RT2 serisi güç kontaktörü motorların anahtarlanması için tasarlanmıştır. 400 V’da 37 kW . 80 A . 3 kutuplu yapı. AC 230 V . Yardımcı kontaklar 1 (NO) ve 1 (NC) . Vida bağlantı klemensleri sayesinde kolay montaj imkânı sunar. SIRIUS sistem modülüne entegre edilebilir ve diğer bileşenlerle uyumlu çalışır.

    MarkaSiemens
    Tedarikçi No3RT2038-1AP00
    AçıklamaPower contactor, AC-3 80 A, 37 kW / 400 V 1 NO + 1 NC, 230 V AC, 50 Hz 3-pole, size S2 screw terminals
    GTIN4011209941052
    Ağırlık0.991
    Derinlik0.142
    En0.062
    Uzunluk0.1225
    ürün marka adıSIRIUS
    ürün tanımıGüç kontaktörü
    ürün tipi tanımı3RT2
    Genel teknik veriler
    koruyucu ebadıS2
    ürün ilavesi
    ● iletişim fonksiyon modülüHayir
    ● yardιmcι anahtarEvet
    güç kaybı [W] akım anma değerinde
    ● AC'de sıcak işletim durumunda17,1 W
    ● AC'de sıcak işletim durumunda kutup başına5,7 W
    ● yük akım parçasız tipik6 W
    güç kaybı hesaplaması türü akıma bağlıkare
    izolasyon gerilimi
    ● ana akım devresinin kirlilik derecesi 3’te anma değeri690 V
    ● yardımcı akım devresinin kirlilik derecesi 3’te anma değeri690 V
    şok gerilim mukavemeti
    ● ana akım devresinin anma değeri6 kV
    ● yardımcı akım devresinin anma değeri6 kV
    güvenli ayırma için izin verilen maksimum gerilim bobin ve ana kontaklar arasında EN 60947-1 uyarınca400 V
    şok mukavemeti dikdörtgen darbede
    ● AC'de11,8 g / 5 msan, 7,4 g / 10 msan
    şok mukavemeti sinüs darbesinde
    ● AC'de18,5 g / 5 msan, 11,6 g / 10 msan
    mekanik kullanım süresi (işletim çevrimleri)
    ● kontaktör tipik10 000 000
    ● elektronik uyumlu yardımcı anahtar bloklu kontaktör tipik5 000 000
    ● yardımcı anahtar bloklu kontaktör tipik10 000 000
    referans işareti IEC 81346-2:2009 uyarıncaQ
    RoHS yönetmeliği (gün/ay/yıl)10/01/2014
    MB başına net ağırlık987 g
    Ortam koşulları
    kurulum yüksekliği NN üzerinde yükseklikte maksimum2 000 m
    ortam sıcaklığı
    ● işletim sırasında-25 ... +60 °C
    ● depolama sırasında-55 ... +80 °C
    bağıl nem minimum10 %
    bağıl nem 55 ℃'de IEC 60068-2-30 uyarınca maksimum95 %
    Ana akım devresi
    kutup sayısı ana devre için3
    kapayıcı sayısı ana kontaklar için3
    açıcı sayısı ana kontaklar için0
    işletim gerilimi
    ● AC-3'te anma değeri maksimum690 V
    ● AC-3e'de anma değeri maksimum690 V
    işletim akımı
    ● AC-1'de 400 V'ta 40 °C ortam sıcaklığında anma değeri90 A
    ● AC-1'de
    — 690 V'a kadar 40 °C ortam sıcaklığında anma değeri90 A
    — 690 V'a kadar 60 °C ortam sıcaklığında anma değeri80 A
    ● AC-3'te
    — 400 V'ta anma değeri80 A
    — 500 V'ta anma değeri80 A
    — 690 V'ta anma değeri58 A
    ● AC-3e'de
    — 400 V'ta anma değeri80 A
    — 500 V'ta anma değeri80 A
    — 690 V'ta anma değeri58 A
    ● AC-4'te 400 V'ta anma değeri55 A
    ● AC-5a'da 690 V'a kadar anma değeri79,2 A
    ● AC-5b'de 400 V'a kadar anma değeri66,4 A
    ● AC-6a'da
    — 230 V'a kadar n=20 akım pik değerinde anma değeri70 A
    — 400 V'a kadar n=20 akım pik değerinde anma değeri70 A
    — 500 V'a kadar n=20 akım pik değerinde anma değeri70 A
    — 690 V'a kadar n=20 akım pik değerinde anma değeri58 A
    ● AC-6a'da
    — 230 V'a kadar n=30 akım pik değerinde anma değeri46,7 A
    — 400 V'a kadar n=30 akım pik değerinde anma değeri46,7 A
    — 500 V'a kadar n=30 akım pik değerinde anma değeri46,7 A
    — 690 V'a kadar n=30 akım pik değerinde anma değeri46,7 A
    minimum kesit ana devrede maksimum AC-1 anma değerinde35 mm²
    işletim akımı yakl. 200.000 işletim çevrimi için AC-4'te
    ● 400 V'ta anma değeri30 A
    ● 690 V'ta anma değeri24 A
    işletim akımı
    ● 1 akım hattında DC-1’de
    — 24 V'ta anma değeri55 A
    — 60 V'ta anma değeri23 A
    — 110 V'ta anma değeri4,5 A
    — 220 V'ta anma değeri1 A
    — 440 V'ta anma değeri0,4 A
    — 600 V'ta anma değeri0,25 A
    ● seri devre 2 akım hattında DC-1’de
    — 24 V'ta anma değeri55 A
    — 60 V'ta anma değeri45 A
    — 110 V'ta anma değeri45 A
    — 220 V'ta anma değeri5 A
    — 440 V'ta anma değeri1 A
    — 600 V'ta anma değeri0,8 A
    ● seri devre 3 akım hattında DC-1’de
    — 24 V'ta anma değeri55 A
    — 60 V'ta anma değeri55 A
    — 110 V'ta anma değeri55 A
    — 220 V'ta anma değeri45 A
    — 440 V'ta anma değeri2,9 A
    — 600 V'ta anma değeri1,4 A
    ● 1 akım hattında DC-3'te DC-5'te
    — 24 V'ta anma değeri35 A
    — 60 V'ta anma değeri6 A
    — 220 V'ta anma değeri1 A
    — 440 V'ta anma değeri0,1 A
    — 600 V'ta anma değeri0,06 A
    ● seri devre 2 akım hattında DC-3'te DC-5'te
    — 24 V'ta anma değeri55 A
    — 60 V'ta anma değeri45 A
    — 110 V'ta anma değeri25 A
    — 220 V'ta anma değeri5 A
    — 440 V'ta anma değeri0,27 A
    — 600 V'ta anma değeri0,16 A
    ● seri devre 3 akım hattında DC-3'te DC-5'te
    — 24 V'ta anma değeri55 A
    — 60 V'ta anma değeri55 A
    — 110 V'ta anma değeri55 A
    — 220 V'ta anma değeri25 A
    — 440 V'ta anma değeri0,6 A
    — 600 V'ta anma değeri0,35 A
    işletim kapasitesi
    ● AC-2'de 400 V'ta anma değeri37 kW
    ● AC-3'te
    — 230 V'ta anma değeri22 kW
    — 400 V'ta anma değeri37 kW
    — 500 V'ta anma değeri37 kW
    — 690 V'ta anma değeri45 kW
    ● AC-3e'de
    — 230 V'ta anma değeri22 kW
    — 400 V'ta anma değeri37 kW
    — 500 V'ta anma değeri37 kW
    — 690 V'ta anma değeri45 kW
    işletim kapasitesi yakl. 200.000 işletim çevrimi için AC-4'te
    ● 400 V'ta anma değeri15,8 kW
    ● 690 V'ta anma değeri21,8 kW
    işletim görünür gücü AC-6a'da
    ● 230 V'a kadar n=20 akım pik değerinde anma değeri27,8 kVA
    ● 400 V'a kadar n=20 akım pik değerinde anma değeri48,4 kVA
    ● 500 V'a kadar n=20 akım pik değerinde anma değeri60,6 kVA
    ● 690 V'a kadar n=20 akım pik değerinde anma değeri69,3 kVA
    işletim görünür gücü AC-6a'da
    ● 230 V'a kadar n=30 akım pik değerinde anma değeri18,6 kVA
    ● 400 V'a kadar n=30 akım pik değerinde anma değeri32,3 kVA
    ● 500 V'a kadar n=30 akım pik değerinde anma değeri40,4 kVA
    ● 690 V'a kadar n=30 akım pik değerinde anma değeri55,8 kVA
    kısa süreli akım mukavemeti soğuk işletim durumunda 40 °C'ye kadar
    ● 1 sn. ile sınırlı akımsız anahtarlamalı maksimum1 298 A; AC-1 anma değerine uygun minimum kesit kullanın
    ● 5 sn. ile sınırlı akımsız anahtarlamalı maksimum898 A; AC-1 anma değerine uygun minimum kesit kullanın
    ● 10 sn. ile sınırlı akımsız anahtarlamalı maksimum640 A; AC-1 anma değerine uygun minimum kesit kullanın
    ● 30 sn. ile sınırlı akımsız anahtarlamalı maksimum414 A; AC-1 anma değerine uygun minimum kesit kullanın
    ● 60 sn. ile sınırlı akımsız anahtarlamalı maksimum333 A; AC-1 anma değerine uygun minimum kesit kullanın
    yük boşaltma frekansı
    ● AC'de5 000 1/h
    anahtarlama frekansı
    ● AC-1'de maksimum700 1/h
    ● AC-2'de maksimum350 1/h
    ● AC-3'te maksimum500 1/h
    ● AC-3e'de
    — maksimum500 1/h
    ● AC-4'te maksimum150 1/h
    Kontrol devresi/ Kumanda
    gerilim türü kontrol besleme gerilimiAC
    kontrol besleme gerilimi AC'de
    ● 50 Hz'de anma değeri230 V
    çalışma alanı faktörü kontrol gerilimi anma değeri solenoid AC'de
    ● 50 Hz'de0,8 ... 1,1
    kapanma görünür gücü solenoid AC'de
    ● 50 Hz'de190 VA
    güç faktörü endüktif bobin kapanma gücünde
    ● 50 Hz'de0,72
    tutma görünür gücü solenoid AC'de
    ● 50 Hz'de16 VA
    güç faktörü endüktif bobin tutma gücünde
    ● 50 Hz'de0,37
    kapanış gecikmesi
    ● AC'de10 ... 80 ms
    açılış gecikmesi
    ● AC'de10 ... 18 ms
    elektrik arkı süresi10 ... 20 ms

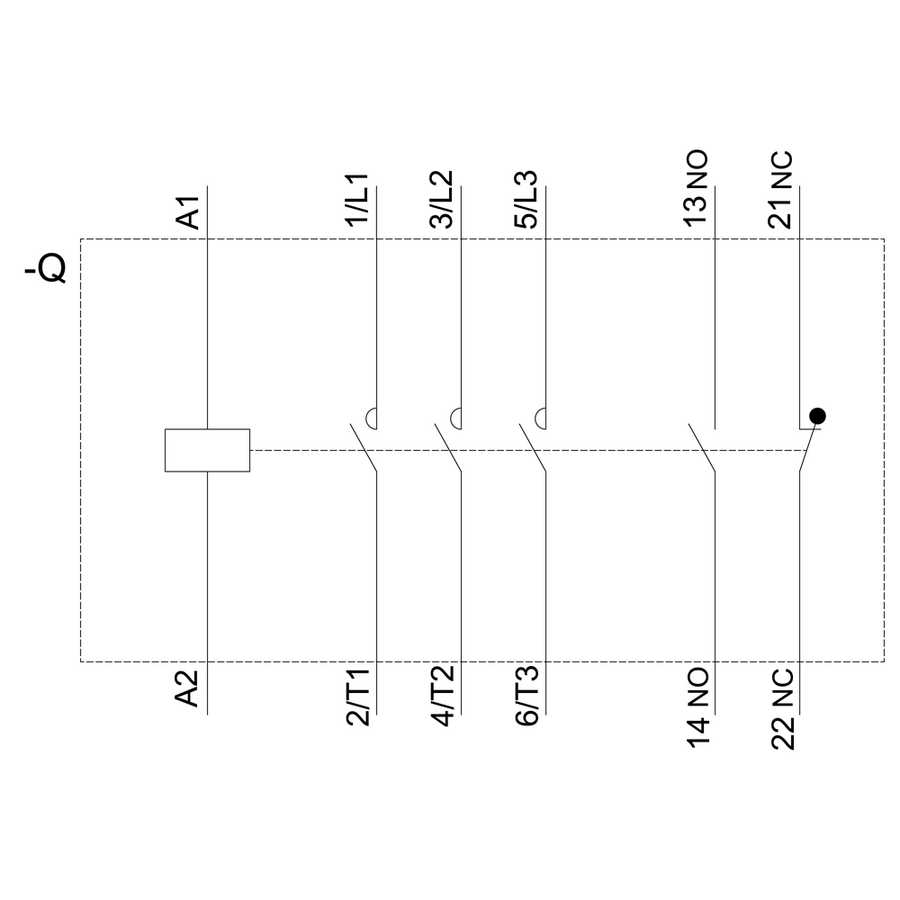

    aktivasyon modeli anahtar tahrikiStandart A1 - A2
    Yardιmcι akιm devresi
    açıcı sayısı yardımcı kontaklar için gecikmesiz anahtarlama1
    kapayıcı sayısı yardımcı kontaklar için gecikmesiz anahtarlama1
    işletim akımı AC-12'de maksimum10 A
    işletim akımı AC-15'te
    ● 230 V'ta anma değeri10 A
    ● 400 V'ta anma değeri3 A
    ● 500 V'ta anma değeri2 A
    ● 690 V'ta anma değeri1 A
    işletim akımı DC-12'de
    ● 24 V'ta anma değeri10 A
    ● 48 V’ta anma değeri6 A
    ● 60 V'ta anma değeri6 A
    ● 110 V'ta anma değeri3 A
    ● 125 V'ta anma değeri2 A
    ● 220 V'ta anma değeri1 A
    ● 600 V'ta anma değeri0,15 A
    işletim akımı DC-13'te
    ● 24 V'ta anma değeri10 A
    ● 48 V’ta anma değeri2 A
    ● 60 V'ta anma değeri2 A
    ● 110 V'ta anma değeri1 A
    ● 125 V'ta anma değeri0,9 A
    ● 220 V'ta anma değeri0,3 A
    ● 600 V'ta anma değeri0,1 A
    kontak güvenilirliği yardımcı kontaklarbeher 100 milyonda hatalı çalıştırma (17 V, 1 mA)
    Nominal UL/CSA verileri
    tam yük akımı (FLA) 3 fazlı trifaz motor için
    ● 480 V'ta anma değeri65 A
    ● 600 V'ta anma değeri62 A
    mekanik güç çıkışı [hp]
    ● tek fazlı trifaz motor için
    — 110/120 V'ta anma değeri5 hp
    — 230 V'ta anma değeri15 hp
    ● 3 fazlı trifaz motor için
    — 200/208 V'ta anma değeri20 hp
    — 220/230 V'ta anma değeri25 hp
    — 460/480 V'ta anma değeri50 hp
    — 575/600 V'ta anma değeri60 hp
    kontak yük kapasitesi yardımcı kontaklar UL uyarıncaA600 / P600
    Kısa devre koruması
    minyatür devre kesici modeli yardımcı devrenin kısa devre korunması için 230 V'a kadarC karakteristiği: 10 A; 0,4 kA
    sigorta elemanı modeli
    ● ana devrenin kısa devreye karşı korunması için
    — düzenleme türü 1’de gerekligG: 250 A (690 V, 100 kA), aM: 160 A (690 V, 100 kA), BS88: 200 A (415 V, 80 kA)
    — düzenleme türü 2’de gerekligG: 160 A (690 V, 100 kA), aM: 80 A (690 V, 100 kA), BS88: 125 A (415 V, 80 kA)
    ● yardımcı anahtar kısa devre koruması için gerekligG: 10 A (500 V, 1 kA)

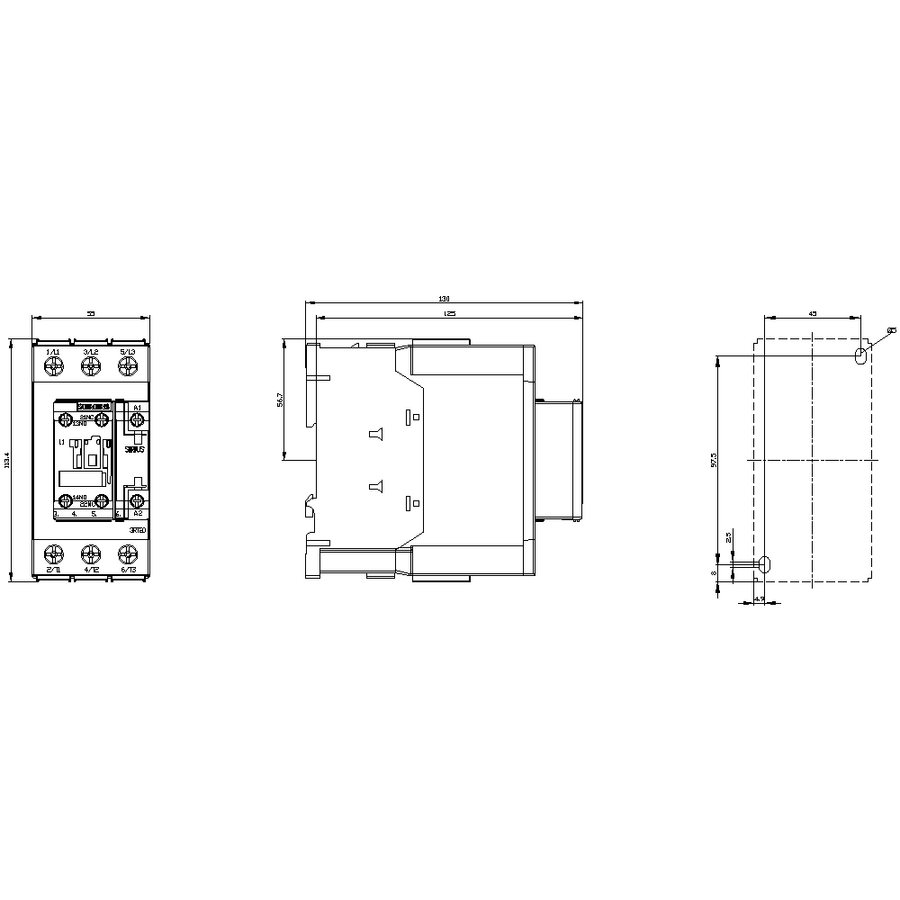

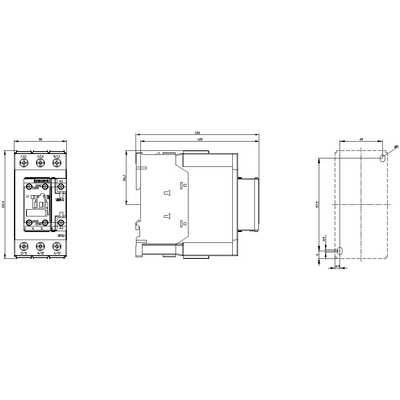

    Montaj/ Sabitleme/ Ebatlar
    montaj konumudikey montaj yüzeyinde +/-180° döndürülebilir, dikey montaj yüzeyinde +/- 22,5° öne ve arkaya eğilebilir.
    sabitleme türü sıra montajıEvet
    sabitleme türüDIN EN 60715 uyarınca 35 mm'lik üst geçmeli raya vidalı ve sustalı sabitleme
    yükseklik114 mm
    genişlik55 mm
    derinlik130 mm
    uyulması gereken mesafe
    ● sıralı montajda
    — önde10 mm
    — yukarı10 mm
    — aşağı doğru10 mm
    — yanlarda0 mm
    ● topraklanmış parçalara
    — önde10 mm
    — yukarı10 mm
    — yanlarda6 mm
    — aşağı doğru10 mm
    ● gerilim taşıyan parçalara
    — önde10 mm
    — yukarı10 mm
    — aşağı doğru10 mm
    — yanlarda6 mm
    Bağlantılar/ Terminaller
    elektrik bağlantısı modeli
    ● ana devre içinvida bağlantısı
    ● yardımcı ve kontrol devreleri içinvida bağlantısı
    ● kontaktörde yardımcı kontaklar içinVida bağlantısı
    ● solenoidVida bağlantısı
    bağlanabilir iletken kesiti türü
    ● ana kontaklar için
    — tek telli veya çok telli2x (1 ... 35 mm²), 1x (1 ... 50 mm²)
    — ince telli kablo uç işlemeli2x (1 ... 25 mm²), 1x (1 ... 35 mm²)
    ● AWG hatlarında ana kontaklar için2x (18 ... 2), 1x (18 ... 1)
    bağlanabilir iletken kesiti ana kontaklar için
    ● ince telli kablo uç işlemeli1 ... 35 mm²
    bağlanabilir iletken kesiti yardımcı kontaklar için
    ● tek telli veya çok telli0,5 ... 2,5 mm²
    ● ince telli kablo uç işlemeli0,5 ... 2,5 mm²
    bağlanabilir iletken kesiti türü
    ● yardımcı kontaklar için
    — tek telli veya çok telli2x (0,5 ... 1,5 mm²), 2x (0,75 ... 2,5 mm²)
    — ince telli kablo uç işlemeli2x (0,5 ... 1,5 mm²), 2x (0,75 ... 2,5 mm²)
    ● AWG hatlarında yardımcı kontaklar için2x (20 ... 16), 2x (18 ... 14)
    AWG numarası kodlanmış bağlanabilir iletken kesiti ana kontaklar için18 ... 1
    AWG numarası kodlanmış bağlanabilir iletken kesiti yardımcı kontaklar için20 ... 14
    Emniyet
    ürün fonksiyonu
    ● IEC 60947-4-1 uaryınca aynalı kontakEvet
    ● IEC 60947-5-1 uyarınca pozitif kılavuzlamalıHayir
    ● güvenlik fonksiyonu için uygundurEvet
    kullanma uygunluğu emniyetli kapatmaEvet
    kullanım süresi maksimum20 a
    test aşınmaya göre kullanım süresi gerekliEvet
    tehlike yaratan kesilmelerin oranı
    ● düşük zorlanma oranında SN 31920 uyarınca40 %
    ● yüksek zorlanma oranında SN 31920 uyarınca73 %
    B10 değeri yüksek zorlanma oranında SN 31920 uyarınca1 000 000
    devre dışı kalma oranı [FIT] düşük zorlanma oranında SN 31920 uyarınca100 FIT
    ISO 13849
    cihaz tipi ISO 13849-1 uyarınca3
    yüksek boyutlandırma ISO 13849-2 uyarınca gerekliEvet
    IEC 61508
    emniyetli cihaz türü IEC 61508-2 uyarıncaA tipi
    Elektrik Güvenliği
    IP koruma türü ön tarafta IEC 60529 uyarıncaIP20
    temas koruması ön tarafta IEC 60529 uyarıncaönden dikey dokunma durumunda parmak korumalı
    Siemens Kontaktör , siemens şalt

  • İade Kabulu: İade edilen ürünlerin kutusu ambalajı zarar görmemiş, yeniden satılabilir kullanılabilir ve satışa hazır olması halinde iadeler kabul edilir.

    İade Reddi: Ürünün kutusu ambalajı açılmış ve montajı yapılmış ürünlerin iadesi kesinlikle kabul edilmemektedir.

    Teslimat: 15:00' a kadar yapılan siparişler aynı gün kargoya teslim edilir.
T-Soft E-Ticaret Sistemleriyle Hazırlanmıştır.
