3VA1163-4EE46-0AA0 SIEMENS KOMPAKT ŞALTER 4P 44-63A 36KA
Siemens SENTRON 3VA1163-4EE46-0AA0 kompakt şalter, orta-yük üç faz devrelerinde yüksek koruma ve güvenilir performans sunmak üzere tasarlanır.
63 A nominal akım seçeneğiyle gelen bu MCCB, TM220 türü termik-manyetik açma ünitesiyle donatılmış olup, aşırı yük ve kısa devre koşullarına karşı hassas tepki verecek şekilde yapılandırılır.
Cihazın kısa devre kesme kapasitesi 415 V AC gerilimde 36 kA olarak belirlenir; ayrıca 240 V’da 55 kA, 440 V’da 25 kA değerlerine kadar da korunma imkânı sunar.
İzolasyon gerilimi 800 V olan cihaz, AC sistemlerde 690 V’ye kadar çalışabilme yeteneğine sahiptir ve DC tarafında maksimum 500 V’e kadar kullanım olanağı sağlar.
Bu şalterin güç kaybı nominal koşullarda yaklaşık 10,8 W değerindedir; mekanik ömrü yaklaşık 20.000 açma-kapama çevrimi olup, elektriksel dayanıklılığı AC-1 koşulları altında ~9.000 çevrim seviyesindedir.
Cihaz ön terminallerle bağlantı yapılacak şekilde tasarlanmış olup, iletken kesit aralığı 1,5 … 70 mm² arasında kullanılabilir.

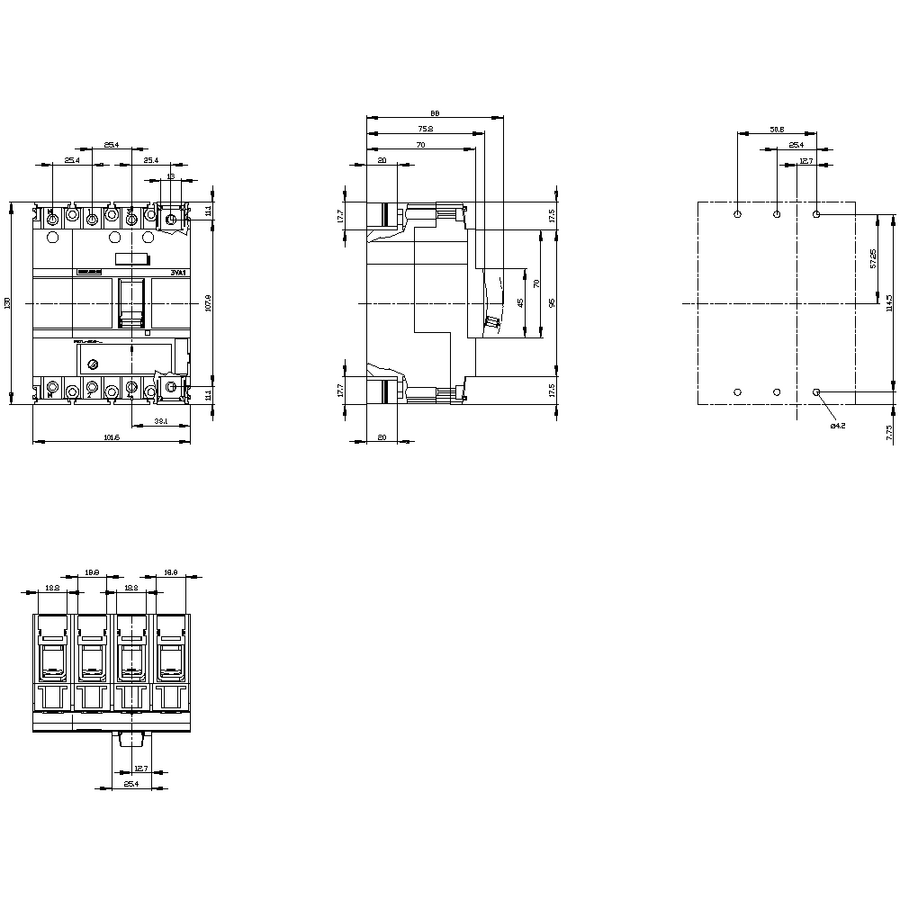

Montaj boyutları yaklaşık 130 mm yükseklik, 76,2 mm genişlik ve 70 mm derinlik olarak tanımlıdır.
Ön yüzünde IP40 koruma sınıfına sahiptir; cihaz –25 °C ila +70 °C arasında çalışacak şekilde tasarlanmıştır ve saklama ortam koşulları –40 °C ila +80 °C arasındadır.
3VA1163-4EE46-0AA0, jeneratör panoları, güç dağıtım sistemleri ve kritik yük devrelerinin yer aldığı projelerde yüksek kısa devre koruması arayan kullanıcılar için uygun bir seçenek sağlar.
Marka Siemens Tedarikçi No 3VA1163-4EE46-0AA0 Açıklama Circuit breaker 3VA1 IEC frame 160 breaking capacity class S Icu=36kA @ 415 V 4-pole, line protection TM220, atfm, In=63A overload protection ir=44,1a ...63A short circuit protection iI=10 x In neutral unprotected cable connection GTIN 4042948822555 Ağırlık 1.273 Derinlik 0.116 En 0.119 Uzunluk 0.15 ürün marka adı SENTRON ürün tanımı Kompakt devre kesici ürün modeli Tesis koruması aşιrι akım tetikelyici modeli TM220 aşιrι akım devindiricisinin koruma fonksiyonu LI kutup sayısı 4 Genel teknik veriler izolasyon gerilimi / anma değeri 800 V işletim gerilimi / DC'de / anma değeri 600 V işletim gerilimi / AC'de / anma değeri 690 V güç kaybı [W] / maksimum 17,3 W güç kaybı [W] / akım anma değerinde / AC'de / sıcak işletim durumunda / kutup başına 5,77 W mekanik kullanım süresi (işletim çevrimleri) / tipik 20 000 elektrikli işletim süresi (işletim çevrimleri) / AC-1'de / 380/415 V'ta 9 000 elektrikli işletim süresi (işletim çevrimleri) / AC-1'de / 690 V'ta 6 300 ürün özelliği / nötr iletken için / sonradan eklenebilir / kısa devre ve aşırı yük koruması Hayir toprak hattı denetimi modeli Yok ürün fonksiyonu ● iletişim fonksiyonu Hayir ● diğer ölçüm fonksiyonları Hayir MB başına net ağırlık 1,273 kg Elektrik işletim akımı ● 40 °C'de 63 A ● 45 °C'de 63 A ● 50 °C'de 63 A ● 55 ℃'de 62 A ● 60 °C'de 61 A ● 65 °C'de 60 A ● 70 °C'de 58 A Anahtarlama kapasitesi IEC 60947 devre kesicinin anahtarlama kapasitesi sınıfı S sınır kısa devre akımı kesme kapasitesi (Icu) ● 240 V'ta 55 kA ● 415 V'ta 36 kA ● 440 V'ta 25 kA ● 500 V'ta 7 kA ● 690 V'ta 7 kA işletim kısa devre akımı kesme kapasitesi (Ics) ● 240 V'ta 55 kA ● 415 V'ta 36 kA ● 440 V'ta 25 kA ● 500 V'ta 5 kA ● 690 V'ta 5 kA kısa devre akımı açma kapasitesi (Icm) ● 240 V'ta 121 kA ● 415 V'ta 75,6 kA ● 440 V'ta 52,5 kA ● 500 V'ta 11,9 kA ● 690 V'ta 11,9 kA kısa devreye karşı koruma modeli DC şebekelerindeki anahtarlama kapasitesi değerleri için bkz. 3VA kompakt devre kesici cihaz kitabı; link, son bölümdeki Servis ve Destek altında bulunabilir Ayarlanabilir parametreler ürün özelliği / L tetiklemede / açılabilir/kapatılabilir Hayir ayar akımının (lr) ayarlanabilir tepki değeri / L tetikleyici / I2t karakteristik eğrisinde ● minimum 44 A ● maksimum 63 A gecikme süresinin (tr) ayarlanabilir tepki değeri / L tetiklemede / I2t karakteristik eğrisinde ● minimum 1 s ● maksimum 1 s ayarlama akımının (li) ayarlanabilir tepki değeri / I tetiklemede ● minimum 630 A ● maksimum 630 A ayarlanabilir ayar akımı (InN) / N tetiklemede ● minimum 0 A ● maksimum 0 A N iletken sigortası modeli yok ürün fonksiyonu / topraklama koruması Hayir Mekanik Tasarım ürün bileşeni ● alçak gerilim tetikleyicisi Hayir ● gerilim tetikleyicisi Hayir ● alarm anahtarı Hayir yükseklik [inç] 5,12 in yükseklik 130 mm genişlik [inç] 4 in bağlanabilir iletken kesiti türü / yuvarlak iletken terminali / çok telli 1 x (1,5 - 70 mm²) genişlik 101,6 mm derinlik [inç] 2,76 in derinlik 70 mm Bağlantılar elektrik bağlantısı düzeni / ana devre için önden bağlantılı elektrik bağlantısı modeli / ana devre için çift taraflı klemensli vida bağlantısı yüzey modeli / bağlantıların / şalterin alt kısmında (N, 1, 3, 5) Gümüş yüzey modeli / bağlantıların / şalterin alt tarafında (N, 2, 4, 6) Teneke Yardımcı devre CO kontak sayısı / yardımcı kontaklar için 0 Aksesuarlar ürün ilavesi / opsiyonel / motor tahriki Evet Çevresel koşullar IP koruma türü / ön tarafta IP40 ortam sıcaklığı ● işletim sırasında / minimum -25 °C ● işletim sırasında / maksimum 70 °C ● depolama sırasında / minimum -40 °C ● depolama sırasında / maksimum 80 °C Environmental footprint çevresel ürün açıklaması(EPD) Evet küresel ısınma potansiyeli [CO2 eq] / toplam 190 kg küresel ısınma potansiyeli [CO2 eq] / üretim esnasında 4,67 kg küresel ısınma potansiyeli [CO2 eq] / işletim sırasında 186 kg küresel ısınma potansiyeli [CO2 eq] / kullanım ömrü uyarınca -0,826 kg referans işareti / IEC 81346-2:2009 uyarınca Q
