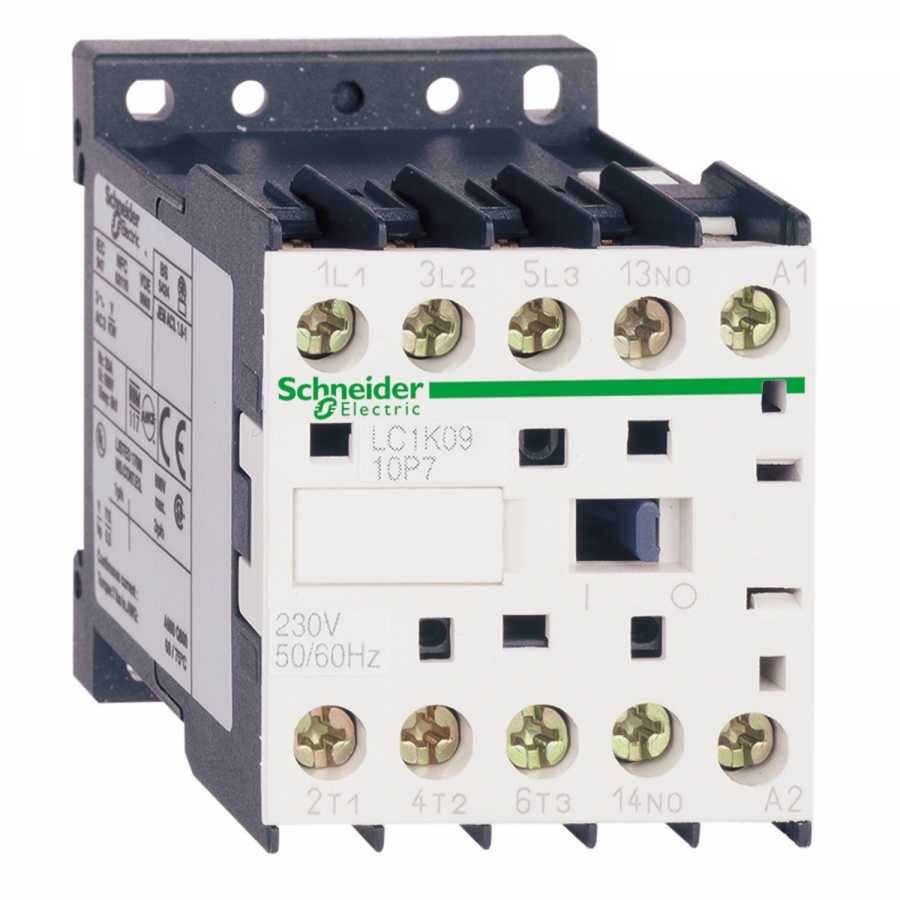

SCHNEIDER ELECTRIC 4KW 9A 1NK KONTAKTÖR 24V AC KUMANDA 3389110365122

Name: SCHNEIDER ELECTRIC 4KW 9A 1NK KONTAKTÖR 24V AC KUMANDA 3389110365122
Brand: Schneider Electric
SKU: SCH-TM-LC1K0901B7
Price: 856.55 TRY
Availability: InStock

Ürün Kodu : SCH-TM-LC1K0901B7

%58 İskonto

2.039,40 TL

856,55 TL

1.182,85 TL

KDV Dahildir.

Sepete Ekle

Fiyatı düşünce haber ver Yorum Ekle

Ürün Özellikleri
Ödeme Seçenekleri
İade ve Teslimat
Yorumlar (0)

Ana Kategori	Şalt
Alt Kategori	Kontaktör
Marka	Schneider Electric
Tam Ürün Kodu	LC1K0901B7
Ürün ya da Bileşen Tipi	Kontaktör
Kontaktör Uygulaması	Motor Kontrol-Direnç Yükü
Kutup Açıklaması	3P
Kutup Kontak Düzenleme	3 NA
Kontrol Devresi Tipi	AC 50/60 Hz
Kontrol Devresi Gerilimi	24 V AC 50/60 Hz
Montaj Desteği	Plaka-Ray
Mekanik Dayanıklılık	10 Mcycles
Çalışma Hızı	3600 cyc/h
Minimum Anahtarlama Gerilimi	17 V için sinyalleme devresi
Minimum Anahtarlama Akımı	5 mA için sinyalleme devresi
Yükseklik	58 mm
Genişlik	45 mm
Derinlik	57 mm
Ürün Ağırlığı	0,18 kg
Seri	TeSys
Ürün Ya da Bileşen Tipi	Kontaktör
Ürün Grubu	LC1K
Cihaz Uygulaması	Kontrol
kontaktör uygulaması	Direnç yükü Motor kontrol
kullanım kategorisi	AC-3 AC-3e AC-1 AC-4
Kutup Tanımı	3P
power pole contact composition	3 NA
[Ue] nominal çalışma voltajı	Güç devresi: <= 690 V AC <= 400 Hz Sinyalleme devresi: <= 690 V AC <= 400 Hz
[Ie] nominal çalışma akımı	9 A (at <60 °C) at <= 440 V AC AC-3 for güç devresi 9 A (at <60 °C) at <= 440 V AC AC-3e for güç devresi 20 A (at <60 °C) at <= 690 V AC AC-1 for güç devresi
kontrol devresi tipi	AC -de 50/60 Hz
kontrol devresi gerilimi	24 V AC 50/60 Hz
motor gücü kW	2,2 kW -de 220...230 V AC 50/60 Hz AC-3 4 kW -de 380...415 V AC 50/60 Hz AC-3 4 kW -de 440/690 V AC 50/60 Hz AC-3 2,2 kW -de 220...230 V AC 50/60 Hz AC-3e 4 kW -de 380...415 V AC 50/60 Hz AC-3e 4 kW -de 440/690 V AC 50/60 Hz AC-3e 2,2 kW -de 220...230 V AC 50/60 Hz AC-4 4 kW -de 380...415 V AC 50/60 Hz AC-4 4 kW -de 440/690 V AC 50/60 Hz AC-4
yardımcı kontak düzenleme	1 NK
[Uimp] nominal darbe dayanım voltajı	8 kV
aşırı gerilim kategorisi	III
[Ith] klasik açık hava termik akımı	20 A (at 60 °C) for güç devresi 10 A (at 50 °C) for sinyalleme devresi
Irms nominal kapama kapasitesi	110 A AC for güç devresi conforming to IEC 60947 110 A AC for sinyalleme devresi conforming to IEC 60947
nominal kesme kapasitesi	110 A at 220...230 V conforming to IEC 60947 110 A at 380...400 V conforming to IEC 60947 110 A at 415 V conforming to IEC 60947 110 A at 440 V conforming to IEC 60947 80 A at 500 V conforming to IEC 60947 70 A at 660...690 V conforming to IEC 60947
[Icw] nominal kısa süreli dayanma akımı	90 A 50 °C - 1 sn for güç devresi 85 A 50 °C - 5 s for güç devresi 80 A 50 °C - 10 s for güç devresi 60 A 50 °C - 30 s for güç devresi 45 A 50 °C - 1 min for güç devresi 40 A 50 °C - 3 min for güç devresi 20 A 50 °C - >= 15 min for güç devresi 80 A - 1 sn for sinyalleme devresi 90 A - 500 ms for sinyalleme devresi 110 A - 100 ms for sinyalleme devresi
ilgili sigorta değeri	25 A gG at <= 440 V for güç devresi 25 A aM for güç devresi 10 A gG for sinyalleme devresi conforming to IEC 60947 10 A gG for sinyalleme devresi conforming to VDE 0660
ortalama empedans	3 mOhm - Ith 20 A 50 Hz for güç devresi
[Ui] nominal yalıtım voltajı	Güç devresi: 600 V 'e uygunUL 508 Güç devresi: 690 V 'e uygunIEC 60947-4-1 Sinyalleme devresi: 690 V 'e uygunIEC 60947-4-1 Sinyalleme devresi: 690 V 'e uygunIEC 60947-5-1 Sinyalleme devresi: 600 V 'e uygunUL 508 Güç devresi: 600 V 'e uygunCSA C22.2 No 14 Sinyalleme devresi: 600 V 'e uygunCSA C22.2 No 14
yalıtım direnci	> 10 MOhm for sinyalleme devresi
VA cinsinden kalkış gücü	30 VA (at 20 °C)
VA cinsinden tutma güç tüketimi	4,5 VA (at 20 °C)
ısı dağılımı	1,3 W
kontrol devresi gerilim limitleri	Çalışma: 0,8...1,15 Uc (at <50 °C) Düşme: >= 0.20 Uc (at <50 °C)
bağlantılar - terminaller	Vida kelepçesi terminalleri 1 kablo(lar) 1,5…4 mm²katı Vida kelepçesi terminalleri 1 kablo(lar) 0,75…4 mm²esnek kablo uçsuz Vida kelepçesi terminalleri 1 kablo(lar) 0,34…2,5 mm²esnek ile Vida kelepçesi terminalleri 2 kablo(lar) 1,5…4 mm²katı Vida kelepçesi terminalleri 2 kablo(lar) 0,75…4 mm²esnek kablo uçsuz Vida kelepçesi terminalleri 2 kablo(lar) 0,34…1,5 mm²esnek ile
Maksimum çalışma hızı	3600 cyc/h
bobin teknolojisi	Yerleşik süpresör modülü olmadan
yardımcı kontak tipi	tip anlık 1 NK
sinyalleme devre frekansı	<= 400 Hz
minimum anahtarlama akımı	5 mA for sinyalleme devresi
minimum anahtarlama gerilimi	17 V for sinyalleme devresi
Montaj Desteği	Plaka Ray
sıkma torku	0,8…1,3 N.m - üzerinde vida kelepçesi terminalleri Philips No 2 0,8…1,3 N.m - üzerinde vida kelepçesi terminalleri düz Ø 6 mm 0,8…1,3 N.m - üzerinde vida kelepçesi terminalleri pozidriv No 2
çalışma süresi	10...20 msn bobinin enerjisini kesme ve NA açma 10...20 msn bobin enerjileme ve NA kapama
güvenlik güvenilirlik düzeyi	B10d = 1369863 cycles nominal yüklü kontaktör 'e uygunEN/ISO 13849-1 B10d = 20000000 cycles mekanik yüklü kontaktör 'e uygunEN/ISO 13849-1
çakışmama mesafesi	0,5 mm
Mekanik dayanıklılık	10 Mcycles
elektrik dayanıklılığı	1,3 Mcycles 9 A AC-3 Ue'de <= 440 V 1,3 Mcycles 9 A AC-3e Ue'de <= 440 V 0,16 Mcycles 20 A AC-1 Ue'de <= 690 V 0,02 Mcycles 54 A AC-4 Ue'de <= 440 V
mekanik dayanıklılık	Şoklar kontaktör kapalı, X ekseninde: 11 msn için 10 Gn 'e uygunIEC 60068-2-27 Şoklar kontaktör kapalı, Y ekseninde: 11 msn için 15 Gn 'e uygunIEC 60068-2-27 Şoklar kontaktör kapalı, Z ekseninde: 11 msn için 15 Gn 'e uygunIEC 60068-2-27 Şoklar kontaktör açık, X ekseninde: 11 msn için 6 Gn 'e uygunIEC 60068-2-27 Şoklar kontaktör açık, Y ekseninde: 11 msn için 10 Gn 'e uygunIEC 60068-2-27 Şoklar kontaktör açık, Z ekseninde: 11 msn için 10 Gn 'e uygunIEC 60068-2-27 Titreşimler kontaktör kapalı: 4 Gn, 5...300 Hz 'e uygunIEC 60068-2-6 Titreşimler kontaktör açık: 2 Gn, 5...300 Hz 'e uygunIEC 60068-2-6
standartlar	EN/IEC 60947-4-1 GB/T 14048,4 UL 60947-4-1 CSA C22.2 No 60947-4-1 JIS C8201-4-1 IEC 60335-1:Clause 30.2 IEC 60335-2-40:Annex JJ UL 60335-2-40:Annex JJ
Ürün Sertifikaları	CB Şeması CCC UL CSA EAC CE UKCA
IP koruma derecesi	IP2X 'e uygunVDE 0106
koruyucu bakım	TC 'e uygunIEC 60068 TC 'e uygunDIN 50016
Depolama Ortam Koşulları	-50…80 °C
çalışma yüksekliği	2000 m olmadan
alev geciktirici	V1 'e uygunUL 94 Gereksinim 2 'e uygunNF F 16-101 Gereksinim 2 'e uygunNF F 16-102
