| Marka |
Siemens |
| Tedarikçi No |
5SP4480-7 |
| Açıklama |

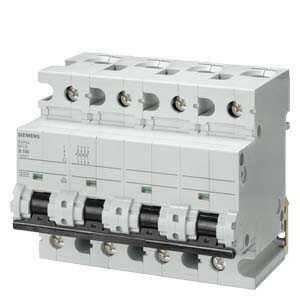

Miniature circuit breaker 400 V 10kA, 4-pole, C, 80 A, D=70 mm |
| GTIN |
4001869195629 |
| Ağırlık |
1.034 |
| Derinlik |
0.082 |
| En |
0.092 |
| Uzunluk |
0.112 |
| ürün marka adı |
SENTRON |
| ürün tanımı |
Otomatik sigorta |
| Genel teknik veriler |
| kutup sayısı |
4 |
| kutup modeli |
4P |
| tetikleme karakteristiği sınıfı |
C |
| mekanik kullanım süresi (işletim çevrimleri) tipik |
10 000 |
| aşırı gerilim kategorisi |
3 |
| kirlilik derecesi |
3 |
| Gerilim |
| gerilim türü işletim gerilimi |
AC |
| izolasyon gerilimi (Ui) |
|
| ● AC'de anma değeri |
440 V |
| ● çok fazlı işletimde AC'de anma değeri |
440 V |
| ● işletim akımı |
|
| — 30 °C'de anma değeri |
80 A |
| — 40 °C'de anma değeri |
76 A |
| — 50 °C'de anma değeri |
71,6 A |
| — 60 °C'de anma değeri |
67,2 A |
| ● işletim akımı AC'de anma değeri |
80 A |
| Besleme gerilimi |
| besleme gerilimi AC'de |
400 V |
| değer aralığı besleme gerilimi frekansı |
50/60 Hz |
| Koruma sınıfı |
| IP koruma türü |
IP20, bağlı iletkenlerle birlikte; IP40, ayırıcı kapakla tutma alanında |
| Anahtarlama kapasitesi |
| anahtarlama akım durumu |
|
| ● EN 60898 uyarınca anma değeri |
10 kA |
| enerji sınırlama sınıfı |
3 |
| Dağıtma |
| güç kaybı [W] akım anma değerinde AC'de sıcak işletim durumunda kutup başına |
7 W |
| kullanım uygunluğu |
altyapı / endüstri |
| Ürün Detayı |
| ürün donanımı temas koruması |
Evet |
| ürün bileşeni |
|
| ● üst manşon terminali |
Evet |
| ● alt manşon terminali |
Evet |
| ürün özelliği EN 60204-1'e göre ana anahtar özelliği |
Evet |
| ürün özelliği halojensiz |
Evet |
| ürün özelliği mühürlenebilir |
Evet |
| ürün özelliği silikonsuz |
Evet |
| ürün ilavesi takılabilir ilave tertibatlar |
Evet |
| Bağlantılar |
| bağlanabilir iletken kesiti tek telli |
|
| ● minimum |
25 mm² |
| ● maksimum |
50 mm² |
| bağlanabilir iletken kesiti çok telli |
|
| ● minimum |
25 mm² |
| ● maksimum |
50 mm² |
| bağlanabilir iletken kesiti ince telli kablo uç işlemeli |
|
| ● minimum |
25 mm² |
| ● maksimum |
35 mm² |
| AWG numarası kodlanmış bağlanabilir iletken kesiti |
|
| ● minimum |
3 |
| ● maksimum |
1 |
| sıkma torku [lbf·in] vida bağlantısında |
|
| ● minimum |
22,1 lbf·in |
| ● maksimum |
31 lbf·in |
| sıkma torku vida bağlantısında |
|
| ● minimum |
2,5 N·m |
| ● maksimum |
3,5 N·m |
| pozisyon ağ bağlantı kablosu |
isteğe bağlı |

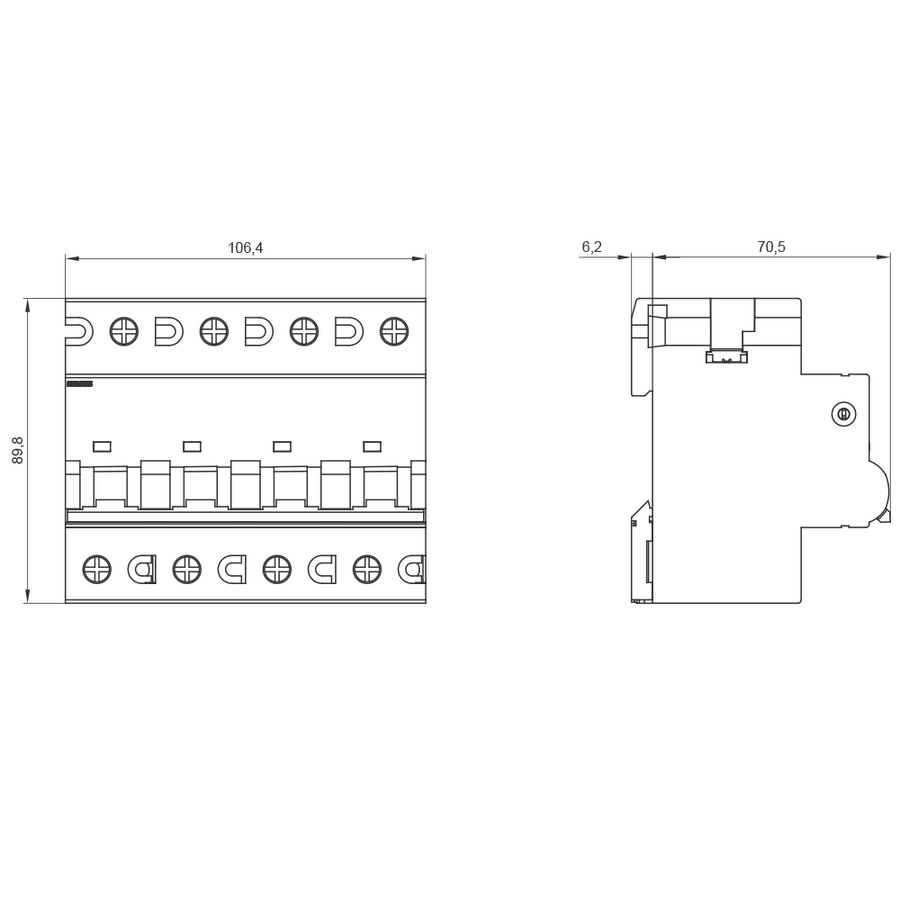

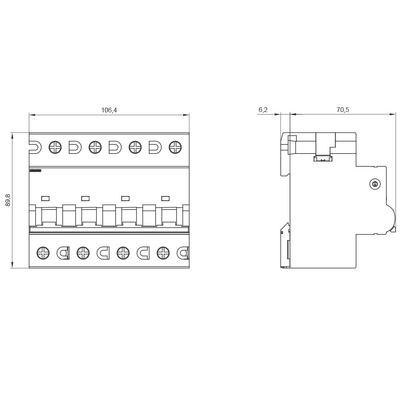

| Mekanik Tasarım |
| yükseklik |
90 mm |
| genişlik |
108 mm |
| derinlik |
76 mm |
| montaj derinliği |
70 mm |
| en birimi sayısı |
6 |
| sabitleme türü |
montaj rayı |
| montaj konumu |
isteğe göre |
| MB başına net ağırlık |
1,033 kg |
| Çevresel koşullar |
| ortam sıcaklığının etkisi |
maks. %95 serbest bır. nem |
| şok mukavemeti IEC 60068-2-27 uyarınca |
11ms yarım sinüste 150m/s² |
| titreşime dayanıklılık IEC 60068-2-6 uyarınca |
25 ila 150Hz'de...0m/s² (4san) |
| ortam sıcaklığı depolama sırasında |
|
| ● minimum |
-40 °C |
| ● maksimum |
75 °C |
