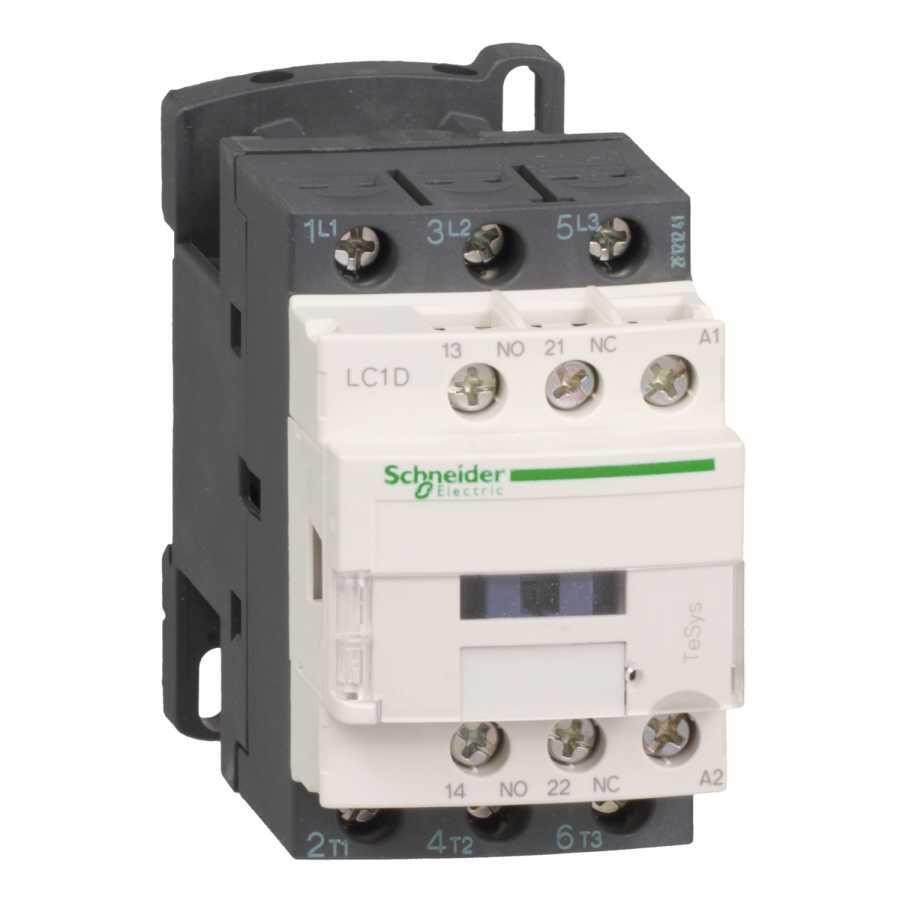

SCHNEIDER ELECTRIC 5.5KW 12A 1NA+1NK KONTAKTÖR 220V AC KUMANDA 3389110349276
Ürün Kodu : SCH-TM-LC1D12M7
%63
İskonto
2.733,60 TL
1.011,43 TL
1.722,17 TL
KDV Dahildir.
Kampanya
- Ürün Özellikleri
- Ödeme Seçenekleri
- İade ve Teslimat
- Yorumlar (0)
-
Ana Kategori Şalt Alt Kategori Kontaktör Marka Schneider Electric Tam Ürün Kodu LC1D12M7 Ürün ya da Bileşen Tipi Kontaktör Kontaktör Uygulaması Motor Kontrol-Direnç Yükü Kutup Açıklaması 3P Kutup Kontak Düzenleme 3 NA Kontrol Devresi Tipi AC 50/60 Hz Kontrol Devresi Gerilimi 220 V AC 50/60 Hz Montaj Desteği Plaka-Ray Mekanik Dayanıklılık 15 Mcycles Çalışma Hızı 3600 cyc/h -de <= 60 °C Minimum Anahtarlama Gerilimi 17 V için sinyalleme devresi Minimum Anahtarlama Akımı 5 mA için sinyalleme devresi Yükseklik 77 mm Genişlik 45 mm Derinlik 86 mm Ürün Ağırlığı 0,32 kg kullanım kategorisi AC-4
AC-1
AC-3
AC-3eKutup Tanımı 3P [Ue] nominal çalışma voltajı Güç devresi: <= 690 V AC 25...400 Hz
Güç devresi: <= 300 V DC[Ie] nominal çalışma akımı 25 A (at <60 °C) at <= 440 V AC AC-1 for güç devresi
12 A (at <60 °C) at <= 440 V AC AC-3 for güç devresi
12 A (at <60 °C) at <= 440 V AC AC-3e for güç devresi[Uc] kontrol devresi gerilimi 220 V AC 50/60 Hz motor gücü hp 0,5 hp at 115 V AC 50/60 Hz for 1 faz motors
2 hp at 230/240 V AC 50/60 Hz for 1 faz motors
3 hp at 200/208 V AC 50/60 Hz for 3 faz motors
3 hp at 230/240 V AC 50/60 Hz for 3 faz motors
7,5 hp at 460/480 V AC 50/60 Hz for 3 faz motors
10 hp at 575/600 V AC 50/60 Hz for 3 faz motorsuyumluluk kodu LC1D kutup kontak düzenleme 3 NA koruyucu kapak Ile [Ith] klasik açık hava termik akımı 25 A (at 60 °C) for güç devresi
10 A (at 60 °C) for sinyalleme devresiIrms nominal kapama kapasitesi 250 A at 440 V for güç devresi conforming to IEC 60947
140 A AC for sinyalleme devresi conforming to IEC 60947-5-1
250 A DC for sinyalleme devresi conforming to IEC 60947-5-1nominal kesme kapasitesi 250 A at 440 V for güç devresi conforming to IEC 60947 [Icw] nominal kısa süreli dayanma akımı 105 A 40 °C - 10 s for güç devresi
210 A 40 °C - 1 sn for güç devresi
30 A 40 °C - 10 min for güç devresi
61 A 40 °C - 1 min for güç devresi
100 A - 1 sn for sinyalleme devresi
120 A - 500 ms for sinyalleme devresi
140 A - 100 ms for sinyalleme devresiilgili sigorta değeri 10 A gG for sinyalleme devresi conforming to IEC 60947-5-1
40 A gG at <= 690 V coordination tip 1 for güç devresi
25 A gG at <= 690 V coordination tip 2 for güç devresiortalama empedans 2,5 mOhm - Ith 25 A 50 Hz for güç devresi kutup başına güç dağılımı 0,36 W AC-3
1,56 W AC-1
0,36 W AC-3e[Ui] nominal yalıtım voltajı Güç devresi: 690 V 'e uygunIEC 60947-4-1
Güç devresi: 600 V CSA sertifikali
Güç devresi: 600 V UL sertifikali
Sinyalleme devresi: 690 V 'e uygunIEC 60947-1
Sinyalleme devresi: 600 V CSA sertifikali
Sinyalleme devresi: 600 V UL sertifikaliaşırı gerilim kategorisi III kirletme derecesi 3 [Uimp] nominal darbe dayanım voltajı 6 kV 'e uygunIEC 60947 güvenlik güvenilirlik düzeyi B10d = 1369863 cycles nominal yüklü kontaktör 'e uygunEN/ISO 13849-1
B10d = 20000000 cycles mekanik yüklü kontaktör 'e uygunEN/ISO 13849-1Mekanik dayanıklılık 15 Mcycles elektrik dayanıklılığı 2 Mcycles 12 A AC-3 Ue'de <= 440 V
0,8 Mcycles 25 A AC-1 Ue'de <= 440 V
2 Mcycles 12 A AC-3e Ue'de <= 440 Vkontrol devresi tipi AC -de 50/60 Hz standart bobin teknolojisi Yerleşik süpresör modülü olmadan kontrol devresi gerilim limitleri 0,3...0,6 Uc (-40…70 °C):düşme AC 50/60 Hz
0,8...1,1 Uc (-40…60 °C):çalışma AC 50 Hz
0,85...1,1 Uc (-40…60 °C):çalışma AC 60 Hz
1...1.1 Uc (60…70 °C):çalışma AC 50/60 HzVA cinsinden kalkış gücü 70 VA 60 Hz cos phi 0,75 (at 20 °C)
70 VA 50 Hz cos phi 0,75 (at 20 °C)VA cinsinden tutma güç tüketimi 7,5 VA 60 Hz cos phi 0,3 (at 20 °C)
7 VA 50 Hz cos phi 0,3 (at 20 °C)ısı dağılımı 2…3 W at 50/60 Hz çalışma süresi 12...22 msn kapama
4...19 msn açmaMaksimum çalışma hızı 3600 cyc/h at 60 °C bağlantılar - terminaller Güç devresi: vida kelepçesi terminalleri 1 1…4 mm² - cable stiffness: esnek kablo uçsuz
Güç devresi: vida kelepçesi terminalleri 2 1…4 mm² - cable stiffness: esnek kablo uçsuz
Güç devresi: vida kelepçesi terminalleri 1 1…4 mm² - cable stiffness: esnek Kablo uçlu
Güç devresi: vida kelepçesi terminalleri 2 1…2,5 mm² - cable stiffness: esnek Kablo uçlu
Güç devresi: vida kelepçesi terminalleri 1 1…4 mm² - cable stiffness: katı kablo uçsuz
Güç devresi: vida kelepçesi terminalleri 2 1…4 mm² - cable stiffness: katı kablo uçsuz
Kontrol devresi: vida kelepçesi terminalleri 1 1…4 mm² - cable stiffness: esnek kablo uçsuz
Kontrol devresi: vida kelepçesi terminalleri 2 1…4 mm² - cable stiffness: esnek kablo uçsuz
Kontrol devresi: vida kelepçesi terminalleri 1 1…4 mm² - cable stiffness: esnek Kablo uçlu
Kontrol devresi: vida kelepçesi terminalleri 2 1…2,5 mm² - cable stiffness: esnek Kablo uçlu
Kontrol devresi: vida kelepçesi terminalleri 1 1…4 mm² - cable stiffness: katı kablo uçsuz
Kontrol devresi: vida kelepçesi terminalleri 2 1…4 mm² - cable stiffness: katı kablo uçsuzsıkma torku Güç devresi: 1,7 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla düz Ø 6 mm
Güç devresi: 1,7 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla Philips No 2
Kontrol devresi: 1,7 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla düz Ø 6 mm
Kontrol devresi: 1,7 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla Philips No 2
Kontrol devresi: 1,7 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla pozidriv No 2
Güç devresi: 1,7 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla pozidriv No 2yardımcı kontak düzenleme 1 NA + 1 NK yardımcı kontak tipi tip mekanik olarak bağlantılı 1 NA + 1 NK 'e uygunIEC 60947-5-1
tip ayna kontak 1 NK 'e uygunIEC 60947-4-1sinyalleme devre frekansı 25...400 Hz minimum anahtarlama gerilimi 17 V for sinyalleme devresi minimum anahtarlama akımı 5 mA for sinyalleme devresi yalıtım direnci > 10 MOhm for sinyalleme devresi çakışmama süresi 1,5 ms enerji kesmede NK ve NA kontağı arasında
1,5 ms enerjilemede NK ve NA kontağı arasındaMontaj Desteği Ray
PlakaÜrün Sertifikaları UL
CCC
CSA
Denizcilik
UKCA
EAC
CB ŞemasıIP koruma derecesi IP20 ön yüz 'e uygunIEC 60529 koruyucu bakım TH 'e uygunIEC 60068-2-30 iklimsel dayanım 'e uygunIACS E10 nemli sıcağa maruz kalma
'e uygunIEC 60947-1 Annex Q category D nemli sıcağa maruz kalmacihazın çevresindeki izin verilebilir ortam hava sıcaklığı -40…60 °C
60…70 °C değer kaybı ileçalışma yüksekliği 0...3000 m yangına dayanıklılık 850 °C 'e uygunIEC 60695-2-1 alev geciktirici V1 'e uygunUL 94 mekanik dayanıklılık Titreşimler kontaktör açık (2 Gn, 5...300 Hz)
Titreşimler kontaktör kapalı (4 Gn, 5...300 Hz)
Şoklar kontaktör açık (11 msn için 10 Gn)
Şoklar kontaktör kapalı (11 msn için 15 Gn)Yükseklik 77 mm Genişlik 45 mm Derinlik 86 mm Ürün Ağırlığı 0,325 kg
