3VA1180-4EE46-0AA0 SIEMENS 4P 56-80A 36KA TERMİK MANYETİK ŞALTER
Siemens’in SENTRON 3VA1 serisine ait 3VA1180-4EE46-0AA0 kompakt şalter, endüstriyel panolarda üç fazlı sistemleri korumak için ideal bir MCCB çözümüdür. -
Bu model 4 kutuplu (3 faz + nötr) yapıdadır ve 80 A nominal akım ile çalışır. Aşırı yük koruması 56 A ile 80 A arasında ayarlanabilir biçimde tasarlanır.
Kısa devre koruma seviyesi ise cihazın nominal değerinin 10 katı (Ii = 10 × In) olarak yapılandırılır.
Cihazın kısa devre kesme kapasitesi (Icu), 415 V AC ortamda 36 kA değerindedir; diğer gerilim seviyelerinde 240 V’da 55 kA, 440 V’da 25 kA, 500 V ve 690 V gerilimlerde 7 kA kapasite sunar.
İzolasyon gerilimi 800 V’dur ve cihaz 690 V AC’ye kadar çalışma gerilimi desteği sunar.
DC sistemlerde yaklaşık 600 V’a kadar kullanılabilir.
Güç kaybı yönünden tam yükte cihaz maksimum 19,2 W kayba sahiptir; her kutup başına yaklaşık 6,4 W olarak hesaplanır.
Mekanik ömrü yaklaşık 20.000 açma/kpatma çevrimi iken, elektriksel ömrü AC-1 şartlarında 380/415 V’de yaklaşık 9.000 çevrim, 690 V’da ~6.300 çevrim seviyesindedir.
Bağlantı terminalleri ön tip olup iletken kesit aralığı 1,5 mm² ile 70 mm² arasındadır.

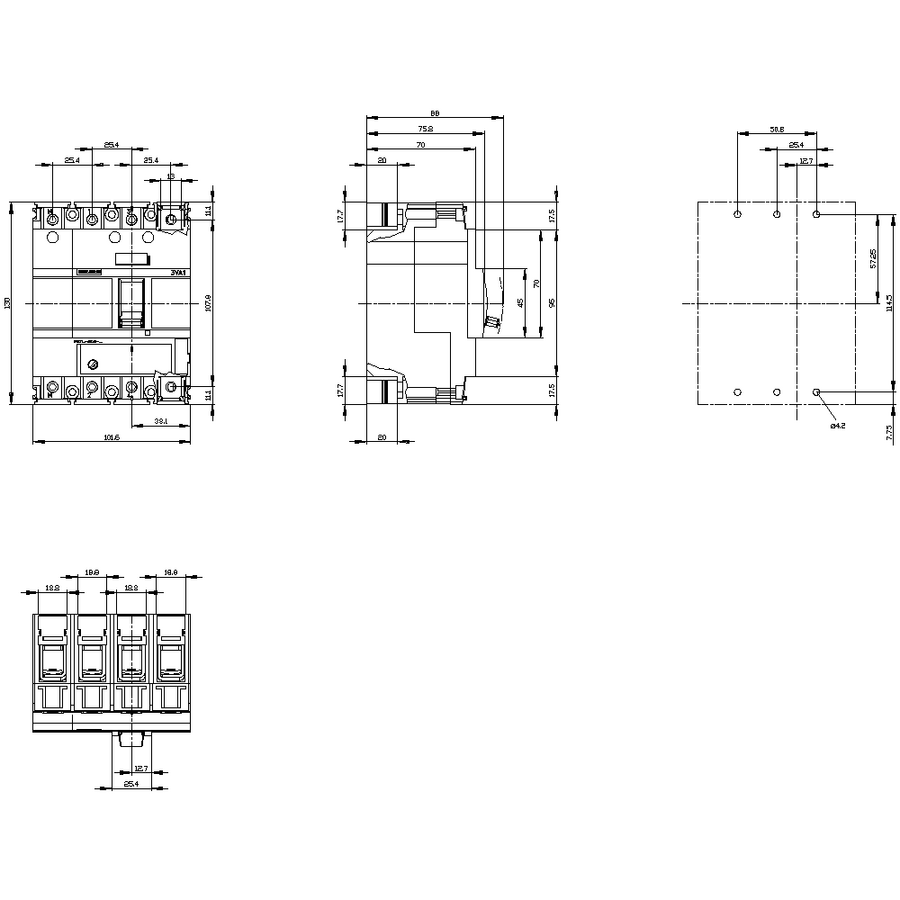

Cihazın ölçüleri yaklaşık 130 mm yükseklik × 101,6 mm genişlik × 70 mm derinlik olarak verilir.
Ön yüz IP40 koruma sınıfına sahiptir, çevresel çalışma sıcaklığı -25 °C ila +70 °C, saklama koşulları -40 °C ila +80 °C aralığıdır.
Marka Siemens Tedarikçi No 3VA1180-4EE46-0AA0 Açıklama Circuit breaker 3VA1 IEC frame 160 breaking capacity class S Icu=36kA @ 415 V 4-pole, line protection TM220, atfm, In=80A overload protection ir=56A ...80A short circuit protection iI=10 x In neutral unprotected cable connection GTIN 4042948822630 Ağırlık 1.17 Derinlik 0.116 En 0.119 Uzunluk 0.15 UPC 804766423178 Emtia Kodu (GTİP) 85362090 LKZ_FDB/ Katalog Kodu LV10.1 Ürün Grubu 5375 Group Code P360 Ürün Sınıfı C: products manufactured / produced to order, which cannot be reused or re-utilised or be returned against credit. Sınıflandırmalar Versiyon Sınıflandırma eClass 12 27-37-04-09 eClass 14 27-37-04-09 eClass 6 27-37-04-09 eClass 7.1 27-37-04-09 eClass 8 27-37-04-09 eClass 9 27-37-04-09 eClass 9.1 27-37-04-09 ETIM 7 EC000228 ETIM 8 EC000228 ETIM 9 EC000228 IDEA 4 4850 UNSPSC 15 39-12-16-01 ürün marka adı SENTRON ürün tanımı Kompakt devre kesici ürün modeli Tesis koruması aşιrι akım tetikelyici modeli TM220 aşιrι akım devindiricisinin koruma fonksiyonu LI kutup sayısı 4 Genel teknik veriler izolasyon gerilimi / anma değeri 800 V işletim gerilimi / DC'de / anma değeri 600 V işletim gerilimi / AC'de / anma değeri 690 V güç kaybı [W] / maksimum 19,2 W güç kaybı [W] / akım anma değerinde / AC'de / sıcak işletim durumunda / kutup başına 6,4 W mekanik kullanım süresi (işletim çevrimleri) / tipik 20 000 elektrikli işletim süresi (işletim çevrimleri) / AC-1'de / 380/415 V'ta 9 000 elektrikli işletim süresi (işletim çevrimleri) / AC-1'de / 690 V'ta 6 300 ürün özelliği / nötr iletken için / sonradan eklenebilir / kısa devre ve aşırı yük koruması Hayir toprak hattı denetimi modeli Yok ürün fonksiyonu ● iletişim fonksiyonu Hayir ● diğer ölçüm fonksiyonları Hayir MB başına net ağırlık 1,293 kg Elektrik işletim akımı ● 40 °C'de 80 A ● 45 °C'de 80 A ● 50 °C'de 80 A ● 55 ℃'de 78 A ● 60 °C'de 77 A ● 65 °C'de 75 A ● 70 °C'de 74 A Anahtarlama kapasitesi IEC 60947 devre kesicinin anahtarlama kapasitesi sınıfı S sınır kısa devre akımı kesme kapasitesi (Icu) ● 240 V'ta 55 kA ● 415 V'ta 36 kA ● 440 V'ta 25 kA ● 500 V'ta 7 kA ● 690 V'ta 7 kA işletim kısa devre akımı kesme kapasitesi (Ics) ● 240 V'ta 55 kA ● 415 V'ta 36 kA ● 440 V'ta 25 kA ● 500 V'ta 5 kA ● 690 V'ta 5 kA kısa devre akımı açma kapasitesi (Icm) ● 240 V'ta 121 kA ● 415 V'ta 75,6 kA ● 440 V'ta 52,5 kA ● 500 V'ta 11,9 kA ● 690 V'ta 11,9 kA kısa devreye karşı koruma modeli DC şebekelerindeki anahtarlama kapasitesi değerleri için bkz. 3VA kompakt devre kesici cihaz kitabı; link, son bölümdeki Servis ve Destek altında bulunabilir Ayarlanabilir parametreler ürün özelliği / L tetiklemede / açılabilir/kapatılabilir Hayir ayar akımının (lr) ayarlanabilir tepki değeri / L tetikleyici / I2t karakteristik eğrisinde ● minimum 56 A ● maksimum 80 A gecikme süresinin (tr) ayarlanabilir tepki değeri / L tetiklemede / I2t karakteristik eğrisinde ● minimum 1 s ● maksimum 1 s ayarlama akımının (li) ayarlanabilir tepki değeri / I tetiklemede ● minimum 800 A ● maksimum 800 A ayarlanabilir ayar akımı (InN) / N tetiklemede ● minimum 0 A ● maksimum 0 A N iletken sigortası modeli yok ürün fonksiyonu / topraklama koruması Hayir Mekanik Tasarım ürün bileşeni ● alçak gerilim tetikleyicisi Hayir ● gerilim tetikleyicisi Hayir ● alarm anahtarı Hayir yükseklik [inç] 5,12 in yükseklik 130 mm genişlik [inç] 4 in bağlanabilir iletken kesiti türü / yuvarlak iletken terminali / çok telli 1 x (1,5 - 70 mm²) genişlik 101,6 mm derinlik [inç] 2,76 in derinlik 70 mm Bağlantılar elektrik bağlantısı düzeni / ana devre için önden bağlantılı elektrik bağlantısı modeli / ana devre için çift taraflı klemensli vida bağlantısı yüzey modeli / bağlantıların / şalterin alt kısmında (N, 1, 3, 5) Gümüş yüzey modeli / bağlantıların / şalterin alt tarafında (N, 2, 4, 6) Teneke Yardımcı devre CO kontak sayısı / yardımcı kontaklar için 0 Aksesuarlar ürün ilavesi / opsiyonel / motor tahriki Evet Çevresel koşullar IP koruma türü / ön tarafta IP40 ortam sıcaklığı ● işletim sırasında / minimum -25 °C ● işletim sırasında / maksimum 70 °C ● depolama sırasında / minimum -40 °C ● depolama sırasında / maksimum 80 °C Environmental footprint çevresel ürün açıklaması(EPD) Evet küresel ısınma potansiyeli [CO2 eq] / toplam 190 kg küresel ısınma potansiyeli [CO2 eq] / üretim esnasında 4,67 kg küresel ısınma potansiyeli [CO2 eq] / işletim sırasında 186 kg küresel ısınma potansiyeli [CO2 eq] / kullanım ömrü uyarınca -0,826 kg referans işareti / IEC 81346-2:2009 uyarınca Q
