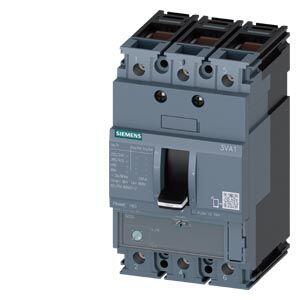

SIEMENS 3 KUTUP KOMPAKT TM220 55KA 56-80A 4042948821770

3VA1180-5EE36-0AA0 SIEMENS TM220 56-80A 55KA KOMPAKT ŞALTER

Siemens’in SENTRON 3VA1 serisinden 3VA1180-5EE36-0AA0 modeli, orta-yük uygulamalarda üç fazlı sistemlerin aşırı yük ve kısa devre korumasını yüksek performansla sağlamak üzere tasarlanır.

Bu cihaz 80 A nominal akıma sahiptir; aşırı yük koruması 56 A ile 80 A arasında ayarlanabilir. Şalterin aşırı akım açma ünitesi TM220 tipindedir. “M” sınıfı kesme kapasitesine sahip olup 36 kA ila 55 kA değerleri arasında yüksek kısa devre dayanımı sunar (örneğin 415 V AC’de 55 kA Icu).

Cihaz, 3 kutup (3P) konfigürasyonuna sahiptir; nötr kesme donanımı içermez.

İzolasyon gerilimi 800 V olarak belirlenmiştir ve cihaz 690 V AC’ye kadar işletmeye uygundur.

DC sistemlerde ise 500 V’a kadar kullanım imkânı sağlar.

Güç kaybı açısından toplam maksimum 19,2 W, her kutup başına yaklaşık 6,4 W değerinde enerji harcar.

Mekanik ömrü yaklaşık 20.000 işletim çevrimi, elektriksel dayanıklılığı ise AC-1 yükleme koşullarında 380/415 V’de ~9.000 çevrim, 690 V’de ~6.300 çevrim düzeyindedir.

Bağlantı açısından, cihaz ön terminallerle beslenir ve terminaller 1,5 … 70 mm² arasındaki yuvarlak veya çok telli iletkenlerle uyumludur.

Cihazın ölçüleri yaklaşık 130 mm yükseklik × 76,2 mm genişlik × 70 mm derinlik olarak belirlenmiştir.

IP40 koruma sınıfına sahip ön yüzüyle pano önünden gelecek etkilere karşı bir miktar korunma sunar.

Çalışma sıcaklığı −25 °C ila +70 °C, saklama sıcaklığı −40 °C ila +80 °C aralığındadır.
