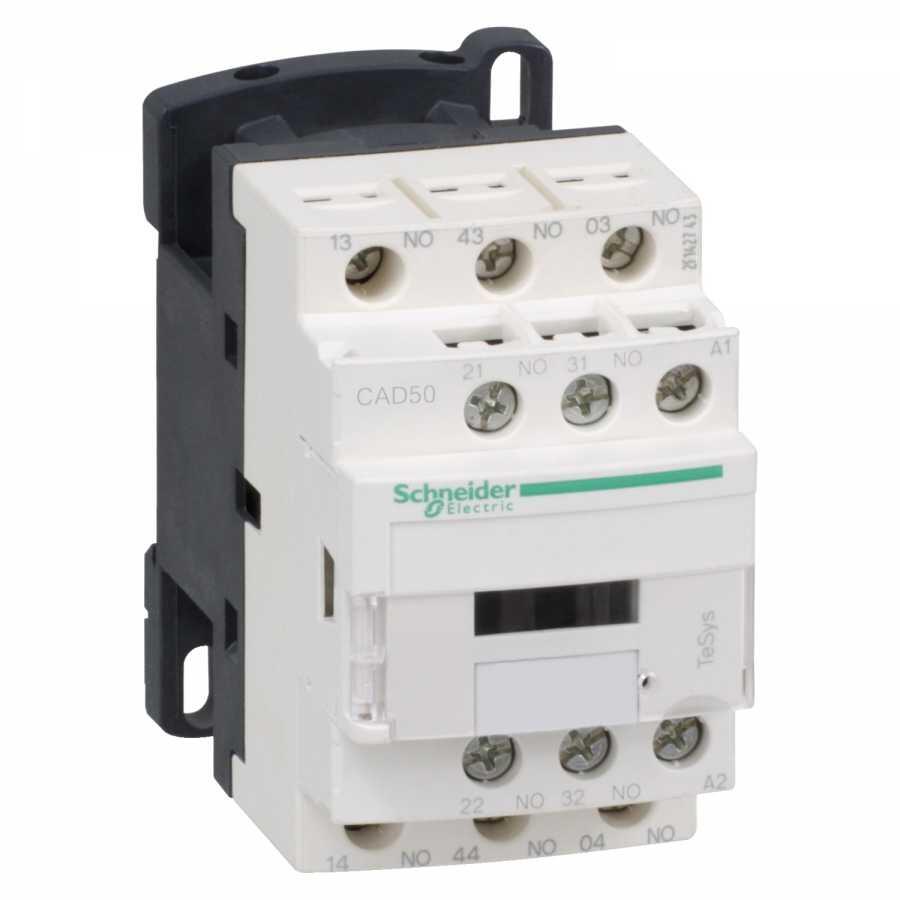

SCHNEIDER ELECTRIC 5NA D SERİSİ YARDIMCI KONTAKTÖR 110V AC KUMANDA 3389110402940
Ürün Kodu : SCH-TM-CAD50F7
%64
İskonto
2.433,60 TL
876,10 TL
1.557,50 TL
KDV Dahildir.
TÜKENDİ
Stoklara girince haber ver
Kampanya
- Ürün Özellikleri
- Ödeme Seçenekleri
- İade ve Teslimat
- Yorumlar (0)
-
Ana Kategori Şalt Alt Kategori Kontaktör Marka Schneider Electric Tam Ürün Kodu CAD50F7 Ürün ya da Bileşen Tipi Kontrol rölesi Kontaktör Uygulaması Kontrol devresi Kutup Kontak Düzenleme 5 NA Kontrol Devresi Tipi AC 50/60 Hz Kontrol Devresi Gerilimi 110 V AC 50/60 Hz Montaj Desteği Plaka-Ray Mekanik Dayanıklılık 30 Mcycles Çalışma Hızı 180 cyc/mn Minimum Anahtarlama Gerilimi 17 V Minimum Anahtarlama Akımı 5 mA Yükseklik 77 mm Genişlik 45 mm Derinlik 84 mm Ürün Ağırlığı 0.58 kg kullanım kategorisi DC-13
AC-15
AC-14kutup kontak düzenleme 5 NA [Ue] nominal çalışma voltajı <= 690 V AC 25...400 Hz kontrol devresi tipi AC -de 50/60 Hz kontrol devresi gerilimi 110 V AC 50/60 Hz [Uimp] nominal darbe dayanım voltajı 6 kV 'e uygunIEC 60947 [Ith] klasik açık hava termik akımı 10 A (at 60 °C) Irms nominal kapama kapasitesi 140 A AC 'e uygunIEC 60947-5-1
250 A DC 'e uygunIEC 60947-5-1[Icw] nominal kısa süreli dayanma akımı 100 A - 1 sn
120 A - 500 ms
140 A - 100 msilgili sigorta değeri 10 A gG conforming to IEC 60947-5-1 [Ui] nominal yalıtım voltajı 600 V UL sertifikali
600 V CSA sertifikali
690 V 'e uygunIEC 60947-5-1Montaj Desteği Ray
Plakabağlantılar - terminaller Vida kelepçesi terminalleri 1 kablo(lar) 1…4 mm²esnek kablo uçsuz
Vida kelepçesi terminalleri 2 kablo(lar) 1…4 mm²esnek kablo uçsuz
Vida kelepçesi terminalleri 1 kablo(lar) 1…4 mm²esnek ile
Vida kelepçesi terminalleri 2 kablo(lar) 1…2,5 mm²esnek ile
Vida kelepçesi terminalleri 1 kablo(lar) 1…4 mm²katı kablo uçsuz
Vida kelepçesi terminalleri 2 kablo(lar) 1…4 mm²katı kablo uçsuzsıkma torku 1,7 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla Philips No 2
1,7 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla düz Ø 6 mm
1,7 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla pozidriv No 2kontrol devresi gerilim limitleri 0,3...0,6 Uc (-40…70 °C):düşme AC 50/60 Hz
0,8...1,1 Uc (-40…60 °C):çalışma AC 50 Hz
0,85...1,1 Uc (-40…60 °C):çalışma AC 60 Hz
1...1.1 Uc (60…70 °C):çalışma AC 50/60 Hzçalışma süresi 12...22 msn bobin enerjileme ve NA kapama
4...12 msn bobinin enerjisini kesme ve NA açmaMekanik dayanıklılık 30 Mcycles Maksimum çalışma hızı 180 cyc/mn VA cinsinden kalkış gücü 70 VA 50 Hz (at 20 °C) VA cinsinden tutma güç tüketimi 8 VA 50 Hz (at 20 °C) minimum anahtarlama gerilimi 17 V minimum anahtarlama akımı 5 mA çakışmama süresi 1,5 ms enerjilemede NK ve NA kontağı arasında
1,5 ms enerji kesmede NK ve NA kontağı arasındayalıtım direnci > 10 MOhm mekanik dayanıklılık Şoklar kontrol rölesi açık: 11 msn için 10 Gn 'e uygunIEC 60068-2-27
Şoklar kontrol rölesi kapalı: 11 msn için 15 Gn 'e uygunIEC 60068-2-27
Titreşimler kontrol rölesi açık: 2 Gn, 5...300 Hz 'e uygunIEC 60068-2-6
Titreşimler kontrol rölesi kapalı: 4 Gn, 5...300 Hz 'e uygunIEC 60068-2-6standartlar EN/IEC 60947-5-1
GB/T 14048,5
UL 60947-5-1
CSA C22.2 No 60947-5-1
JIS C8201-5-1Ürün Sertifikaları CB
CCC
UL
CSA
EAC
CE
UKCAIP koruma derecesi IP2X ön yüz 'e uygunVDE 0106 koruyucu bakım TH 'e uygunIEC 60068 çalışma için ortam hava sıcaklığı -40…60 °C
60…70 °C değer kaybı ileDepolama Ortam Koşulları -60…80 °C çalışma yüksekliği 0...3000 m
