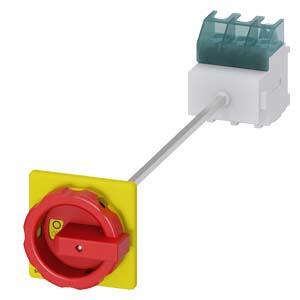

SIEMENS 63A 22KW ACİL STOP ŞALTERİ DİPTEN TESPİTLİ KİLİTLEMELİ KAPI BAĞLANTILI 4011209403376
Ürün Kodu : SIE-3LD2514-0TK53
%62
İskonto
5.445,60 TL
2.069,33 TL
3.376,27 TL
KDV Dahildir.
Kampanya
- Ürün Özellikleri
- Ödeme Seçenekleri
- İade ve Teslimat
- Yorumlar (0)
-
3LD2514-0TK53 SIEMENS 22KW 63A ACİL STOP ŞALTERİ
Sentron 3Ld2 serisi üç kutuplu yük kesici ve acil kapama şalteri, 63 A nominal akım ve AC-23 kategorisinde 400 V’da 22 kW’a kadar güçleri güvenle ayırır.
Zemine monte edilen bu model, kapı emniyet kilidiyle entegre, kırmızı-sarı döner kumanda kolu ve dört delikli tutamak bağlantısına sahiptir.
Trifaze motorlar, iklimlendirme/havalandırma üniteleri, makine-konveyör sistemleri ile kimya, gıda ve içecek endüstrilerinde güvenilir enerji izolasyonu sağlar.
Modüler tasarımı sayesinde yardımcı kontak montajı hızlıca gerçekleştirilebilir; N–PE klemensi veya dört kutuplu bağlantı seçenekleri mevcuttur.
16–250 A aralığında kilitlenebilir tahrik mekanizması, şebeke ayırımında esnek çözüm sunar.
IP65 koruma sınıfındaki kapalı muhafaza, dış ortam koşullarına dayanıklıdır.
Uluslararası IEC, UL, CCC ve gemi yapım sertifikalarıyla küresel ölçekte kullanılabilen bu şalterler; ön panel, montaj plakası, ray veya dağıtım panosu montajı için çeşitli konfigürasyonlarda, doğrudan ya da döner tip kapı tahrik seçenekleriyle ve doğru akım uygulamalarına yönelik özel 3Ld2 varyantlarıyla hem operatörün hem de sistemin süreklilik arz eden güvenliğini garanti eder.
Marka Siemens Tedarikçi No 3LD2514-0TK53 Açıklama SENTRON, Switch disconnector 3LD, emergency switching-off switch, 3- pole, Iu: 63 A, operating power / at AC-23 A 400 V: 22 kW, floor mounting with door coupling, rotary operating mechanism, Red / yellow, 4-hole mounting of the handle GTIN 4011209403376 Ağırlık 0.64 Derinlik 0.11 En 0.094 Uzunluk 0.455 Emtia Kodu (GTİP) 85365080 LKZ_FDB/ Katalog Kodu LV10.1 Ürün Grubu 5887 Group Code P360 Sınıflandırmalar Versiyon Sınıflandırma eClass 12 27-37-14-03 eClass 14 27-37-14-03 eClass 6 27-37-14-03 eClass 7.1 27-37-14-03 eClass 8 27-37-14-03 eClass 9 27-37-14-03 eClass 9.1 27-37-14-03 ETIM 7 EC000216 ETIM 8 EC000216 ETIM 9 EC000216 IDEA 4 5293 UNSPSC 15 39-12-22-33 ürün marka adı SENTRON ürün tanımı yükleme kesicileri ürün modeli Acil Kapat Şalteri gösterge modeli elle işletim anahtarlama pozisyonu göstergesi için 1 ON – 0 OFF anahtar modeli Kapı kuplajı ile zemine sabitleme çalıştırma elemanı modeli kısa döndürme kulpu renk çalıştırma elemanı kırmızı tutamak modeli Tahrik mekanizması, kırmızı/sarı anahtar tahriki modeli motor tahriki Hayir Genel teknik veriler kutup sayısı 3 yük kesici ebadı 3 mekanik kullanım süresi (işletim çevrimleri) tipik 100 000 elektrikli işletim süresi (işletim çevrimleri) ● AC-23 A'da 690 V'ta 6 000 anahtarlama frekansı maksimum 50 1/h kirlilik derecesi 3 Gerilim izolasyon gerilimi anma değeri 690 V şok gerilim mukavemeti anma değeri 6 kV işletim gerilimi ● AC'de anma değeri 690 V işletim frekansı anma değeri ● minimum 50 Hz ● maksimum 60 Hz Koruma sınıfı IP koruma türü IP65 NEMA koruma türü 1, 3R, 4X, 12 IP koruma türü ön tarafta IP65 Dağıtma güç kaybı [W] akım anma değerinde AC'de sıcak işletim durumunda kutup başına 4,5 W Ana devre işletim akımı ● AC-21'de 690 V'ta anma değeri 63 A ● AC-21 A'da 240 V'ta anma değeri 63 A ● AC-21 A'da 400 V'ta anma değeri 63 A ● AC-21 A'da 440 V'ta anma değeri 63 A ● AC-23 A'da 400 V'ta anma değeri 43 A işletim kapasitesi ● AC-23 A'da 240 V'ta anma değeri 11 kW ● AC-23 A'da 400 V'ta anma değeri 22 kW ● AC-23 A'da 440 V'ta anma değeri 22 kW ● AC-23 A'da 690 V'ta anma değeri 19 kW ● AC-3'te 240 V'ta anma değeri 11 kW ● AC-3'te 400 V'ta anma değeri 19 kW ● AC-3'te 690 V'ta anma değeri 15 kW Yardımcı devre CO kontak sayısı yardımcı kontaklar için 0 açıcı sayısı yardımcı kontaklar için 0 kapayıcı sayısı yardımcı kontaklar için 0 işletim gerilimi yardımcı kontaklar AC'de maksimum 500 V daimi akım yardımcı kontak anma değeri 10 A izolasyon gerilimi yardımcı anahtar anma değeri 500 V Uygunluk kullanma uygunluğu ana anahtar Evet kullanma uygunluğu yük ayırma anahtarı Evet kullanma uygunluğu ACİL-KAPAT şalteri Evet kullanma uygunluğu emniyet anahtarı Evet kullanma uygunluğu bakım/onarım anahtarı Evet Ürün Detayı ürün özelliği KAPALI pozisyonunda sabitlenebilir Evet Aksesuarlar ürün ilavesi opsiyonel ● motor tahriki Hayir ● gerilim tetikleyicisi Hayir bağlanabilir açıcı sayısı yardımcı kontaklar için takılabilir maksimum 3 bağlanabilir kapatıcı sayısı yardımcı kontaklar için takılabilir maksimum 5 bağlanabilir CO kontak sayısı yardımcı kontaklar için takılabilir maksimum 0 asma kilit sayısı maksimum 3 kilit baklası kalınlığı asma kilitlerin 4 ... 8 mm Kısa devre koşullu kısa devre akımı şebeke tarafında sigortada ● 690 V'ta gG sigorta ile anma değeri 50 kA geçiş akımı kapalı anahtarda ● 240 V'ta anahtar + gG sigorta kombinasyonunda maksimum 6 kA ● 440 V'ta anahtar + gG sigorta kombinasyonunda maksimum 6 kA ● 690 V'ta anahtar + gG sigorta kombinasyonunda maksimum izin verilen 6 kA I2t değeri kapalı anahtarda ● 240 V'ta anahtar + gG sigorta kombinasyonunda maksimum 21 kA2.s ● 440 V'ta anahtar + gG sigorta kombinasyonunda maksimum 21 kA2.s ● 690 V'ta anahtar + gG sigorta kombinasyonunda maksimum 21 kA2.s sigorta elemanı modeli ● ana devrenin kısa devreye karşı korunması için gerekli sigorta gL/gG: 63 A ● yardımcı anahtar kısa devre koruması için gerekli sigorta gL/gG: 10 A işletim akımı devreye alınmış sigorta anma değeri 63 A uygun işletim akımı AC'de UL 508/UL 60947-4-1 uyarınca nominal değer 63 A işletim gerilimi AC'de 50/60 Hz'de UL 508/UL 60947-4-1 uyarınca anma değeri 600 V aktif güç [hp] AC'de 480 V'ta UL 508/UL 60947-4-1 uyarınca anma değeri 40 aktif güç [hp] AC'de 600 V'ta UL 508/UL 60947-4-1 uyarınca anma değeri 50 kısa süreli akım mukavemeti (SCCR) 600 V'ta UL 508/UL 60947-4-1 uyarınca 5 kA daimi akım devreye alınmış sigorta UL uyarınca anma değeri 175 A sigortanın tipi UL uyarınca RK5 Bağlantılar AWG numarası kodlanmış bağlanabilir iletken kesiti tek telli maksimum ● 6 ● 14 bağlanabilir iletken kesiti türü bakır kablo için ● tek telli 1x (2,5...35 mm²) ● ince telli kablo uç işlemeli 1x (2,5...16 mm²) ● çok telli 1x (2,5...35 mm²) bağlanabilir iletken kesiti türü yardımcı kontaklar için ● tek telli yandan montajlı yardımcı şalter 2x (0,75 ... 2,5 mm²), 1x 4 mm²; ön taraftaki yardιmcι şalter 1x (0,75 ... 2,5 mm²) ● ince telli kablo uç işlemeli yandan montajlı yardımcı şalter 2x (0,75 ... 1,5 mm²), 1x 2,5 mm²; ön taraftaki yardιmcι şalter 1x 2,5 mm² ● çok telli yandan montajlı yardımcı şalter 2x (0,75 ... 2,5 mm²), 1x 4 mm²; ön taraftaki yardιmcι şalter 1x (0,75 ... 2,5 mm²) elektrik bağlantısı modeli ● ana devre için çerçeve kıskaçlar ● yardımcı kontaklar için bağlantı klemensleri Mekanik Tasarım yükseklik 106 mm genişlik 90 mm derinlik 468,5 mm cihaz modeli sabit monte sabitleme türü Sabit montaj tekniği montaj cihazı sabitleme türü ● 4 delikli sabitlemeli ön montaj Evet ● ortadan sabitlemeli ön montaj Hayir ● ray montajı Evet MB başına net ağırlık 647 g Çevresel koşullar ortam sıcaklığı işletim sırasında ● minimum -25 °C ● maksimum 55 °C ortam sıcaklığı depolama sırasında ● minimum -25 °C ● maksimum 55 °C ürün marka adı SENTRON ürün tanımı yükleme kesicileri ürün modeli Acil Kapat Şalteri gösterge modeli elle işletim anahtarlama pozisyonu göstergesi için 1 ON – 0 OFF anahtar modeli Kapı kuplajı ile zemine sabitleme çalıştırma elemanı modeli kısa döndürme kulpu renk çalıştırma elemanı kırmızı tutamak modeli Tahrik mekanizması, kırmızı/sarı anahtar tahriki modeli motor tahriki Hayir Genel teknik veriler kutup sayısı 3 yük kesici ebadı 3 mekanik kullanım süresi (işletim çevrimleri) tipik 100 000 elektrikli işletim süresi (işletim çevrimleri) ● AC-23 A'da 690 V'ta 6 000 anahtarlama frekansı maksimum 50 1/h kirlilik derecesi 3 Gerilim izolasyon gerilimi anma değeri 690 V şok gerilim mukavemeti anma değeri 6 kV işletim gerilimi ● AC'de anma değeri 690 V işletim frekansı anma değeri ● minimum 50 Hz ● maksimum 60 Hz Koruma sınıfı IP koruma türü IP65 NEMA koruma türü 1, 3R, 4X, 12 IP koruma türü ön tarafta IP65 Dağıtma güç kaybı [W] akım anma değerinde AC'de sıcak işletim durumunda kutup başına 4,5 W Ana devre işletim akımı ● AC-21'de 690 V'ta anma değeri 63 A ● AC-21 A'da 240 V'ta anma değeri 63 A ● AC-21 A'da 400 V'ta anma değeri 63 A ● AC-21 A'da 440 V'ta anma değeri 63 A ● AC-23 A'da 400 V'ta anma değeri 43 A işletim kapasitesi ● AC-23 A'da 240 V'ta anma değeri 11 kW ● AC-23 A'da 400 V'ta anma değeri 22 kW ● AC-23 A'da 440 V'ta anma değeri 22 kW ● AC-23 A'da 690 V'ta anma değeri 19 kW ● AC-3'te 240 V'ta anma değeri 11 kW ● AC-3'te 400 V'ta anma değeri 19 kW ● AC-3'te 690 V'ta anma değeri 15 kW Yardımcı devre CO kontak sayısı yardımcı kontaklar için 0 açıcı sayısı yardımcı kontaklar için 0 kapayıcı sayısı yardımcı kontaklar için 0 işletim gerilimi yardımcı kontaklar AC'de maksimum 500 V daimi akım yardımcı kontak anma değeri 10 A izolasyon gerilimi yardımcı anahtar anma değeri 500 V Uygunluk kullanma uygunluğu ana anahtar Evet kullanma uygunluğu yük ayırma anahtarı Evet kullanma uygunluğu ACİL-KAPAT şalteri Evet kullanma uygunluğu emniyet anahtarı Evet kullanma uygunluğu bakım/onarım anahtarı Evet Ürün Detayı ürün özelliği KAPALI pozisyonunda sabitlenebilir Evet Aksesuarlar ürün ilavesi opsiyonel ● motor tahriki Hayir ● gerilim tetikleyicisi Hayir bağlanabilir açıcı sayısı yardımcı kontaklar için takılabilir maksimum 3 bağlanabilir kapatıcı sayısı yardımcı kontaklar için takılabilir maksimum 5 bağlanabilir CO kontak sayısı yardımcı kontaklar için takılabilir maksimum 0 asma kilit sayısı maksimum 3 kilit baklası kalınlığı asma kilitlerin 4 ... 8 mm Kısa devre koşullu kısa devre akımı şebeke tarafında sigortada ● 690 V'ta gG sigorta ile anma değeri 50 kA geçiş akımı kapalı anahtarda ● 240 V'ta anahtar + gG sigorta kombinasyonunda maksimum 6 kA ● 440 V'ta anahtar + gG sigorta kombinasyonunda maksimum 6 kA ● 690 V'ta anahtar + gG sigorta kombinasyonunda maksimum izin verilen 6 kA I2t değeri kapalı anahtarda ● 240 V'ta anahtar + gG sigorta kombinasyonunda maksimum 21 kA2.s ● 440 V'ta anahtar + gG sigorta kombinasyonunda maksimum 21 kA2.s ● 690 V'ta anahtar + gG sigorta kombinasyonunda maksimum 21 kA2.s sigorta elemanı modeli ● ana devrenin kısa devreye karşı korunması için gerekli sigorta gL/gG: 63 A ● yardımcı anahtar kısa devre koruması için gerekli sigorta gL/gG: 10 A işletim akımı devreye alınmış sigorta anma değeri 63 A uygun işletim akımı AC'de UL 508/UL 60947-4-1 uyarınca nominal değer 63 A işletim gerilimi AC'de 50/60 Hz'de UL 508/UL 60947-4-1 uyarınca anma değeri 600 V aktif güç [hp] AC'de 480 V'ta UL 508/UL 60947-4-1 uyarınca anma değeri 40 aktif güç [hp] AC'de 600 V'ta UL 508/UL 60947-4-1 uyarınca anma değeri 50 kısa süreli akım mukavemeti (SCCR) 600 V'ta UL 508/UL 60947-4-1 uyarınca 5 kA daimi akım devreye alınmış sigorta UL uyarınca anma değeri 175 A sigortanın tipi UL uyarınca RK5 Bağlantılar AWG numarası kodlanmış bağlanabilir iletken kesiti tek telli maksimum ● 6 ● 14 bağlanabilir iletken kesiti türü bakır kablo için ● tek telli 1x (2,5...35 mm²) ● ince telli kablo uç işlemeli 1x (2,5...16 mm²) ● çok telli 1x (2,5...35 mm²) bağlanabilir iletken kesiti türü yardımcı kontaklar için ● tek telli yandan montajlı yardımcı şalter 2x (0,75 ... 2,5 mm²), 1x 4 mm²; ön taraftaki yardιmcι şalter 1x (0,75 ... 2,5 mm²) ● ince telli kablo uç işlemeli yandan montajlı yardımcı şalter 2x (0,75 ... 1,5 mm²), 1x 2,5 mm²; ön taraftaki yardιmcι şalter 1x 2,5 mm² ● çok telli yandan montajlı yardımcı şalter 2x (0,75 ... 2,5 mm²), 1x 4 mm²; ön taraftaki yardιmcι şalter 1x (0,75 ... 2,5 mm²) elektrik bağlantısı modeli ● ana devre için çerçeve kıskaçlar ● yardımcı kontaklar için bağlantı klemensleri Mekanik Tasarım yükseklik 106 mm genişlik 90 mm derinlik 468,5 mm cihaz modeli sabit monte sabitleme türü Sabit montaj tekniği montaj cihazı sabitleme türü ● 4 delikli sabitlemeli ön montaj Evet ● ortadan sabitlemeli ön montaj Hayir ● ray montajı Evet MB başına net ağırlık 647 g Çevresel koşullar ortam sıcaklığı işletim sırasında ● minimum -25 °C ● maksimum 55 °C ortam sıcaklığı depolama sırasında ● minimum -25 °C ● maksimum 55 °C
