3VA1110-4EE46-0AA0 SIEMENS 3VA 4P 36KA 70-100A TERMİK AYARLI SABİT MANYETİK KOMPAKT ŞALTER
Siemens SENTRON 3VA1110-4EE46-0AA0 kompakt şalteri, sanayi panolarında orta-ölçekte yüklerin aşırı yük ve kısa devre koruması için özel olarak tasralanan güçlü bir çözüm sunar.
Bu cihaz TM220 termik-manyetik açma ünitesi ile donatılmış olup, 100 A nominal akımı, 4 kutup yapılandırması ve yüksek kesme kapasitesi ile güvenilirlik sağlar.
Ürün, 415 V AC gerilimde 36 kA kısa devre kesme kapasitesine sahiptir ve ayrıca 240 V AC’de 55 kA değerine kadar dayanım gösterir; bu, kısa devre gibi kritik durumlarda sistemin korunmasını sağlar.
690 V AC’ye kadar işletme gerilimi ile uyumlu olan şalter, 600 V DC’ye kadar da kullanılabilir. İzolasyon voltajı (Ui) 800 V’dur, bu da güvenlik sınırlarını artırır.
Aşırı yük koruması, 70-100 A aralığında ayarlanabilir; böylece sisteminize uygun uygulamalarda esneklik sunar. Kullanımda, üretici tarafından belirtilen değerler çerçevesinde devrenin güvenilir şekilde korunması sağlanır.
Ürünün elektriksel dayanıklılığı AC-1 tip devrelerde 380/415 V şartlarında ~9.000 çevrim iken, 690 V AC’de ~6.300 çevrimdir; mekanik ömrü ise yaklaşık 20.000 işletim çevrimi ile uzun vadeli kullanım olanağı verir.
İletken bağlantısı için round ya da çok telli iletken terminaller kullanılabilir; kablo kesiti 1,5 mm² ile 70 mm² arasındadır.
Ürün ön yüzünde IP40 koruma sınıfı bulunur ve cihaz sıcaklık aralığı −25 °C ila +70 °C arasında çalışabilir, saklama koşullarında −40 °C ila +80 °C sıcaklıklara dayanıklıdır.

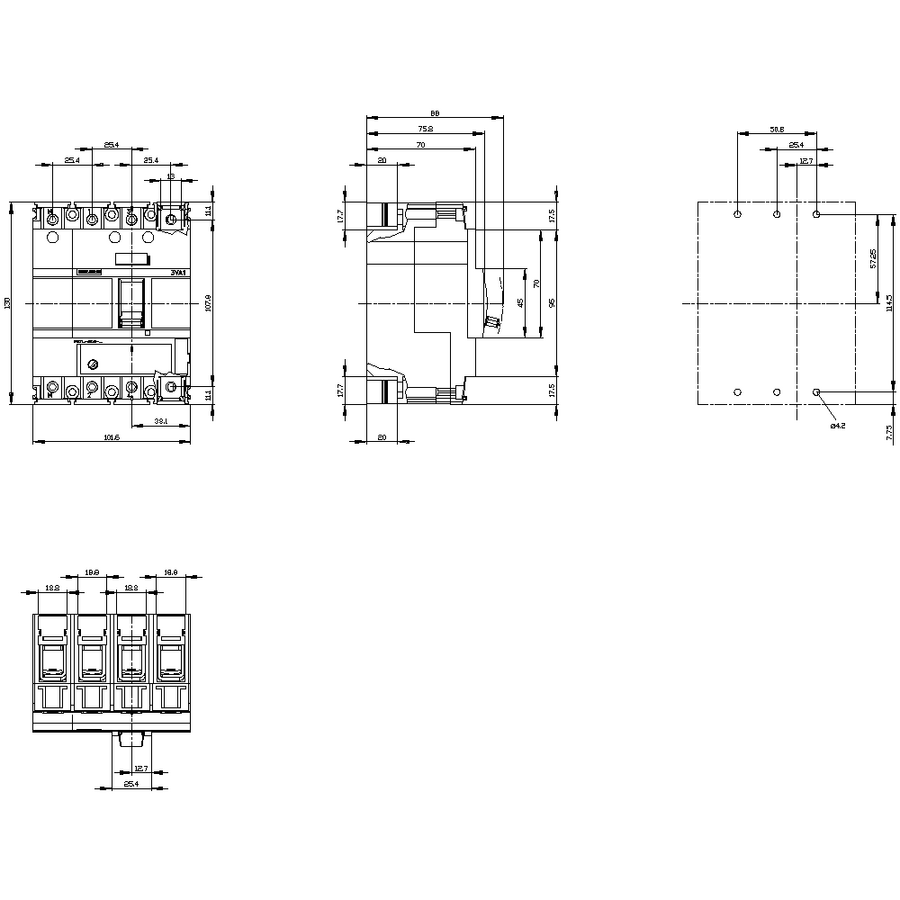

Siemens 3VA1110-4EE46-0AA0, yaklaşık 1,29 kg net ağırlığında olup; kablo bağlantı bloğu koruması olmayan nötr hattı ile standart DIN montajına uygun şekilde panolara entegre edilebilir.
ATFM sınıfı ve “S” tipi kesme sınıfı ile yüksek performanslı ve güvenilir bir MCCB çözümü olarak öne çıkar.

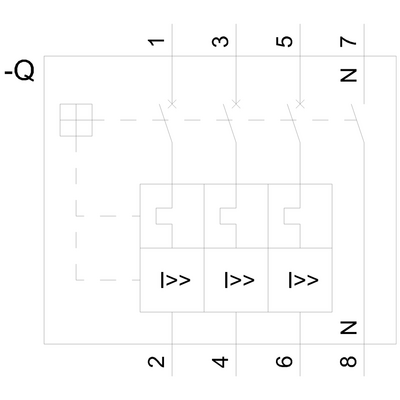

Marka Siemens Tedarikçi No 3VA1110-4EE46-0AA0 Açıklama Circuit breaker 3VA1 IEC frame 160 breaking capacity class S Icu=36kA @ 415 V 4-pole, line protection TM220, atfm, In=100A overload protection ir=70A ...100A short circuit protection iI=10 x In neutral unprotected cable connection GTIN 4042948822715 Ağırlık 1.292 Derinlik 0.116 En 0.119 Uzunluk 0.15 ürün marka adı SENTRON ürün tanımı Kompakt devre kesici ürün modeli Tesis koruması aşιrι akım tetikelyici modeli TM220 aşιrι akım devindiricisinin koruma fonksiyonu LI kutup sayısı 4 Genel teknik veriler izolasyon gerilimi / anma değeri 800 V işletim gerilimi / DC'de / anma değeri 600 V işletim gerilimi / AC'de / anma değeri 690 V güç kaybı [W] / maksimum 25 W mekanik kullanım süresi (işletim çevrimleri) / tipik 20 000 elektrikli işletim süresi (işletim çevrimleri) / AC-1'de / 380/415 V'ta 9 000 elektrikli işletim süresi (işletim çevrimleri) / AC-1'de / 690 V'ta 6 300 ürün özelliği / nötr iletken için / sonradan eklenebilir / kısa devre ve aşırı yük koruması Hayir toprak hattı denetimi modeli Yok ürün fonksiyonu ● iletişim fonksiyonu Hayir ● diğer ölçüm fonksiyonları Hayir MB başına net ağırlık 1,297 kg Elektrik işletim akımı ● 40 °C'de 100 A ● 45 °C'de 100 A ● 50 °C'de 100 A ● 55 ℃'de 98 A ● 60 °C'de 96 A ● 65 °C'de 94 A ● 70 °C'de 91 A Anahtarlama kapasitesi IEC 60947 devre kesicinin anahtarlama kapasitesi sınıfı S sınır kısa devre akımı kesme kapasitesi (Icu) ● 240 V'ta 55 kA ● 415 V'ta 36 kA ● 440 V'ta 25 kA ● 500 V'ta 7 kA ● 690 V'ta 7 kA işletim kısa devre akımı kesme kapasitesi (Ics) ● 240 V'ta 55 kA ● 415 V'ta 36 kA ● 440 V'ta 25 kA ● 500 V'ta 5 kA ● 690 V'ta 5 kA kısa devre akımı açma kapasitesi (Icm) ● 240 V'ta 121 kA ● 415 V'ta 75,6 kA ● 440 V'ta 52,5 kA ● 500 V'ta 11,9 kA ● 690 V'ta 11,9 kA kısa devreye karşı koruma modeli DC şebekelerindeki anahtarlama kapasitesi değerleri için bkz. 3VA kompakt devre kesici cihaz kitabı; link, son bölümdeki Servis ve Destek altında bulunabilir Ayarlanabilir parametreler ürün özelliği / L tetiklemede / açılabilir/kapatılabilir Hayir ayar akımının (lr) ayarlanabilir tepki değeri / L tetikleyici / I2t karakteristik eğrisinde ● minimum 70 A ● maksimum 100 A gecikme süresinin (tr) ayarlanabilir tepki değeri / L tetiklemede / I2t karakteristik eğrisinde ● minimum 1 s ● maksimum 1 s ayarlama akımının (li) ayarlanabilir tepki değeri / I tetiklemede ● minimum 1 000 A ● maksimum 1 000 A ayarlanabilir ayar akımı (InN) / N tetiklemede ● minimum 0 A ● maksimum 0 A N iletken sigortası modeli yok ürün fonksiyonu / topraklama koruması Hayir Mekanik Tasarım ürün bileşeni ● alçak gerilim tetikleyicisi Hayir ● gerilim tetikleyicisi Hayir ● alarm anahtarı Hayir yükseklik [inç] 5,12 in yükseklik 130 mm genişlik [inç] 4 in bağlanabilir iletken kesiti türü / yuvarlak iletken terminali / çok telli 1 x (1,5 - 70 mm²) genişlik 101,6 mm derinlik [inç] 2,76 in derinlik 70 mm Bağlantılar elektrik bağlantısı düzeni / ana devre için önden bağlantılı elektrik bağlantısı modeli / ana devre için çift taraflı klemensli vida bağlantısı yüzey modeli / bağlantıların / şalterin alt kısmında (N, 1, 3, 5) Gümüş yüzey modeli / bağlantıların / şalterin alt tarafında (N, 2, 4, 6) Teneke Yardımcı devre CO kontak sayısı / yardımcı kontaklar için 0 Aksesuarlar ürün ilavesi / opsiyonel / motor tahriki Evet Çevresel koşullar IP koruma türü / ön tarafta IP40 ortam sıcaklığı ● işletim sırasında / minimum -25 °C ● işletim sırasında / maksimum 70 °C ● depolama sırasında / minimum -40 °C ● depolama sırasında / maksimum 80 °C Environmental footprint çevresel ürün açıklaması(EPD) Evet küresel ısınma potansiyeli [CO2 eq] / toplam 190 kg küresel ısınma potansiyeli [CO2 eq] / üretim esnasında 4,67 kg küresel ısınma potansiyeli [CO2 eq] / işletim sırasında 186 kg küresel ısınma potansiyeli [CO2 eq] / kullanım ömrü uyarınca -0,826 kg referans işareti / IEC 81346-2:2009 uyarınca Q
