Siemens

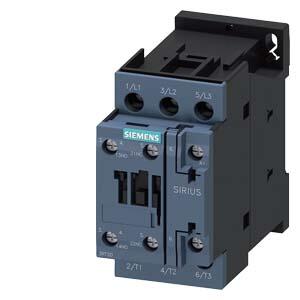

SIEMENS 7.5KW 16A 220VAC 1NO+1NC SIRIUS KONTAKTÖR VİDA BAĞLANTILI 4011209832268

Ürün Kodu : SIE-3RT2025-1AP00
%70 indirimli
5.167,20 TL
1.550,16 TL
3.617,04 TL
KDV Dahildir.
Kampanya
  • Ürün Özellikleri
  • Ödeme Seçenekleri
  • İade ve Teslimat
  • Yorumlar (0)

  • SIEMENS SIRIUS 3RT2 Güç Kontaktörü

    Siemens SIRIUS 3RT2 serisi güç kontaktörü motorların anahtarlanması için tasarlanmıştır. 400 V’da 7,5 kW . 17 A . 3 kutuplu yapı. AC 230 V . Yardımcı kontaklar 1 (NO) ve 1 (NC) . Vida bağlantı klemensleri sayesinde kolay montaj imkânı sunar. SIRIUS sistem modülüne entegre edilebilir ve diğer bileşenlerle uyumlu çalışır.

    MarkaSiemens
    Tedarikçi No3RT2025-1AP00
    Açıklamapower contactor, AC-3 17 A, 7.5 kW / 400 V 1 NO + 1 NC, 230 V AC, 50 Hz, 3-pole, Size S0 screw terminal
    GTIN4011209832268
    Ağırlık0.405
    Derinlik0.1055
    En0.054
    Uzunluk0.092
    ürün marka adıSIRIUS
    ürün tanımıGüç kontaktörü
    ürün tipi tanımı3RT2
    Genel teknik veriler
    koruyucu ebadıS0
    ürün ilavesi
    ● iletişim fonksiyon modülüHayir
    ● yardιmcι anahtarEvet
    güç kaybı [W] akım anma değerinde
    ● AC'de sıcak işletim durumunda1,8 W
    ● AC'de sıcak işletim durumunda kutup başına0,6 W
    ● yük akım parçasız tipik1,9 W
    güç kaybı hesaplaması türü akıma bağlıkare
    izolasyon gerilimi
    ● ana akım devresinin kirlilik derecesi 3’te anma değeri690 V
    ● yardımcı akım devresinin kirlilik derecesi 3’te anma değeri690 V
    şok gerilim mukavemeti
    ● ana akım devresinin anma değeri6 kV
    ● yardımcı akım devresinin anma değeri6 kV
    güvenli ayırma için izin verilen maksimum gerilim bobin ve ana kontaklar arasında EN 60947-1 uyarınca400 V
    şok mukavemeti dikdörtgen darbede
    ● AC'de7,5 g / 5 ms, 4,7 g / 10 ms
    şok mukavemeti sinüs darbesinde
    ● AC'de11,8 g / 5 ms, 7,4 g / 10 ms
    mekanik kullanım süresi (işletim çevrimleri)
    ● kontaktör tipik10 000 000
    ● elektronik uyumlu yardımcı anahtar bloklu kontaktör tipik5 000 000
    ● yardımcı anahtar bloklu kontaktör tipik10 000 000
    referans işareti IEC 81346-2:2009 uyarıncaQ
    RoHS yönetmeliği (gün/ay/yıl)10/01/2009
    MB başına net ağırlık406 g
    Ortam koşulları
    kurulum yüksekliği NN üzerinde yükseklikte maksimum2 000 m
    ortam sıcaklığı
    ● işletim sırasında-25 ... +60 °C
    ● depolama sırasında-55 ... +80 °C
    bağıl nem minimum10 %
    bağıl nem 55 ℃'de IEC 60068-2-30 uyarınca maksimum95 %
    Ana akım devresi
    kutup sayısı ana devre için3
    kapayıcı sayısı ana kontaklar için3
    açıcı sayısı ana kontaklar için0
    işletim gerilimi
    ● AC-3'te anma değeri maksimum690 V
    ● AC-3e'de anma değeri maksimum690 V
    işletim akımı
    ● AC-1'de 400 V'ta 40 °C ortam sıcaklığında anma değeri40 A
    ● AC-1'de
    — 690 V'a kadar 40 °C ortam sıcaklığında anma değeri40 A
    — 690 V'a kadar 60 °C ortam sıcaklığında anma değeri35 A
    ● AC-3'te
    — 400 V'ta anma değeri17 A
    — 500 V'ta anma değeri17 A
    — 690 V'ta anma değeri13 A
    ● AC-3e'de
    — 400 V'ta anma değeri17 A
    — 500 V'ta anma değeri17 A
    — 690 V'ta anma değeri13 A
    ● AC-4'te 400 V'ta anma değeri15,5 A
    ● AC-5a'da 690 V'a kadar anma değeri35,2 A
    ● AC-5b'de 400 V'a kadar anma değeri14,1 A
    ● AC-6a'da
    — 230 V'a kadar n=20 akım pik değerinde anma değeri11,4 A
    — 400 V'a kadar n=20 akım pik değerinde anma değeri11,4 A
    — 500 V'a kadar n=20 akım pik değerinde anma değeri11,4 A
    — 690 V'a kadar n=20 akım pik değerinde anma değeri11,3 A
    ● AC-6a'da
    — 230 V'a kadar n=30 akım pik değerinde anma değeri7,6 A
    — 400 V'a kadar n=30 akım pik değerinde anma değeri7,6 A
    — 500 V'a kadar n=30 akım pik değerinde anma değeri7,6 A
    — 690 V'a kadar n=30 akım pik değerinde anma değeri7,6 A
    minimum kesit ana devrede maksimum AC-1 anma değerinde10 mm²
    işletim akımı yakl. 200.000 işletim çevrimi için AC-4'te
    ● 400 V'ta anma değeri7,7 A
    ● 690 V'ta anma değeri7,7 A
    işletim akımı
    ● 1 akım hattında DC-1’de
    — 24 V'ta anma değeri35 A
    — 60 V'ta anma değeri20 A
    — 110 V'ta anma değeri4,5 A
    — 220 V'ta anma değeri1 A
    — 440 V'ta anma değeri0,4 A
    — 600 V'ta anma değeri0,25 A
    ● seri devre 2 akım hattında DC-1’de
    — 24 V'ta anma değeri35 A
    — 60 V'ta anma değeri35 A
    — 110 V'ta anma değeri35 A
    — 220 V'ta anma değeri5 A
    — 440 V'ta anma değeri1 A
    — 600 V'ta anma değeri0,8 A
    ● seri devre 3 akım hattında DC-1’de
    — 24 V'ta anma değeri35 A
    — 60 V'ta anma değeri35 A
    — 110 V'ta anma değeri35 A
    — 220 V'ta anma değeri35 A
    — 440 V'ta anma değeri2,9 A
    — 600 V'ta anma değeri1,4 A
    ● 1 akım hattında DC-3'te DC-5'te
    — 24 V'ta anma değeri20 A
    — 60 V'ta anma değeri5 A
    — 220 V'ta anma değeri1 A
    — 440 V'ta anma değeri0,09 A
    — 600 V'ta anma değeri0,06 A
    ● seri devre 2 akım hattında DC-3'te DC-5'te
    — 24 V'ta anma değeri35 A
    — 60 V'ta anma değeri35 A
    — 110 V'ta anma değeri15 A
    — 220 V'ta anma değeri3 A
    — 440 V'ta anma değeri0,27 A
    — 600 V'ta anma değeri0,16 A
    ● seri devre 3 akım hattında DC-3'te DC-5'te
    — 24 V'ta anma değeri35 A
    — 60 V'ta anma değeri35 A
    — 110 V'ta anma değeri35 A
    — 220 V'ta anma değeri10 A
    — 440 V'ta anma değeri0,6 A
    — 600 V'ta anma değeri0,6 A
    işletim kapasitesi
    ● AC-3'te
    — 230 V'ta anma değeri4 kW
    — 400 V'ta anma değeri7,5 kW
    — 500 V'ta anma değeri7,5 kW
    — 690 V'ta anma değeri11 kW
    ● AC-3e'de
    — 230 V'ta anma değeri4 kW
    — 400 V'ta anma değeri7,5 kW
    — 500 V'ta anma değeri7,5 kW
    — 690 V'ta anma değeri11 kW
    işletim kapasitesi yakl. 200.000 işletim çevrimi için AC-4'te
    ● 400 V'ta anma değeri3,5 kW
    ● 690 V'ta anma değeri6 kW
    işletim görünür gücü AC-6a'da
    ● 230 V'a kadar n=20 akım pik değerinde anma değeri4,5 kVA
    ● 400 V'a kadar n=20 akım pik değerinde anma değeri7,8 kVA
    ● 500 V'a kadar n=20 akım pik değerinde anma değeri9,9 kVA
    ● 690 V'a kadar n=20 akım pik değerinde anma değeri13,6 kVA
    işletim görünür gücü AC-6a'da
    ● 230 V'a kadar n=30 akım pik değerinde anma değeri3 kVA
    ● 400 V'a kadar n=30 akım pik değerinde anma değeri5,2 kVA
    ● 500 V'a kadar n=30 akım pik değerinde anma değeri6,6 kVA
    ● 690 V'a kadar n=30 akım pik değerinde anma değeri9,1 kVA
    kısa süreli akım mukavemeti soğuk işletim durumunda 40 °C'ye kadar
    ● 1 sn. ile sınırlı akımsız anahtarlamalı maksimum225 A; AC-1 anma değerine uygun minimum kesit kullanın
    ● 5 sn. ile sınırlı akımsız anahtarlamalı maksimum225 A; AC-1 anma değerine uygun minimum kesit kullanın
    ● 10 sn. ile sınırlı akımsız anahtarlamalı maksimum189 A; AC-1 anma değerine uygun minimum kesit kullanın
    ● 30 sn. ile sınırlı akımsız anahtarlamalı maksimum140 A; AC-1 anma değerine uygun minimum kesit kullanın
    ● 60 sn. ile sınırlı akımsız anahtarlamalı maksimum115 A; AC-1 anma değerine uygun minimum kesit kullanın
    yük boşaltma frekansı
    ● AC'de5 000 1/h
    anahtarlama frekansı
    ● AC-1'de maksimum1 000 1/h
    ● AC-2'de maksimum1 000 1/h
    ● AC-3'te maksimum1 000 1/h
    ● AC-3e'de
    — maksimum1 000 1/h
    ● AC-4'te maksimum300 1/h
    Kontrol devresi/ Kumanda
    gerilim türü kontrol besleme gerilimiAC
    kontrol besleme gerilimi AC'de
    ● 50 Hz'de anma değeri230 V
    çalışma alanı faktörü kontrol gerilimi anma değeri solenoid AC'de
    ● 50 Hz'de0,8 ... 1,1
    kapanma görünür gücü solenoid AC'de
    ● 50 Hz'de65 VA
    güç faktörü endüktif bobin kapanma gücünde
    ● 50 Hz'de0,82
    tutma görünür gücü solenoid AC'de
    ● 50 Hz'de7,6 VA
    güç faktörü endüktif bobin tutma gücünde
    ● 50 Hz'de0,25
    kapanış gecikmesi
    ● AC'de8 ... 40 ms
    açılış gecikmesi
    ● AC'de4 ... 16 ms
    elektrik arkı süresi10 ms
    aktivasyon modeli anahtar tahrikiStandart A1 - A2
    Yardιmcι akιm devresi
    açıcı sayısı yardımcı kontaklar için gecikmesiz anahtarlama1
    kapayıcı sayısı yardımcı kontaklar için gecikmesiz anahtarlama1
    işletim akımı AC-12'de maksimum10 A
    işletim akımı AC-15'te
    ● 230 V'ta anma değeri10 A
    ● 400 V'ta anma değeri3 A
    ● 500 V'ta anma değeri2 A
    ● 690 V'ta anma değeri1 A
    işletim akımı DC-12'de
    ● 24 V'ta anma değeri10 A
    ● 48 V’ta anma değeri6 A
    ● 60 V'ta anma değeri6 A
    ● 110 V'ta anma değeri3 A
    ● 125 V'ta anma değeri2 A
    ● 220 V'ta anma değeri1 A
    ● 600 V'ta anma değeri0,15 A
    işletim akımı DC-13'te
    ● 24 V'ta anma değeri10 A
    ● 48 V’ta anma değeri2 A
    ● 60 V'ta anma değeri2 A
    ● 110 V'ta anma değeri1 A
    ● 125 V'ta anma değeri0,9 A
    ● 220 V'ta anma değeri0,3 A
    ● 600 V'ta anma değeri0,1 A
    kontak güvenilirliği yardımcı kontaklarbeher 100 milyonda hatalı çalıştırma (17 V, 1 mA)
    Nominal UL/CSA verileri
    tam yük akımı (FLA) 3 fazlı trifaz motor için
    ● 480 V'ta anma değeri14 A
    ● 600 V'ta anma değeri17 A
    mekanik güç çıkışı [hp]
    ● tek fazlı trifaz motor için
    — 110/120 V'ta anma değeri1 hp
    — 230 V'ta anma değeri3 hp
    ● 3 fazlı trifaz motor için
    — 200/208 V'ta anma değeri3 hp
    — 220/230 V'ta anma değeri5 hp
    — 460/480 V'ta anma değeri10 hp
    — 575/600 V'ta anma değeri15 hp
    kontak yük kapasitesi yardımcı kontaklar UL uyarıncaA600 / P600
    UL File Number (CCN)E31519 (NLDX, NLDX7)
    Kısa devre koruması
    minyatür devre kesici modeli yardımcı devrenin kısa devre korunması için 230 V'a kadarC karakteristiği: 10 A; 0,4 kA
    sigorta elemanı modeli
    ● ana devrenin kısa devreye karşı korunması için
    — düzenleme türü 1’de gerekligG: 63 A (690 V, 100 kA), aM: 32 A (690 V, 100 kA), BS88: 63 A (415 V, 80 kA)
    — düzenleme türü 2’de gerekligG: 25 A (690 V, 100 kA), aM: 20 A (690 V, 100 kA), BS88: 25 A (415 V, 80 kA)
    ● yardımcı anahtar kısa devre koruması için gerekligG: 10 A (500 V, 1 kA)

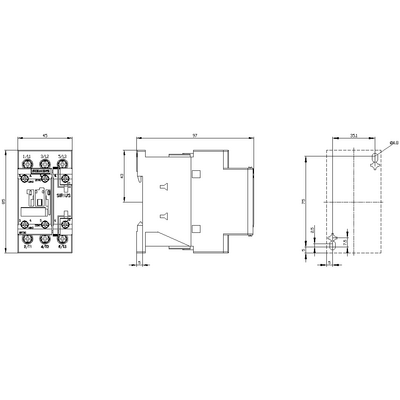

    Montaj/ Sabitleme/ Ebatlar
    montaj konumudikey montaj yüzeyinde +/-180° döndürülebilir, dikey montaj yüzeyinde +/- 22,5° öne ve arkaya eğilebilir.
    sabitleme türü sıra montajıEvet
    sabitleme türüDIN EN 60715 uyarınca 35 mm'lik üst geçmeli raya vidalı ve sustalı sabitleme
    yükseklik85 mm
    genişlik45 mm
    derinlik97 mm
    uyulması gereken mesafe
    ● sıralı montajda
    — önde10 mm
    — yukarı10 mm
    — aşağı doğru10 mm
    — yanlarda0 mm
    ● topraklanmış parçalara
    — önde10 mm
    — yukarı10 mm
    — yanlarda6 mm
    — aşağı doğru10 mm
    ● gerilim taşıyan parçalara
    — önde10 mm
    — yukarı10 mm
    — aşağı doğru10 mm
    — yanlarda6 mm

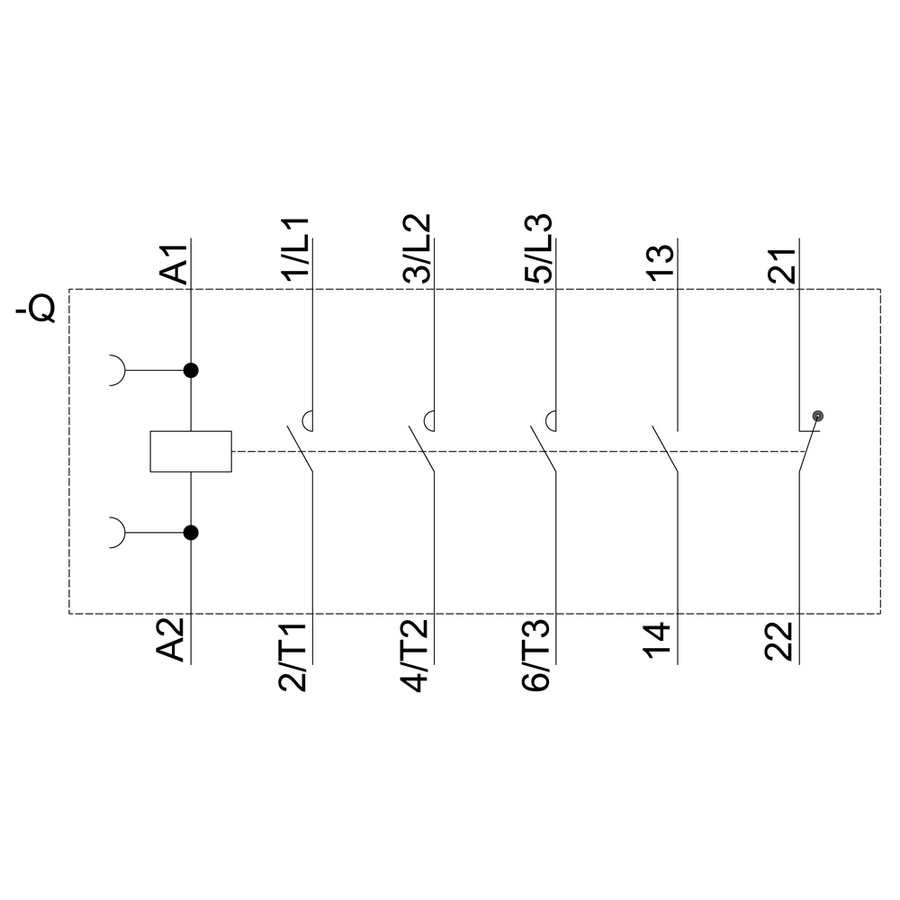

    Bağlantılar/ Terminaller
    elektrik bağlantısı modeli
    ● ana devre içinvida bağlantısı
    ● yardımcı ve kontrol devreleri içinvida bağlantısı
    ● kontaktörde yardımcı kontaklar içinVida bağlantısı
    ● solenoidVida bağlantısı
    bağlanabilir iletken kesiti türü
    ● ana kontaklar için
    — tek telli2x (1 ... 2,5 mm²), 2x (2,5 ... 10 mm²)
    — tek telli veya çok telli2x (1 ... 2,5 mm²), 2x (2,5 ... 10 mm²)
    — ince telli kablo uç işlemeli2x (1 ... 2,5 mm²), 2x (2,5 ... 6 mm²), 1x 10 mm²
    ● AWG hatlarında ana kontaklar için2x (16 ... 12), 2x (14 ... 8)
    bağlanabilir iletken kesiti ana kontaklar için
    ● tek telli1 ... 10 mm²
    ● çok telli1 ... 10 mm²
    ● ince telli kablo uç işlemeli1 ... 10 mm²
    bağlanabilir iletken kesiti yardımcı kontaklar için
    ● tek telli veya çok telli0,5 ... 2,5 mm²
    ● ince telli kablo uç işlemeli0,5 ... 2,5 mm²
    bağlanabilir iletken kesiti türü
    ● yardımcı kontaklar için
    — tek telli veya çok telli2x (0,5 ... 1,5 mm²), 2x (0,75 ... 2,5 mm²)
    — ince telli kablo uç işlemeli2x (0,5 ... 1,5 mm²), 2x (0,75 ... 2,5 mm²)
    ● AWG hatlarında yardımcı kontaklar için2x (20 ... 16), 2x (18 ... 14)
    AWG numarası kodlanmış bağlanabilir iletken kesiti ana kontaklar için16 ... 8
    AWG numarası kodlanmış bağlanabilir iletken kesiti yardımcı kontaklar için20 ... 14
    Emniyet
    ürün fonksiyonu
    ● IEC 60947-4-1 uaryınca aynalı kontakEvet
    ● IEC 60947-5-1 uyarınca pozitif kılavuzlamalıHayir
    ● güvenlik fonksiyonu için uygundurEvet
    kullanma uygunluğu emniyetli kapatmaEvet
    kullanım süresi maksimum20 a
    test aşınmaya göre kullanım süresi gerekliEvet
    tehlike yaratan kesilmelerin oranı
    ● düşük zorlanma oranında SN 31920 uyarınca40 %
    ● yüksek zorlanma oranında SN 31920 uyarınca73 %
    B10 değeri yüksek zorlanma oranında SN 31920 uyarınca1 000 000
    devre dışı kalma oranı [FIT] düşük zorlanma oranında SN 31920 uyarınca100 FIT
    ISO 13849
    cihaz tipi ISO 13849-1 uyarınca3
    yüksek boyutlandırma ISO 13849-2 uyarınca gerekliEvet
    IEC 61508
    emniyetli cihaz türü IEC 61508-2 uyarıncaA tipi
    Elektrik Güvenliği
    IP koruma türü ön tarafta IEC 60529 uyarıncaIP20
    temas koruması ön tarafta IEC 60529 uyarıncaönden dikey dokunma durumunda parmak korumalı
    Siemens Kontaktör , siemens şalt

  • İade Kabulu: İade edilen ürünlerin kutusu ambalajı zarar görmemiş, yeniden satılabilir kullanılabilir ve satışa hazır olması halinde iadeler kabul edilir.

    İade Reddi: Ürünün kutusu ambalajı açılmış ve montajı yapılmış ürünlerin iadesi kesinlikle kabul edilmemektedir.

    Teslimat: 15:00' a kadar yapılan siparişler aynı gün kargoya teslim edilir.
T-Soft E-Ticaret Sistemleriyle Hazırlanmıştır.
