Siemens

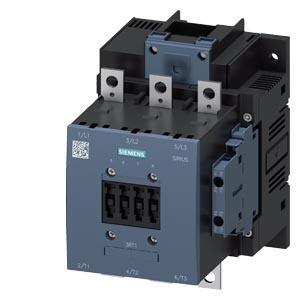

SIEMENS 90KW 185A 230VAC-DC 2NO+2NC SIRIUS KONTAKTÖR VİDA BAĞLANTILI 4011209507531

Ürün Kodu : SIE-3RT1056-6AP36
%73 İskonto
70.698,00 TL
19.088,46 TL
51.609,54 TL
KDV Dahildir.
Kampanya
  • Ürün Özellikleri
  • Ödeme Seçenekleri
  • İade ve Teslimat
  • Yorumlar (0)

  • SIEMENS SIRIUS 3RT1 Güç Dağıtım Kontaktörü

    Siemens SIRIUS 3RT1 serisi güç dağıtım kontaktörü motorların anahtarlanması için tasarlanmıştır. 400 V’da 90 kW . 185 A . 3 kutuplu yapı. AC/DC 220-240 V . Yardımcı kontaklar 2 (NO) ve 2 (NC) . Vida bağlantı klemensleri sayesinde hızlı ve güvenli montaj imkânı sunar. SIRIUS sistem modülüne entegre edilebilir ve farklı bileşenlerle tam uyum sağlar. Cihaz kombinasyonları fabrika çıkışında test edilmiştir. Entegre yardımcı şalterler sistem yapısını sadeleştirir. Ön taraftaki bağlantılar kolay kablolama avantajı sunar.

    MarkaSiemens
    Tedarikçi No3RT1056-6AP36
    AçıklamaPower contactor, AC-3 185 A, 90 kW / 400 V AC (50-60 Hz) / DC operation 220-240 V UC Auxiliary contacts 2 NO + 2 NC 3-pole, Size S6 Busbar connections Drive: conventional screw terminal
    GTIN4011209507531
    Ağırlık3.34
    Derinlik0.181
    En0.19
    Uzunluk0.129
    ürün marka adıSIRIUS
    ürün tanımıGüç kontaktörü
    ürün tipi tanımı3RT1
    Genel teknik veriler
    koruyucu ebadıS6
    ürün ilavesi
    ● iletişim fonksiyon modülüHayir
    ● yardιmcι anahtarEvet
    güç kaybı [W] akım anma değerinde
    ● AC'de sıcak işletim durumunda39 W
    ● AC'de sıcak işletim durumunda kutup başına13 W
    ● yük akım parçasız tipik5,2 W
    güç kaybı hesaplaması türü akıma bağlıkare
    izolasyon gerilimi
    ● ana akım devresinin kirlilik derecesi 3’te anma değeri1 000 V
    ● yardımcı akım devresinin kirlilik derecesi 3’te anma değeri500 V
    şok gerilim mukavemeti
    ● ana akım devresinin anma değeri8 kV
    ● yardımcı akım devresinin anma değeri6 kV
    güvenli ayırma için izin verilen maksimum gerilim bobin ve ana kontaklar arasında EN 60947-1 uyarınca690 V
    şok mukavemeti dikdörtgen darbede
    ● AC'de8,5 g / 5 msan, 4,2 g / 10 msan
    ● DC'de8,5 g / 5 msan, 4,2 g / 10 msan
    şok mukavemeti sinüs darbesinde
    ● AC'de13,4 g / 5 msan, 6,5 g / 10 msan
    ● DC'de13,4 g / 5 msan, 6,5 g / 10 msan
    mekanik kullanım süresi (işletim çevrimleri)
    ● kontaktör tipik10 000 000
    ● elektronik uyumlu yardımcı anahtar bloklu kontaktör tipik5 000 000
    ● yardımcı anahtar bloklu kontaktör tipik10 000 000
    referans işareti IEC 81346-2:2009 uyarıncaQ
    RoHS yönetmeliği (gün/ay/yıl)05/01/2012
    SVHC substance nameLead CAS-No. 7439-92-1
    MB başına net ağırlık3,35 kg
    Ortam koşulları
    kurulum yüksekliği NN üzerinde yükseklikte maksimum2 000 m
    ortam sıcaklığı
    ● işletim sırasında-25 ... +60 °C
    ● depolama sırasında-55 ... +80 °C
    bağıl nem minimum10 %
    bağıl nem 55 ℃'de IEC 60068-2-30 uyarınca maksimum95 %
    Ana akım devresi
    kutup sayısı ana devre için3
    kapayıcı sayısı ana kontaklar için3
    açıcı sayısı ana kontaklar için0
    işletim gerilimi
    ● AC-3'te anma değeri maksimum1 000 V
    ● AC-3e'de anma değeri maksimum1 000 V
    işletim akımı
    ● AC-1'de 400 V'ta 40 °C ortam sıcaklığında anma değeri215 A
    ● AC-1'de
    — 690 V'a kadar 40 °C ortam sıcaklığında anma değeri215 A
    — 690 V'a kadar 60 °C ortam sıcaklığında anma değeri185 A
    — 1000 V'a kadar 40 °C ortam sıcaklığında anma değeri100 A
    — 1000 V'a kadar 60 °C ortam sıcaklığında anma değeri100 A
    ● AC-3'te
    — 400 V'ta anma değeri185 A
    — 500 V'ta anma değeri185 A
    — 690 V'ta anma değeri170 A
    — 1000 V'ta anma değeri65 A
    ● AC-3e'de
    — 400 V'ta anma değeri185 A
    — 500 V'ta anma değeri185 A
    — 690 V'ta anma değeri170 A
    — 1000 V'ta anma değeri65 A
    ● AC-4'te 400 V'ta anma değeri160 A
    ● AC-5a'da 690 V'a kadar anma değeri189 A
    ● AC-5b'de 400 V'a kadar anma değeri153 A
    ● AC-6a'da
    — 230 V'a kadar n=20 akım pik değerinde anma değeri157 A
    — 400 V'a kadar n=20 akım pik değerinde anma değeri157 A
    — 500 V'a kadar n=20 akım pik değerinde anma değeri157 A
    — 690 V'a kadar n=20 akım pik değerinde anma değeri157 A
    — 1000 V'a kadar n=20 akım pik değerinde anma değeri65 A
    ● AC-6a'da
    — 230 V'a kadar n=30 akım pik değerinde anma değeri105 A
    — 400 V'a kadar n=30 akım pik değerinde anma değeri105 A
    — 500 V'a kadar n=30 akım pik değerinde anma değeri105 A
    — 690 V'a kadar n=30 akım pik değerinde anma değeri105 A
    — 1000 V'a kadar n=30 akım pik değerinde anma değeri65 A
    minimum kesit ana devrede maksimum AC-1 anma değerinde95 mm²
    işletim akımı yakl. 200.000 işletim çevrimi için AC-4'te
    ● 400 V'ta anma değeri81 A
    ● 690 V'ta anma değeri65 A
    işletim akımı
    ● 1 akım hattında DC-1’de
    — 24 V'ta anma değeri160 A
    — 60 V'ta anma değeri160 A
    — 110 V'ta anma değeri18 A
    — 220 V'ta anma değeri3,4 A
    — 440 V'ta anma değeri0,8 A
    — 600 V'ta anma değeri0,5 A
    ● seri devre 2 akım hattında DC-1’de
    — 24 V'ta anma değeri160 A
    — 60 V'ta anma değeri160 A
    — 110 V'ta anma değeri160 A
    — 220 V'ta anma değeri20 A
    — 440 V'ta anma değeri3,2 A
    — 600 V'ta anma değeri1,6 A
    ● seri devre 3 akım hattında DC-1’de
    — 24 V'ta anma değeri160 A
    — 60 V'ta anma değeri160 A
    — 110 V'ta anma değeri160 A
    — 220 V'ta anma değeri160 A
    — 440 V'ta anma değeri11,5 A
    — 600 V'ta anma değeri4 A
    ● 1 akım hattında DC-3'te DC-5'te
    — 24 V'ta anma değeri160 A
    — 60 V'ta anma değeri7,5 A
    — 220 V'ta anma değeri0,6 A
    — 440 V'ta anma değeri0,17 A
    — 600 V'ta anma değeri0,12 A
    ● seri devre 2 akım hattında DC-3'te DC-5'te
    — 24 V'ta anma değeri160 A
    — 60 V'ta anma değeri160 A
    — 110 V'ta anma değeri160 A
    — 220 V'ta anma değeri2,5 A
    — 440 V'ta anma değeri0,65 A
    — 600 V'ta anma değeri0,37 A
    ● seri devre 3 akım hattında DC-3'te DC-5'te
    — 24 V'ta anma değeri160 A
    — 60 V'ta anma değeri160 A
    — 110 V'ta anma değeri160 A
    — 220 V'ta anma değeri160 A
    — 440 V'ta anma değeri1,4 A
    — 600 V'ta anma değeri0,75 A
    işletim kapasitesi
    ● AC-3'te
    — 230 V'ta anma değeri55 kW
    — 400 V'ta anma değeri90 kW
    — 500 V'ta anma değeri132 kW
    — 690 V'ta anma değeri160 kW
    — 1000 V'ta anma değeri90 kW
    ● AC-3e'de
    — 230 V'ta anma değeri55 kW
    — 400 V'ta anma değeri90 kW
    — 500 V'ta anma değeri132 kW
    — 690 V'ta anma değeri160 kW
    — 1000 V'ta anma değeri90 kW
    işletim kapasitesi yakl. 200.000 işletim çevrimi için AC-4'te
    ● 400 V'ta anma değeri45 kW
    ● 690 V'ta anma değeri65 kW
    işletim görünür gücü AC-6a'da
    ● 230 V'a kadar n=20 akım pik değerinde anma değeri60 kVA
    ● 400 V'a kadar n=20 akım pik değerinde anma değeri100 kVA
    ● 500 V'a kadar n=20 akım pik değerinde anma değeri130 kVA
    ● 690 V'a kadar n=20 akım pik değerinde anma değeri180 kVA
    ● 1000 V'a kadar n=20 akım pik değerinde anma değeri110 kVA
    işletim görünür gücü AC-6a'da
    ● 230 V'a kadar n=30 akım pik değerinde anma değeri40 kVA
    ● 400 V'a kadar n=30 akım pik değerinde anma değeri70 kVA
    ● 500 V'a kadar n=30 akım pik değerinde anma değeri90 kVA
    ● 690 V'a kadar n=30 akım pik değerinde anma değeri120 kVA
    ● 1000 V'a kadar n=30 akım pik değerinde anma değeri110 kVA
    kısa süreli akım mukavemeti soğuk işletim durumunda 40 °C'ye kadar
    ● 1 sn. ile sınırlı akımsız anahtarlamalı maksimum2 900 A; AC-1 anma değerine uygun minimum kesit kullanın
    ● 5 sn. ile sınırlı akımsız anahtarlamalı maksimum2 084 A; AC-1 anma değerine uygun minimum kesit kullanın
    ● 10 sn. ile sınırlı akımsız anahtarlamalı maksimum1 480 A; AC-1 anma değerine uygun minimum kesit kullanın
    ● 30 sn. ile sınırlı akımsız anahtarlamalı maksimum968 A; AC-1 anma değerine uygun minimum kesit kullanın
    ● 60 sn. ile sınırlı akımsız anahtarlamalı maksimum801 A; AC-1 anma değerine uygun minimum kesit kullanın
    yük boşaltma frekansı
    ● AC'de2 000 1/h
    ● DC'de2 000 1/h
    anahtarlama frekansı
    ● AC-1'de maksimum800 1/h
    ● AC-2'de maksimum300 1/h
    ● AC-3'te maksimum750 1/h
    ● AC-3e'de
    — maksimum750 1/h
    ● AC-4'te maksimum130 1/h
    Kontrol devresi/ Kumanda
    gerilim türü kontrol besleme gerilimiAC/DC
    kontrol besleme gerilimi AC'de
    ● 50 Hz'de anma değeri220 ... 240 V
    ● 60 Hz'de anma değeri220 ... 240 V
    kontrol besleme gerilimi DC'de anma değeri220 ... 240 V
    çalışma alanı faktörü kontrol gerilimi anma değeri solenoid DC'de
    ● başlangıç değeri0,8
    ● bitiş değeri1,1
    çalışma alanı faktörü kontrol gerilimi anma değeri solenoid AC'de
    ● 50 Hz'de0,8 ... 1,1
    ● 60 Hz'de0,8 ... 1,1
    aşιrι gerilim sınırlayıcı modelivaristörlü
    kapanma görünür gücü
    ● minimum kontrol besleme gerilimi ölçüm değerinde AC'de
    — 50 Hz'de250 VA
    — 60 Hz'de250 VA
    ● maksimum kontrol besleme gerilimi ölçüm değerinde AC'de
    — 60 Hz'de300 VA
    — 50 Hz'de300 VA
    kapanma görünür gücü solenoid AC'de
    ● 50 Hz'de300 VA
    ● 60 Hz'de300 VA
    güç faktörü endüktif bobin kapanma gücünde
    ● 50 Hz'de0,9
    ● 60 Hz'de0,9
    tutma görünür gücü
    ● minimum kontrol besleme gerilimi ölçüm değerinde DC'de4,3 VA
    ● maksimum kontrol besleme gerilimi ölçüm değerinde DC'de5,2 VA
    tutma görünür gücü
    ● minimum kontrol besleme gerilimi ölçüm değerinde AC'de
    — 50 Hz'de4,8 VA
    — 60 Hz'de4,8 VA
    ● maksimum kontrol besleme gerilimi ölçüm değerinde AC'de
    — 50 Hz'de5,8 VA
    — 60 Hz'de5,8 VA
    güç faktörü endüktif bobin tutma gücünde
    ● 50 Hz'de0,8
    ● 60 Hz'de0,8
    kapanma gücü solenoid DC'de360 W
    tutma gücü solenoid DC'de5,2 W
    kapanış gecikmesi
    ● AC'de20 ... 95 ms
    ● DC'de20 ... 95 ms
    açılış gecikmesi
    ● AC'de40 ... 60 ms
    ● DC'de40 ... 60 ms
    elektrik arkı süresi10 ... 15 ms
    aktivasyon modeli anahtar tahrikiStandart A1 - A2
    Yardιmcι akιm devresi
    açıcı sayısı yardımcı kontaklar için gecikmesiz anahtarlama2
    kapayıcı sayısı yardımcı kontaklar için gecikmesiz anahtarlama2
    işletim akımı AC-12'de maksimum10 A
    işletim akımı AC-15'te
    ● 230 V'ta anma değeri6 A
    ● 400 V'ta anma değeri3 A
    ● 500 V'ta anma değeri2 A
    ● 690 V'ta anma değeri1 A
    işletim akımı DC-12'de
    ● 24 V'ta anma değeri10 A
    ● 48 V’ta anma değeri6 A
    ● 60 V'ta anma değeri6 A
    ● 110 V'ta anma değeri3 A
    ● 125 V'ta anma değeri2 A
    ● 220 V'ta anma değeri1 A
    ● 600 V'ta anma değeri0,15 A
    işletim akımı DC-13'te
    ● 24 V'ta anma değeri10 A
    ● 48 V’ta anma değeri2 A
    ● 60 V'ta anma değeri2 A
    ● 110 V'ta anma değeri1 A
    ● 125 V'ta anma değeri0,9 A
    ● 220 V'ta anma değeri0,3 A
    ● 600 V'ta anma değeri0,1 A
    kontak güvenilirliği yardımcı kontaklarbeher 100 milyonda hatalı çalıştırma (17 V, 1 mA)
    Nominal UL/CSA verileri
    tam yük akımı (FLA) 3 fazlı trifaz motor için
    ● 480 V'ta anma değeri180 A
    ● 600 V'ta anma değeri192 A
    mekanik güç çıkışı [hp]
    ● tek fazlı trifaz motor için
    — 230 V'ta anma değeri30 hp
    ● 3 fazlı trifaz motor için
    — 200/208 V'ta anma değeri60 hp
    — 220/230 V'ta anma değeri75 hp
    — 460/480 V'ta anma değeri150 hp
    — 575/600 V'ta anma değeri200 hp
    kontak yük kapasitesi yardımcı kontaklar UL uyarıncaA600 / Q600
    Kısa devre koruması
    minyatür devre kesici modeli yardımcı devrenin kısa devre korunması için 230 V'a kadarC karakteristiği: 10 A; 0,4 kA
    sigorta elemanı modeli
    ● ana devrenin kısa devreye karşı korunması için
    — düzenleme türü 1’de gerekligG: 355 A (690 V, 100 kA)
    — düzenleme türü 2’de gerekligG: 315 A (690 V, 100 kA), aM: 200 A (690 V, 50 kA), BS88: 315 A (415 V, 50 kA)
    ● yardımcı anahtar kısa devre koruması için gerekligG: 10 A (500 V, 1 kA)

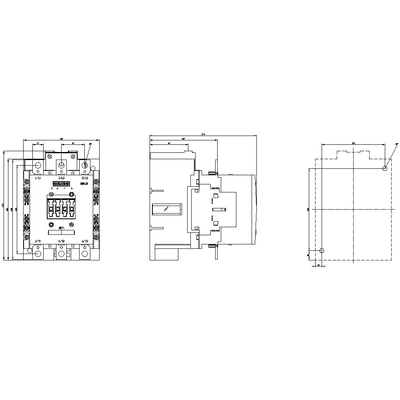

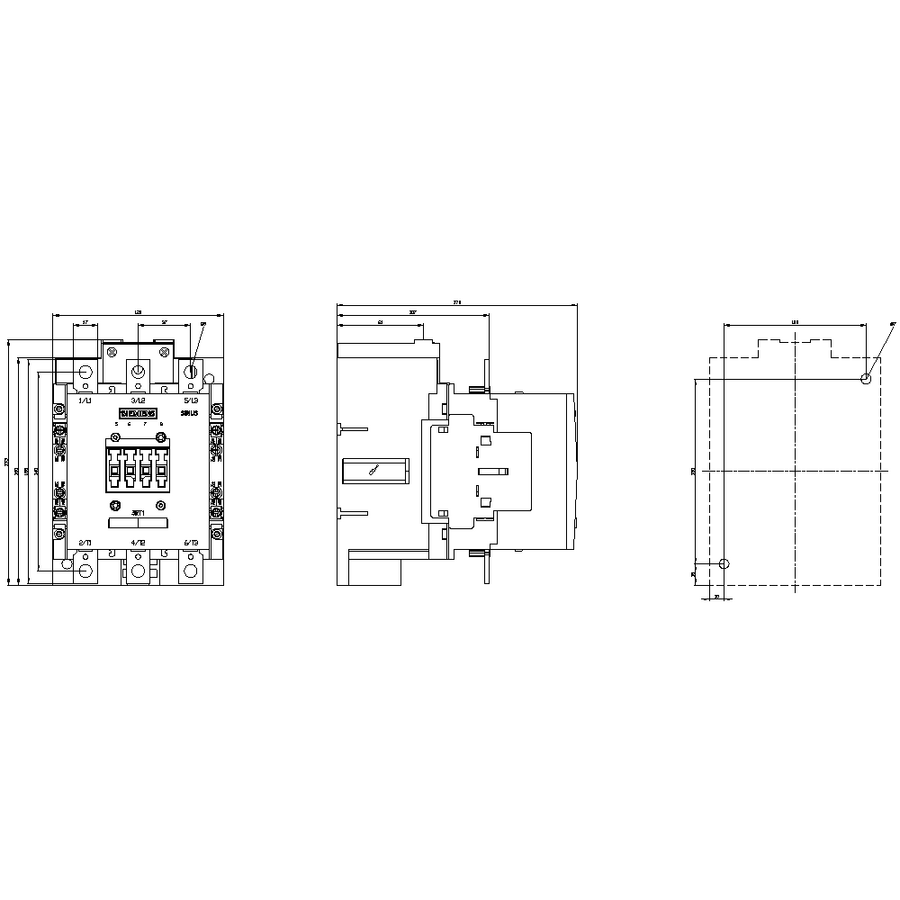

    Montaj/ Sabitleme/ Ebatlar
    montaj konumudikey montaj düzleminde +/-90° döndürülebilir, dikey montaj düzleminde +/- 22.5° öne ve arkaya eğilebilir
    sabitleme türü sıra montajıEvet
    sabitleme türüvidalı sabitleme
    yükseklik172 mm
    genişlik120 mm
    derinlik170 mm
    uyulması gereken mesafe
    ● sıralı montajda
    — önde20 mm
    — yukarı10 mm
    — aşağı doğru10 mm
    — yanlarda0 mm
    ● topraklanmış parçalara
    — önde20 mm
    — yukarı10 mm
    — yanlarda10 mm
    — aşağı doğru10 mm
    ● gerilim taşıyan parçalara
    — önde20 mm
    — yukarı10 mm
    — aşağı doğru10 mm
    — yanlarda10 mm

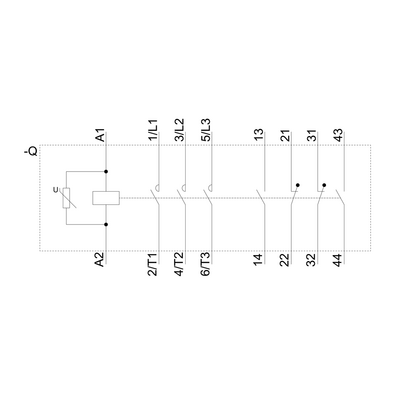

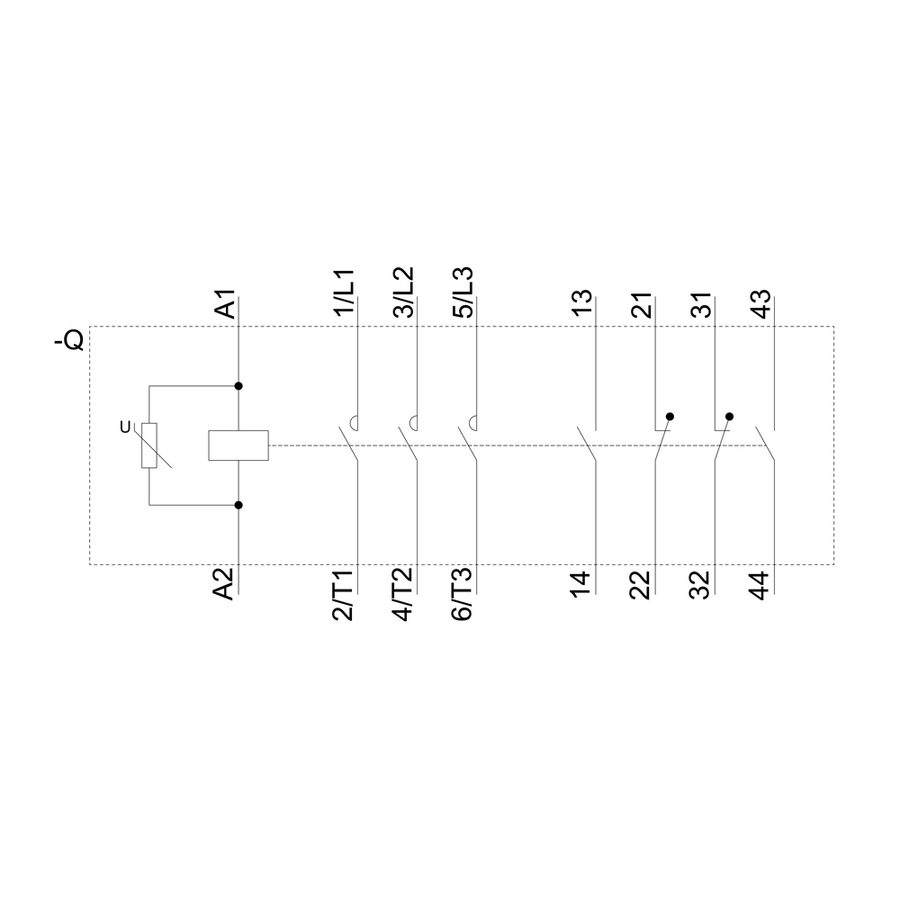

    Bağlantılar/ Terminaller
    elektrik bağlantısı modeli
    ● ana devre içinBağlantı rayı
    ● yardımcı ve kontrol devreleri içinvida bağlantısı
    ● kontaktörde yardımcı kontaklar içinVida bağlantısı
    ● solenoidVida bağlantısı
    genişlik bağlantı raylarının17 mm
    kalınlık bağlantı raylarının3 mm
    çap antenin9 mm
    delik sayısı1
    bağlanabilir iletken kesiti türü
    ● AWG hatlarında ana kontaklar için4 ... 250 kcmil
    bağlanabilir iletken kesiti ana kontaklar için
    ● çok telli25 ... 120 mm²
    bağlanabilir iletken kesiti yardımcı kontaklar için
    ● tek telli veya çok telli0,5 ... 4 mm²
    ● ince telli kablo uç işlemeli0,5 ... 2,5 mm²
    bağlanabilir iletken kesiti türü
    ● yardımcı kontaklar için
    — tek telli2x (0,5 ... 1,5 mm²), 2x (0,75 ... 2,5 mm²), max. 2x (0,75 ... 4 mm²)
    — tek telli veya çok telli2x (0,5 ... 1,5 mm²), 2x (0,75 ... 2,5 mm²), max. 2x (0,75 ... 4 mm²)
    — ince telli kablo uç işlemeli2x (0,5 ... 1,5 mm²), 2x (0,75 ... 2,5 mm²)
    ● AWG hatlarında yardımcı kontaklar için2x (20 ... 16), 2x (18 ... 14), 1x 12
    AWG numarası kodlanmış bağlanabilir iletken kesiti yardımcı kontaklar için18 ... 14
    Emniyet
    ürün fonksiyonu
    ● IEC 60947-4-1 uaryınca aynalı kontakEvet
    ● IEC 60947-5-1 uyarınca pozitif kılavuzlamalıHayir
    ● güvenlik fonksiyonu için uygundurEvet
    kullanma uygunluğu emniyetli kapatmaEvet
    kullanım süresi maksimum20 a
    test aşınmaya göre kullanım süresi gerekliEvet
    tehlike yaratan kesilmelerin oranı
    ● düşük zorlanma oranında SN 31920 uyarınca40 %
    ● yüksek zorlanma oranında SN 31920 uyarınca73 %
    B10 değeri yüksek zorlanma oranında SN 31920 uyarınca1 000 000
    devre dışı kalma oranı [FIT] düşük zorlanma oranında SN 31920 uyarınca100 FIT
    ISO 13849
    cihaz tipi ISO 13849-1 uyarınca3
    yüksek boyutlandırma ISO 13849-2 uyarınca gerekliEvet
    IEC 61508
    emniyetli cihaz türü IEC 61508-2 uyarıncaA tipi
    Elektrik Güvenliği
    IP koruma türü ön tarafta IEC 60529 uyarıncaIP00; Çerçeve klemensli IP20/kapak
    temas koruması ön tarafta IEC 60529 uyarıncaçerçeve terminali/kapak ile birlikte, önden dikey dokunma durumunda parmak korumalı
    Siemens Kontaktör , siemens şalt

  • İade Kabulu: İade edilen ürünlerin kutusu ambalajı zarar görmemiş, yeniden satılabilir kullanılabilir ve satışa hazır olması halinde iadeler kabul edilir.

    İade Reddi: Ürünün kutusu ambalajı açılmış ve montajı yapılmış ürünlerin iadesi kesinlikle kabul edilmemektedir.

    Teslimat: 15:00' a kadar yapılan siparişler aynı gün kargoya teslim edilir.
T-Soft E-Ticaret Sistemleriyle Hazırlanmıştır.
