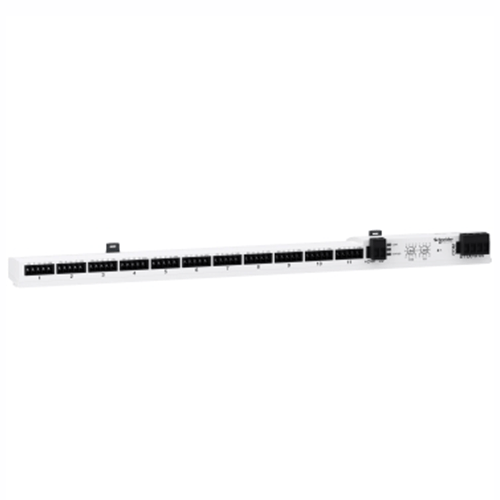

A9XMSB11 SCHNEIDER ELECTRIC AKILLI İLETİŞİM MODÜLÜ SMARTLİNK
Bu ürün, Modbus RS485 konnektörü sayesinde bir Master SmartLink SI B ile ilişkilendirilerek çalışır.
Ethernet bağlantısı aracılığıyla Acti 9 cihazlarından bir PLC’ye veya ağ izleme sistemine veri aktarımı sağlar.
C60, C120, DPN, ID ve C60H-DC serileri için OF+SD24, RCA iC60 ve Reflex iC60 için ise Ti24 bağlantı desteği sunar.
Linergy FM80 üzerine montaj için tasarlanır ve 24VDC güç kaynağı konnektörü ile birlikte 2 adet civata sağlanır.
Modbus RTU RS485 seri iletişim protokolünü kullanır.
Aktarım hızı 9600 ile 19200 baud arasında otomatik uyum sağlar.
Modbus adresleme aralığı 1 ile 99 arasındadır.
4 pinli konnektör tipinde bir bus bağlantısına sahiptir.
Soketli yapısıyla kolay bağlantı sağlar.
Baranın maksimum uzunluğu 1000 metre, kablonun maksimum uzunluğu ise 500 metredir.
Maksimum giriş akımı 1,5A, ani akım kapasitesi ise 3A’dır.
Tam Ürün Kodu A9XMSB11 Markası SCHNEIDER Barkod 3606480430602 En (cm) 2.3 Boy (cm) 35.9 Derinlik (cm) 4.0 Ürün Akıllı haberleşme modülü Seri Acti 9 Smartlink Kablolu/Kablosuz Kablosuz Çalışma Sıcaklığı –25..+60 ̊ Ürün serisi Acti 9 range of product EcoStruxure Ürün Ya da Bileşen Tipi Akıllı haberleşme modülü Ürün Adı EcoStruxure I/O Smart Link Ürün Grubu I/O Smart Link Application type Yük kontrolü
Kesici durumu izleme
Basit enerji ölçümü ENumber max of connected devices 11 adede kadar kablolu cihaz kanallar grubu 11 dijital kanalın 1 grubu Maksimum besleme akımı 1,5 A [Us] nominal besleme gerilimi 24 V DC +/- %20 ürün uyumluluğu Dijital giriş ve dijital çıkış
Darbe çıkışı ölçüm cihazıhaberleşme hizmeti Modbus server için RS485 web sunucusu BMS kontrolör uyumlu uygulamaya özel G/Ç Darbe toplama sayacı
Darbe konvertörükoruma tipi Ters polariteye karşı için yardımcı besleme
Ters polariteye karşı için giriş
Aşırı gerilim -de 33 V DC için dijital çıkışmikro kırılmalara bağışıklık 10 ms sıfırlama Fabrika değerlerine sıfırlama üzerinde ön yüz
Koruyucu kapaklı Buton ile
By address encoder
By plug in, plug out the power supplygiriş/çıkış tipi Dijital kanal başına 2 giriş + 1 çıkış giriş tipi Akım bloğu için dijital giriş, 24 V DC +/- %20 -de 2,5 mA maksimum sürekli akım 5 mA için dijital giriş elektronik filtreleme süresi 2 ms for dijital giriş durum 0'dan durum 1'e çıkış tipi Lojik akım kaynağı: 24 V - DC - 100 mA Maksimum gerilim düşüşü <1 V 1 durumunda dijital çıkış kalkış akımı 0,5 A için dijital çıkış
7 A için güç beslemeyerel sinyalleme Haberleşme: 1 LED (sarı)
Durum: 1 LED (yeşil, turuncu ve kırmızı)ayarın tipi Modbus adresi 01...99 için adres enkoderleri
Sıfırlama için adres enkoderleri
Sıfırlama için yardımcı kaynağı takma, çıkarmamontaj konumu Yatay ve dikey on DIN rail renk Beyaz (RAL 9003) bağlantının konumu Ön bağlantılar - terminaller Yaylı terminal Ti24 qty: 11 for dijital giriş/çıkış, ayrı ayrı sipariş edilmiş
Takılabilir konnektör qty: 1 for besleme devresi
Takılabilir konnektör qty: 1 for haberleşme veriyolukelepçe bağlantı kapasitesi 2 x 0,2...2 x 1,5 mm² için bükümlü blendajlı kablo çifti, esnek Kablo uçlu için haberleşme veriyolu
2 x 0,2...2 x 1,5 mm² için bükümlü blendajlı kablo çifti, esnek kablo uçsuz için haberleşme veriyolu
2 x 0,2...2 x 1,5 mm² için bükümlü blendajlı kablo çifti, sert Kablo uçlu için haberleşme veriyolu
2 x 0,2...2 x 1,5 mm² için bükümlü blendajlı kablo çifti, sert kablo uçsuz için haberleşme veriyolu
1 x 0,2...1 x 1,5 mm², esnek Kablo uçlu için kontrol
1 x 0,2...1 x 1,5 mm², esnek kablo uçsuz için kontrol
1 x 0,2...1 x 1,5 mm², sert Kablo uçlu için kontrol
1 x 0,2...1 x 1,5 mm², sert kablo uçsuz için kontrol
2 x 0,2...2 x 1,5 mm², esnek Kablo uçlu için besleme devresi
2 x 0,2...2 x 1,5 mm², esnek kablo uçsuz için besleme devresi
2 x 0,2...2 x 1,5 mm², sert Kablo uçlu için besleme devresi
2 x 0,2...2 x 1,5 mm², sert kablo uçsuz için besleme devresitel sıyırma uzunluğu Kontrol: 10 mm
Besleme devresi: 7 mm
Haberleşme veriyolu: 7 mmhaberleşme ağ tipi RS485 Modbus RTU İstemci/sunucu SUB-D 9 4800 bps, 9600 bps, 19200 bps, 38,4 Kbps 9 mm aralık 0 kullanışlı Yükseklik 22,5 mm Genişlik 359 mm Derinlik 42 mm Ürün Ağırlığı 188 g sağlanan ekipman 1'li set bus connector
1'li set power supply connector
2'li set locking clipsSeri Uyumluluğu Acti 9 İTL yardımcı
Linergy Linergy FM
Acti 9 iOF+SD 24
Acti 9 iACT24
Acti 9 iATL24
Powerlogic darbe çıkışı ölçüm cihazı
Acti 9 RCA iC60
Acti 9 Acti9 iCT yardımcı
Acti 9 Acti9 iC60
Acti 9 Acti9 iID
Acti 9 Acti9 iSW-NA
Acti 9 Acti9 iDPN Vigi
Acti 9 Acti9 C40
Multi 9 Multi9 C60
Acti 9 Acti9 DT40
Acti 9 Acti9 DT60
Acti 9 Acti9 I-NA
Acti 9 Acti9 ITG40
Acti 9 Acti9 iDPN
Acti 9 Acti9 Reflex iC60 Ti24 konnektördevreye alma arayüzü EcoStruxure Power Commission pazar segmenti Binalar
Küçük ölçekli işletmeleruyumluluk kodu Acti 9 Smartlink IP koruma derecesi IP20 IK koruma derecesi IK06 conforming to IEC 62262 kirletme derecesi 3 elektromanyetik uyumluluk Elektrostatik deşarja direnç (hava deşarjı), sınıf B, 8 kV, conforming to IEC 61000-4-2
Elektrostatik deşarja direnç (kontak deşarjı), sınıf B, 4 kV, conforming to IEC 61000-4-2
Yayılımlı elektromanyetik alanlara karşı direnç (80 MHz...3 GHz), sınıf A, 10 V/m, conforming to IEC 61000-4-3
Güç besleme: yayılımlı elektromanyetik alanlara karşı direnç (1.4…6 GHz), sınıf A, 3 V/m, conforming to IEC 61000-4-3
Güç besleme: hızlı geçici direnci (5...100 kHz), sınıf B, 2 kV, conforming to IEC 61000-4-4
Giriş/çıkış: hızlı geçici direnci, sınıf B, 1 kV, conforming to IEC 61000-4-4
Haberleşme veriyolu: hızlı geçici direnci (0,15...80 MHz), sınıf B, 1 kV, conforming to IEC 61000-4-4
Iletimli EMC (0,15...80 MHz), sınıf A, 3 V, conforming to IEC 61000-4-6
Iletimli emisyon (0,15...30 MHz), sınıf B, conforming to IEC 61326-1
Iletimli emisyon (0,15...30 MHz), sınıf B, conforming to CISPR 11
Yayılmalı emisyon (30...6000 MHz), sınıf B, conforming to IEC 61326-1
Yayılmalı emisyon (30...6000 MHz), sınıf B, conforming to CISPR 11
Güç besleme: kesintiler (DM coupling 42 Ohm), sınıf B, 1 kV, conforming to IEC 61000-4-5
Güç besleme: kesintiler (CM coupling 42 Ohm), sınıf B, 2 kV, conforming to IEC 61000-4-5
Haberleşme veriyolu: kesintiler (CM coupling 2 Ohm), sınıf B, 1 kV, conforming to IEC 61000-4-5çevresel özellik Korozif 3C2 'e uygunIEC 60721-3-3
Tuz buharı 2 'e uygunIEC 60068-2-52titreşim direnci 1 gn, genlik = 3.5 mm[Alan](f =[Alan]5…300 Hz)10 döngü 'e uygunEN/IEC 60068-2-6 darbe dayanımı 15 gn için 11 ms 'e uygunIEC 60068-2-27 yangına dayanıklılık Diğer parçalar: 650 °C 30 s ) 'e uygunIEC 60695-2-10
Bağlantı terminallerinde: 960 °C 30 s ) 'e uygunIEC 60695-2-10tropik iklim 2 bağıl nem 0…93 % -de 40 °C çalışma yüksekliği 0...2000 m çalışma için ortam hava sıcaklığı -25…60 °C Depolama Ortam Koşulları -40…85 °C standartlar IEC 61010-2-201
IEC 61010-1
