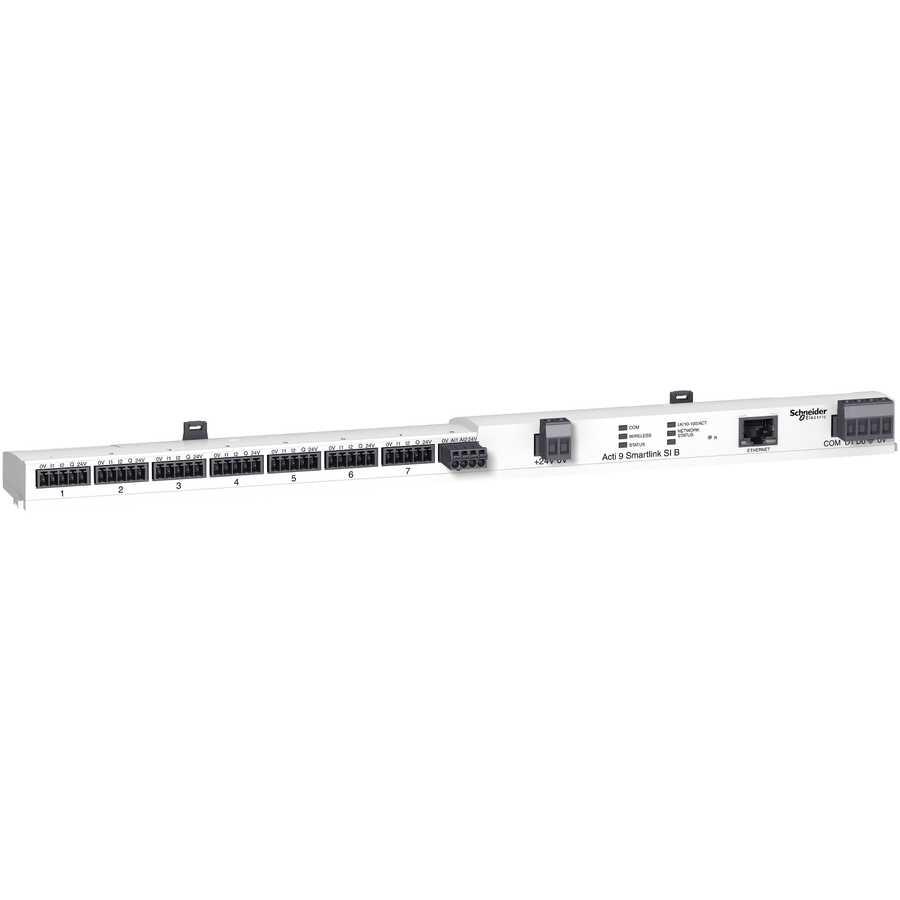

A9XMZA08 SCHNEIDER ELECTRIC ACTİ9 MODBUS KABLOSUZ BAĞLANTI MODÜLÜ TCP/IP
Schneider Electric’in Acti9 Smartlink serisine ait A9XMZA08 modülü; modbus TCP/IP desteğiyle, kablosuz sensör bağlantıları ve dijital / analog kanallarıyla enerji yönetimini ve yük izlemeyi profesyonel düzeye taşır.
Hem wired (kablolu) hem wireless (kablosuz) cihazlarla entegre çalışabilir; panolarınıza Akıllı İzleme, Energy Metering, ve Devre Durumu Kontrolü gibi fonksiyonlar ekler.
Schneider Electric Acti9 Smartlink SI-B A9XMZA08 iletişim modülü, temel enerji ölçümünden yük yönetimine, kesici durumu izlemeden ikaz sistemlerine kadar birçok uygulamada güçlü bir çözüm sunar.
Modül 24 V DC ±20 % besleme ile çalışır ve maksimum 1,5 A akım çeker.
Hem analog hem dijital giriş/çıkış kanalları sunarak; kablolu cihazlarla (yedi adede kadar), kablosuz enerji sensörleriyle (PowerTag ile 20 adede kadar) uyumlu çalışır.
Analog giriş tipi 4-20 mA ya da 0-10 V DC olabilir; dijital kanallar ise 24 V DC kaynaklı giriş-çıkış sağlar.
Ethernet bağlantısı üzerinden Modbus TCP/IP sunucusu olarak görev yapabilir, aynı zamanda dahili web sunucusu ile cihaz durumu ve enerji analizleri görünür hale gelir.
Kablosuz iletişim için 2,4…2,4835 GHz radyo frekans bandını kullanır.
Cihaz, IP20 koruma sınıfında olup DIN rayına yatay veya dikey montaj mümkündür.
Çevresel koşullar açısından −25 °C ila +60 °C işletme sıcaklığı aralığı, −40 °C ila +80 °C saklama aralığı sunar.
Elektromanyetik uyumluluk ve koruma tipleri (ters polarite koruması, kısa devre koruması, analog giriş koruması vs.) da cihazın güvenilirliğini arttırır.
Marka Schneider Electric Tam Ürün Kodu A9XMZA08 Ürün serisi Acti 9 range of product Acti 9 Ürün Ya da Bileşen Tipi Akıllı haberleşme modülü Ürün Adı Acti 9 Smartlink Ürün Grubu Smartlink SI B Ethernet Application type Basit enerji ölçümü E
Gelişmiş yük izleme E, U, I, P, Pf
Yük alarmı
Yük kontrolü
Kesici durumu izlemeNumber max of connected devices Up to 7 wired devices
20 adede kadar kablosuz cihazkanallar grubu 7 dijital kanalın 1 grubu
1 analog kanalın 1 grubuMaksimum besleme akımı 1,5 A [Us] nominal besleme gerilimi 24 V DC +/- %20 ürün uyumluluğu Analog giriş
Dijital giriş ve dijital çıkış
Darbe çıkışı ölçüm cihazı
Kablosuz enerji sensörühaberleşme hizmeti Ethernet Modbus TCP/IP sunucu
Web sunucusuweb sunucusu BMS kontrolör uyumlu
Dahili web sayfasıiletim desteği orta Radyo frekansı 2,4…2,4835 GHz PowerTag 20 web hizmetleri Web sayfası uygulamaya özel G/Ç Darbe konvertörü
Darbe toplama sayacıkoruma tipi Kısa devre koruması için analog giriş
Ters polariteye karşı için yardımcı besleme
Ters polariteye karşı için giriş
Aşırı gerilim -de 33 V DC için dijital çıkışmikro kırılmalara bağışıklık 10 ms sıfırlama Fabrika değerlerine sıfırlama üzerinde ön yüz giriş/çıkış tipi Analog kanal başına 2 giriş
Dijital kanal başına 2 giriş + 1 çıkışgiriş tipi Akım için analog giriş, 4...20 mA
Gerilim için analog giriş, 0...10 V DC
Akım bloğu için dijital giriş, 24 V DC +/- %20 -de 2,5 mAmaksimum sürekli akım 0,005 A için dijital giriş mutlak doğruluk hatası Tam ölçeğin +/- % 1'i için analog giriş 12 bit elektronik filtreleme süresi 2 ms for dijital giriş durum 0'dan durum 1'e
2 ms for analog giriş durum 0'dan durum 1'eçıkış tipi Lojik akım kaynağı: 24 V - DC - 100 mA Maksimum gerilim düşüşü <1 V 1 durumunda dijital çıkış kalkış akımı 0,5 A için dijital çıkış
3 A için güç beslemeyerel sinyalleme Haberleşme: 1 LED (sarı)
NS (Ağ Durumu): 1 LED (yeşil, turuncu ve kırmızı)
Haberleşme (LK/ACT 10/100): 1 LED (yeşil ve sarı)
Durum: 1 LED (yeşil, turuncu ve kırmızı)montaj konumu Yatay ve dikey on DIN rail renk Beyaz (RAL 9003) bağlantının konumu Ön bağlantılar - terminaller Yaylı terminal Ti24 qty: 7 for dijital giriş/çıkış, ayrı ayrı sipariş edilmiş
RJ45 konnektör qty: 1 for ETHERNET, ayrı ayrı sipariş edilmiş
Takılabilir konnektör qty: 1 for besleme devresi
Takılabilir konnektör qty: 1 for haberleşme veriyolu
Takılabilir konnektör qty: 1 for analog girişkelepçe bağlantı kapasitesi 2 x 0,25 mm² için bükümlü blendajlı kablo çifti, esnek Kablo uçlu için haberleşme veriyolu
2 x 0,25 mm² için bükümlü blendajlı kablo çifti, esnek kablo uçsuz için haberleşme veriyolu
2 x 0,25 mm² için bükümlü blendajlı kablo çifti, sert Kablo uçlu için haberleşme veriyolu
2 x 0,25 mm² için bükümlü blendajlı kablo çifti, sert kablo uçsuz için haberleşme veriyolu
2 x 0,25...2 x 1,5 mm² için bükümlü blendajlı kablo çifti, sert Kablo uçlu için analog giriş
2 x 0,25...2 x 1,5 mm² için bükümlü blendajlı kablo çifti, sert kablo uçsuz için analog giriş
2 x 0,25...2 x 1,5 mm² için bükümlü blendajlı kablo çifti, esnek Kablo uçlu için analog giriş
2 x 0,25...2 x 1,5 mm² için bükümlü blendajlı kablo çifti, esnek kablo uçsuz için analog giriş
1 x 0,5...1 x 1,5 mm², esnek Kablo uçlu için kontrol
1 x 0,5...1 x 1,5 mm², esnek kablo uçsuz için kontrol
1 x 0,5...1 x 1,5 mm², sert Kablo uçlu için kontrol
1 x 0,5...1 x 1,5 mm², sert kablo uçsuz için kontrol
2 x 0,2...2 x 1,5 mm², esnek Kablo uçlu için besleme devresi
2 x 0,2...2 x 1,5 mm², esnek kablo uçsuz için besleme devresi
2 x 0,2...2 x 1,5 mm², sert Kablo uçlu için besleme devresi
2 x 0,2...2 x 1,5 mm², sert kablo uçsuz için besleme devresitel sıyırma uzunluğu Kontrol: 10 mm
Besleme devresi: 7 mm
Analog giriş: 7 mm
Haberleşme veriyolu: 7 mmhaberleşme ağ tipi RS485 Modbus RTU master SUB-D 9 9,6...19,2 kbaud
Ethernet Modbus TCP/IP sunucu RJ45 10, 100 Mbit/sn9 mm aralık 0 kullanışlı yükseklik 22,5 mm Genişlik 359 mm derinlik 42 mm Ürün Ağırlığı 180 g sağlanan ekipman 1'li set konnektör
1'li set bus connector
1'li set power supply connector
2'li set locking clipsSeri Uyumluluğu Acti 9 İTL yardımcı
Multi 9 C60
Linergy Linergy FM
Acti 9 iOF+SD 24
Acti 9 iACT24
Acti 9 iATL24
Powerlogic darbe çıkışı ölçüm cihazı
Powerlogic Modbus ölçüm cihazı
Acti 9 PowerTag wireless energy sensor
Acti 9 RCA iC60
Acti 9 Acti9 iCT yardımcı
Acti 9 Acti9 iC60
Acti 9 Acti9 iID
Acti 9 Acti9 iSW-NA
Acti 9 Acti9 iDPN Vigi
Acti 9 Acti9 C40
Acti 9 Acti9 DT40
Acti 9 Acti9 DT60
Acti 9 Acti9 I-NA
Acti 9 Acti9 ITG40
Acti 9 Acti9 iDPN
Acti 9 Acti9 Reflex iC60 Ti24 konnektördevreye alma arayüzü EKOREACH
Web sayfasıuyumluluk kodu Acti 9 Smartlink IP IP koruma derecesi IP20 kirletme derecesi 3 elektromanyetik uyumluluk Elektrostatik deşarja direnç (hava deşarjı), 8 kV, conforming to IEC 61000-4-2
Elektrostatik deşarja direnç (kontak deşarjı), 4 kV, conforming to IEC 61000-4-2
Yayılımlı elektromanyetik alanlara karşı direnç (80 MHz...3 GHz), 10 V/m, conforming to IEC 61000-4-3
Güç besleme: hızlı geçici direnci (5...100 kHz), 2 kV, conforming to IEC 61000-4-4
Giriş/çıkış: hızlı geçici direnci, 1 kV, conforming to IEC 61000-4-4
Haberleşme veriyolu: hızlı geçici direnci, 1 kV, conforming to IEC 61000-4-4
Iletimli EMC (0,15...80 MHz), 10 V, conforming to IEC 61000-4-6
Şebeke frekansındaki manyetik alanlara bağışıklık, 30 A/m, conforming to IEC 61000-4-8
Yayılmalı emisyon (30...1000 MHz), sınıf A, conforming to IEC 61131-3 Ed.3
Iletimli emisyon (0,15...30 MHz), sınıf A, conforming to IEC 61131-2çevresel özellik Korozif 3C2 'e uygunIEC 60721-3-3
Tuz buharı 2 'e uygunIEC 60068-2-52titreşim direnci 1 gn, genlik = 3.5 mm[Alan](f =[Alan]5…300 Hz)10 döngü 'e uygunIEC 60068-2-6 darbe dayanımı 15 gn için 11 ms 'e uygunIEC 60068-2-27 yangına dayanıklılık Diğer parçalar: 650 °C 30 s ) 'e uygunIEC 60695-2-10
Bağlantı terminallerinde: 960 °C 30 s ) 'e uygunIEC 60695-2-10tropik iklim 2 bağıl nem 93 % -de 40 °C çalışma yüksekliği 0...2000 m çalışma için ortam hava sıcaklığı -25…60 °C Depolama Ortam Koşulları -40…80 °C
