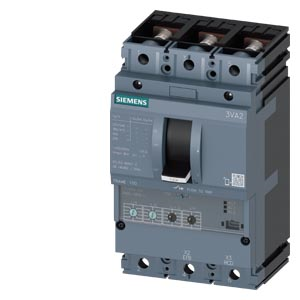

Siemens Kompakt Devre Kesici – 3 Kutuplu, ETU350, 40–100A

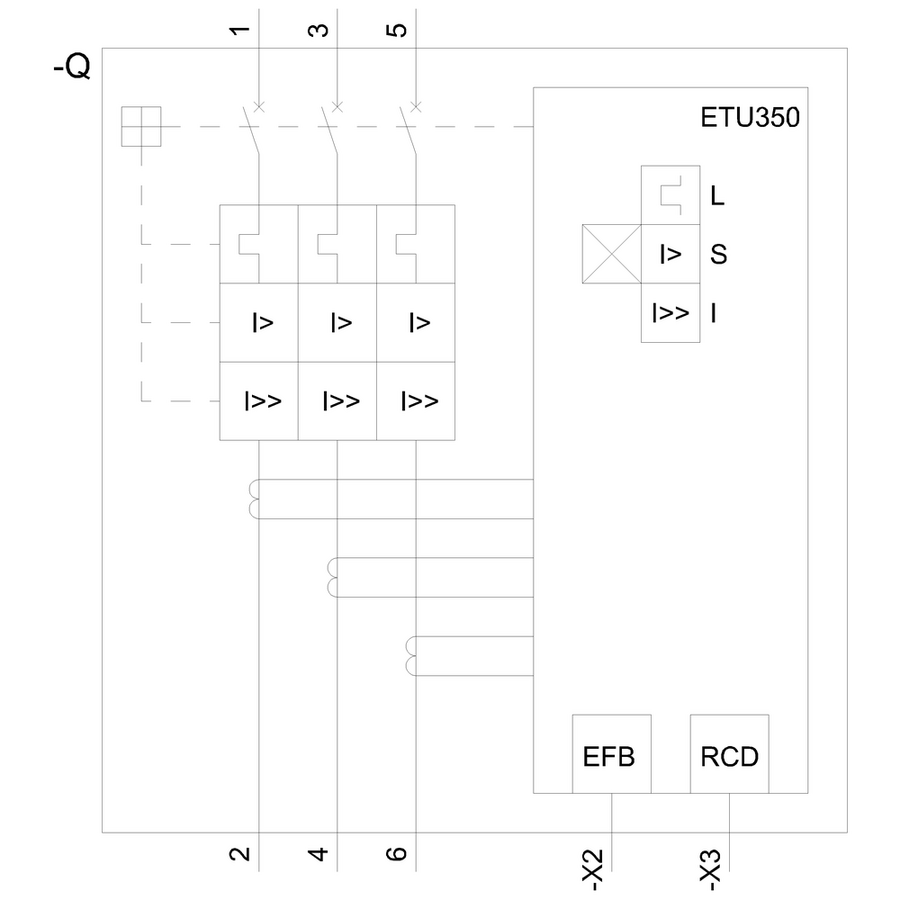

3VA2 IEC Frame 100, anahtarlama kapasitesi sınıfı M, 415V’ta Icu=55kA, 3 kutuplu kompakt devre kesici. Tesis koruması için ETU350 ve LSI. In=100A, Ir=40A...100A, kısa devre koruması Isd=1,5...10 x Ir ve Ii=12 x In. Vidalı yassı bağlantı ile donatılmıştır. SENTRON 3VA2, aşırı yük ve kısa devre durumlarında güvenli bağlantı kesimiyle tesisler için etkili bir koruma çözümüdür. 3VA serisi kompakt devre kesiciler, kompakt yapıları sayesinde yerden tasarruf sağlarken, modüler çeşitlilik ve esneklik açısından sektöre yeni bir standart kazandırır. 3VA2 modeli, sabit montaj ve tak-çek sistemler için uygun olup 3 ve 4 kutuplu, farklı nominal akım değerlerine sahip versiyonlarla sunulmaktadır. Kolay monte edilebilen modüler aksesuarları, tüm ürün boyutları ve serileriyle tam uyumluluk sağlar. SENTRON 3VA – Tek bir sistemle, her uygulamaya çözüm.

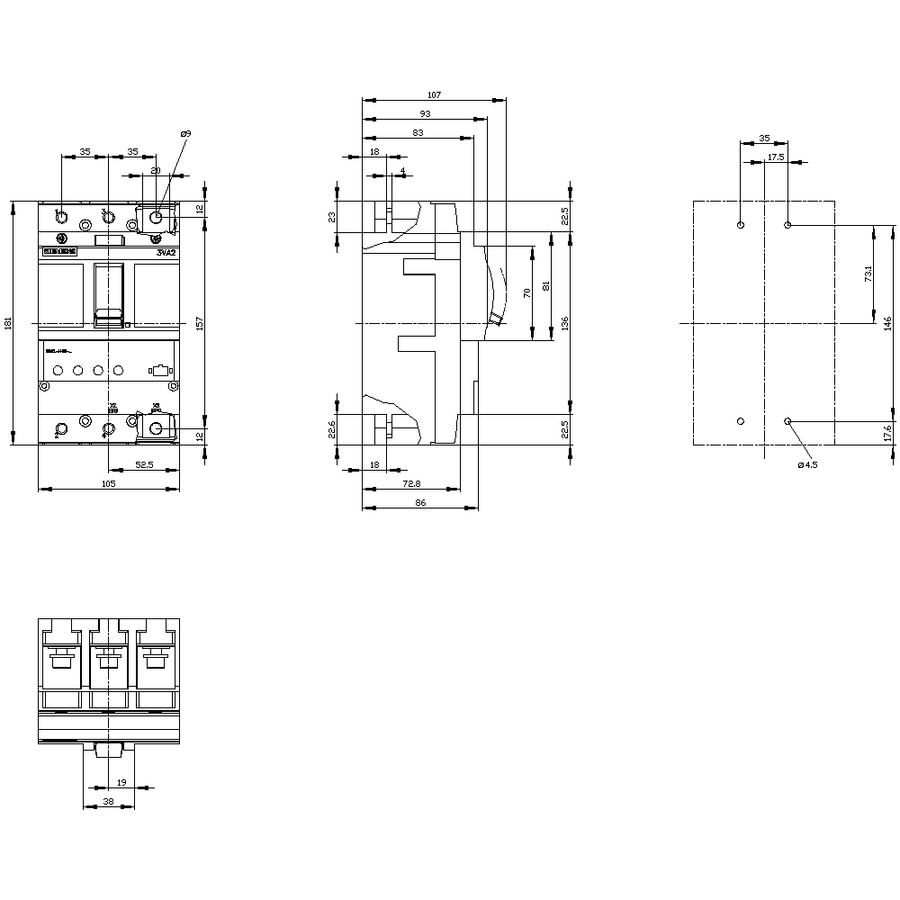

Tam Ürün Kodu 3VA2010-5HN32-0AA0 Marka Siemens En (cm) 18.1 Boy (cm) 10.5 Derinlik (cm) 8.6 ürün marka adı SENTRON ürün tanımı Kompakt devre kesici ürün modeli Tesis koruması aşιrι akım tetikelyici modeli ETU350 aşιrι akım devindiricisinin koruma fonksiyonu LSI kutup sayısı 3 Genel teknik veriler izolasyon gerilimi / anma değeri 800 V işletim gerilimi / AC'de / anma değeri 690 V güç kaybı [W] / maksimum 13,5 W güç kaybı [W] / akım anma değerinde / AC'de / sıcak işletim durumunda / kutup başına 4,5 W mekanik kullanım süresi (işletim çevrimleri) / tipik 25 000 elektrikli işletim süresi (işletim çevrimleri) / AC-1'de / 380/415 V'ta 15 000 elektrikli işletim süresi (işletim çevrimleri) / AC-1'de / 690 V'ta 10 500 ürün özelliği / nötr iletken için / sonradan eklenebilir / kısa devre ve aşırı yük koruması Hayir toprak hattı denetimi modeli Yok ürün fonksiyonu ● iletişim fonksiyonu Hayir ● diğer ölçüm fonksiyonları Hayir MB başına net ağırlık 2,092 kg Elektrik işletim akımı ● 40 °C'de 100 A ● 45 °C'de 100 A ● 50 °C'de 100 A ● 55 ℃'de 100 A ● 60 °C'de 100 A ● 65 °C'de 100 A ● 70 °C'de 100 A Anahtarlama kapasitesi IEC 60947 devre kesicinin anahtarlama kapasitesi sınıfı M sınır kısa devre akımı kesme kapasitesi (Icu) ● 240 V'ta 85 kA ● 415 V'ta 55 kA ● 440 V'ta 55 kA ● 500 V'ta 36 kA ● 690 V'ta 2 kA işletim kısa devre akımı kesme kapasitesi (Ics) ● 240 V'ta 85 kA ● 415 V'ta 55 kA ● 440 V'ta 55 kA ● 500 V'ta 36 kA ● 690 V'ta 2 kA kısa devre akımı açma kapasitesi (Icm) ● 240 V'ta 187 kA ● 415 V'ta 121 kA ● 440 V'ta 121 kA ● 500 V'ta 75,6 kA ● 690 V'ta 3 kA Ayarlanabilir parametreler ürün özelliği / L tetiklemede / açılabilir/kapatılabilir Hayir ayar akımının (lr) ayarlanabilir tepki değeri / L tetikleyici / I2t karakteristik eğrisinde ● minimum 40 A ● maksimum 100 A gecikme süresinin (tr) ayarlanabilir tepki değeri / L tetiklemede / I2t karakteristik eğrisinde ● minimum 0,5 s ● maksimum 17 s ayar akımının (lr) ayarlanabilir tepki değeri / S tetikleyici / I2t karakteristik eğrisinde ● minimum 60 A ● maksimum 1 000 A gecikme süresinin (tsd) ayarlanabilir tepki değeri / S tetiklemede / I2t karakteristik eğrisinde ● minimum 0,0001 s ● maksimum 0,4 s ayarlama akımının (li) ayarlanabilir tepki değeri / I tetiklemede ● minimum 1 200 A ● maksimum 1 200 A ürün fonksiyonu / topraklama koruması Hayir Mekanik Tasarım ürün bileşeni ● alçak gerilim tetikleyicisi Hayir ● gerilim tetikleyicisi Hayir ● alarm anahtarı Hayir yükseklik [inç] 7,13 in yükseklik 181 mm genişlik [inç] 4,13 in genişlik 105 mm derinlik [inç] 3,39 in derinlik 86 mm Bağlantılar elektrik bağlantısı düzeni / ana devre için önden bağlantılı elektrik bağlantısı modeli / ana devre için çift taraflı vidalı yassı bağlantı bağlanabilir iletken kesiti türü / düz ray bağlantısı için / minimum 13 x 1 mm bağlanabilir iletken kesiti türü / düz ray bağlantısı için / maksimum 25 x 8 mm yüzey modeli / bağlantıların / şalterin alt kısmında (N, 1, 3, 5) çinko yüzey modeli / bağlantıların / şalterin alt tarafında (N, 2, 4, 6) çinko Yardımcı devre CO kontak sayısı / yardımcı kontaklar için 0 Aksesuarlar ürün ilavesi / opsiyonel / motor tahriki Evet Çevresel koşullar IP koruma türü / ön tarafta IP40 ortam sıcaklığı ● işletim sırasında / minimum -25 °C ● işletim sırasında / maksimum 70 °C ● depolama sırasında / minimum -40 °C ● depolama sırasında / maksimum 80 °C Environmental footprint küresel ısınma potansiyeli [CO2 eq] / toplam 61,814 kg küresel ısınma potansiyeli [CO2 eq] / üretim esnasında 14,6 kg küresel ısınma potansiyeli [CO2 eq] / işletim sırasında 48,9 kg küresel ısınma potansiyeli [CO2 eq] / kullanım ömrü uyarınca -2,2 kg Siemens Eko Profili (SEP) Siemens EcoTech referans işareti / IEC 81346-2:2009 uyarınca Q
