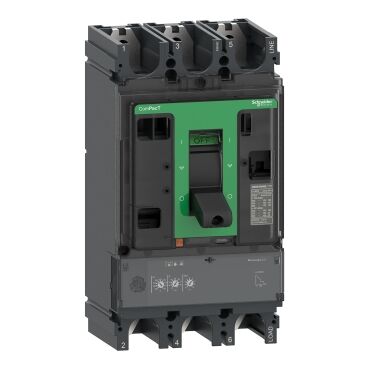

SCHNEIDER ELECTRIC C40F32D400 160-400 NSX400F 3 KUTUP 380V AC 36KA KOMPAK ŞALTER 3606482002586

C40F32D400 COMPACT NSX400F 3P 400A 36kA MİCROLOGİC 2.3 KOMPAKT ŞALTER

C40F32D400'ün en belirleyici özelliği, klasik termik manyetik bimetal yerine elektronik ölçüm yapan MicroLogic 2.3 ünitesidir.

Bu ünite üç koruma fonksiyonu sunar: uzun süreli aşırı yük koruması (L), ayarlanabilir gecikmeli kısa devre koruması (So) ve sabit anlık kısa devre koruması (I).

Elektronik ölçüm, bimetalli çözümlerin aksine ortam sıcaklığından etkilenmez; 400 A'lik bir şalterin yaz aylarında farklı, kışın farklı davranması sorununu ortadan kaldırır.

Uzun süreli koruma eşiği 160 A ile 400 A arasında dokuz kademede ayarlanır.

Bu, tek bir stok kodunun 160 A'lik bir trafo çıkışından 400 A'lik bir ana panoya kadar çok sayıda senaryoda kullanılabilmesi anlamına gelir.

Kısa süreli koruma eşiği ayarlanan akımın 1,5 ile 10 katı arasında, yine dokuz kademede seçilir; böylece motor kalkış akımları gibi geçici yüksek akımlarda gereksiz açma önlenir.

Anlık koruma 4800 A'de sabittir.

F sınıfı, ComPacT NSX ailesinin standart kesme kapasitesi kademesidir.

380/415 V AC'de 36 kA, 220/240 V'ta 40 kA, 440 V'ta 30 kA, 525 V'ta 20 kA ve 660/690 V'ta 10 kA değerlerine sahiptir.

Pano seçimi yapılırken tesisin gerçek kısa devre akımı bu tabloyla karşılaştırılmalıdır; 690 V'luk bir endüstriyel tesiste 10 kA sınırı belirleyici olabilir ve bu durumda daha üst bir sınıf (N veya H) değerlendirilmelidir.

Uzun süreli koruma gecikmesi 11 saniye ile 400 saniye arasında ayarlanabilir.

Bu aralık, alt kademedeki şalterlerle zaman seçiciliği (selectivity) kurmak için kullanılır: bir alt panodaki arıza, üst kademedeki C40F32D400'ü açtırmadan yalnızca ilgili çıkışın açmasıyla sınırlanır.

Böylece tek bir devredeki sorun tüm tesisin enerjisini kesmez.

Sabit tip arka plaka montajı yapılır, IP40 koruma sınıfındadır.

Mekanik ömrü 15.000 çevrim, elektriksel ömrü ise çalışma gerilimine bağlı olarak 3.000–12.000 çevrim aralığındadır.

−25 °C ile +70 °C arasında çalışabilmesi, ısıtmasız trafo binaları ve dış saha panoları için önemli bir avantajdır.
