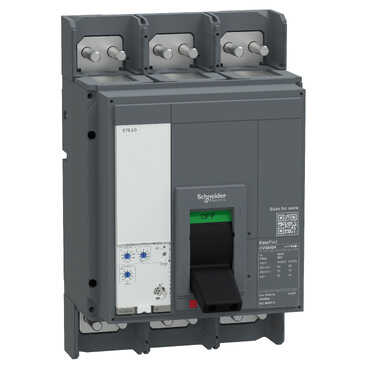

SCHNEIDER ELECTRIC E125N320FM 1250A 50KA 3 KUTUPLU CVS080F ETS2.0 EASYPACK CVS KOMPAKT ŞALTER 3606487182313

SCHNEİDER ELECTRİC E125N320FM EASYPACT CVS1250N 3P 1250A 50KA ETS 2.0 KOMPAKT ŞALTER

EasyPact CVS serisi 100 A'den 1250 A'e kadar uzanır ve E125N320FM bu aralığın en üst noktasıdır.

1250 A, kompakt şalter teknolojisinin pratik tavanına yakın bir değerdir; bunun üzerindeki akımlar tipik olarak açık tip şalterlerle karşılanır.

Dolayısıyla bu ürün, "açık tip şaltere geçmeden kompakt çözümle çözülebilecek en büyük yük" senaryosunun karşılığıdır.

ETS 2.0 ünitesi uzun süreli aşırı yük koruması (L) ve anlık kısa devre koruması (I) sağlar.

Aşırı yük eşiği anma akımının 0,4 ile 1 katı arasında ayarlanır; bu, 500 A'lik bir yükten 1250 A'lik tam yüke kadar geniş bir çalışma penceresi demektir.

Bu esneklik, projede yük tahmininin değişmesi durumunda şalteri değiştirmek yerine ayarı değiştirerek ilerlemeye izin verir.

N sınıfı 415 V AC'de 50 kA keser. 1250 A'lik bir ana pano genellikle 1250–2000 kVA aralığında bir trafonun hemen çıkışında konumlanır ve bu noktada kısa devre akımı yüksektir.

36 kA'lik F sınıfı bu bölgede çoğu zaman yetersiz kalır.

EasyPact CVS devre kesicilerin tamamı sınıf II ön yüz özelliğine sahiptir.

Şalter sınıf II bir pano kapağından geçirilerek monte edildiğinde panonun yalıtım sınıfı korunur.

1250 A'lik bir ana panoda, kapak açılmadan manevra yapılabilmesi hem operatör güvenliği hem de işletme prosedürlerinin basitliği açısından belirleyicidir.
