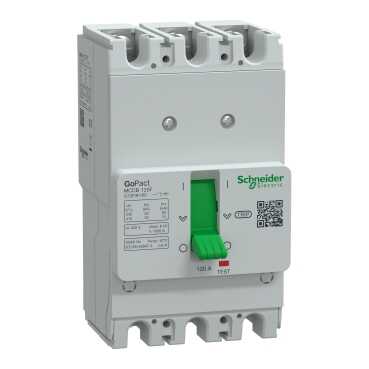

SCHNEİDER ELECTRİC G12F3F100 GOPACT MCCB 125F 3P3D 100A SABİT TİP KOMPAK ŞALTER
Ürün Kodu : SCHMG-G12F3F100- Ürün Özellikleri
- Ödeme Seçenekleri
- İade ve Teslimat
- Yorumlar (0)
-
SCHNEİDER ELECTRİC G12F3F100 GOPACT MCCB 125F 3P3D 100A SABİT TİP KOMPAK ŞALTER
Schneider Electric G12F3F100, GoPact MCCB 125 ailesinde yer alan, üç fazlı dağıtım devrelerini aşırı yük ve kısa devre etkilerine karşı korumaya yönelik sabit tip kompakt şalterdir.
Ürün 125 A çerçeve içinde 100 A anma akımı, üç kutuplu ve üç korumalı kutuplu 3P3D yapı ile sunulur.
Entegre TMD termomanyetik açma ünitesi, aşırı yük koşullarında termik; yüksek arıza akımlarında manyetik açma işlevi sağlar.
380/415 V AC’de 30 kA nihai kısa devre kesme kapasitesine ve sabit termik korumaya sahiptir.
Manuel kumanda kolu devrenin açılması, kapatılması ve yalıtım amacıyla ayrılması için anlaşılır bir kullanım sağlar.
Kompakt gövde, dağıtım panolarında alanın verimli kullanılmasına katkıda bulunur.
GoPact ailesine yönelik yardımcı kontaklar, alarm kontakları, açtırma bobinleri ve döner kol çözümleriyle kumanda ve sinyal ihtiyaçlarına uyarlanabilir.
Ana Ürün Serisi Gopact Mccb Ürün Ya Da Bileşen Tipi Devre Kesici Ürün Adı Gopact Mccb 125 Cihaz Uygulaması Dağıtım Kutup Tanımı 3P Korumalı Kutup Açıklaması 3D [In] Nominal Akım 100 A -De 40 °C [Ue] Nominal Çalışma Voltajı 415 V Ac 50/60 Hz 'E Uygunen/Iec 60947-2 Yalıtıma Uygunluk Evet 'E Uygunen/Iec 60947-2 Kullanım Kategorisi Kategori A [Icu] Rated Ultimate Short-Circuit Breaking Capacity 30 Ka Icu -De 380/415 V Ac 50/60 Hz 'E Uygunen/Iec 60947-2 50 Ka Icu -De 220/230 V Ac 50/60 Hz 'E Uygunen/Iec 60947-2 Performans Seviyesi F 30 Ka 380/415 V Ac Açma Birimi Adı Tm-D Açma Birimi Teknolojisi Termik Manyetik Açma Birimi Koruma Fonksiyonları Lı Kontrol Tipi Geçiş Circuit Breaker Mounting Mode Sabit Tamamlayıcı [Ui] Nominal Yalıtım Voltajı 440 V Ac 'E Uygunen/Iec 60947-2 [Uimp] Nominal Darbe Dayanım Voltajı 6 Kv 'E Uygunen/Iec 60947-2 [Ics] Rated Service Short-Circuit Breaking Capacity 15 Ka -De 380/415 V Ac 50/60 Hz 'E Uygunen/Iec 60947-2 25 Ka -De 220/230 V Ac 50/60 Hz 'E Uygunen/Iec 60947-2 Mekanik Dayanıklılık 30000 Cycles Elektrik Dayanıklılığı 8000 Cycles -De 415 V In Kutup Başına Güç Dağılımı 18,7 W Montaj Desteği Arka Plaka Montaj Konumu Yatay Ve Dikey Flat On The Back Üst Bağlantı Ön Aşağı Bağlantı Ön Connection Terminals Vidalı Terminaller Bağlantı Aralığı 25 Mm Koruma Tipi L : For Aşırı Yük Koruma (Termik) I : For Kısa Devre Koruması (Manyetik) Açma Birimi Derecesi 100 A -De 40 °C Long-Time Pick-Up Adjustment Type Ir (Thermal Protection) Sabit [Ir] Long-Time Protection Pick-Up Adjustment Range 1 X In Long-Time Protection Delay Adjustment Type Tr Sabit Instantaneous Protection Pick-Up Adjustment Type Ii Sabit [Ii] İnstantaneous Protection Pick-Up Adjustment Range 10 X In Width (W) 75 Mm Height (H) 130 Mm Depth (D) 60 Mm Ürün Ağırlığı 0,7 Kg Renk Gri (Ral 7035) Ortam Standartlar En/Iec 60947-1 En/Iec 60947-2 En/Iec 60947-2 Annex H Aşırı Gerilim Kategorisi Iıı Kirletme Derecesi 3 'E Uygunıec 60664-1 Ip Koruma Derecesi Ip20 'E Uygunıec 60529 Nominal Çalışma Ortam Sıcaklığı -20…55 °C Depolama Ortam Koşulları -35…85 °C Çalışma Yüksekliği 0...2000 M Değer Kaybı Olmadan 2000...5000 M Değer Kaybı İle
-
1.628,88 TL488,66 TL
