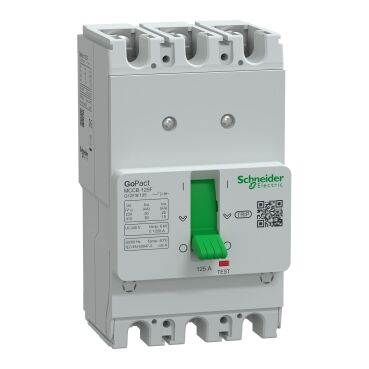

SCHNEİDER ELECTRİC G12F3F125 GOPACT MCCB 125F 3P3D 125A SABİT TİP KOMPAK ŞALTER
Schneider Electric G12F3F125, GoPact MCCB 125 serisinin 125 A anma akımlı, üç kutuplu ve sabit koruma ayarlı kompakt şalter çözümüdür.
Üç fazlı alçak gerilim dağıtım hatlarında aşırı yük ve kısa devre korumasını tek cihazda birleştirir.
3P3D yapısı üç kutbun da koruma altında olmasını sağlarken entegre TMD termomanyetik açma ünitesi, uzun süreli aşırı akımlarda termik ve ani yüksek arıza akımlarında manyetik tepki verir.
Üretici verilerinde 380/415 V AC için belirtilen 30 kA nihai kısa devre kesme kapasitesi ve sabit termik koruma özelliği güvenilir satış kanallarındaki ürün bilgileriyle de örtüşmektedir.
Sabit termik koruma karakteristiği, yük ve kablo boyutlandırmasının 125 A değerine göre önceden belirlendiği standart uygulamalarda ayar karmaşasını azaltır.
Manuel kumanda kolu, devrenin yerel olarak açılıp kapatılmasına ve bakım sırasında ayrılmasına imkân verir.
Kompakt kalıplı gövde pano içi yerleşimi kolaylaştırır.
Yardımcı kontak, alarm kontağı, açtırma veya düşük gerilim bobini ve döner kol gibi GoPact aksesuarlarıyla uzaktan sinyal, açtırma ve pano kapısı üzerinden kumanda işlevleri eklenebilir.
Ana Ürün serisi GoPact MCCB Ürün ya da bileşen tipi Devre kesici ürün adı GoPact MCCB 125 cihaz uygulaması Dağıtım Kutup tanımı 3P korumalı kutup açıklaması 3d [In] nominal akım 125 A -de 40 °C [Ue] nominal çalışma voltajı 415 V AC 50/60 Hz 'e uygunEN/IEC 60947-2 yalıtıma uygunluk Evet 'e uygunEN/IEC 60947-2 kullanım kategorisi Kategori A [Icu] rated ultimate short-circuit breaking capacity 30 kA Icu -de 380/415 V AC 50/60 Hz 'e uygunEN/IEC 60947-2 50 kA Icu -de 220/230 V AC 50/60 Hz 'e uygunEN/IEC 60947-2 Performans seviyesi F 30 kA 380/415 V AC açma birimi adı TM-D açma birimi teknolojisi Termik Manyetik açma birimi koruma fonksiyonları LI Kontrol tipi Geçiş Circuit breaker mounting mode Sabit Tamamlayıcı [Ui] nominal yalıtım voltajı 440 V AC 'e uygunEN/IEC 60947-2 [Uimp] nominal darbe dayanım voltajı 6 kV 'e uygunEN/IEC 60947-2 [Ics] rated service short-circuit breaking capacity 15 kA -de 380/415 V AC 50/60 Hz 'e uygunEN/IEC 60947-2 25 kA -de 220/230 V AC 50/60 Hz 'e uygunEN/IEC 60947-2 Mekanik dayanıklılık 30000 cycles elektrik dayanıklılığı 5000 cycles -de 415 V In kutup başına güç dağılımı 18,7 W montaj desteği Arka plaka montaj konumu Yatay ve dikey Flat on the back üst bağlantı Ön aşağı bağlantı Ön Connection terminals Vidalı terminaller bağlantı aralığı 25 mm koruma tipi L : for aşırı yük koruma (termik) I : for kısa devre koruması (manyetik) açma birimi derecesi 125 A -de 40 °C Long-time pick-up adjustment type Ir (thermal protection) Sabit [Ir] long-time protection pick-up adjustment range 1 x In Long-time protection delay adjustment type tr Sabit Instantaneous protection pick-up adjustment type Ii Sabit [Ii] instantaneous protection pick-up adjustment range 10 x In Width (W) 75 mm Height (H) 130 mm Depth (D) 60 mm Ürün ağırlığı 0,7 kg renk Gri (RAL 7035) Ortam Standartlar EN/IEC 60947-1 EN/IEC 60947-2 EN/IEC 60947-2 Annex H aşırı gerilim kategorisi III kirletme derecesi 3 'e uygunIEC 60664-1 IP koruma derecesi IP20 'e uygunIEC 60529 Nominal çalışma ortam sıcaklığı -20…55 °C Depolama ortam koşulları -35…85 °C çalışma yüksekliği 0...2000 m değer kaybı olmadan 2000...5000 m değer kaybı ile
-
