SCHNEİDER ELECTRİC G20F3A100 GOPACT MCCB 200F 3P3D 100A 36KA AYAR SAHALI KOMPAK ŞALTER
Ürün Kodu : G20F3A100- Ürün Özellikleri
- Ödeme Seçenekleri
- İade ve Teslimat
- Yorumlar (0)
-

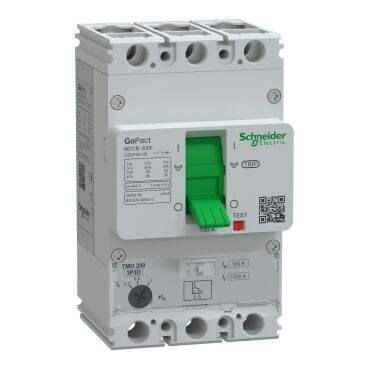

SCHNEIDER ELECTRIC GOPACT G20F3A100 200B 3 KUTUPLU 100A 36KA KOMPAKT ŞALTER
Elektrik dağıtım panolarında yüksek performans arayanlar için Schneider Electric, GoPact serisi ile global kaliteyi erişilebilir kılar.
G20F3A100 kodlu bu kompakt şalter (MCCB), orta ve büyük ölçekli tesisatların enerji yönetiminde kritik bir rol oynar.
Ticari binalar, endüstriyel atölyeler ve konut projeleri gibi geniş bir yelpazede kullanılabilen ürün, elektrik devrelerini aşırı akım ve kısa devre risklerine karşı korumak amacıyla tasarlanır.
GoPact serisinin sağlam gövde yapısı, zorlu çevre koşullarına dayanıklılık gösterirken, kompakt tasarımı pano içi montajlarda yerden tasarruf sağlar.
Schneider Electric G20F3A100, güçlü kesme kapasitesi ve esnek koruma ayarlarıyla öne çıkar.
Ürün, 100 Amper 100A nominal akım değeri ile çalışarak, bu güç seviyesindeki yükleri güvenle besler.
En ayırt edici teknik özelliklerinden biri, 36 kA (380/415 V AC) kısa devre kesme kapasitesine sahip olmasıdır.
Bu yüksek kesme kapasitesi, sistemde oluşabilecek ani ve büyük hata akımlarını, standart modellere göre çok daha güvenli bir şekilde sönümleyerek tesisatın zarar görmesini engeller.
Cihaz, 3 Kutuplu (3P3D) yapısı sayesinde üç fazı da aktif olarak korur.
İçerisinde bulunan Termik-Manyetik (TMD) açtırma ünitesi, ayarlanabilir termik koruma özelliği sunar.
Kullanıcılar, termik ayar sahasını (Ir) ihtiyaca göre 70A ile 100A (0.7 - 1.0 x In) arasında yapılandırabilirler, bu da motor yolverme veya dağıtım hatlarında hassas koruma sağlar.
IEC 60947-2 uluslararası standartlarına tam uyumlu olan şalter, 20.000 mekanik açma-kapama ömrü ile uzun yıllar sorunsuz hizmet verir.
Sabit tip montaj özelliği ile panoya kolayca entegre edilir ve IP20 koruma sınıfı (terminaller hariç) ile güvenli bir kullanım sunar.
Ana Ürün serisi GoPact MCCB Ürün ya da bileşen tipi Devre kesici ürün adı GoPact MCCB 200 cihaz uygulaması Dağıtım Kutup tanımı 3P korumalı kutup açıklaması 3d [In] nominal akım 100 A -de 40 °C [Ue] nominal çalışma voltajı 415 V AC 50/60 Hz 'e uygunEN/IEC 60947-2 yalıtıma uygunluk Evet 'e uygunEN/IEC 60947-2 kullanım kategorisi Kategori A [Icu] rated ultimate short-circuit breaking capacity 36 kA Icu -de 380/415 V AC 50/60 Hz 'e uygunEN/IEC 60947-2 50 kA Icu -de 220/230 V AC 50/60 Hz 'e uygunEN/IEC 60947-2 Performans seviyesi F 36 kA 380/415 V AC açma birimi adı TM-D açma birimi teknolojisi Termik Manyetik açma birimi koruma fonksiyonları LI Kontrol tipi Geçiş Circuit breaker mounting mode Sabit Tamamlayıcı [Ui] nominal yalıtım voltajı 440 V AC 'e uygunEN/IEC 60947-2 [Uimp] nominal darbe dayanım voltajı 6 kV 'e uygunEN/IEC 60947-2 [Ics] rated service short-circuit breaking capacity 36 kA -de 380/415 V AC 50/60 Hz 'e uygunEN/IEC 60947-2 50 kA -de 220/230 V AC 50/60 Hz 'e uygunEN/IEC 60947-2 Mekanik dayanıklılık 30000 cycles elektrik dayanıklılığı 8000 cycles -de 415 V In kutup başına güç dağılımı 16 W montaj desteği Arka plaka montaj konumu Yatay ve dikey Flat on the back üst bağlantı Ön aşağı bağlantı Ön Connection terminals Vidalı terminaller bağlantı aralığı 25 mm koruma tipi L : for aşırı yük koruma (termik) I : for kısa devre koruması (manyetik) açma birimi derecesi 100 A -de 40 °C Long-time pick-up adjustment type Ir (thermal protection) Ayarlanabilir [Ir] long-time protection pick-up adjustment range 0,7...1 x In Long-time protection delay adjustment type tr Sabit Instantaneous protection pick-up adjustment type Ii Sabit [Ii] instantaneous protection pick-up adjustment range 12 x In Width (W) 75 mm Height (H) 130 mm Depth (D) 60 mm Ürün ağırlığı 0,9 kg renk Gri (RAL 7035) Ortam Standartlar EN/IEC 60947-1 EN/IEC 60947-2 EN/IEC 60947-2 Annex H aşırı gerilim kategorisi III kirletme derecesi 3 'e uygunIEC 60664-1 IP koruma derecesi IP20 'e uygunIEC 60529 Nominal çalışma ortam sıcaklığı -20…55 °C Depolama ortam koşulları -35…85 °C çalışma yüksekliği 0...2000 m değer kaybı olmadan 2000...5000 m değer kaybı ile Paketleme üniteleri Unit Type of Package 1 PCE Number of Units in Package 1 1 Package 1 Height 13,6 cm Package 1 Width 8,5 cm Package 1 Length 13,9 cm Package 1 Weight 0,995 kg
