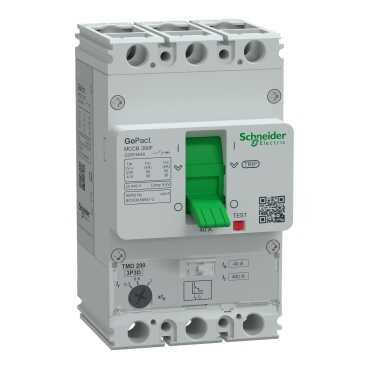

SCHNEİDER ELECTRİC G20F3A40 GOPACT MCCB 200F 3P3D 40A 36KA AYAR SAHALI KOMPAK ŞALTER
Ürün Kodu : SCHMG-G20F3A40- Ürün Özellikleri
- Ödeme Seçenekleri
- İade ve Teslimat
- Yorumlar (0)
-
SCHNEİDER ELECTRİC G20F3A40 GOPACT MCCB 200F 3P3D 40A 36KA AYAR SAHALI KOMPAKT ŞALTER
Koruma iki fonksiyonludur (LI): uzun süreli aşırı yük koruması ve anlık kısa devre koruması.Termik eşik, anma akımının 0,7 ile 1 katı arasında, yani bu üründe 28 A ile 40 A arasında ayarlanabilir.
Bu, sabit termik açtırıcılı şalterlere göre önemli bir esnekliktir: kablo kesiti veya yük profili beklenenden farklı çıktığında şalteri değiştirmek yerine ayarı düzeltmek yeterli olur.
Manyetik koruma 12 × In değerinde sabittir; 40 A'lik bu üründe yaklaşık 480 A'de anında açar.
F sınıfı, GoPact ailesinin yüksek kesme kapasitesi kademesidir: 380/415 V AC'de 36 kA. Servis kesme kapasitesi (Ics) de 36 kA, yani nihai kesme kapasitesine eşittir.
Pratikte bu, şalterin tam kapasiteli bir kısa devreyi kestikten sonra özelliklerini yitirmeden hizmete devam edebilmesi demektir.
40 A gibi küçük bir anma akımında 36 kA'lik kesme kapasitesi fazla görünebilir; ancak kesme kapasitesi yükün değil, şalterin bulunduğu noktadaki kısa devre gücünün fonksiyonudur.
Trafoya yakın alt panolarda küçük akımlı çıkışlarda da yüksek kesme kapasitesi gerekir.
75 mm genişlik, 130 mm yükseklik ve 60 mm derinlikle kompakt bir gövdeye sahiptir; ağırlığı 0,9 kg'dır. Sabit tip montaj yapılır ve hem yatay hem dikey konumda çalışabilir.
−20 °C ile +55 °C arasında çalışır, −35 °C ile +85 °C arasında depolanabilir ve 2000 metreye kadar değer kaybı olmadan kullanılabilir.
Mekanik ömrü 30.000 çevrim, elektriksel ömrü 415 V'ta anma akımında 8.000 çevrimdir.
IP20 koruma sınıfı, kirlilik derecesi 3 ve aşırı gerilim kategorisi III ile endüstriyel pano ortamına uygundur.
Main Range of product GoPact MCCB Product or component type Circuit breaker Product name GoPact MCCB 200 Device application Distribution Poles description 3P Protected poles description 3D [In] rated current 40 A at 40 °C [Ue] rated operational voltage 415 V AC 50/60 Hz conforming to EN/IEC 60947-2 Suitability for isolation Yes conforming to EN/IEC 60947-2 Utilisation category Category A [Icu] rated ultimate short-circuit breaking capacity 36 kA Icu at 380/415 V AC 50/60 Hz conforming to EN/IEC 60947-2 50 kA Icu at 220/230 V AC 50/60 Hz conforming to EN/IEC 60947-2 Performance level F 36 kA 380/415 V AC Trip unit name TM-D Trip unit technology Thermal-magnetic Trip unit protection functions LI Control type Toggle Circuit breaker mounting mode Fixed Complementary [Ui] rated insulation voltage 440 V AC conforming to EN/IEC 60947-2 [Uimp] rated impulse withstand voltage 6 kV conforming to EN/IEC 60947-2 [Ics] rated service short-circuit breaking capacity 36 kA at 380/415 V AC 50/60 Hz conforming to EN/IEC 60947-2 50 kA at 220/230 V AC 50/60 Hz conforming to EN/IEC 60947-2 Mechanical durability 30000 cycles Electrical durability 8000 cycles at 415 V In Power dissipation per pole 16 W Mounting support Backplate Mounting position Horizontal and vertical Flat on the back upside connection Front Downside connection Front Connection terminals Screw terminals Connection pitch 25 mm Protection type L : for overload protection (thermal) I : for short-circuit protection (magnetic) Trip unit rating 40 A at 40 °C Long-time pick-up adjustment type Ir (thermal protection) Adjustable [Ir] long-time protection pick-up adjustment range 0.7...1 x In Long-time protection delay adjustment type tr Fixed Instantaneous protection pick-up adjustment type Ii Fixed [Ii] instantaneous protection pick-up adjustment range 12 x In Width (W) 75 mm Height (H) 130 mm Depth (D) 60 mm Net weight 0.9 kg Colour Grey (RAL 7035) Environment Standards EN/IEC 60947-1 EN/IEC 60947-2 EN/IEC 60947-2 Annex H Overvoltage category III Pollution degree 3 conforming to IEC 60664-1 IP degree of protection IP20 conforming to IEC 60529 Ambient air temperature for operation -20…55 °C Ambient air temperature for storage -35…85 °C Operating altitude 0...2000 m without derating 2000...5000 m with derating Packing Units Unit Type of Package 1 PCE Number of Units in Package 1 1 Package 1 Height 13.6 cm Package 1 Width 8.5 cm Package 1 Length 13.9 cm Package 1 Weight 0.995 kg
-
