| Ana |
| Ürün serisi | GoPact MCCB |
| Ürün ya da bileşen tipi | Devre kesici |

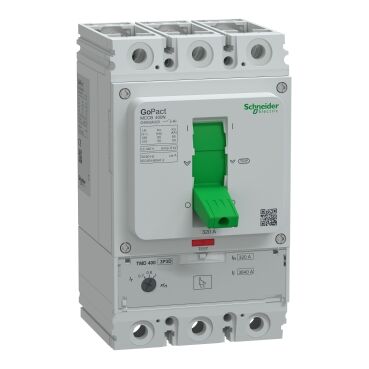

| ürün adı | GoPact MCCB 400 |
| cihaz uygulaması | Dağıtım |
| Kutup tanımı | 3P |
| korumalı kutup açıklaması | 3d |
| [In] nominal akım | 320 A -de 40 °C |
| [Ue] nominal çalışma voltajı | 415 V AC 50/60 Hz 'e uygunEN/IEC 60947-2 |
| yalıtıma uygunluk | Evet 'e uygunEN/IEC 60947-2 |
| kullanım kategorisi | Kategori A |
| [Icu] rated ultimate short-circuit breaking capacity | 50 kA Icu -de 380/415 V AC 50/60 Hz 'e uygunEN/IEC 60947-2 |
| 65 kA Icu -de 220/230 V AC 50/60 Hz 'e uygunEN/IEC 60947-2 |
| Performans seviyesi | N 50 kA 380/415 V AC |
| açma birimi adı | TM-D |
| açma birimi teknolojisi | Termik Manyetik |
| açma birimi koruma fonksiyonları | LI |
| Kontrol tipi | Geçiş |
| Circuit breaker mounting mode | Sabit |
| Tamamlayıcı |
| [Ui] nominal yalıtım voltajı | 440 V AC 'e uygunEN/IEC 60947-2 |
| [Uimp] nominal darbe dayanım voltajı | 8 kV 'e uygunEN/IEC 60947-2 |
| [Ics] rated service short-circuit breaking capacity | 50 kA -de 380/415 V AC 50/60 Hz 'e uygunEN/IEC 60947-2 |
| 65 kA -de 220/230 V AC 50/60 Hz 'e uygunEN/IEC 60947-2 |
| Mekanik dayanıklılık | 15000 cycles |
| elektrik dayanıklılığı | 5000 cycles -de 415 V In |
| kutup başına güç dağılımı | 40 W |
| montaj desteği | Arka plaka |
| montaj konumu | Yatay ve dikey |
| Flat on the back |
| üst bağlantı | Ön |
| aşağı bağlantı | Ön |
| Connection terminals | Vidalı terminaller |
| bağlantı aralığı | 40 mm |
| koruma tipi | L : for aşırı yük koruma (termik) |
| I : for kısa devre koruması (manyetik) |
| açma birimi derecesi | 320 A -de 40 °C |
| Long-time pick-up adjustment type Ir (thermal protection) | Ayarlanabilir |
| [Ir] long-time protection pick-up adjustment range | 0,7...1 x In |
| Long-time protection delay adjustment type tr | Sabit |
| Instantaneous protection pick-up adjustment type Ii | Sabit |
| [Ii] instantaneous protection pick-up adjustment range | 12 x In |
| Width (W) | 120 mm |
| Height (H) | 205 mm |
| Depth (D) | 105 mm |
| Ürün ağırlığı | 3,5 kg |
| renk | Gri (RAL 7035) |
| Ortam |
| Standartlar | EN/IEC 60947-1 |
| EN/IEC 60947-2 |
| EN/IEC 60947-2 Annex H |
| aşırı gerilim kategorisi | III |
| kirletme derecesi | 3 'e uygunIEC 60664-1 |
| IP koruma derecesi | IP20 'e uygunIEC 60529 |
| Nominal çalışma ortam sıcaklığı | -20…55 °C |
| Depolama ortam koşulları | -35…85 °C |
| çalışma yüksekliği | 0...2000 m değer kaybı olmadan |
| 2000...5000 m değer kaybı ile |
| Paketleme üniteleri |
| Unit Type of Package 1 | PCE |
| Number of Units in Package 1 | 1 |
| Package 1 Height | 22,1 cm |
| Package 1 Width | 15,4 cm |
| Package 1 Length | 25,7 cm |
| Package 1 Weight | 4,28 kg |
