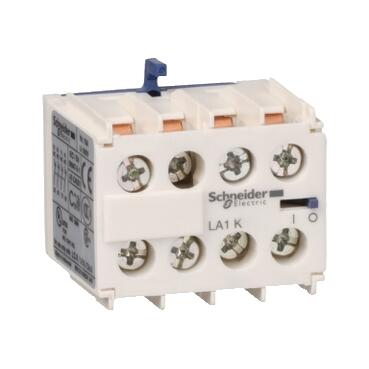

LA1KN40 SCHNEIDER ELECTRIC TESYS 4NA YARDIMCI KONTAK BLOĞU
Schneider Electric’in TeSys K serisine ait LA1KN40 yardımcı kontak bloğu, 4 adet normalde açık (NO) kontak yapılandırmasıyla yüksek kontrol esnekliği sağlar.
Front-mount (ön montaj) tipi ile kontaktör gövdesine kolayca takılabilir; vida kelepçesi terminalleri sayesinde kablo bağlantıları sağlam ve güvenli yapılır.
Kontak bloğu, 10 A / 690 V AC değerine kadar çalışabilir; bu sayede orta güç sinyal devrelerinde güvenle kullanılabilir.
İç bağlantısı “instantaneous” tiptir (ani tepki), bu da çıkış kontağının kumanda durumuna hemen yanıt vermesini sağlar.
Montaj şekli klipsli ön montaj (clip-on) biçimindedir, bu sayede ek mekanik bağlantıya gerek kalmadan kontaktöre kolay entegrasyon sağlar.
Vida kelepçesi terminalleri, 0,34…1,5 mm² esnek iletkenlerden 1,5…4 mm² sert iletkenlere kadar farklı kablo tipleriyle uyumlu çalışır.
Bu yardımcı kontak bloğu IEC 60947-5-1 standardına uygundur ve RoHS / REACh uyumluluğu taşır.
Ayrıca IEC, UL, CSA ve CCC standartlarında sertifikalandırılmış çoklu onaylara sahiptir.
Küçük boyutlarıyla dikkati çeker: yüksekliği 30 mm, genişliği 38 mm, derinliği 35 mm’dir; net ağırlığı yaklaşık 0,045 kg’dır.
IP20 koruma sınıfına sahiptir; çalışma sıcaklığı –25 °C ila +50 °C, depolama sıcaklığı ise –50 °C ila +80 °C aralığındadır.
LA1KN40, TeSys K kontaktörlerde kontrol devrelerinde fazladan NO kontak gereksinimi olduğunda pratik ve güvenilir bağlantı imkânı sunar.
Hem kompakt yapısı hem çoklu kontak yapısı ile kontrol panolarında yaygın kullanım için uygundur.
Ana Aralık Tesys Ürün Adı Tesys K Ürün Veya Bileşen Türü Yardımcı Kontak Bloğu Cihaz Kısa Adı La1 Aralık Uyumluluğu Tesys K Lc1K Tesys K Ca2K Tesys K Ca3K Montaj Yeri Ön Kutup Temas Bileşimi 4 Hayır Kişiler İşlemi Anlık [Ue] Anma Çalışma Gerilimi 690 V Ac 25...400 Hz [Yani] Anma Çalışma Akımı 6 A 120 V Ac-15'Te 1,04 A 690 V Ac-15'Te 0,55 A 125 V Dc-13'Te 0,55 A 600 V Dc-13'Te 0,1 A [Ui] Anma Yalıtım Gerilimi 690 V Iec 60947-5-1'E Uygun 600 V Ul 60947-5-1'E Uygun 600 V Csa C22.2'Ye Uygun 60947-5-1 [Ith] Geleneksel Serbest Hava Termal Akımı 10 A (50 °C'De) Standartlar En/Iec 60947-5-1 Ul 60947-5-1 Csa C22.2 Hayır 60947-5-1 Gb/T 14048.5 Ürün Sertifikaları Iecee Cb Şeması Ul Csa Ccc Tamamlayıcı Irms Anma Kapasitesi 110 A <= 690 V Ac'De Iec 60947'Ye Uygun İzin Verilen Kısa Süreli Derecelendirme 80 A 1 Sn 60 A 500 Ms 110 A 100 Ms İlişkili Sigorta Derecesi Iec 60947'Ye Uygun <= 690 V'De 10 A Gg Minimum Anahtarlama Akımı 5 Ma Minimum Anahtarlama Gerilimi 17 V Örtüşmeyen Mesafe 0,5 Mm Yalıtım Direnci > 10 Mohm Bağlantılar - Terminaller Vidalı Kelepçeli Terminaller 1 Kablo(Lar) 0,34…1,5 Mm²Kablo Uçlu Esnek Vidalı Kelepçeli Terminaller 1 Kablo(Lar) 0,75…4 Mm²Kablo Ucu Olmadan Esnek Vidalı Kelepçeli Terminaller 1 Kablo(Lar) 1,5…4 Mm²Sert Vidalı Kelepçeli Terminaller 2 Kablo(Lar) 0,34…1,5 Mm²Esnek Kablo Uçlu Vidalı Kıskaçlı Terminaller 2 Kablo(Lar) 0,75…4 Mm²Kablo Uçsuz Esnek Vidalı Kelepçeli Terminaller 2 Kablo(Lar) 1,5…4 Mm²Sert Sıkma Torku 1,3 Nm - Tornavida İle Philips No 2 Yükseklik 30 Mm Genişlik 38 Mm Derinlik 35 Mm Net Ağırlığı 0.045 Kg Çevre Çevresel Özellik Normal Ortam Ip Koruma Derecesi Iec 60529'A Uygun Ip20 Koruyucu Tedavi Iec 60068'E Uygun Tc Depolama İçin Ortam Hava Sıcaklığı -50…80 °C Çalışma İçin Ortam Hava Sıcaklığı -25…50 °C Çalışma Yüksekliği 2000 M Paketleme Üniteleri Paket 1 Ağırlık 0.040 Kg Paket 1 Yükseklik 0.400 Dm Paket 1 Genişlik 0.400 Dm Paket 1 Uzunluk 0,380 Dm
